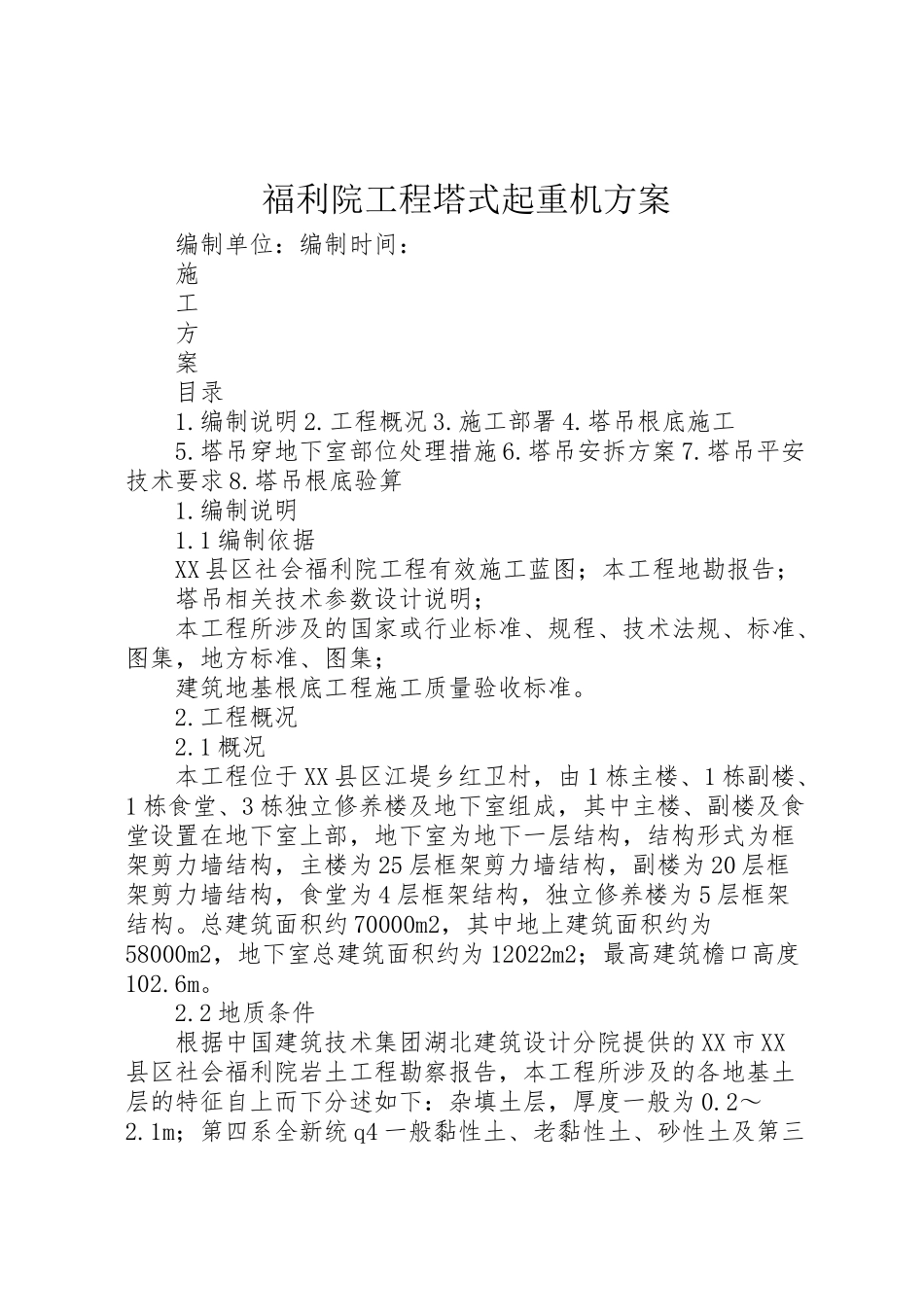

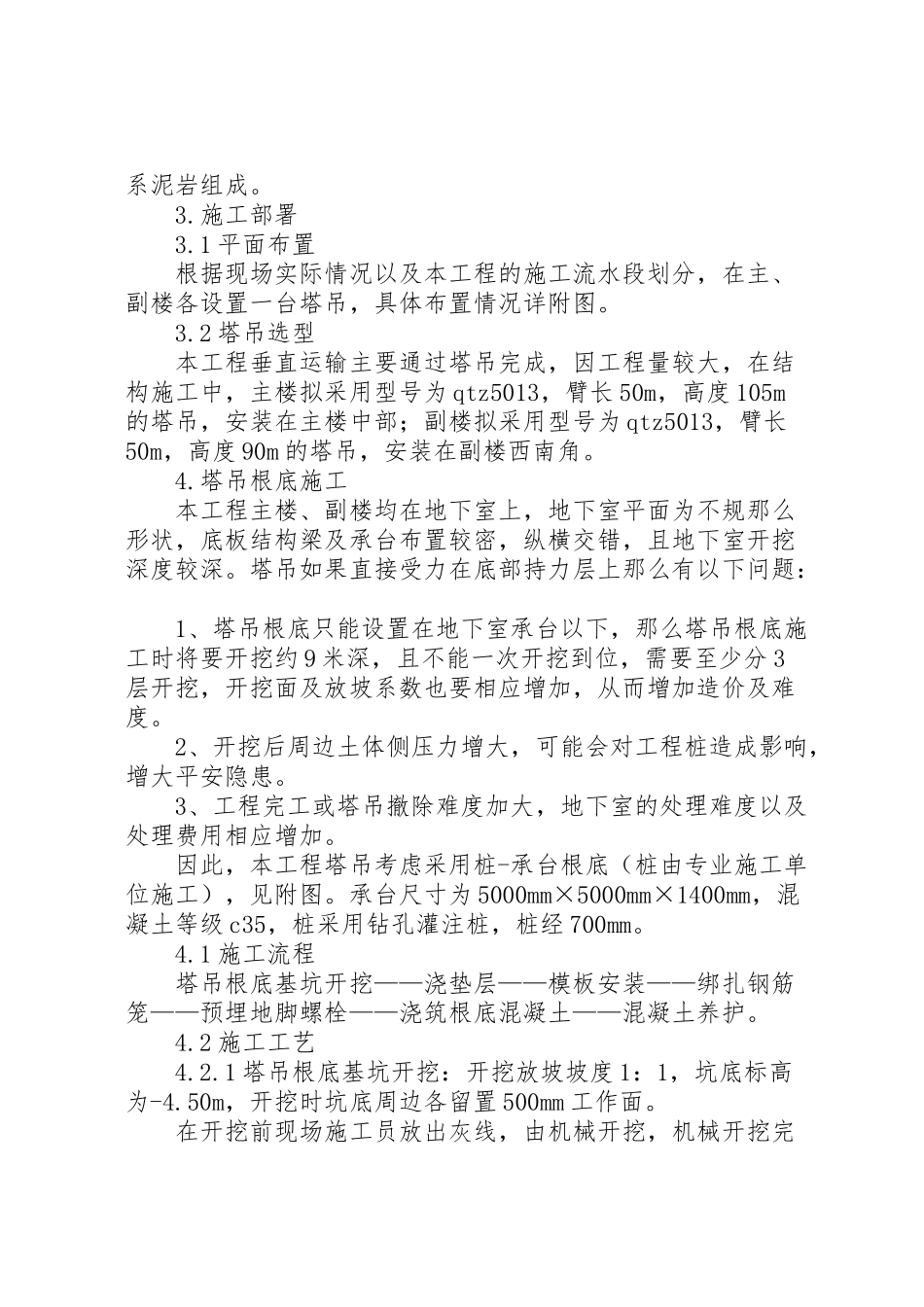

福利院工程塔式起重机方案 编制单位：编制时间： 施 工 方 案 目录 1.编制说明2.工程概况3.施工部署4.塔吊根底施工 5.塔吊穿地下室部位处理措施6.塔吊安拆方案7.塔吊平安技术要求8.塔吊根底验算 1.编制说明 1.1编制依据 XX县区社会福利院工程有效施工蓝图；本工程地勘报告； 塔吊相关技术参数设计说明； 本工程所涉及的国家或行业标准、规程、技术法规、标准、图集，地方标准、图集； 建筑地基根底工程施工质量验收标准。 2.工程概况 2.1概况 本工程位于XX县区江堤乡红卫村，由1栋主楼、1栋副楼、1栋食堂、3栋独立修养楼及地下室组成，其中主楼、副楼及食堂设置在地下室上部，地下室为地下一层结构，结构形式为框架剪力墙结构，主楼为25层框架剪力墙结构，副楼为20层框架剪力墙结构，食堂为4层框架结构，独立修养楼为5层框架结构。总建筑面积约70000m2，其中地上建筑面积约为58000m2，地下室总建筑面积约为12022m2；最高建筑檐口高度102.6m。 2.2地质条件 根据中国建筑技术集团湖北建筑设计分院提供的XX市XX县区社会福利院岩土工程勘察报告，本工程所涉及的各地基土层的特征自上而下分述如下：杂填土层，厚度一般为0.2～2.1m；第四系全新统q4一般黏性土、老黏性土、砂性土及第三系泥岩组成。 3.施工部署 3.1平面布置 根据现场实际情况以及本工程的施工流水段划分，在主、副楼各设置一台塔吊，具体布置情况详附图。 3.2塔吊选型 本工程垂直运输主要通过塔吊完成，因工程量较大，在结构施工中，主楼拟采用型号为qtz5013，臂长50m，高度105m的塔吊，安装在主楼中部；副楼拟采用型号为qtz5013，臂长50m，高度90m的塔吊，安装在副楼西南角。 4.塔吊根底施工 本工程主楼、副楼均在地下室上，地下室平面为不规那么形状，底板结构梁及承台布置较密，纵横交错，且地下室开挖深度较深。塔吊如果直接受力在底部持力层上那么有以下问题： 1、塔吊根底只能设置在地下室承台以下，那么塔吊根底施工时将要开挖约9米深，且不能一次开挖到位，需要至少分3层开挖，开挖面及放坡系数也要相应增加，从而增加造价及难度。 2、开挖后周边土体侧压力增大，可能会对工程桩造成影响，增大平安隐患。 3、工程完工或塔吊撤除难度加大，地下室的处理难度以及处理费用相应增加。 因此，本工程塔吊考虑采用桩-承台根底（桩由专业施工单位施工），见附图。承台尺寸为5000mm×5000mm×1400mm，混凝土等级c35，桩采用钻孔灌注桩，桩经700mm。 4.1施工流程 塔吊根底基坑开挖——浇垫层——模板安装——绑扎钢筋笼——预埋地脚螺栓——浇筑根底混凝土——混凝土养护。 4.2施工工艺 4.2.1塔吊根底基坑开挖：开挖放坡坡度1：1，坑底标高为-4.50m，开挖时坑底周边各留置500mm工作面。 在开挖前现场施工员放出灰线，由机械开挖，机械开挖完成后人工整平。 4.2.2垫层厚度100mm，混凝土等级c15，原浆收光。 4.2.3模板采用木模板，钢管锁口加固。 4.2.4塔吊根底钢筋笼绑扎： 塔吊根底钢筋上部配双向Ф22@180，下部配双向竖向设Ф22@180，竖向拉筋为144根Ф14，塔吊根底钢筋上下层连成整体。 4.2.5混凝土浇筑： 塔吊根底混凝土等级为c35混凝土。塔吊根底顶标高为-3.000，外表原浆收光，平整度不低于1/500。浇筑前注意用塑料袋套住螺栓丝杆，浇筑捣鼓时注意不得碰触地脚螺栓。混凝土浇筑时取样留取试块送检，作为混凝土是否到达设计强度70%进行塔吊安装的依据，同时试验报告作为平安资料存档备查。 4.2.6混凝土浇筑后注意养护，养护时间不少于14天。 5.塔吊穿地下室部位处理措施 5.1穿底板处理 本工程塔吊设置于地下室内部，穿过地下室底板仅仅是塔吊桩，因此地下室底板处理主要难度为防水，具体处理方法如下： 1、地下室底板施工时，在塔吊桩部位预留直径1000mm的圆孔，底板配筋不变在预留洞周边，底板上下层钢筋各增加2道Ф18加强筋； 2、塔吊撤除后，破除塔吊桩混凝土至底板下，将预留洞口凿打成台阶状止口并清理干净，将桩钢筋与地板钢筋焊接； 3、在底部采用水泥基防水材料做20mm厚防水层一道，然后浇筑比地下室底板混凝土高一等级的膨胀防水混凝土，并振捣密实，覆盖养护不少于14天。 5.2穿顶板处理措施 1、预留洞尺寸2400×2400，居中留设，待塔吊撤除后用高一等级膨胀防水混凝土封堵。 2、顶板配筋。原顶板配筋不变，在预留洞周边上下层钢筋增加2道Ф18加强筋。 3、为保证施工中的平安，在塔吊撤除前，顶板主筋不得割断，塔吊撤除时用氧气割断后再用帮条焊连接。板筋必须按50%错开接头，接头间的间距不小于40d。 4、塔吊使用过程中，洞口四周顶板模板及支撑不拆。 5、预留洞口混凝土浇灌时，洞口四周严格按施工缝处理并做防水处理，顶板防水时，洞口位置增加一道防水层。 6.塔吊安拆方案 详附件。（专业塔吊安装单位武汉建科设备租赁编制的塔式起重机安拆方案）。 7.塔吊平安技术要求 1、所有现场施工人员必须戴好平安帽，高于2m的高空作业，必须系好平安带。 2、混凝土振捣手必须佩戴绝缘手套和绝缘胶鞋。 3、塔吊根底施工过程中要设专人进行边坡的监测，发现异常立即停止作业，经处理前方可继续作业。 4、塔吊夜间作业必须有足够照明。 5、所有操作人员必须持证上岗，严格遵守各项平安管理规定及相关的平安操作规程。 6、塔吊的防雷接地必须符合有关规定。 7、塔吊在起重作业时必须严格执行“十不吊〞规定，严禁违章作业。 7.1指挥信号不明不准吊。 7.2超过额定负荷或吊物重量不明时不准吊。 7.3吊索和附件捆缚不牢或物料装过满，不符合平安要求不准吊。 7.4斜拉斜挂吊物不准吊。 7.5吊件下站人或吊物上放有活动物不准吊。 7.6埋在地下物件不准吊。 7.7机械平安装置失灵或“带病〞时不准吊。 7.8现场光线阴暗，看不清吊物起落点不准吊。 7.9棱刃物与钢丝绳直接接触，在其之间要放置垫物保护，无保护措施不准吊。 7.105级以上大风不准吊。 8、工作中休息或下班时，不得将吊物悬挂在空中。 9、塔吊在工作中，不允许任何人上下爬梯、检修及调整机件。 10、定期对塔吊个部位进行检查、维护，发现问题及时处理，严防带病作业。 11、司机接班时，应对制动器、吊钩，钢丝绳和平安装置进行检查。发现性能不正常时，应在操作前排除。 12、开车前，必须鸣铃或报警。操作中接近人时，亦应给以断续铃声或报警。 13、操作应按指挥信号进行。对紧急停车信号，不管何人发出，都应立即执行。 14、当起重机上或其周围确认无人时，才可以闭合主电源。如电源断路装置上加锁或有标牌时，应由有关人员除掉后才可闭合主电源。 15、闭合主电源前，应使所有的控制器手柄至于零位。 16、工作中突然断电时，应将所有的控制器手柄板回零位；在重新工作前，应检查起重机动作是否都正常。 17、司机进行维护保养时，应切断主电源并挂上标牌或加锁。如有未消除的故障，应通知接班司机。 18、有下述情况之一时，司机不应进行操作： 18.1超载或物体重量不清。如吊拔起重量或拉力不清的埋置物体，及斜拉斜吊等。 18.2结构或零部件有影响平安工作的缺陷或损伤。如制动器、平安装置失灵，吊钩螺母防松装置损坏，钢丝绳损伤到达报废标准等。 18.3捆绑、吊挂不牢或不平衡而可能滑动、重物棱角处与钢丝绳之间未加衬垫等。 18.4被吊物体上有人或浮置物。 18.5工作场地昏暗，无法看清场地、被吊物情况和指挥信号等。19司机操作时，应遵守下述要求： 19.1不得利用极限位置限制器停车。 19.2不得在有载荷的情况下调整起升、变幅机构的制动器。 19.3吊运时，不得从人的上空通过，吊物下不得有人。 19.4起重机工作时不得进行检查和维修。 19.5所吊重物接近或到达额定起重能力时，吊运前应检查制动器，并用小高度、短行程试吊后，再平稳地吊运。 19.6无下降极限位置限制器的起重机，吊钩在最低工作位置时，卷筒上的钢丝绳必须保持有设计规定的平安圈数。 19.7.起重机工作时，臂架、吊具、辅具、钢丝绳、缆风绳及重物等，与输电线的最小距离不应小于6米。 20、为了平安起间，各塔吊有物品时，严禁将塔臂伸出施工现场，没有吊物时，也应尽量防止将塔臂伸出施工现场。 21、基槽上边缘不得堆放材料及杂物。 22、发现问题及时处理，严防带病作业。 8.塔吊根底验算 tc5013塔吊根底计算书（钢筋混凝土承台根底） 一、塔吊的根本参数信息 塔吊型号：tc5013，塔吊起升高度h=105.00m，塔吊倾覆力矩m=1762.60kn.m，混凝土强度等级：c35，塔身宽度b=1.60m，根底以上土的厚度d=0.00m，自重f1=495.00kn，根底承台厚度hc=1.40m，最大起重荷载f2=60.00kn，根底承台宽度bc=5.00m， 桩钢筋级别。ii级钢，桩直径或者方桩边长=0.70m，桩间距a=2.10m，承台箍筋间距s=200.00mm，承台砼的保护层厚度=50.00mm。 二、塔吊根底承台顶面的竖向力和弯矩计算 塔吊自重（包括压重）f1=495.00kn， 塔吊最大起重荷载f2=60.00kn， 作用于桩基承台顶面的竖向力f=1.2×（f1+f2）=666.00kn，塔吊的倾覆力矩m=1.4×1762.60=2467.64kn。 三、矩形承台弯矩及单桩桩顶竖向力的计算 图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩m最不利方向进行验算。 1.桩顶竖向力的计算 依据建筑桩技术标准jgj94-94的第5.1.1条。 其中n──单桩个数，n=4； f──作用于桩基承台顶面的竖向力设计值，f=666.00kn； g──桩基承台的自重 g=1.2×（25×bc×bc×hc/4+20×bc×bc×d/4）=1.2×（25×5.00×5.00×1.40+20×5.00×5.00×0.00）=1050.00kn； mx，my──承台底面的弯矩设计值，取2467.64kn.m；xi，yi──单桩相对承台中心轴的xy方向距离a/2=1.05m； ni──单桩桩顶竖向力设计值（kn）；经计算得到单桩桩顶竖向力设计值， 最大压力。n=（666.00+1050.00）/4+2467.64×1.05/（4×1.
