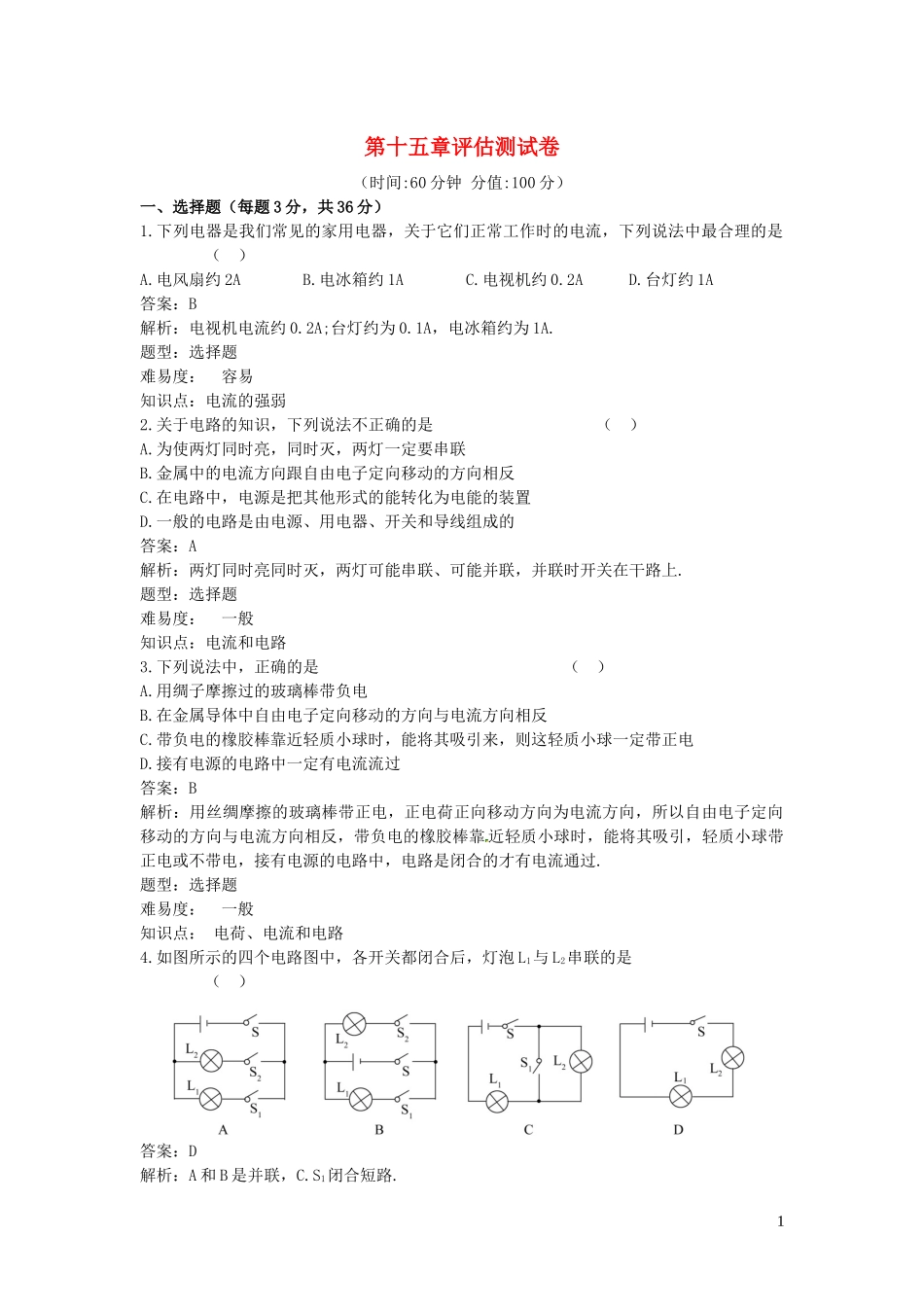

第十五章评估测试卷 （时间:60分钟 分值:100分） 一、 选择题（每题3分，共36分） 1. 下列电器是我们常见的家用电器，关于它们正常工作时的电流，下列说法中最合理的是 （ ） A. 电风扇约2A B.电冰箱约1A C.电视机约0.2A D.台灯约1A 答案：B 解析：电视机电流约0.2A;台灯约为0.1A，电冰箱约为1A. 题型：选择题 难易度： 容易 知识点：电流的强弱 2.关于电路的知识，下列说法不正确的是 （ ） A.为使两灯同时亮，同时灭，两灯一定要串联 B.金属中的电流方向跟自由电子定向移动的方向相反 C.在电路中，电源是把其他形式的能转化为电能的装置 D.一般的电路是由电源、用电器、开关和导线组成的 答案：A 解析：两灯同时亮同时灭，两灯可能串联、可能并联，并联时开关在干路上. 题型：选择题 难易度： 一般 知识点：电流和电路 3. 下列说法中，正确的是 （ ） A.用绸子摩擦过的玻璃棒带负电 B.在金属导体中自由电子定向移动的方向与电流方向相反 C.带负电的橡胶棒靠近轻质小球时，能将其吸引来，则这轻质小球一定带正电 D.接有电源的电路中一定有电流流过 答案：B 解析：用丝绸摩擦的玻璃棒带正电，正电荷正向移动方向为电流方向，所以自由电子定向移动的方向与电流方向相反，带负电的橡胶棒靠近轻质小球时，能将其吸引，轻质小球带正电或不带电，接有电源的电路中，电路是闭合的才有电流通过. 题型：选择题 难易度： 一般 知识点： 电荷、电流和电路 4.如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是 （ ） 答案：D 解析：A和B是并联，C.S1闭合短路. 题型：选择题 难易度： 一般 知识点：串联和并联 5.在下面所示的各电路图中，L1、L2并联，开关S断开后L1仍能发光的是 （ ） 答案：C 解析：并联电路用电器之间互相不影响，根据题意，开关在L2支路，所以选C 题型：选择题 难易度： 一般 知识点：串联和并联 6. 小桥车上都装着一个用来提醒司机是否关好车门的指示灯，四个车门只要有一个门没关好（相当于一个开关断开），该指示灯就会发光.如图所示的模拟电路图符合要求的是 （ ） 答案：B 解析：各开关串联，且与灯泡并联.所以选B 题型：选择题 难易度： 一般 知识点：串联和并联 7. 甲、乙两位同学在做实验时，把电流表的“+”和“0.6”两个接线柱接在电路中，指 针位于如图所示的位置，下面记录中正确的是 （ ） A.1.4A B.0.24A C.0.26A D.0.28A 答案：D 解析：因为量程为0.02A，所以0.02A×14=0.28A. 题型：选择题 难易度： 容易 知识点： 电流的强弱 8. 下面电路正确的是 （ ） 答案：C 解析：A. A 并联且“+-”接线柱接反;B选项 A“+-”接线接反;D.S闭合，L1和L2被短路. 题型：选择题 难易度： 一般 知识点：电流的强弱 9. 小芳根据图甲电路画出了图乙所示的四个对应电路图，其中正确的是 （ ） 答案：B 解析： L1L2 A 并联，测L2电流，开关在干路. 知识点： 10. 在图中，通过A1、A2、A3三个电流表的电流分别为I1、I2、I3，则它们之间的关系为 （ ） A.I1>I2>I3 B.I1=I2>I3 C.I3=I1+I2 D. I2=I1+I3 答案：C 解析：并联电路中干路电流等于各支路电流之和. 题型：选择题 难易度： 一般 知识点：探究串、并联电路中电流的规律 第10题图 第11题图 11. 为了测量通过灯泡L1的电流，电流表接在如图所示电路中的位置 （ ） A. 只能在A处 B.只能在B处 C.只能在C处 D.在三处所测结果都一样 答案：D 解析：串联电路中电流处处相等. 题型：选择题 难易度： 容易 知识点： 探究串、并联电路中电流的规律 12.楼道中，夜间只是偶尔有人经过，电灯总是亮着会浪费电能，科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开，利用声波材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时，自动断开.若将这两个开关配合使用（如下图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是 （ ） 答案：D 解析：光控和光控串联且与电灯串联. 题型：选择题 难易度： 一般 知识点：串联和并联 二、 填空题（每空1分，共24分） 13. 在串联电路中，开关可以控制，开关的位置改变了，它的控制作用. 答案：整个电路 不变 解析：串联电路中开关控制整个电路 题型：填空题 难易度： 容易 知识点： 串联和并联 14. 在并联电路中，干路开关的作用是，各支路开关的作用是. 答案：控制整个电路 控制所在支路 解析：并联电路中干路开关控制整个电路，支路开关控制所在支路 题型：填空题 难易度： 容易 知识点： 串联和并联 15. 串联电路中多个用电器，一个不工作，整个电路都不工作，而并联电路中各个用电器可以各自独立工作，. 答案：互相影响 互相不影响 解析：串联电路中用电器之间相互影响，并联电路中用电器之间互不影响 题型：填空题 难易度： 容易 知识点： 串联和并联 16. 有下列物质:①干燥的纸;②炭棒;③塑料;④铜棒;⑤玻璃;⑥人体.在正常情况下，属于导体的有; 属于绝缘体的有.（填写序号） 答案：②④⑥ ①③⑤ 解析：识记常见导体和绝缘体 题型：填空题 难易度： 容易 知识点：电荷 17. 在右图所示的电路图中， A，B，C，D是四个接线柱，S闭合时: （1） 用导线先后将 A，B及C，D连接，则灯L1和L2是联的关系; （2） 用导线将A，D连接，则灯L1和L2是联的关系; （3） 用导线将 B，C连接，电路是. 答案：（1）并 （2）串 （3）短路 解析：根据题意可判断串并联电路；BC相连时，电源被短路 题型：填空题 难易度： 一般 知识点： 串联和并联 18. 教室里各盏电灯之间属于联;马路上的路灯之间属于联;用很多组小彩灯装饰成的“满天 星”，同组的小彩灯连接方式是，各组彩灯接同一电源，那么组与组间的彩灯的连接方式是. 答案：并 并 串联 并联 解析：家庭电路中用电器之间是并联；路灯之间是并联；每组小彩灯当一个灯灭时都灭，所以是串联，而组与组间的彩灯是并联 题型：填空题 难易度： 容易 知识点： 串联和并联 19. 如图所示，若要使小灯泡L1和L2组成串联电路，应闭合开关;若要使L1和L2组成并联电路，应闭合开关;若同时闭S2、S3会造成电路，这是不允许的. 第19题图 第20题图 第21题图 答案：S3 S1、S2 短路 解析：只闭合S3时是串联，同时闭合S1、S2时是并联，同时闭S2、S3会造成电路短路 题型：填空题 难易度： 一般 知识点： 串联和并联 20. 某同学要连接电灯L1和L2组成并联电路，如图所示，若要开关S同时控制两盏灯，应将导线的 M端接到图中的点;若开关S只控制L1，则导线的 M端应该接到图中的点.（填“A”或“B”） 答案：A B 解析：M接A时开关在干路，控制整个电路；M接B时开关在L1支路，只控制L1 题型：填空题 难易度： 一般 知识点： 串联和并联 21. 如图所示是小敏同学在某次实验探究中连接的电路.开关S2控制的是灯，电流表测量的是的电流. 答案：L2 干路 解析：S2与L2串联，所以S2控制L2；电流表在干路，所以电流表测量干路电流 题型：填空题 难易度： 一般 知识点： 串联和并联,电流的强弱 22. 如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过 （选填“电源”“L1”或“L2”）的电流，b电流表的读数应为A. 答案：L1 1.2 A 解析：本题考查电流表的读数和使用.由电路图可知此电路为并联电路，电流表a串联在L1的支路中，测量L1的电流;电流表b串联在干路中，测量干路电流，因并联电路的干路电流要大于支路电流，所以推知电流表b的使用量程应是0～3 A，分度值是0.1 A，读数为1 A+0.2 A=1.2 A. 题型：填空题 难易度： 较难 知识点：串联和并联,探究串、并联电路中电流的规律 三、作图题（每题5分，共10分） 23. 按照如图甲所示的电路图，将图乙中各元件连接起来.（用笔画线表示导线，导线不许交叉） 答案： 如图所示 解析：根据题意画图即可 题型：作图题 难易度： 较难 知识点：串联和并联 24.根据如图所示的实物图，在虚线框内画出对应的电路图. 单元知识点测试卷 答案： 如图所示 解析：根据实物图可判断电路是并联电路，开关和电流表在干路 题型：作图题 难易度： 一般 知识点：串联和并联 四、 实验探究题（每题10分，共20分） 25. 在进行“怎样使两个小灯泡亮起来”的探究活动中，小明和小红两人把一个开关和两个小灯泡逐一顺次连接 后，刚将线路两端接到电源两极，L2就亮了，但L1不亮. （1） 他们在实验操作中的不当之处是; （2） 请画出他们所连接电路的电路图; （3） 关于L1不亮，小明认为L1的灯丝断了，但小红说L1没坏.你认为的观点一定是错的，理由是 . 答案：（1）连接电路时，开关未断开 （2） 如图所示 （3） 小明 若L1的灯丝断了，因为 两灯串联，所以L2应不亮 解析：（1）刚连好电路灯就亮，说明开关没有断开 （3） 串联电路中用电器互相影响，若L1的灯丝断了，L2应不亮 题型：实验题 难易度： 较难 知识点： 串联和并联 26. 在“用电流表测电流”的实验中，某同学连接的电路如图所示: （1） 闭合开关，观察到灯泡L1和L2的发光情况是 。 电路存在的问题是. （3） 请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流.（要求:在需改动的导线上画 “×”，用笔将改动后的导线画出，导线不许交叉） （4） 在虚线框中画出改正后的电路图. 答案：（1）L1不亮，L2亮 （2）L1被短路;A2的正、负接线柱接反了 （3）如图甲所示 （4）如图 乙所示 解析：（1）L1被短路，所以不亮（2）L1被短路，所以不亮 题型：实验题 难易度： 困难 知识点：串联和并联 五、 计算题（共10分） 27. 在如图甲所示的电路中，电流表A1的示数是1.6 A， 电流表A2的示数为0.8 A，通过灯泡L3的电流如图乙所示.求: （1） 电流表A3的示数是多少? （2）
