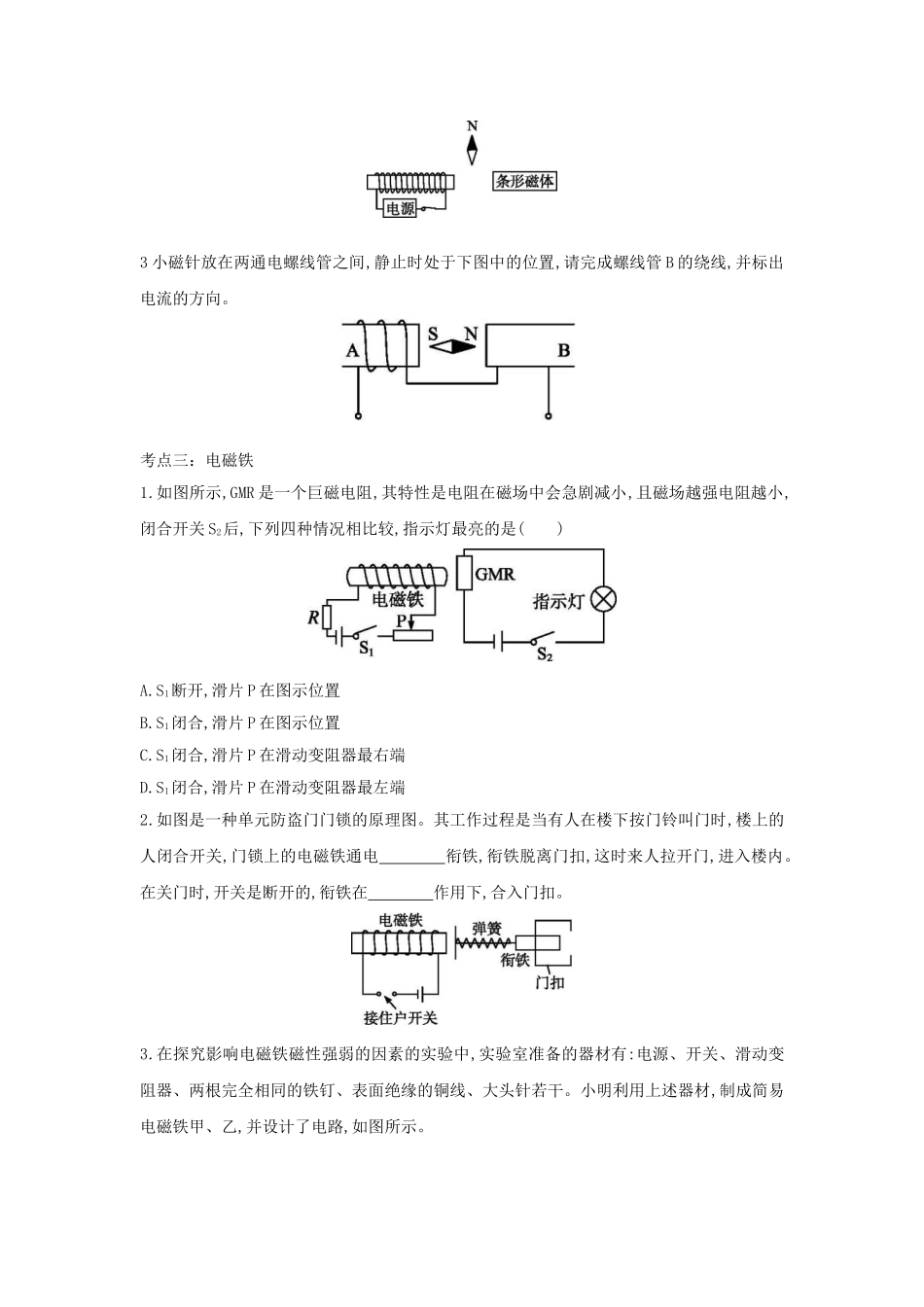

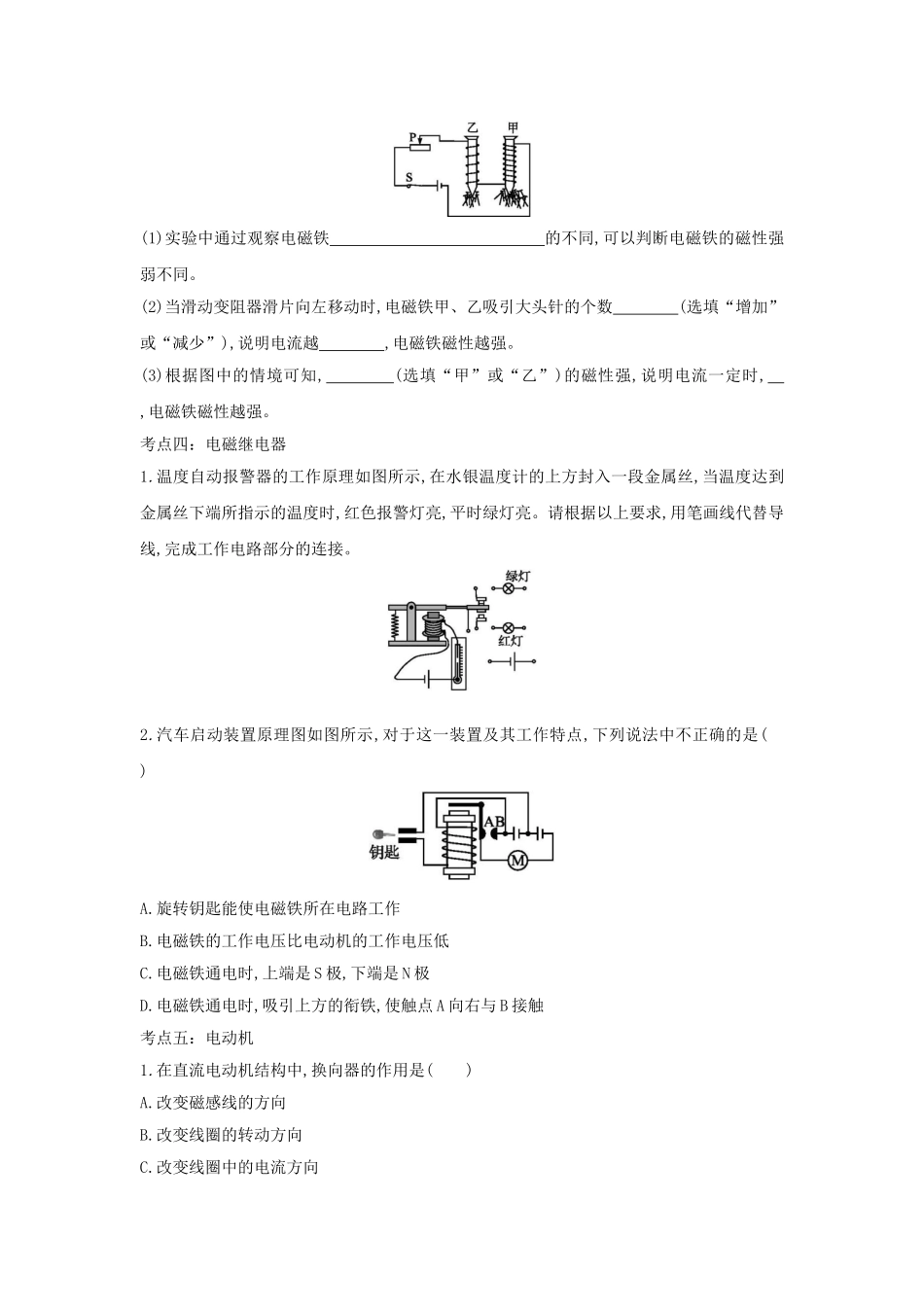

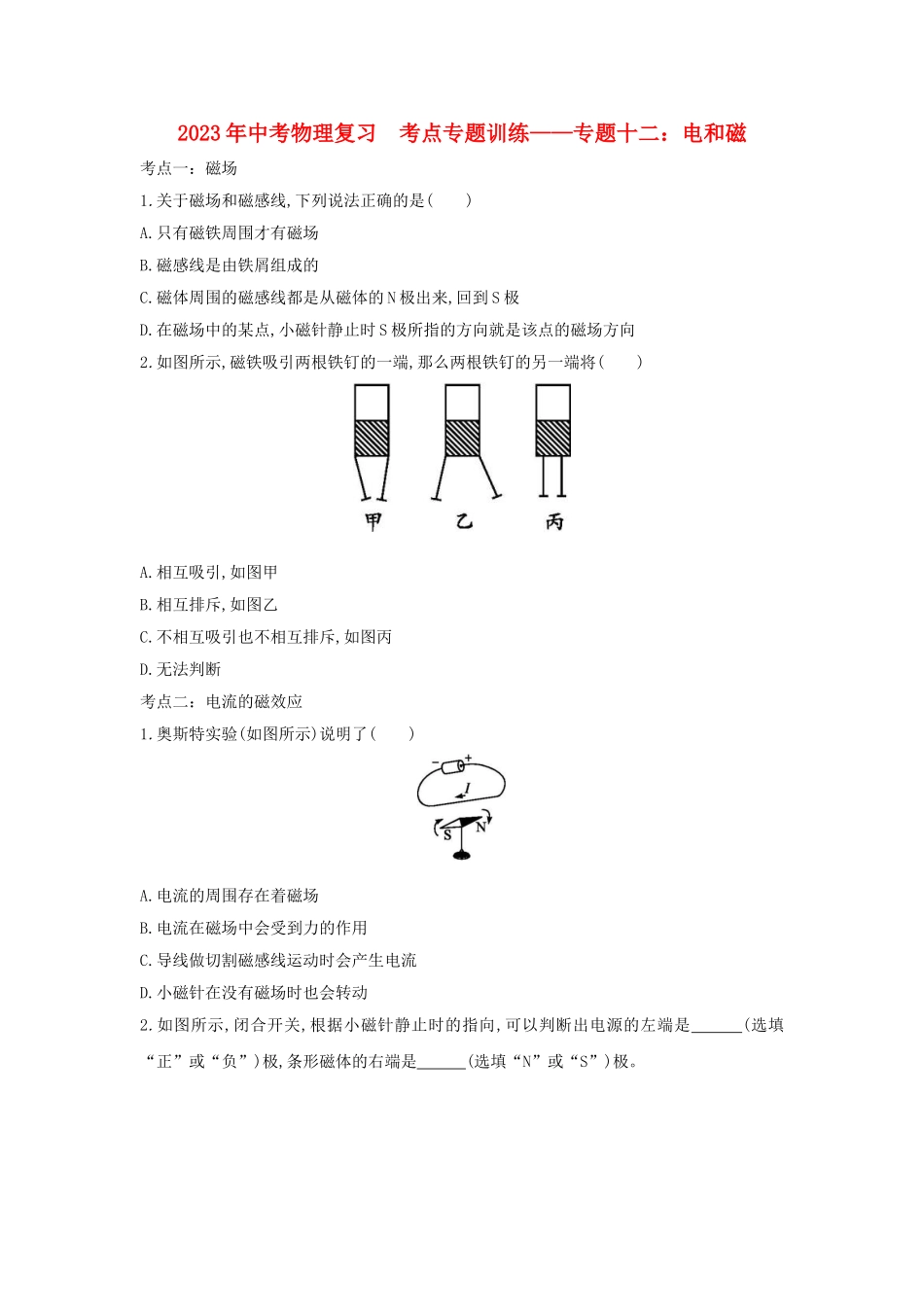

2023年中考物理复习 考点专题训练——专题十二：电和磁 考点一：磁场 1.关于磁场和磁感线,下列说法正确的是(　　) A.只有磁铁周围才有磁场 B.磁感线是由铁屑组成的 C.磁体周围的磁感线都是从磁体的N极出来,回到S极 D.在磁场中的某点,小磁针静止时S极所指的方向就是该点的磁场方向 2.如图所示,磁铁吸引两根铁钉的一端,那么两根铁钉的另一端将(　　) A.相互吸引,如图甲 B.相互排斥,如图乙 C.不相互吸引也不相互排斥,如图丙 D.无法判断 考点二：电流的磁效应 1.奥斯特实验(如图所示)说明了(　　) A.电流的周围存在着磁场 B.电流在磁场中会受到力的作用 C.导线做切割磁感线运动时会产生电流 D.小磁针在没有磁场时也会转动 2.如图所示,闭合开关,根据小磁针静止时的指向,可以判断出电源的左端是　　　(选填“正”或“负”)极,条形磁体的右端是　　　(选填“N”或“S”)极。  3小磁针放在两通电螺线管之间,静止时处于下图中的位置,请完成螺线管B的绕线,并标出电流的方向。 考点三：电磁铁 1.如图所示,GMR是一个巨磁电阻,其特性是电阻在磁场中会急剧减小,且磁场越强电阻越小,闭合开关S2后,下列四种情况相比较,指示灯最亮的是(　　) A.S1断开,滑片P在图示位置 B.S1闭合,滑片P在图示位置 C.S1闭合,滑片P在滑动变阻器最右端 D.S1闭合,滑片P在滑动变阻器最左端 2.如图是一种单元防盗门门锁的原理图。其工作过程是当有人在楼下按门铃叫门时,楼上的人闭合开关,门锁上的电磁铁通电　　　　衔铁,衔铁脱离门扣,这时来人拉开门,进入楼内。在关门时,开关是断开的,衔铁在　　　　作用下,合入门扣。  3.在探究影响电磁铁磁性强弱的因素的实验中,实验室准备的器材有:电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材,制成简易电磁铁甲、乙,并设计了电路,如图所示。 (1)实验中通过观察电磁铁　　　　　　　　　　　　　的不同,可以判断电磁铁的磁性强弱不同。  (2)当滑动变阻器滑片向左移动时,电磁铁甲、乙吸引大头针的个数　　　　(选填“增加”或“减少”),说明电流越　　　　,电磁铁磁性越强。  (3)根据图中的情境可知,　　　　(选填“甲”或“乙”)的磁性强,说明电流一定时,　　　　　　　　　　　　,电磁铁磁性越强。  考点四：电磁继电器 1.温度自动报警器的工作原理如图所示,在水银温度计的上方封入一段金属丝,当温度达到金属丝下端所指示的温度时,红色报警灯亮,平时绿灯亮。请根据以上要求,用笔画线代替导线,完成工作电路部分的连接。 2.汽车启动装置原理图如图所示,对于这一装置及其工作特点,下列说法中不正确的是(　　) A.旋转钥匙能使电磁铁所在电路工作 B.电磁铁的工作电压比电动机的工作电压低 C.电磁铁通电时,上端是S极,下端是N极 D.电磁铁通电时,吸引上方的衔铁,使触点A向右与B接触 考点五：电动机 1.在直流电动机结构中,换向器的作用是(　　) A.改变磁感线的方向 B.改变线圈的转动方向 C.改变线圈中的电流方向 D.使线圈中的电流方向和转动方向同时改变 2.收音机、电视机、音响里都有扬声器(如图所示),扬声器的工作原理是(　　) A.电磁感应现象 B.磁场对通电导线有力的作用 C.电流周围存在磁场 D.电流的热效应 3.安装直流电动机模型时,要改变直流电动机的转动方向,可以(　　) A.将磁体的N、S极对调 B.将电源的正、负极和磁体的N、S极同时对调 C.改变磁性强弱 D.改变磁性强弱和电流大小 4.如图所示,这是　　　　　　　(选填“发电机”或“电动机”)的原理图,若将图中磁体的S极和N极交换位置,其他保持不变,则线圈ab边所受力的方向　　　　(选填“改变”“不改变”或“可能变也可能不变”)。  5.如图甲所示,使线圈位于两磁极间。 (1)通电后,图甲中ab段导线的电流方向是　　　　　　(选填“由a到b”或“由b到a”)。图甲中ab段导线受磁场力的方向向上,用箭头标示出图丙中ab段导线所受磁场力的方向。  (2)线圈转过图乙所示位置,用　　　　　　　　　的办法可使线圈靠磁场力继续顺时针转动至少半圈。  (3)若把图甲中的电源换为电阻,快速转动线圈,电阻发热。此过程机械能先转化为　　　　能再转化为　　　　能。  6.某电磁学实验箱内的器材如图所示,请你写出利用这些器材可做的三个电磁学实验名称(或实验目的)及相应器材的字母代号,填在表里。 考点六：电磁感应 1.下图所示中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。它在磁场中按箭头方向运动时,会产生感应电流的是(　　) A.甲和乙　　　　　　B.乙和丙 C.丙和丁 D.甲和丁 2.如图所示,通电导线a、b固定不动,左磁体对a的作用力为Fa,右磁体对b的作用力为Fb,下列说法正确的是(　　) 3.1821年,世界上第一台电动机雏形由英国物理学家法拉第完成,其工作原理是　　　　 　　　　　　　　　　　　　,10年后,法拉第发现了　　　　　　　　现象,根据这一现象他又制成了世界上第一台发电机模型。  4.我国发电厂发出的交变电流的频率是　　　 Hz。电动机是利用通电导体在磁场中受力的原理制成的,要改变通电导体在磁场中的受力方向,可以通过改变磁场方向或改变　　　　方向来实现。  2023年中考物理复习 考点专题训练——专题十二：电和磁参考答案 考点一：磁场 1.关于磁场和磁感线,下列说法正确的是(　　) A.只有磁铁周围才有磁场 B.磁感线是由铁屑组成的 C.磁体周围的磁感线都是从磁体的N极出来,回到S极 D.在磁场中的某点,小磁针静止时S极所指的方向就是该点的磁场方向 【答案】C【解析】不仅磁铁周围有磁场,地球周围也有磁场,故选项A错误;我们可以根据铁屑在磁体周围的分布情况去研究磁场,为了直观形象地描述磁场而引入了磁感线,它是假想的,实际上是不存在的,故选项B错误;在磁场中的某点,小磁针静止时N极所指的方向是该点的磁场方向,故选项D错误。 2.如图所示,磁铁吸引两根铁钉的一端,那么两根铁钉的另一端将(　　) A.相互吸引,如图甲 B.相互排斥,如图乙 C.不相互吸引也不相互排斥,如图丙 D.无法判断 【答案】B【解析】铁钉能够被磁铁磁化,并且磁化后的每一个铁钉具有两个不同的磁极,铁钉与磁铁接触的一端的磁极与磁铁的磁极相反,远离磁铁的一端与磁铁的磁极相同,同名磁极相互排斥,故正确选项为B。 考点二：电流的磁效应 1.奥斯特实验(如图所示)说明了(　　) A.电流的周围存在着磁场 B.电流在磁场中会受到力的作用 C.导线做切割磁感线运动时会产生电流 D.小磁针在没有磁场时也会转动 【答案】A【解析】小磁针转动是因为受到磁力的作用。如题图所示的实验中,当电路中有电流通过时,小磁针受力转动,当电路中无电流通过时,小磁针不动,说明通电导体周围存在磁场。 2.如图所示,闭合开关,根据小磁针静止时的指向,可以判断出电源的左端是　　　(选填“正”或“负”)极,条形磁体的右端是　　　(选填“N”或“S”)极。  【答案】正　S 【解析】观察题图中小磁针可知,其上端是N极,下端是S极;小磁针处于静止状态,因异名磁极相互吸引,螺线管的右端和条形磁体的左端都吸引小磁针下端,所以螺线管的右端和条形磁体的左端都是N极,则条形磁体的右端为S极;用右手握住螺线管,大拇指指向螺线管的N极,四指指向就是电流的方向,所以电流从螺线管的左端流向右端;在电源外部,电流从电源的正极流向负极,所以电源左端为正极。 3小磁针放在两通电螺线管之间,静止时处于下图中的位置,请完成螺线管B的绕线,并标出电流的方向。 【答案】如图所示 【解析】由小磁针的N极指向可知,螺线管A的右端为N极,B的左端为S极。根据安培定则判断出导体中的电流方向,同样利用安培定则判断出螺线管B的绕法。 考点三：电磁铁 1.如图所示,GMR是一个巨磁电阻,其特性是电阻在磁场中会急剧减小,且磁场越强电阻越小,闭合开关S2后,下列四种情况相比较,指示灯最亮的是(　　) A.S1断开,滑片P在图示位置 B.S1闭合,滑片P在图示位置 C.S1闭合,滑片P在滑动变阻器最右端 D.S1闭合,滑片P在滑动变阻器最左端 【答案】D【解析】S1断开时,电磁铁无磁性,由题意可知GMR的电阻最大,由I=可知,右侧电路中电流最小,由P=I2R可知,指示灯的实际功率最小,指示灯最暗,故A错误;闭合S1时,GMR所处的位置由无磁场变为有磁场,GMR的阻值减小;当滑片P在滑动变阻器最左端时,左侧电路的电阻最小,由I=可知,左侧电路中的电流最大,电磁铁磁性最强,则GMR的电阻最小,右侧电路中电流最大,由P=I2R可知,指示灯的实际功率最大,指示灯最亮,故B、C错误,D正确。 2.如图是一种单元防盗门门锁的原理图。其工作过程是当有人在楼下按门铃叫门时,楼上的人闭合开关,门锁上的电磁铁通电　　　　衔铁,衔铁脱离门扣,这时来人拉开门,进入楼内。在关门时,开关是断开的,衔铁在　　　　作用下,合入门扣。  【答案】吸引　弹簧 3.在探究影响电磁铁磁性强弱的因素的实验中,实验室准备的器材有:电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材,制成简易电磁铁甲、乙,并设计了电路,如图所示。 (1)实验中通过观察电磁铁　　　　　　　　　　　　　的不同,可以判断电磁铁的磁性强弱不同。  (2)当滑动变阻器滑片向左移动时,电磁铁甲、乙吸引大头针的个数　　　　(选填“增加”或“减少”),说明电流越　　　　,电磁铁磁性越强。  (3)根据图中的情境可知,　　　　(选填“甲”或“乙”)的磁性强,说明电流一定时,　　　　　　　　　　　　,电磁铁磁性越强。  【答案】(1)吸引大头针的数量　(2)增加　大　(3)甲　线圈匝数越多 【解析】(1)电磁铁的磁性强弱不易观察,可通过电磁铁吸引大头针的多少来判断。(2)当滑动变阻器滑片向左移动时,电路中总电阻变小,通过导体的电流增大,电磁铁磁性增强,吸引大头针的个数增加。(3)由题图可知,两电磁铁铁芯相同,当串联时,通过的电流相等,线圈匝数越多,磁性越强。 考点四：电磁继电器 1.温度自动报警器的工作原理如图所示,在水银温度计的上方封入一段金属丝,当温度达到金属丝下端所指示的温度时,红色报警灯亮,平时绿灯亮。请根据以上要求,用笔画线代替导线,完成工作电路部分的连接。 【答案】如图所示 【解析】当温度升高到一定值时,温度计中的水银柱升到一定高度,与温度计中金属线接通,电磁铁产生磁性,吸引衔铁,动触点跟下面的静触点连通,红灯亮。 2.汽车启动装置原理图如图所示,对于这一装置及其工作特点,下列说法中不正确的是(　　) A.旋转钥匙能使电磁铁所在电路工作 B.电磁铁的工作电压比电动机的工作电压低 C.电磁铁通电时,上端是S极,下端是N极 D.电磁铁通电时,吸引上方的衔铁,使触点A向右与B接触 【答案】C【解析】将汽车钥匙插入钥匙孔,转动钥匙相当于闭合电磁铁的开关,使电磁铁工作,吸引衔铁向下,使触点A与B接通,电动机工作,汽车启动,所以选项A、D正确;由题图可知,电磁铁工作电压只是汽车工作电压的一部分,所以电磁铁的工作电压只是电动机工作电压的一部分,所以选项B正确;根据安培定则可判断,电磁铁通电时,上端是N极、下端是S极。故本题应选C。 考点五：电动机 1.在直流电动机结构中,换向器的作用是(　　) A.改变磁感线的方向
