22
T015
声学
隔声垫
楼板
构造

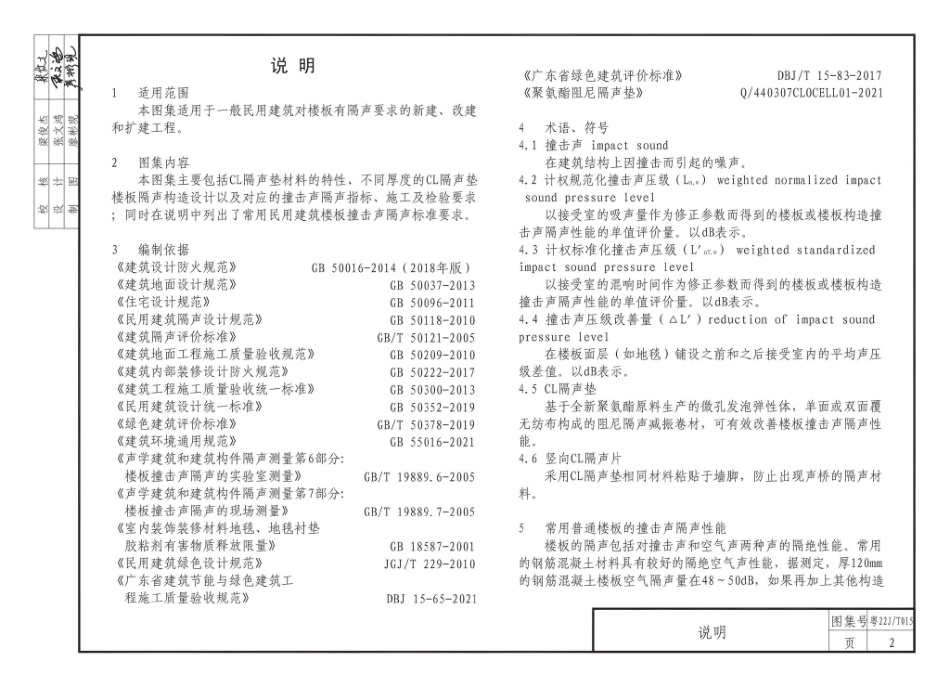

广东省建筑标准设计办公室文件粤建标发202202号关于批准洛赛声学隔声垫楼板构造图集为广东省建筑标准设计推荐性通用图集的通知经组织专家审查,由广东省建筑设计研究院有限公司编制的洛赛声学隔声垫楼板构造建筑设计图集,批准为广东省建筑标准设计推荐性通用图集,图集号为粤22J/T015,该图集自2022年4月1日起施行。广东省建筑标准设计办公室二0二二年三月一日说明广东省绿色建筑评价标准DBJ/T 15-83-20171适用范围聚氨酯阻尼隔声垫Q/440307CLOCELL01-2021本图集适用于一般民用建筑对楼板有隔声要求的新建、改建长账京水家卧鉴题和扩建工程。4术语、符号4.1 impact sound2图集内容在建筑结构上因撞击而引起的噪声,本图集主要包括CL隔声垫材料的特性、不同厚度的CL隔声垫4.2计权规范化击声压级(L.)weighted normalized impact楼板隔声构造设计以及对应的撞击声隔声指标、施工及检验要求sound pressure level谈;同时在说明中列出了常用民用建筑楼板撞击声隔声标准要求。以接受室的吸声量作为修正参数而得到的楼板或楼板构造撞击声隔声性能的单值评价量。以dB表示3编制依据4.3计权标准化击声压(L)weighted standardized建筑设计防火规范GB50016-2014(2018年版)impact sound pressure level建筑地面设计规范GB50037-2013以接受室的混响时间作为修正参数而得到的楼板或楼板构造住宅设计规范GB50096-2011撞击声隔声性能的单值评价量。以dB表示。民用建筑隔声设计规范GB50118-20104.4击声压善(L)reduction of impact sound建筑隔声评价标准GB/T 50121-2005pressure level建筑地面工程施工质量验收规范GB50209-2010在楼板面层(如地毯)铺设之前和之后接受室内的平均声压建筑内部装修设计防火规范GB50222-2017级差值。以dB表示。建筑工程施工质量验收统一标准GB50300-20134.5CL隔声垫民用建筑设计统一标准GB50352-2019基于全新聚氨酯原料生产的微孔发泡弹性体,单面或双面覆绿色建筑评价标准GB/T50378-2019无纺布构成的阻尼隔声减振卷材,可有效改善楼板撞击声隔声性建筑环境通用规范GB55016-2021能。声学建筑和建筑构件隔声测量第6部分:4.6竖向CL隔声片楼板撞击声隔声的实验室测量GB/T19889.6-2005采用CL隔声垫相同材料粘贴于墙脚,防止出现声桥的隔声材声学建筑和建筑构件隔声测量第7部分:料楼板撞击声隔声的现场测量GB/T19889.7-2005室内装饰装修材料地毯、地毯衬垫5常用普通楼板的撞击声隔声性能胶粘剂有害物质释放限量GB18587-2001楼板的隔声包括对撞击声和空气声两种声的隔绝性能。常用民用建筑绿色设计规范JGJ/T 229-2010的钢筋混凝土材料具有较好的隔绝空气声性能,据测定,厚120mm广东省建筑节能与绿色建筑工的钢筋混凝土楼板空气隔声量在4850dB,如果再加上其他构造程施工质量验收规范DBJ15-65-2021图集号粤22J/T015说明页措施效果就更好;但120厚的钢筋混凝土楼板对隔绝撞击声则不表6.1住宅分户楼板撞击声隔声标准足,据测定,撞击声压级在80dB以上,远达不到要求,在钢筋混撞击声隔声单值评价量(dB)凝土楼板上铺各类面层,其撞击声隔声量一般均大于75dB,达不高标准要求低限要求长账京水家然装题到隔声要求的低限75dB要求,常用各类楼板撞击声隔声性能见构件名称计权规范化撞计权标准化撞击计权规范化撞计权标准化撞击表5.击声压级L声压级L击声压级L声压级L(实验室测)(现场测量)(实验室测量)(现场测量)表5常用各类楼板的计权标准化撞击声压级(dB)卧室、起居计权标准化室(厅)65657575谈构件简图构件做法撞击声压级的分户楼板L(dB)6.2学校建筑楼板隔声标准见表6.2.100厚钢筋混凝土楼板8084表6.2教学用房楼板的撞击声隔声标准撞击声隔声单值评价量(dB)120厚钢筋混凝土楼板7983构件名称计权规范化撞击计权标准化撞声压级L击声压级口(实验室测量)(现场测量)150厚钢筋混凝土楼板78语言教室、阅读室与上层房间之间的楼板65565普通教室,实验室、计算机房与20厚水泥砂浆上层产生噪声的房间之间的楼板6556580-82100厚钢筋混凝土楼板琴房、音乐教室之间的楼板656510厚地砖普通教室之间的楼板75752厚水泥净浆77796.3办公建筑楼板隔声标准见表6.3。30厚M15水泥砂浆120厚钢筋混凝土楼板表6.3办公室、会议室顶部楼板的撞击声隔声标准20厚花岗岩楼面构件名撞击声隔声单值评价量(dB)2厚水泥净浆78-80称高要求标准低限标准30厚M15水泥砂浆120厚钢筋混凝土楼板计权规范化计权标准化计权规范化计权标准化办公室本图集重点针对楼板撞击声的隔绝性能展开编写。撞击声压级撞击声压级撞击声压级撞击声压级,会议LaLitLALt室顶部(实验室测量)(现场测量)(实验室测量)(现场测量)6楼板撞击声隔声标准的楼板6.1住宅建筑楼板隔声标准见表6.1.65657575图集号粤22J/T01说明页
