DBJ41-T260-2021：城镇道路乳化沥青厂拌冷再生混合料技术标准.pdf

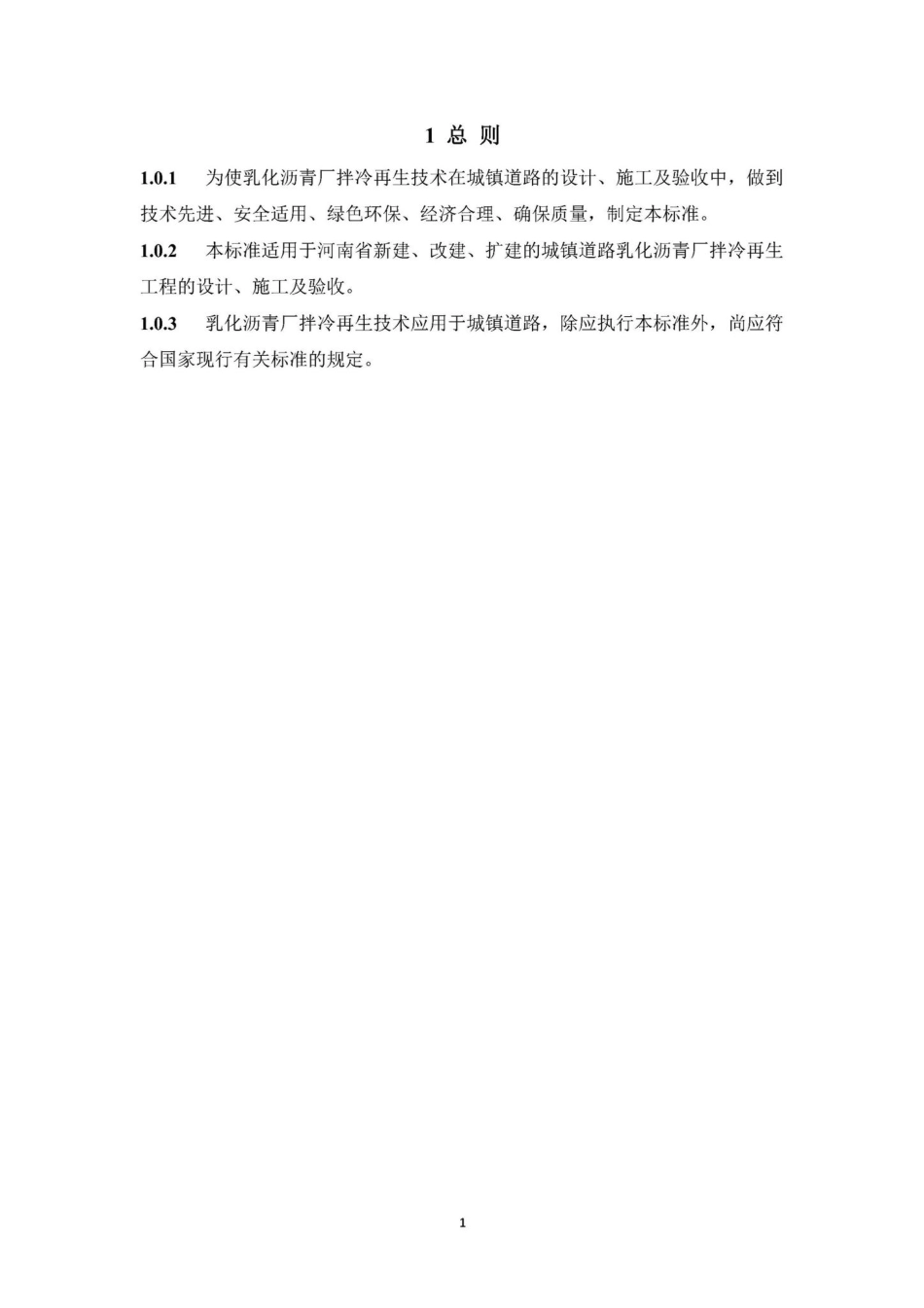

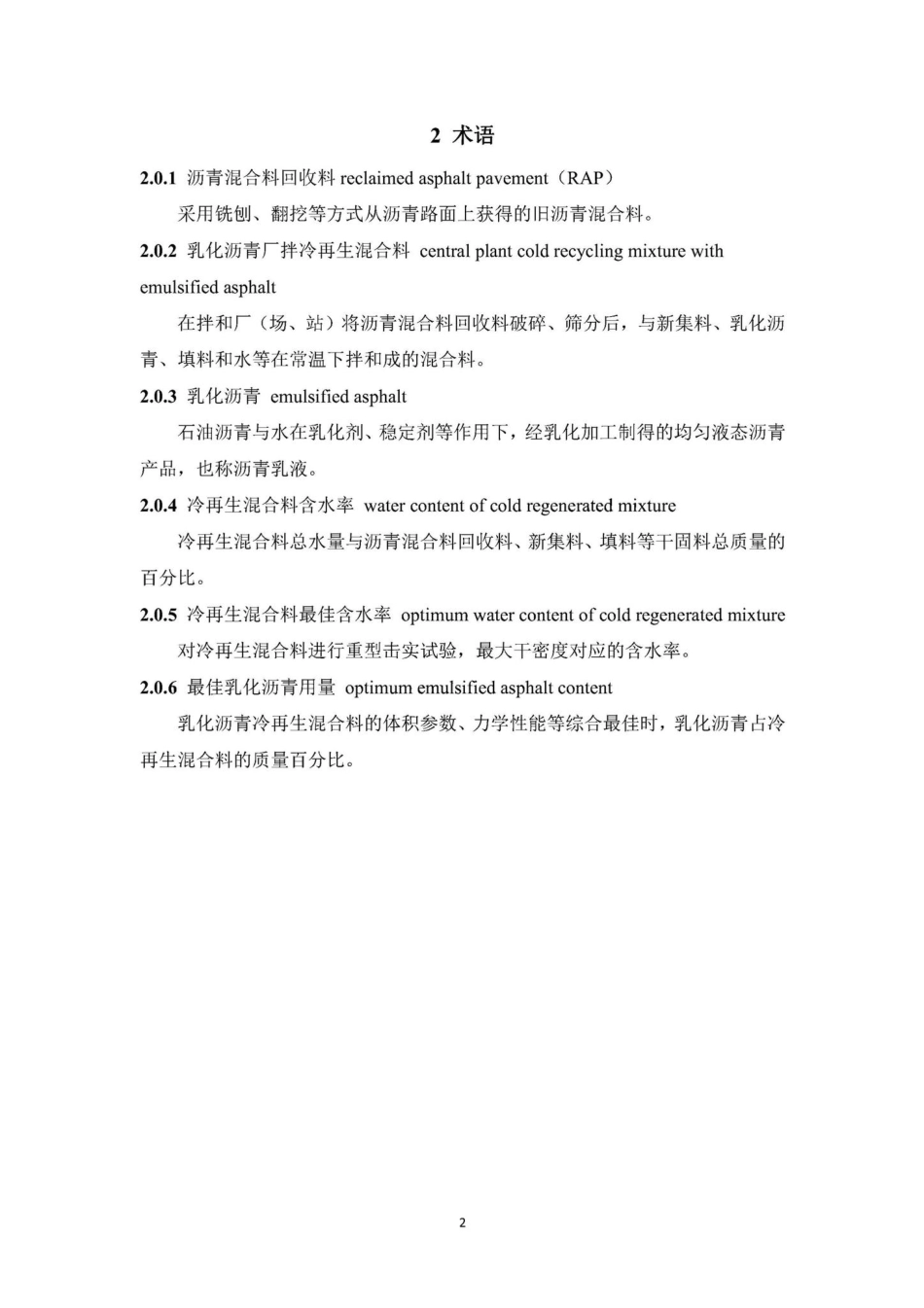

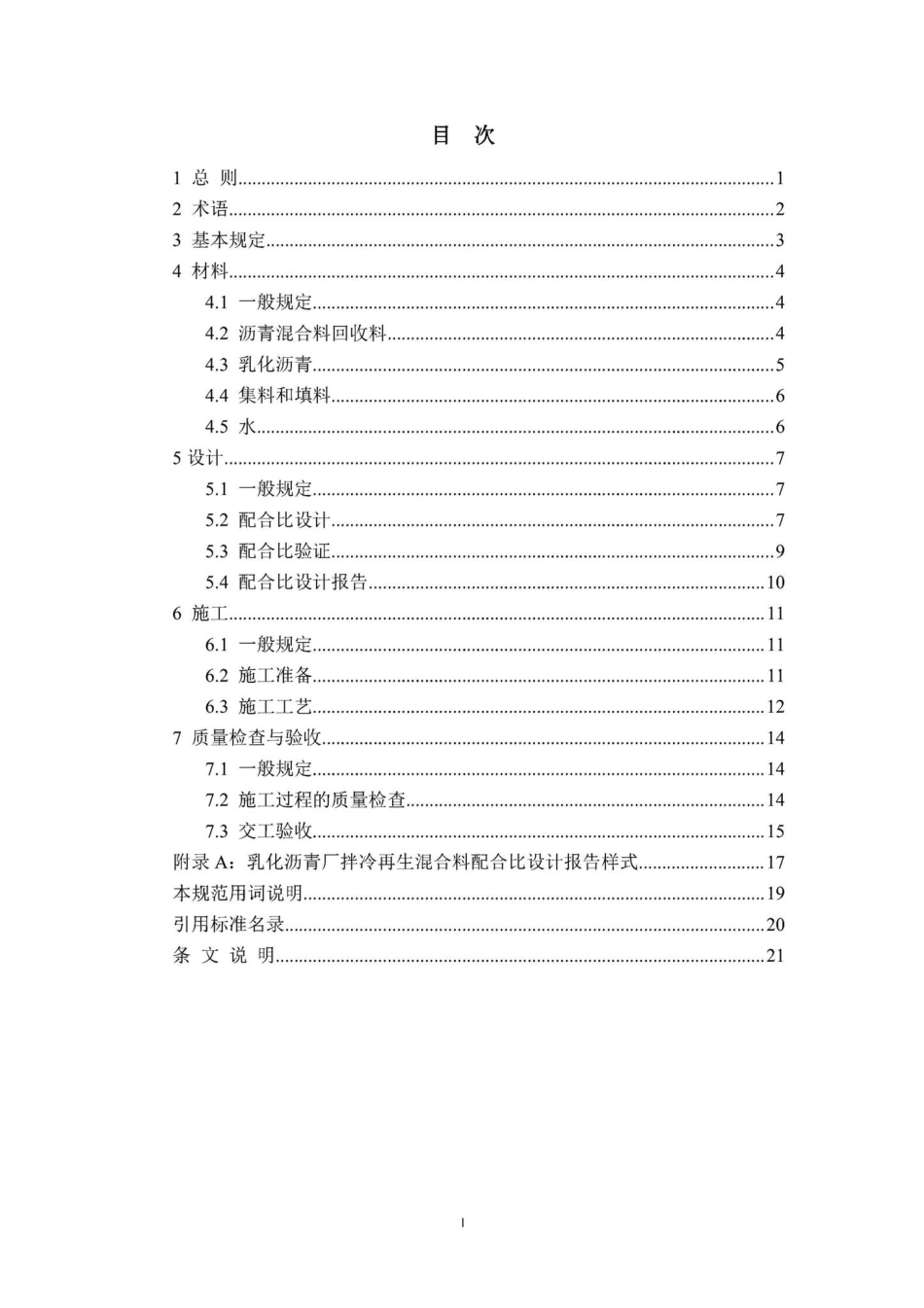

目次1总则2术语3基本规定34材料.4.1一般规定44.2沥青混合料回收料4.3乳化沥青。.54.4集料和填料.64.5水5设计.75.1一般规定.75.2配合比设计.75.3配合比验证.95.4配合比设计报告.106施工116.1一般规定.116.2施工准备.6.3施工工艺127质量检查与验收.147.1一般规定.147.2施工过程的质量检查，147.3交工验收.15附录A:乳化沥青厂拌冷再生混合料配合比设计报告样式17本规范用词说明.19引用标准名录。.20条文说明211总则1.0.1为使乳化沥青厂拌冷再生技术在城镇道路的设计、施工及验收中，做到技术先进、安全适用、绿色环保、经济合理、确保质量，制定本标准。1.0.2本标准适用于河南省新建、改建、扩建的城镇道路乳化沥青厂拌冷再生工程的设计、施工及验收。1.0.3乳化沥青厂拌冷再生技术应用于城镇道路，除应执行本标准外，尚应符合国家现行有关标准的规定。4材料4.1一般规定4.1.1不同来源、不同规格以及不同结构层的沥青混合料回收料宜分开堆放，不宜混杂：不同料源、品种、规格的新集料不应混杂堆放。4.1.2沥青混合料回收料、新集料应堆放在硬化处理且排水通畅的地面上，并应采取防水、防尘措施。4.2沥青混合料回收料4.2.1沥青混合料回收料预处理应符合下列规定：1铣刨旧沥青路面前，应将旧路标线提前铣刨并清扫干净：2铣刨旧沥青路面时，不应将半刚性基层材料混入沥青混合料回收料中：3沥青混合料回收料应进行破碎与筛分，破碎后最大粒径应小于冷再生混合料公称最大粒径，不应有超粒径材料。若沥青混合料回收料中扁平状、针片状含量过多，应进行二次破碎，重新筛分分档。不允许直接使用未经预处理的沥青混合料回收料：4根据冷再生混合料公称最大粒径合理选择筛孔尺寸，宜将处理后的沥青混合料回收料分成不少于三档。材料规格宜为0mm5mm、5mm10mm和10mm30mm。4.2.2沥青混合料回收料堆放应符合下列规定：1经过预处理的沥青混合料回收料，在转运和堆放过程中应避免材料离析：2经过预处理的沥青混合料回收料堆放时间不宜超过3个月。4.2.3使用沥青混合料回收料时，应从料堆的一端开始在全高范围内铲料。4.2.4原路面材料取样应在拌和厂沥青混合料回收料料堆表面100mm以下，在料堆顶部、中部、下部不同方向分别取样至少9个，每个试样不少于10kg,混合均匀后作为该料堆样品。4.2.5经过预处理的沥青混合料回收料应按照表4.2.5的要求检测。表4.2.5经预处理的沥青混合料回收料检测项目及技术要求材料检测项目技术要求试验方法含水率实测JTGT 5521RAPRAP级配实测JTGT 5521沥青含量2.5%JTGT 5521砂当量60%JTGT 5521
