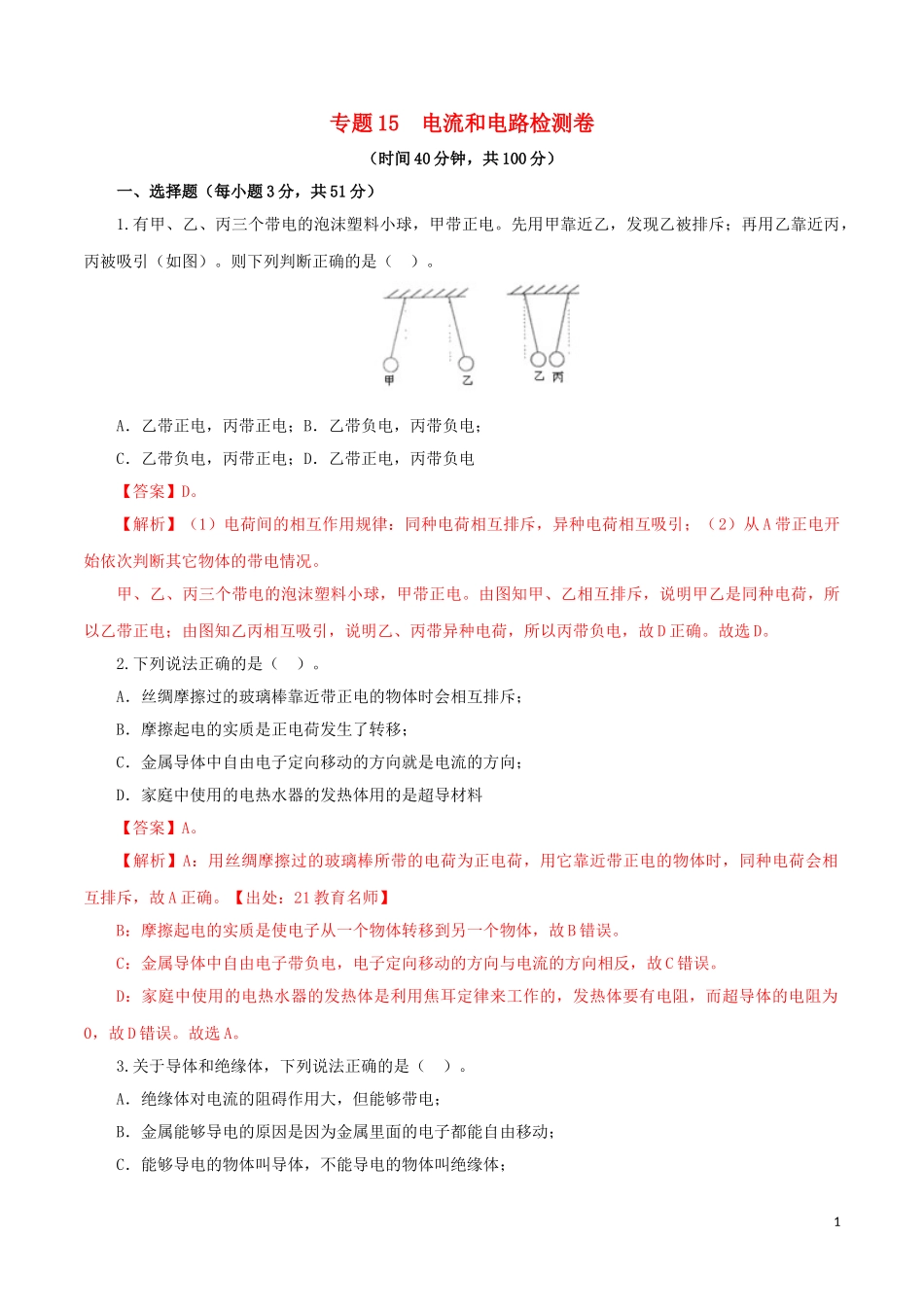

专题15 电流和电路检测卷 （时间40分钟，共100分） 一、选择题（每小题3分，共51分） 1.有甲、乙、丙三个带电的泡沫塑料小球，甲带正电。先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图）。则下列判断正确的是（　）。 A．乙带正电，丙带正电；B．乙带负电，丙带负电； C．乙带负电，丙带正电；D．乙带正电，丙带负电 【答案】D。 【解析】（1）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；（2）从A带正电开始依次判断其它物体的带电情况。 甲、乙、丙三个带电的泡沫塑料小球，甲带正电。由图知甲、乙相互排斥，说明甲乙是同种电荷，所以乙带正电；由图知乙丙相互吸引，说明乙、丙带异种电荷，所以丙带负电，故D正确。故选D。 2.下列说法正确的是（　）。 A．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥； B．摩擦起电的实质是正电荷发生了转移； C．金属导体中自由电子定向移动的方向就是电流的方向； D．家庭中使用的电热水器的发热体用的是超导材料 【答案】A。 【解析】A：用丝绸摩擦过的玻璃棒所带的电荷为正电荷，用它靠近带正电的物体时，同种电荷会相互排斥，故A正确。【出处：21教育名师】 B：摩擦起电的实质是使电子从一个物体转移到另一个物体，故B错误。 C：金属导体中自由电子带负电，电子定向移动的方向与电流的方向相反，故C错误。 D：家庭中使用的电热水器的发热体是利用焦耳定律来工作的，发热体要有电阻，而超导体的电阻为0，故D错误。故选A。 3.关于导体和绝缘体，下列说法正确的是（　）。 A．绝缘体对电流的阻碍作用大，但能够带电； B．金属能够导电的原因是因为金属里面的电子都能自由移动； C．能够导电的物体叫导体，不能导电的物体叫绝缘体； D．绝缘体不能导电的原因是因为绝缘体内没有电子 【答案】A。 【解析】A：绝缘体对电流的阻碍作用大，不容易导电，但能带电，故A正确。 B：金属是导体，金属能够导电的原因是由于金属里面有大量的自由电子，故B错误。 C：根据定义可知，容易导电的物体叫导体，不容易导电的物体叫绝缘体，故C错误。 D：绝缘体不能导电的原因是因为绝缘体内部几乎没有自由电荷，但电子很多，故D错误。故选A。 4.下列物品中，通常情况下属于导体的是（　）。 A．玻璃杯；B．陶瓷碗；C．铁锅；D．塑料勺 【答案】C。 【解析】根据常见的导体和绝缘体进行判断。常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等；常见的绝缘体包括：塑料、陶瓷、橡胶、空气、玻璃等。 所以，玻璃杯、陶瓷杯、塑料勺通常情况下都属于绝缘体，铁锅属于导体。故选C。 5.铜常被用来制作导线，因为它具有（　）。 A．良好的导电性；B．良好的导热性；C．良好的弹性；D．较大的硬度 【答案】A。 【解析】铜是导体，容易导电，具有良好的导电性，因此常被用来制造导线，故A符合题意。 6.下列有关“电”的说法正确的是（　）。 A．摩擦起电的实质是产生了新的电荷；B．电荷之间不一定能相互吸引； C．电荷只要运动就能形成电流； D．电荷的定向移动的方向就是电流的方向 【答案】B。 【解析】A：摩擦起电的实质，并不是产生了新的电荷，只是通过摩擦，使电子由一个物体转移到另一个物体，得到电子的物体带负电，失去电子的物体带正电；故A错误。 B：同种电荷相互排斥，异种电荷相互吸引，故B正确。 C：光有运动的电荷不一定能形成电流，电荷的定向移动才会形成电流；故C错误。 D：电荷的定向移动形成电流，物理学中把正电荷定向移动的方向规定为电流的方向，故D错误。故选B。 7.如图所示，为用细线吊着的A、B、C、D四个带电小球分别靠近时的情形，已知A带负电，则B、C、D三个小球所带电荷的种类分别是（　）。 A．正、负、负；B．负、正、正；C．负、负、正；D．正、负、正 【答案】A。 【解析】由图可知，A带负电，AB吸引，故B带正电；B与D吸引，故D带负电；C与D排斥，故C带负电；故正确答案是正、负、负。故选A。 8.图中的几种用电器正常工作时的电流接近4A的是（　）。 A．家庭电扇 B．笔记本电脑 C．台灯 D．电饭锅 【答案】D。 【解析】家用电器的额定电压都是220V，根据P=UI得，工作电流为4A的用电器的电功率是880W。 A：电扇功率一般低于100W，故A错误。 B：笔记本电脑的功率一般低于100W，故B错误。 C：台灯的功率约为40W，故C错误。 D：电饭煲的功率约为900W，故D正确。故选D。 9.图中的四个电路图中，与实物图对应的是（ ）。 【答案】B。 【解析】由实物图可知，电流从电源的正极出发，分别流经两个灯泡，经过一个灯泡后，直接回到负极，经过另一个灯泡后，再经过开关，回到负极，两灯并联，开关控制一只灯泡，对各选项逐一分析。在A中，两只灯泡串联，不合题意；在B中，两只灯泡并联，开关控制一只灯泡，符合题意；在C中，两只灯泡并联，开关控制两只灯泡，不合题意；在D中，开关闭合后，一只灯泡被短路，不合题意。故选B。 10.小强吧台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）。台灯开关和灯泡用S2、L2表示；当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（　）。 A B C D 【答案】B。 【解析】A：当闭合开关Sl、断开S2时，灯泡L1不亮，所以不符合题意。 B：当闭合开关Sl、断开S2时，灯泡L1亮，当闭合开关S2、断开S1时，灯泡都不亮，当Sl、S2都闭合时，两灯都亮，图中两灯并联，所以如果指示灯损坏，L2不受影响，还能发光，符合题意。 C：当闭合开关S2、断开S1时，灯泡L2亮，所以不符合题意。 D：当闭合开关S2、断开S1时，两灯泡都亮，所以不符合题意。故选B。 11. 如图所示的电路中，当开关闭合时，小灯泡能发光的是（ ）。 【答案】A。 【解析】A、开关闭合后，为灯泡的基本电路，故A正确；BCD、开关闭合后，形成电源电路，故BCD错误。故选A。 12.在连接电路的过程中，下列措施中必要的是（ ）。 A.开关应接在靠近电源正极的地方； B.一定要从电源的正极出发，逐个顺次连接元件； C.一定要从电源的负极出发，逐个顺次连接元件； D.连接过程中开关应断开 【答案】D。 【解析】A、串联电路中任意位置的开关都控制整个电路，没有必要一定接在靠近电源正极的地方，故A不正确。 BC、串联电路中，各电路元件首首相连、尾尾相连组成电路，从正极或从负极连接都可以，故BC不正确。 D、为了保护电路在连接电路的过程中，开关应断开，故D正确。故选D。 13.如图所示，开关S的作用是（ ）。 A.控制整个电路 B.只控制灯L1 C.只控制灯L2 　 D.控制L1和L2 【答案】C。 【解析】电流从电源的正极出发，分成两路，一路流过L 1 ，然后回到电源负极，构成一闭合回路；另一路流过开关S和灯L 2 ，然后回到电源负极，可见S只控制灯L 2 。故答案是C。 14.如图所示的电路图中，开关S同时控制电灯和电铃的是（ ）。 【答案】C。 【解析】A、电灯和电铃并联，开关控制电铃不能控制灯泡，不符合题意。 B、电灯和电铃并联，开关控制灯泡不能控制电铃，不符合题意。 C、电灯和电铃并联开关位于干路，能同时同时控制电灯和电铃，符合题意。 D、电灯、电铃以及开关并联，开关闭合后形成电源短路，不符合题意。故选C。 15．如图所示，与实物一致的电路图是（　）。 A B C D 【答案】B。 【解析】分析实物图可知，电流从正极出发，经电流表、灯泡L1、开关、灯泡L2回负极，电压表并联在L1两端；B图与实物图符合。 A图两灯泡并联，与实物图不符合；C图电压表并联在L2两端了，与实物图不符合；D图电压表并联在电源两端了，与实物图不符合。故选B。 16.为了生活方便，卧室里的同一个照明灯通常用两个开关控制。一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（　）。 A B C D 【答案】A。 【解析】A：图中S1和S2为单刀双掷开关，S1向上掷时灯泡不发光，S1向下掷时灯泡发光；S2向上掷时灯泡发光，S2向下掷时灯泡不发光，任意一个开关都可以开灯、关灯，符合题意； B：图中两个单刀开关串联，相互影响，只有两个开关都闭合时，灯泡才发光，不符合题意； C：图中S1为单刀双掷开关，S2为单刀开关，当S2断开时，无论S1往哪个方向掷，灯泡都不能发光，不符合题意； D：图中两个单刀开关并联，闭合S1或S2都能使灯泡发光，但是只有两个开关都断开时，灯泡才熄灭，不符合题意。故选A。 17.高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。下列电路图能实现上述功能的是（　）。 A B C D 【答案】A。 【解析】两间洗手间的门都关上时灯才会发光说明两开关相互影响、不能独立工作即为串联且控制灯泡。 由题知，两个洗手间都有人并锁住时，灯亮；如果两洗手间都没有人或者只有一个有人时，灯不亮。 A：由电路图可知，两开关都闭合时灯泡发光，符合题意，故A正确； B、D：由电路图可知，两开关都闭合时灯不亮，且会发生电源短路，故BD不正确； C：由电路图可知，闭合任意一个开关，灯泡都发光，不符合题意，故C不正确。故选A。 二、填空题（每空2分，共34分） 18.如图所示，当开关S1，S2都断开时，电路处于 状态；当S1闭合，S2断开时，电路处于 状态；当开关S1，S2都闭合时，电路处于______状态。 【答案】开路，通路，短路。 【解析】当开关S1，S2都断开时，电路中没有电流，电路处于开路状态；当S1闭合，S2断开时，电路中有电流通过灯泡，处于通路状态。 当开关S1，S2都闭合时，导线直接连接电源的两端，电路处于短路状态。 故答案为：开路，通路，短路。 19.电路中提供电能的是 ，消耗电能的是 ，输送电能的是 ，控制电能输送的是 。 【答案】电源；用电器；导线；开关。 【解析】电路中各元件的作用：电源的作用是提供电能；用电器的作用是消耗电能，将电能转化成其他形式的能；导线是连接各元件，输送电能；开关的作用是控制电路通断，控制输送电能的。 故答案为：电源；用电器；导线；开关。 20.城市中的路灯是 联的；家庭中的用电器大多是 联的；圣诞树上使用的“满天星”小彩灯有些是串联和并联 而成的。 【答案】并；并；串。 【解析】（1）城市中的路灯和家庭中的用电器，都可以单独工作，并且互不影响，因此城市中的路灯和家庭中的用电器是并联的； （2）串联电路的总电压等于各用电器电压之和．由于小彩灯的工作电压很小，所以只能将它们串联接在家庭电路中。 故答案为：并；并；串。 21.如图所示，要使灯L1和灯L2串联在电路中，应闭合的开关是 ；要使灯L1和灯L2并联在电路中，应闭合的开关是 ；开关 不能同时闭合，否则会发生短路。 【答案】S2；S1和S3；S2和S3。 【解析】要使灯L1、L2串联，则应将两灯首尾相连接到电源两端，则由图可知只能闭合S
