20CS03-1：一体化预制泵站选用与安装（一）.pdf

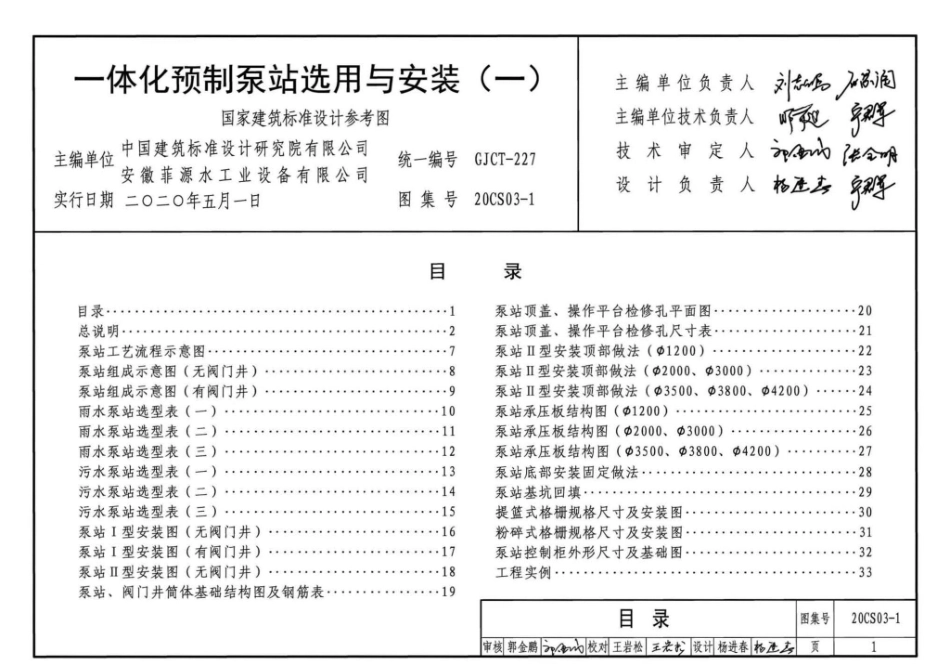

20CS03-1一体化预制泵站选用与安装（一）参考图集组织编制：中国建筑标准设计研究院中国计刻虫版社一体化预制泵站选用与安装（一）主编单位负责人刘志润国家建筑标准设计参考图主编单位技术负责人宁群主编单位中国建筑标准设计研究院有限公司统一编号GJCT-227技术审定人张全明安徽菲源水工业设备有限公司设计负责人实行日期二0二0年五月一日图集号20CS03-1杨志宁群目录泵站顶盖、操作平台检修孔平面图20总说明2泵站顶盖、操作平台检修孔尺寸表21泵站工艺流程示意图7泵站型安装顶部做法(1200)22泵站组成示意图（无阀门井）8泵站型安装顶部做法(2000、3000)23泵站组成示意图（有阀门井）9泵站型安装顶部做法(3500、3800、4200)24雨水泵站选型表（一）10泵站承压板结构图(1200)25雨水泵站选型表（二）11泵站承压板结构图(2000、3000)26雨水泵站选型表（三）12泵站承压板结构图(3500、3800、4200)27污水泵站选型表（一）13泵站底部安装固定做法28污水泵站选型表（二）14泵站基坑回填29污水泵站选型表（三）15提篮式格栅规格尺寸及安装图30泵站I型安装图（无阀门井）16粉碎式格栅规格尺寸及安装图31泵站I型安装图（有阀门井）17泵站控制柜外形尺寸及基础图32泵站型安装图（无阀门井）18工程实例33泵站、阀门井筒体基础结构图及钢筋表19目录图集号20CS03-1审核郭金鹏校对王岩松王岩设计杨进春杨页1
