20CJ88-1 20CS02-1：餐厨废弃物智能处理设备选用与安装(一).pdf

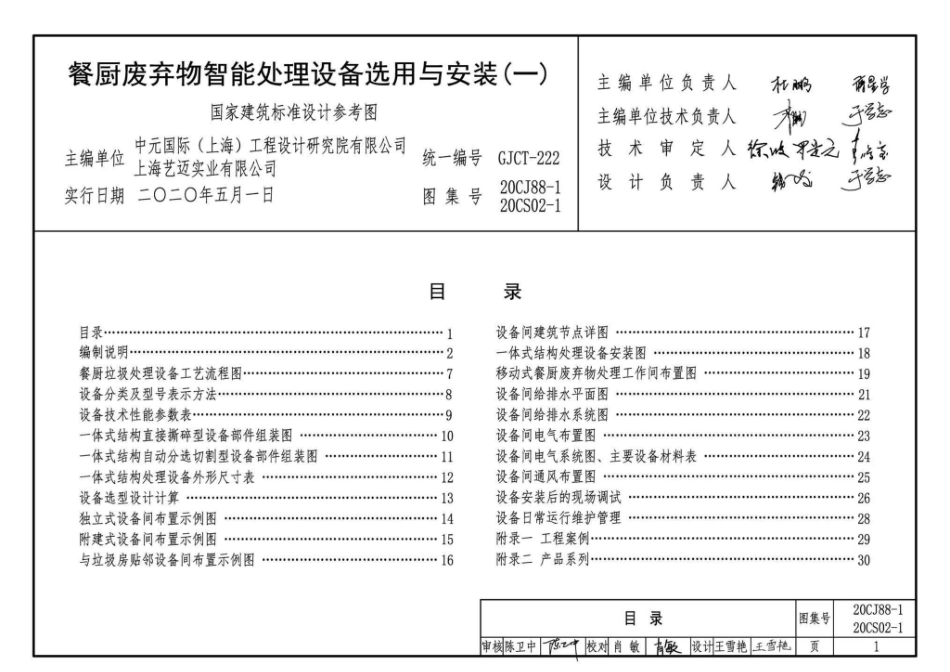

餐厨废弃物智能处理设备选用与安装（一）主编单位负责人商学国家建筑标准设计参考图主编单位技术负责人加于学志中元国际（上海）工程设计研究院有限公司主编单位统一编号GJCT-222技术审定人徐波是元上海艺迈实业有限公司20CJ88-1设计负责人锡于学志实行日期二O二0年五月一日图集号20CS02-1目录1设备间建筑节点详图17编制说明2一体式结构处理设备安装图18餐厨垃圾处理设备工艺流程7移动式餐厨废弃物处理工作间布置图19设备分类及型号表示方法8设备间给排水平面图21设备技术性能参数表.9设备间给排水系统图22一体式结构直接撕碎型设备部件组装图.10设备间电气布置图23一体式结构自动分选切割型设备部件组装图11设备间电气系统图、主要设备材料表24一体式结构处理设备外形尺寸表12设备间通风布置图25设备选型设计计算13设备安装后的现场调试26独立式设备间布置示例图14设备日常运行维护管理28附建式设备间布置示例图15附录一工程案例29与垃圾房贴邻设备间布置示例图16附录二产品系列30目录图集号20CJ88-120CS02-1审核陈卫中陈校对肖敏肖敏设计王雪艳王雪艳页1
