20CJ40-54：建筑防水系统构造（五十四）.pdf

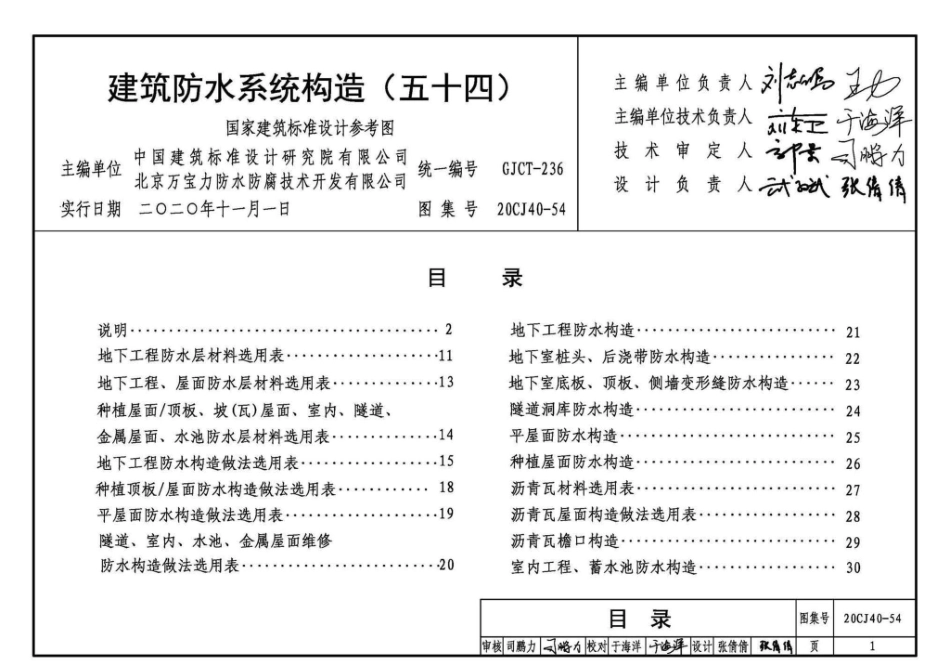

建筑防水系统构造（五十四）主编单位负责人刘志国家建筑标准设计参考图主编单位技术负责人于海洋主编单位中国建筑标准设计研究院有限公司技术审定人GJCT-236部司鹏力北京万宝力防水防腐技术开发有限公司统一编号设计负责人武斌张倩倩实行日期二0二0年十一月一日图集号20CJ40-54目录说明2地下工程防水构造21地下工程防水层材料选用表11地下室桩头、后浇带防水构造22地下工程、屋面防水层材料选用表13地下室底板、顶板、侧墙变形缝防水构造23种植屋面/顶板、坡（瓦）屋面、室内、隧道、隧道洞库防水构造24金属屋面、水池防水层材料选用表14平屋面防水构造25地下工程防水构造做法选用表15种植屋面防水构造26种植顶板/屋面防水构造做法选用表18沥青瓦材料选用表27平屋面防水构造做法选用表19沥青瓦屋面构造做法选用表28隧道、室内、水池、金属屋面维修沥青瓦檐口构造29防水构造做法选用表20室内工程、蓄水池防水构造30目录图集号20CJ40-54审核司鹏力力校对于海洋洋设计张倩倩页12编制依据4材料介绍地下工程防水技术规范GB50108-20084.1T-8000高分子水性喷涂永粘防水涂料。屋面工程质量验收规范GB50207-2012双组分改性沥青基防水涂料。其中A组分由乳化沥青、地下防水工程质量验收规范GB50208-2011高分子改性材料、助剂等组成，B组分为特种破乳剂。常温屋面工程技术规范GB50345-2012施工，不溶于水，粘结性能优异。能与多种防水材料叠合使城市综合管廊工程技术规范GB50838-2015用。按产品类型分为平面型(P型)和立面型(F型)。种植屋面工程技术规程JGJ155-2013特点：住宅室内防水工程技术规范JGJ298-2013(1)水性环保。该产品在生产、施工和成品阶段均不释高分子改性沥青水性喷涂防水涂料T/CBMF84-2020放有害物质，环保指标符合建筑防水涂料中有害物质限高粘抗滑移防水涂料Q/DXWBL0015-2020量JC1066-2008中水性建筑防水涂料A级要求。特种节点密封膏Q/DXWBL0006-2019(2)采用专业喷涂设备施工，操作简单，喷涂质量易控，本图集依据上述规范编制，当标准规范修编或有新的标喷涂设备小巧，施工现场移动方便，可用电驱动也可用油驱准规范实施时，本图集与现行工程建设标准不符的内容、限动。制或淘汰的技术或产品，视为无效。工程技术人员在参考使(3)常温施工，现场施工无需加热，安全环保。用时，应注意加以区分，并应对本图集相关内容进行复核后(4)与140g/m2聚酯无纺布复合可作为一道防水层使用。(涂料防水层厚度不含聚酯无纺布，聚酯无纺布搭接宽度不3适用范围小于80mm),也可以复合其他防水材料。无论是与结构基面3.1适用于工业与民用建筑的地下室、屋面及种植屋面/顶还是其他材料复合使用，均具有良好的粘结力以及优异的复板、非饮用水池、室内有防水设防要求区域的防水工程。粘性3.2适用于人防、地铁、隧道洞库、城市综合管廊等防水(5)具有自愈性，耐高、低温性能良好。工程执行标准：高分子改性沥青水性喷涂防水涂料T/CBMF84-2020V类。主要性能指标见表2。说明图集号20CJ40-54审核司鹏力力校对于海洋于洋设计张倩倩页3
