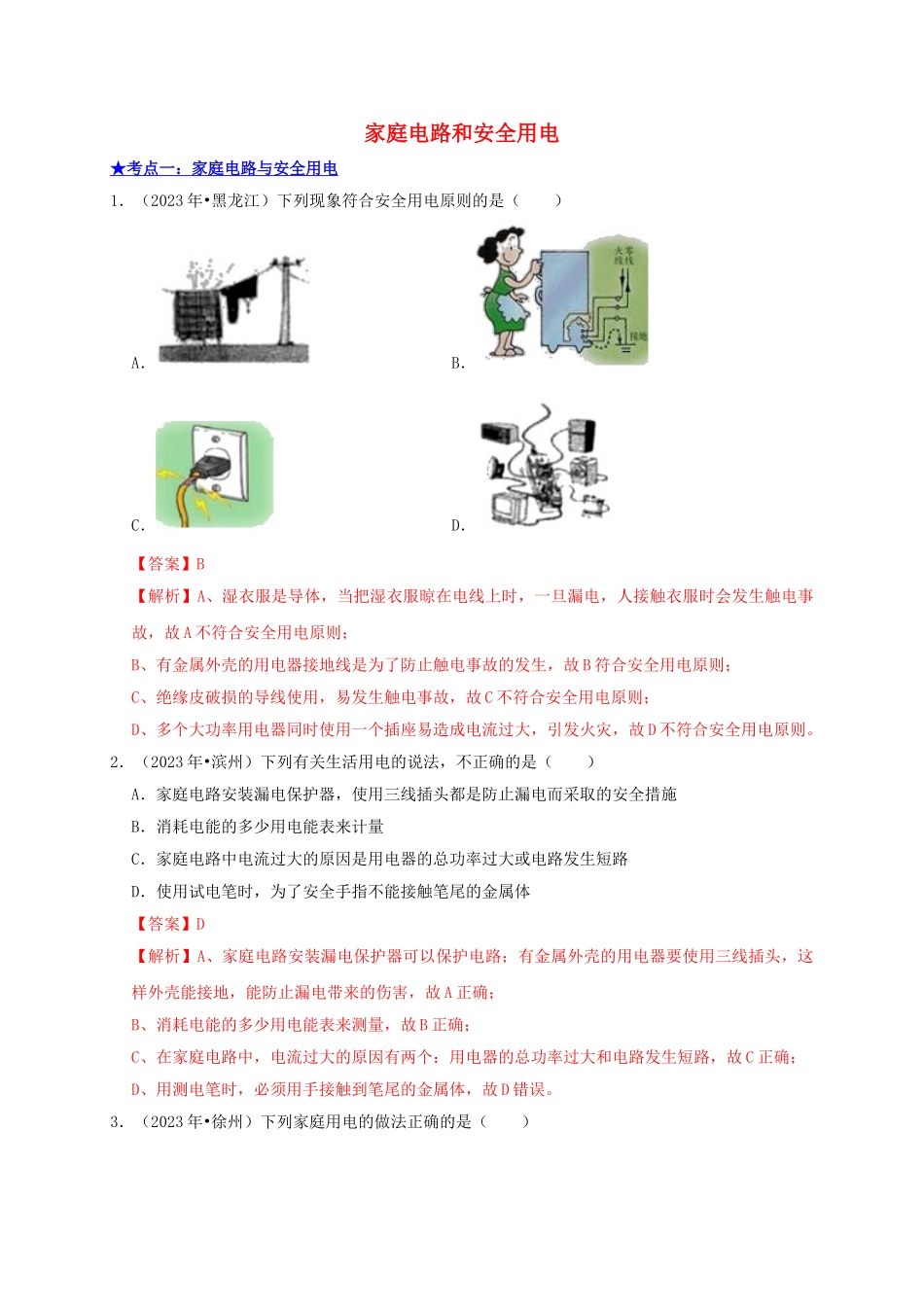

家庭电路和安全用电 ★考点一：家庭电路与安全用电 1．（2023年•黑龙江）下列现象符合安全用电原则的是（　　） A． B． C． D． 【答案】B 【解析】A、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A不符合安全用电原则； B、有金属外壳的用电器接地线是为了防止触电事故的发生，故B符合安全用电原则； C、绝缘皮破损的导线使用，易发生触电事故，故C不符合安全用电原则； D、多个大功率用电器同时使用一个插座易造成电流过大，引发火灾，故D不符合安全用电原则。 2．（2023年•滨州）下列有关生活用电的说法，不正确的是（　　） A．家庭电路安装漏电保护器，使用三线插头都是防止漏电而采取的安全措施 B．消耗电能的多少用电能表来计量 C．家庭电路中电流过大的原因是用电器的总功率过大或电路发生短路 D．使用试电笔时，为了安全手指不能接触笔尾的金属体 【答案】D 【解析】A、家庭电路安装漏电保护器可以保护电路；有金属外壳的用电器要使用三线插头，这样外壳能接地，能防止漏电带来的伤害，故A正确； B、消耗电能的多少用电能表来测量，故B正确； C、在家庭电路中，电流过大的原因有两个：用电器的总功率过大和电路发生短路，故C正确； D、用测电笔时，必须用手接触到笔尾的金属体，故D错误。 3．（2023年•徐州）下列家庭用电的做法正确的是（　　） A．导线直接接入插座 B．手拿测电笔金属杆 C．湿手拔插头 D．用电器外壳接地 【答案】D 【解析】A、导线直接接入插座，导线裸露在外面，容易触电，不符合安全用电原则，故A错误； B、手握测电笔金属杆判断插座中是否有电会造成触电，不符合安全用电原则，故B错误； C、直接用湿手去拔插头，因生活用水是导体，易引发触电，不符合安全用电原则，故C错误； D、有金属外壳的用电器接地线是为了防止触电事故的发生，符合安全用电原则，故D正确。 4．（2023年•莱芜区）关于家庭电路和安全用电，下列说法正确的是（　　） A．家庭电路中，电能表是测量家用电器总功率的仪表 B．家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替 C．雷雨天气可以站在大树下避雨 D．发生触电事故时，不能用手去拉，应先切断电源再进行抢救 【答案】D 【解析】A、电能表是测量电路消耗电能（或测量电功）的仪表，故A错误； B、铜丝或铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故B错误； C、雷雨天，雷电容易接触高的物体，雷雨天在大树下避雨容易发生触电，所以应避免在大树下避雨，故C错误； D、发现有人触电后，如果用手去拉触电者，也会造成触电事故的发生，应该首先切断电源，然后再进行其他的救护措施，故D正确。 5．（2023年•呼伦贝尔）下列做法中符合安全用电要求的是（　　） A．发现有人触电应立即用手将人拉开 B．家庭电路中应安装空气开关或保险丝 C．有金属外壳的用电器一般使用两脚插头 D．使用螺丝刀式的试电笔时手指不能接触上端的金属帽 【答案】B 【解析】A、发现有人触电，应当先断开电源，不能用手将人拉开，否则施救者也会触电，故A错误； B、为用电安全，家庭电路中应安装保险丝或空气开关，故B正确； C、用电器的金属外壳要接地，防止金属外壳漏电时发生触电事故，故要使用三角插头，故C错误； D、螺丝刀式试电笔使用时，手指要接触上端的金属帽，千万不要接触笔尖金属体，故D错误。 6．（2023年•雅安）下列关于家庭电路和安全用电的说法中正确的是（　　） A．空气开关跳闸后，应立即合上 B．只要人体接触火线就会发生触电事故 C．测电笔可用于检测物体带正电还是带负电 D．使用三脚插头是为了防止触电而采取的安全措施 【答案】D 【解析】A、因为电路有短路或用电器总功率过大，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故A错误； B、人体接触火线时不一定就触电，比如人站在干燥的木凳上单手接触火线时，电流不能在人体形成回路，不会触电，故B错误； C、家庭电路的检测中，用测电笔辨别火线与零线，故C错误； D、三脚插头的用电器使用三孔插座时，金属外壳接入大地，避免发生触电事故；故D正确。 7．（2023年•百色）下列做法中符合安全用电原则的是（　　） A．家庭电路中控制用电器的开关一定要接在火线上 B．把用电器的三脚插头改成两脚插头使用 C．用电器的金属外壳不用接地线 D．用湿抹布擦拭带电的插座面板 【答案】A 【解析】A、在家庭电路中，应将控制用电器的开关接在火线上。故A符合安全用电原则； B、用电器带有金属外壳或者经常有水，其金属外壳一定要通过三孔插座接地，以防用电器外壳带电，危及人身安全，将用电器三脚插头改成两脚插头使用的作法是错误的。故B不符合安全用电原则； C、金属外壳的用电器要接地，防止金属外壳漏电，发生触电事故。故C不符合安全用电原则； D、因为湿抹布是导体，用湿抹布擦拭带电的插座面板，容易发生触电事故。故D不符合安全用电原则。 8．（2023年•朝阳）关于家庭电路和安全用电，下列说法正确的是（　　） A．家庭电路中，空气开关“跳闸”，一定是发生了短路故障 B．使用试电笔时手不能接触笔尾金属体 C．开关必须要接在用电器和零线之间 D．家用电器达到使用寿命应及时更换 【答案】D 【解析】A、家庭电路中空气开关跳闸可能是发生了短路，或用电器总功率过大，电路电流太大造成的。故A错误。 B、使用测电笔时，应让手与笔尾的金属体接触，才是正确的，当氖管发光时，说明接触的是火线。故B错误； C、控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，不易发生触电事故。故C错误； D、保险装置、插座、导线、家用电器等达到使用寿命应及时更换。故D正确。 9．（2023年•辽阳）下列有关家庭电路和安全用电的说法正确的是（　　） A．使用试电笔时，不能接触笔尾金属体 B．用电器的开关发生短路时，会造成空气开关自动断开 C．站在地面上的人，因碰火线而触电时，漏电保护器会切断电路 D．冰箱使用三脚插头，是为了防止电流过大引起火灾 【答案】C 【解析】A、使用试电笔时，手应接触笔尾的金属体，这样才能正确辨别火线和零线，故A错； B、用电器的开关发生短路时，开关闭合，用电器正常工作，不会造成空气开关自动断开，故B错； C、站在地上的人接触三孔插座里的火线发生触电时，一部分电流会流向大地，不流回零线，此时漏电保护器自动切断电路，故C正确； D、冰箱使用三脚插头，是为了将冰箱的金属外壳接地，防止因外壳漏电而发生触电事故，故D错。 故选：C。 10．（2023年•天津）如图中的家庭电路元件，连接顺序正确的是（　　） A． B． C． D． 【答案】B 【解析】电能表的测量整个家庭消耗电能的多少，一定安装在最前面。 开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。 电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险装置安装在总开关的后面。故只有B正确。 11．（2023年•铜仁市）家庭电路的电压值远远超过了安全值，为了防范触电事故，以下做法错误的是（　　） A．不靠近高压带电体 B．不弄湿用电器，不损坏绝缘层 C．更换灯泡、挪动电器前，应先断开电源开关 D．有人发生触电事故时，可以直接用手去拉触电者进行施救 【答案】D 【解析】A、不接触低压带电体，不靠近高压带电体，符合安全用电原则，故A正确； B、弄湿用电器，损坏绝缘层会造成人体直接或间接与火线接触，从而造成触电事故，故B正确； C、更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故C正确； D、遇到有人触电，应先切断电源，避免救治的人触电，故D错误。 12．（2023年•攀枝花）如图是家庭电路正常工作的一部分。下列说法中正确的是（　　） A．导线B与大地之间的电压为220V B．保险丝能在有人触电时自动切断电路 C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地 D．闭合开关后测电笔先后插入插座的左右插孔，氖管都发光 【答案】C 【解析】A、由图知，保险丝安装在火线上，A是火线，B是零线，零线B与大地之间的电压为0V，故A错误； B、保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，但有人触电时电路的电流不是很大，保险丝不会自动切断电路，故B错误； C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金属外壳的用电器漏电发生触电事故，故C正确； D、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左氖管不发光，插入插座的右插孔氖管发光，故D错误。 13．（2023年•山西）“创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比赛，以下选项应抢答“对”的是（　　） A．用湿毛巾擦拭正在发光的台灯 B．开关连接在零线和用电器之间 C．保险丝烧断后最好用铜丝替代 D．家用电器金属外壳一定要接地 【答案】D 【解析】A、用湿布擦拭正在发光的台灯，湿布导电容易使人触电，故A错误； B、控制电路的开关应该接在火线和用电器之间，防止开关断开时，用电器仍然和火线连接造成触电事故，故B错误； C、保险丝采用电阻率大熔点低的铅锑合金制成，在电流过大时能自动切断电源；铜丝的熔点高，在电流过大时不能自动切断电源，不能起到保险的作用，故禁止用铜丝等导线代替，故C错误； D、金属外壳的用电器，外壳一定要接地，防止外壳漏电，发生触电事故，故D正确。 14．（2023年•哈尔滨）下列关于安全用电的描述，不符合用电原则，需要改正的是（　　） A．发生触电事故时应立即切断电源 B．使用验电笔检验插座的相线 C．电水壶接电线路示意图 D．家庭电路连接示意图 【答案】D 【解析】A、发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电事故，故A符合用电原则； B、使用测电笔检验插座的相线时，手要接触笔尾金属体，故B符合用电原则； C、带保险丝的一端与火线连接，中间一条与零线连接，接电水壶外壳的一条与地线连接，故C符合用电原则； D、灯泡的正确接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；图中开关接在零线上，是错误接法，需要改正，故D不符合用电原则。 15．（2023年•烟台）利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是（　　） A．只有（1）（2） B．只有（2）（3） C．只有（3）（4） D．只有（1）（4） 【答案】D 【解析】笔尖接触要检测的导线，手接触笔尾金属体，当笔尖接触检测导线时，氖管发光的是火线，氖管不发光的是零线。故（1）（4）正确。 16．（2023年•十堰）在小明家照明电路中，控制客厅灯的开关应接在　 　线和灯之间：他用测电笔检测电路操作方法正确的是　 　图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路　 　（选填“增接零线”、“加接地线”或“加接空气开关”）。 【答案】火；甲；加接地线 【解析】从安全用电角度分析，开关和开关控制的用电器之间应该是串联的，开关必须接在火线和用电器之间。 使用测电笔时，笔尖接触被检测的导线，手接触笔尾金属体。氖管发光的是火线，氖管不发光的是零线。 洗衣机等家用电器都应使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，洗衣机在使用时，接触到金属门手柄会“麻手”，这就说明出现了漏
