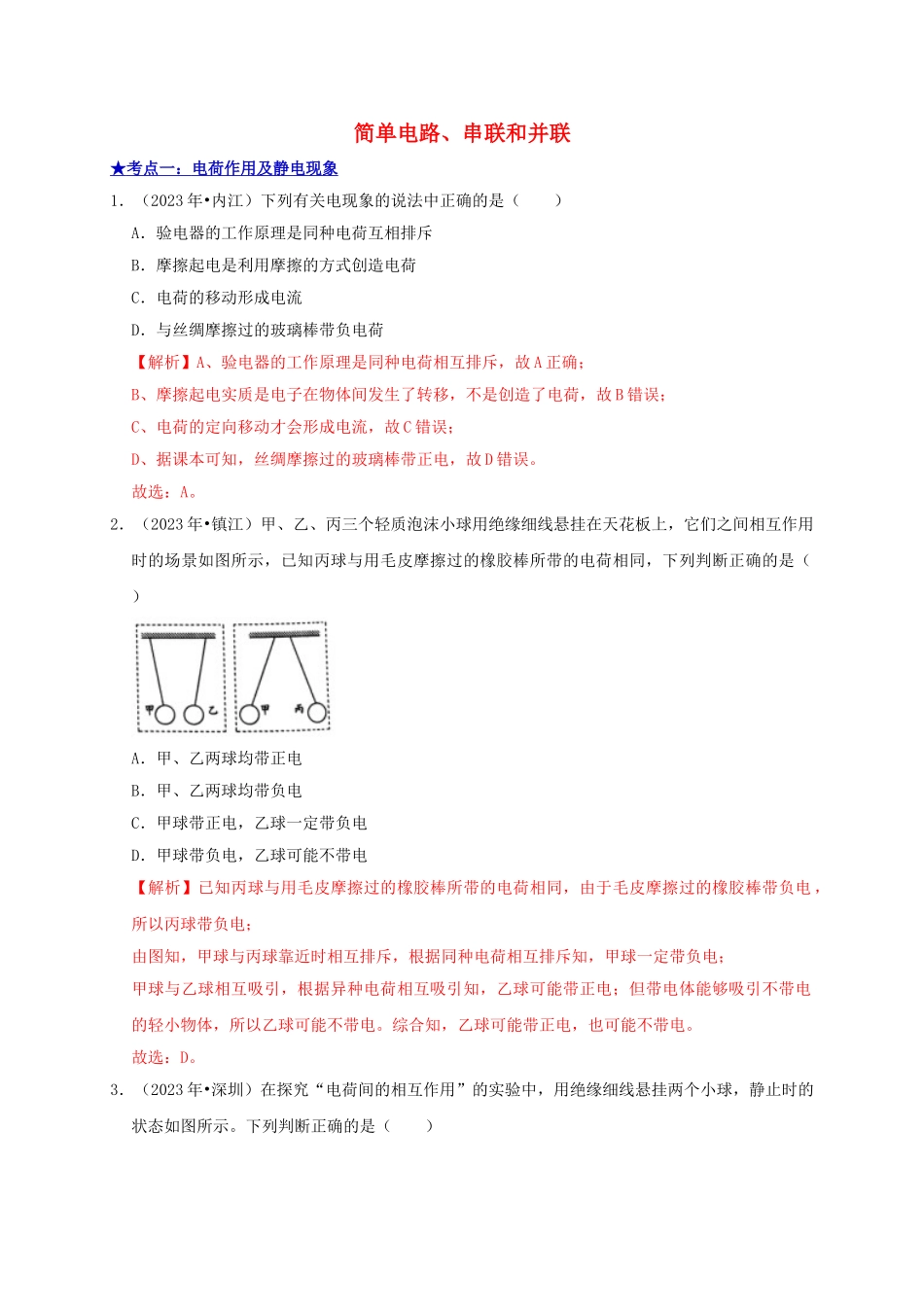

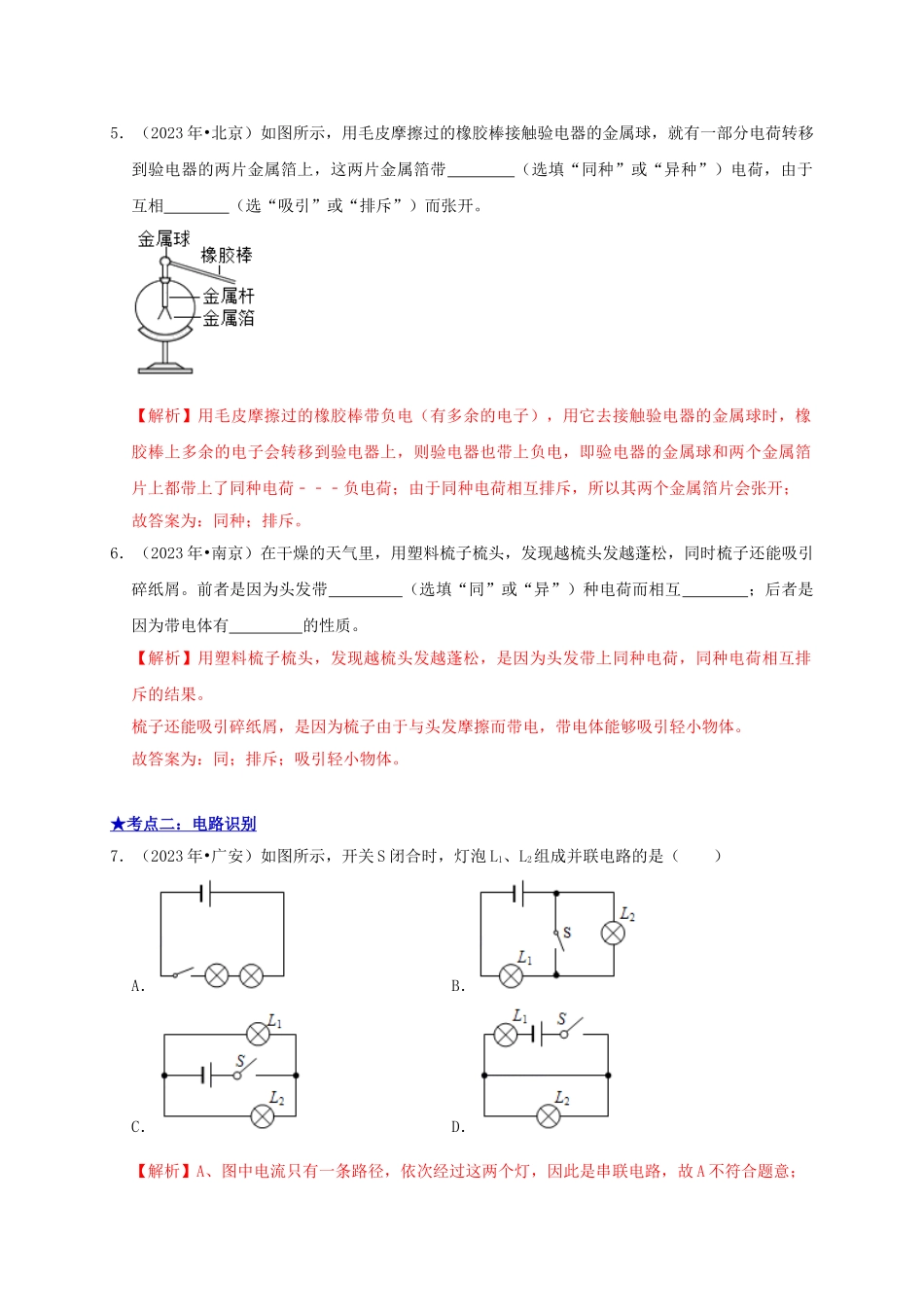

简单电路、串联和并联 ★考点一：电荷作用及静电现象 1．（2023年•内江）下列有关电现象的说法中正确的是（　　） A．验电器的工作原理是同种电荷互相排斥 B．摩擦起电是利用摩擦的方式创造电荷 C．电荷的移动形成电流 D．与丝绸摩擦过的玻璃棒带负电荷 【解析】A、验电器的工作原理是同种电荷相互排斥，故A正确； B、摩擦起电实质是电子在物体间发生了转移，不是创造了电荷，故B错误； C、电荷的定向移动才会形成电流，故C错误； D、据课本可知，丝绸摩擦过的玻璃棒带正电，故D错误。 故选：A。 2．（2023年•镇江）甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同，下列判断正确的是（　　） A．甲、乙两球均带正电 B．甲、乙两球均带负电 C．甲球带正电，乙球一定带负电 D．甲球带负电，乙球可能不带电 【解析】已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同，由于毛皮摩擦过的橡胶棒带负电，所以丙球带负电； 由图知，甲球与丙球靠近时相互排斥，根据同种电荷相互排斥知，甲球一定带负电； 甲球与乙球相互吸引，根据异种电荷相互吸引知，乙球可能带正电；但带电体能够吸引不带电的轻小物体，所以乙球可能不带电。综合知，乙球可能带正电，也可能不带电。 故选：D。 3．（2023年•深圳）在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示。下列判断正确的是（　　） A．两球一定带同种电荷 B．两球可能带异种电荷 C．两球可能一个带电，一个不带电 D．两球均只受两个力 【解析】A、由于同种电荷互相排斥，两带电小球表现出排斥现象，所以，两球一定带同种电荷，故A正确； B、异种电荷互相吸引，两带电小球没有吸引紧贴，所以，两球不可能带异种电荷，故B错误； C、带电体会吸引不带电的物体，若一个带电一个不带电，则两球会相互吸引紧贴，故C错误； D、由受力分析可得，两小球均受到重力、绳子给的拉力、小球所带同种电荷间的排斥力，故两球均受三个力，故D错误； 故选：A。 4．（2023年•山西）小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。对该现象解释正确的是（　　） A．摩擦的方法创造了电荷使两气球带了电 B．摩擦的方法使气球分子发生转移而带电 C．这种现象与验电器的工作原理相同 D．两气球因带了异种电荷而互相排斥 【解析】AB、摩擦的方法使头发与气球里的电子发生转移，而使头发与气球带异种电荷；不是创造了电荷，也不是分子发生转移，故AB错误； CD、两只相同的气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷；两只相同的气球带的是同种电荷，由于同种电荷相互排斥，所以这种现象与验电器的工作原理相同，故C正确；D错误。 故选：C。 5．（2023年•北京）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带　 　（选填“同种”或“异种”）电荷，由于互相　 　（选“吸引”或“排斥”）而张开。 【解析】用毛皮摩擦过的橡胶棒带负电（有多余的电子），用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了同种电荷﹣﹣﹣负电荷；由于同种电荷相互排斥，所以其两个金属箔片会张开； 故答案为：同种；排斥。 6．（2023年•南京）在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者是因为头发带　 　（选填“同”或“异”）种电荷而相互　 　；后者是因为带电体有　 　的性质。 【解析】用塑料梳子梳头，发现越梳头发越蓬松，是因为头发带上同种电荷，同种电荷相互排斥的结果。 梳子还能吸引碎纸屑，是因为梳子由于与头发摩擦而带电，带电体能够吸引轻小物体。 故答案为：同；排斥；吸引轻小物体。 ★考点二：电路识别 7．（2023年•广安）如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（　　） A． B． C． D． 【解析】A、图中电流只有一条路径，依次经过这两个灯，因此是串联电路，故A不符合题意； B、图中开关断开时，两灯组成串联电路；开关闭合时，灯L2被短路，故B不符合题意； C、图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，故C符合题意； D、图中开关闭合时，灯泡L2被短路，是只有L1的简单电路，故D不符合题意。 故选：C。 8．（2023年•重庆）关于如图电路的判断，正确的是（　　） A．只闭合开关S1时，灯泡L1、L3并联 B．只闭合开关S2时，灯泡L2、L3并联 C．只闭合开关S2、S3时，灯泡L2、L3串联 D．闭合所有开关时，灯泡L1、L2并联，L3短路 【解析】A、由图知，只闭合开关S1时，电流从电源正极流出后，依次通过L3→S1→L1后回到电源负极，所以灯泡L1、L3串联，故A错误； B、由图知，只闭合开关S2时，电流从电源正极流出后，依次通过L3→S2→L2后回到电源负极，所以灯泡L2、L3串联，故B错误； C、由图知，只闭合开关S2、S3时，L3被短路，电流从电源正极流出后通过L2后回到电源负极，电路是L2的简单电路，故C错误； D、由图知，闭合所有开关时，L3被短路，电流从电源正极流出经过S3后分成两支，一支通过L2，另一支通过L1，所以灯泡L1、L2并联，故D正确。 故选：D。 9．（2023年•衡阳）如图所示，下列说法正确的是（　　） A．闭合S2，断开S1、S3，灯L1、L2串联 B．闭合S1、S3，断开S2，灯L1、L2串联 C．闭合S2、S3，断开S1，只有灯L1亮 D．闭合S1、S2，断开S3，只有灯L1亮 【解析】由电路图可知： A、闭合S2，断开S1、S3，L1、L2首尾顺次连接，属于串联，故A正确； B、闭合S1、S3，断开S2，灯L1、L2首首相连、尾尾相连，属于并联，故B错误； C、闭合S2、S3，断开S1，只有灯L1接入电路，灯L2被短路，只有灯L1亮，故C正确； D、闭合S1、S2，断开S3，只有灯L2接入电路，灯L1被短路，只有灯L2亮，故D错误。 故选：AC。 10．（2023年•长沙）下列操作能使图中的小灯泡L1和L2组成串联电路的是（　　） A．闭合开关S1、S2和S3 B．只闭合开关S1和S2 C．只闭合开关S2和S3 D．只闭合开关S3 【解析】要使灯泡L1和L2组成串联电路，应将灯L1和L2首尾相连接到电源两端，则由图可知只要闭合S3，断开S1、S2，故D 符合题意； 若闭合开关S1、S2和S3，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故A不符合题意； 若只闭合开关S1和S2，灯泡L1和L2组成并联电路，故B不符合题意； 若只闭合开关S2和S3，灯L2短路，电流不经过灯L2，只有灯L1连入电路，则灯L1发光，故C不符合题意。 故选：D。 ★考点三：电流表、电压表的使用和读数 11．（2023年•邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　） A．a为电流表，b为电流表 B．a为电压表，b为电流表 C．a为电流表，b为电压表 D．a为电压表，b为电压表 【解析】由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。 故选：B。 12．（2023年•自贡）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　） A．8V 2V B．10V 2V C．2V 8V D．2V 10V 【解析】由电路图可知，两电阻串联，电压表V1测电源的电压，电压表V2测R2两端的电压， 因串联电路中总电压等于各分电压之和，且两电压表指针位置相同确定量程， 所以，电压表V1的量程为0～15V，分度值为0.5V，则电源的电压U＝10V， 电压表V2的量程为0～3V，分度值为0.1V，则R2两端的电压U2＝2V，故CD错误 则R1两端的电压： U1＝U﹣U2＝10V﹣2V＝8V，A正确，B错误。 故选：A。 13．（2023年•百色）如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（　　） A．撤掉导线a，电流表测量的是电路的总电流 B．撤掉导线a，电流表测量的是小灯泡L1的电流 C．撤掉导线b，电流表测量的是小灯泡L2的电流 D．撤掉导线c，电流表测量的是小灯泡L2的电流 【解析】AB、由图可知，撤掉导线a，灯L1和L2并联，电流表没有接入电路，故电流表测量的既不是总电流，也不是小灯泡L1的电流，故AB错误； C、撤掉导线b，电流从电源正极出发分两支，一支经灯泡L1、一支经灯泡L2，然后共同经电流表回负极，即电流表测量的是电路的总电流，故C错误； D、撤掉导线c，电流从电源正极出发经灯泡L2回负极，则电流表测量的是小灯泡L2的电流，故D正确。 故选：D。 14．（2023年•锦州）在研究并联电路电流特点时，按如图所示电路图连接好电路。闭合开关S和S1，观察电表示数，再闭合开关S2，示数保持不变的电流表是　 　（电源电压不变），同时小明观察到电流表A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是　 　。 【解析】（1）由图知，闭合开关S和S1时，电路为L1的简单电路，电流表A1测L1的电流； 再闭合开关S2，两只灯泡并联，A1仍然测L1的电流，A2测量L2支路电流，电流表A2的示数从0增大到一定数值； 由于干路电流大于各支路的电流，所以电流表A2的示数变大； 由于并联电路各支路互不影响，所以电流表A1的示数保持不变。 （2）由图可知，电流表A2的指针向右偏转幅度很小，说明所测的电流较小，电流表选择的量程过大，所以需要改接小量程，也就是将“3A”上的线头改接到“0.6A”处。 故答案为：A1；将“3A”上的线头改接到“0.6A”处。 15．（2023年•云南）如图，电压表的读数是　 　V。 【解析】电压表选0～15V的量程，分度值为0.5V，根据指针位置读数是9.5V。 故答案为：9.5。 ★考点四：串并联电路电流、电压特点 16．（2023年•北京）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（　　） A．灯L1和灯L2串联 B．灯L1和灯L2两端的电压一定相等 C．通过灯L1的电流与通过灯L2的电流一定相等 D．通过灯L1的电流与通过电源的电流一定相等 【解析】A、开关闭合后，电路中有两条并列的电流路径，所以灯L1和灯L2并联，故A错误； B、两灯并联，由并联电路的电压特点可知，两灯两端的电压一定相等，故B正确； C、当两灯泡的规格不相同时，通过灯L1和灯L2的电流一定不相等，当两灯泡的规格相同时，通过灯L1和灯L2的电流一定相等，故C错误； D、通过电源的电流是干路电流，由于干路电流等于各支路电流之和，所以通过灯L1的电流一定小于通过电源的电流，故D错误。 故选：B。 17．（2023年•随州）如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是（　　） A．U2＝U1═U3 I1＝I2 B．U2＝U1+U3 I
