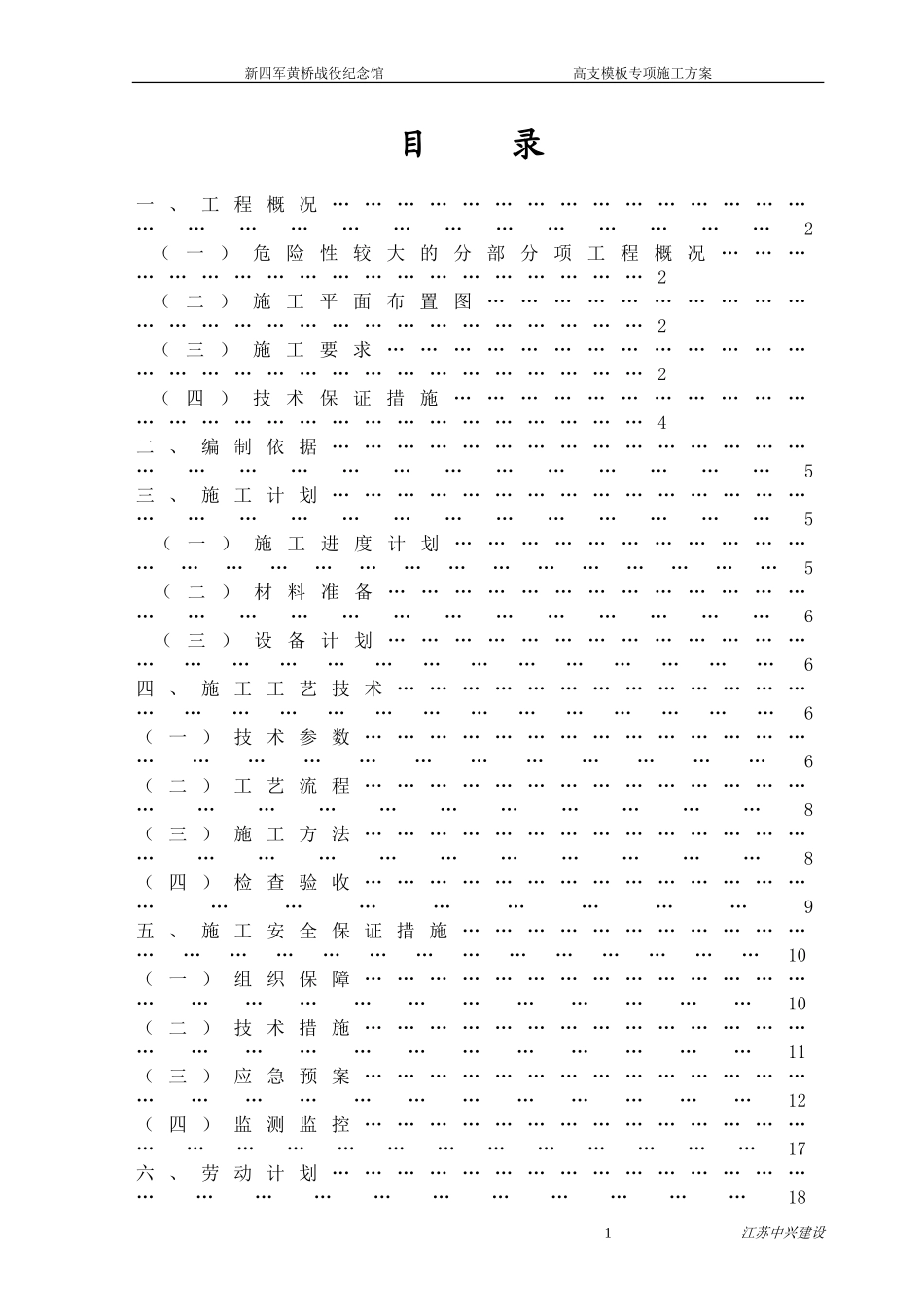

新四军黄桥战役纪念馆 高支模板专项施工方案 目 录 一、工程概况…………………………………………………………………………2 （一）危险性较大的分部分项工程概况…………………………………………………2 （二）施工平面布置图……………………………………………………………………2 （三）施工要求……………………………………………………………………………2 （四）技术保证措施………………………………………………………………………4 二、编制依据…………………………………………………………………………5 三、施工计划…………………………………………………………………………5 （一）施工进度计划……………………………………………………………………5 （二）材料准备……………………………………………………………………6 （三）设备计划………………………………………………………………………6 四、施工工艺技术………………………………………………………………………6 （一）技术参数……………………………………………………………………6 （二）工艺流程…………………………………………………………………8 （三）施工方法…………………………………………………………………8 （四）检查验收……………………………………………………………9 五、施工安全保证措施…………………………………………………………………10 （一）组织保障……………………………………………………………………10 （二）技术措施……………………………………………………………………11 （三）应急预案……………………………………………………………………12 （四）监测监控………………………………………………………………………17 六、劳动计划……………………………………………………………………18 （一）专职安全管理人员………………………………………………………………18 （二）特种作业人员……………………………………………………………………18 七、高支模计算……………………………………………………………………18 一、工程概况 新四军黄桥战役纪念馆工程位于泰兴市黄桥镇致富北路西侧、北环路南侧。 本工程结构形式为现浇钢筋混凝土框架结构。设计使用年限100年。地震设防烈度为六度。耐火等级为一级。 结构层次：1#馆：半地下室一层，地上四层；2#、3#、4#馆：框架二层；接待中心：框架三层； 建筑面积：1#馆：11069.71m2，占地面积：2678.62m2；2#、3#馆：1901.26m2，占地面积：950.63*2=1901.26m2；4#馆：1510.28m2，占地面积：1124.81m2；接待中心：2438.41m2，占地面积：1123.05m2；总工期：398天。 （一）、危险性较大的分部分项工程概况 本工程危险性较大部位主要为： （1）1#馆走道架空层位置，7-8轴交A-G轴，层高19.5m，跨度为17.4m×27.6m，板厚为150，梁截面面积分别为：450×1500、400×1200； （2）1#馆5-7轴交D-E轴及8-10轴交D-E轴,一至四层架空板,层高24.9m,板厚140,跨度12.3m×8.4m； （3）4#馆演播厅，D-G轴交3-8轴间，层高14.4m，跨度18.6m×16.5m，板厚110，梁截面面积为400×1500，最大梁跨度18.6m，按1#馆梁板支撑体系施工； （4）旅游接待中心，3-5轴交D-G轴间，一至二层大厅，跨度13.2m×19.8m，板厚120，最大梁截面300×900，最大梁跨度13.2m，层高9m； 为了保证本项目模板支撑系统的施工质量，防止发生不安全事故，避免造成人员伤亡和财产损失，根据《江苏省支撑模板系统施工安全管理办法》的规定，特编制本高支撑模板系统专项施工技术方案。 （二）、施工平面布置图 施工现场平面布置图附后。 （三）、施工要求 （1）材料质量要求 选用Φ48国标钢管作为支撑，模板选用标准1220*2440*15多层板作为梁及板的面板，选用截面为100*100、50*100方木的作为龙骨，含水率不得大于18%，保证规格一致、平整，平直度控制在1/1000以内。 选用符合国家及行业标准的扣件及U托作为连接支撑体系的构件，方木及支撑不得有弯曲变形、裂缝、腐烂现象。用于施工的钢管、扣件要按规定进行质量检测，禁止使用不合格的钢管、扣件。 堆放模板的场地要平整夯实，场地范围要有明显区分标志，并按防火要求设置防火器材；模板进场后应区分不同规格码放整齐。木工加工机械要按指定位置设置，并应有防噪音等环保措施。 （2）模板支撑系统相关要求 A、模板支撑体系施工必须符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011的有关要求； B、保证结构的形状尺寸及相互位置的准确。 C、梁及楼板使用新板已周转一次板材。保证模板支撑具有足够的强度、刚度和稳定性，能够承受新浇砼质量和侧压力，以及考虑施工时各种荷载。 D、支撑系统应支承在坚实的基面上，使其不能下沉，保持稳定。 E、安装构造简单，装拆方便，不妨碍钢筋绑扎，并缝合严密，保证砼浇捣时无漏浆现象。 F、模板长向拼接应错开布置，以增强模板的整体刚度。 G、根据模板的荷载和部位的刚度布置支撑系统。 H、当跨度大于4m时模板应起拱,起拱高度宜为全跨长度的3/1000，次梁不起拱。 （3）模板安装基本要求 必须符合《混凝土结构工程施工及验收规范》（GB50204-2002）及相关规范要求。即"模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载"。 1）主控项目   A、安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架；上下层支架的立柱应对准，并铺设垫板。 B、在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。   2）一般项目   A、模板安装应满足：模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂；浇筑混凝土前，模板内的杂物应清理干净； B、对跨度不小于4m的现浇钢筋混凝土梁、板，其模板应按要求起拱。 C、固定在模板上的预埋件、预留孔洞均不得遗漏，且应安装牢固其偏差应符合相应规定。 （四）、技术保证措施 （1）组织措施 A、严格执行ISO9002质量标准，按程序文件进行质量管理，按作业指导书进行操作。 B、加强技术管理，明确岗位责任制，做好技术交底，还应组织各班组召开技术交底会，对本项目施工难点进行讲解。 C、工程技术人员在工序开工前将各工序部位的模板安装图详细绘出，工人按图施工，质检员严格按图检查验收。 D、设立专门的测量放线小组，测量仪器及工具事先检查、定期校正。保证支撑体系的垂直及标高正确。 E、模板安装中或完成后，由质安员、施工员在现场指导监督，确保模板支顶方案得到落实和按规范施工，高支模搭设施工完成后按规定进行办理验收。 F、浇筑过程中，派专人监测支架和支承情况，发现下沉、松动和变形情况及时解决，并向有关部门汇报。 （2）主要技术保证措施 A、施工安装前，先检查模板、钢管、构配件质量，不符质量标准的不得投入使用。 B、在钢管脚手架支撑下部位加设底座，使楼板能满足承载力要求。 C、可调底座及可调托座螺栓伸出自由长度不能超过规定长度，要安装足够的交叉支撑，钢管脚手架的水平拉杆要与邻近坚固物连结，使钢管脚手架不产生位移。 D、支模时应遵守边模包底模的原则，梁模与柱模连接处，下料尺寸一般应略为缩短。梁侧模必须有压脚板、斜撑、拉线通直后将梁侧钉固。梁底模板按规定起拱。 E、模板加工时，所有切割面板裁口，要求挂线上锯，下锯后刨平刨直，裁口必须刷901封口胶，以防模板吸水变形。柱、梁顶板模板板缝必须粘贴密封条，以防止板缝漏浆，力求达到清水混凝土效果。 F、螺栓孔的排布要纵横对称，有一定的规律性和装饰性，受力均匀。并得到建筑师和工程师认可。 G、楼板模板厚度要一致，木楞材料要有足够的强度和刚度，木楞面要平整。防止板中部下挠，板底混凝土面不平的现象。 H、板模按规定起拱。 I、支撑要符合规定的主控项目要求，不同直径的钢管不能混用。严格按要求控制钢管安装的垂直度。 J、扣件螺栓拧紧力矩为40—60N·m。 K、梁、板模板支撑必须在砼强度达到设计强度的100%才能拆除。 二、编制依据 《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011； 《建筑施工门式钢管脚手架安全技术规范》JGJ 128-2000； 《木结构设计规范》GB 50005-2003； 《建筑施工模板安全技术规范》 JGJ162-2008； 《混凝土结构工程施工质量验收规范》（GB50204-2002）； 《建筑施工手册》（第三版）中国建筑工业出版社； 《建筑施工工艺标准》中国建筑工业出版社； 《江苏省建设工程高支撑模板系统施工安全管理办法》； 《危险性较大的分部分项工程安全管理方法》建质[2009]87号。 《新四军黄桥战役纪念馆施工图》 《新四军黄桥战役纪念馆施工组织设计》 三、施工计划 （一）施工进度计划 1、1#馆两处高支模施工区域计划于2012年4月10日左右实施，并随着结构的施工流水插入搭设，计划于2012年5月10日完成全部高支模施工。 2、4#馆高支模施工区域计划于2012年4月15日左右实施，并随着周边结构的施工流水插入搭设，计划于2012年4月30日完成全部高支模施工。 3、旅游接待中心高支模施工区域计划于2012年4月8日左右实施，并随着周边结构的施工流水插入搭设，计划于2012年4月15日完成全部高支模施工。 （二）材料准备 按照施工方案做好模板结构体系的主要材料计划，根据施工平面图的要求，组织好所需的材料、机具按计划进场，在指定地点，按规定方式进行储存、堆放，确保施工所需。 材料名称 规格 单位 数量 备注 钢管 DN48/6m 根 7000 已进场 钢管 DN48/4m 根 3500 已进场 钢管 DN48/1.5m 根 3000 已进场 扣件 综合 个 20000 已进场 方木 100*100 根 2000 已进场 方木 50*100 根 3500 已进场 多层板 1220*2440*15 张 1000 已进场 备注：具体材料根据现场实际使用情况再作调整。 （三）设备计划 序号 机械设备 名称 型号 规格 单位 数量 生产能力 进场时间 1 塔 吊 QTZ40 台 2 良好 已进场 2 塔 吊 ST6014 台 1 良好 3 木工电刨 MB510A 台 5 良好 已进场 4 木工电锯 MJ104 台 5 良好 已进场 5 手提锯 台 4 良好 已进场 备注：其它所需设备根据现场情况再作调整。 四、施工工艺技术 （一）技术参数 1、基本参数 根据本工程特点，确定高支模部位梁、板采用18mm厚多层板，支撑体系上层龙骨采用50×100木方，下层龙骨采用100×100方木（或Φ48×3.2mm焊接钢管），内部支架采用Φ48×3.2mm焊接钢管搭设满堂架，立柱顶端采用U型顶托进行高度调节（顶托螺杆高度不能超过150mm）。根据梁截面积数据及楼板厚度，确定如下支撑体系： （1）、梁模板 A、截面H≤1500mm的梁，立杆横向间距600mm，纵向间距600mm，步
