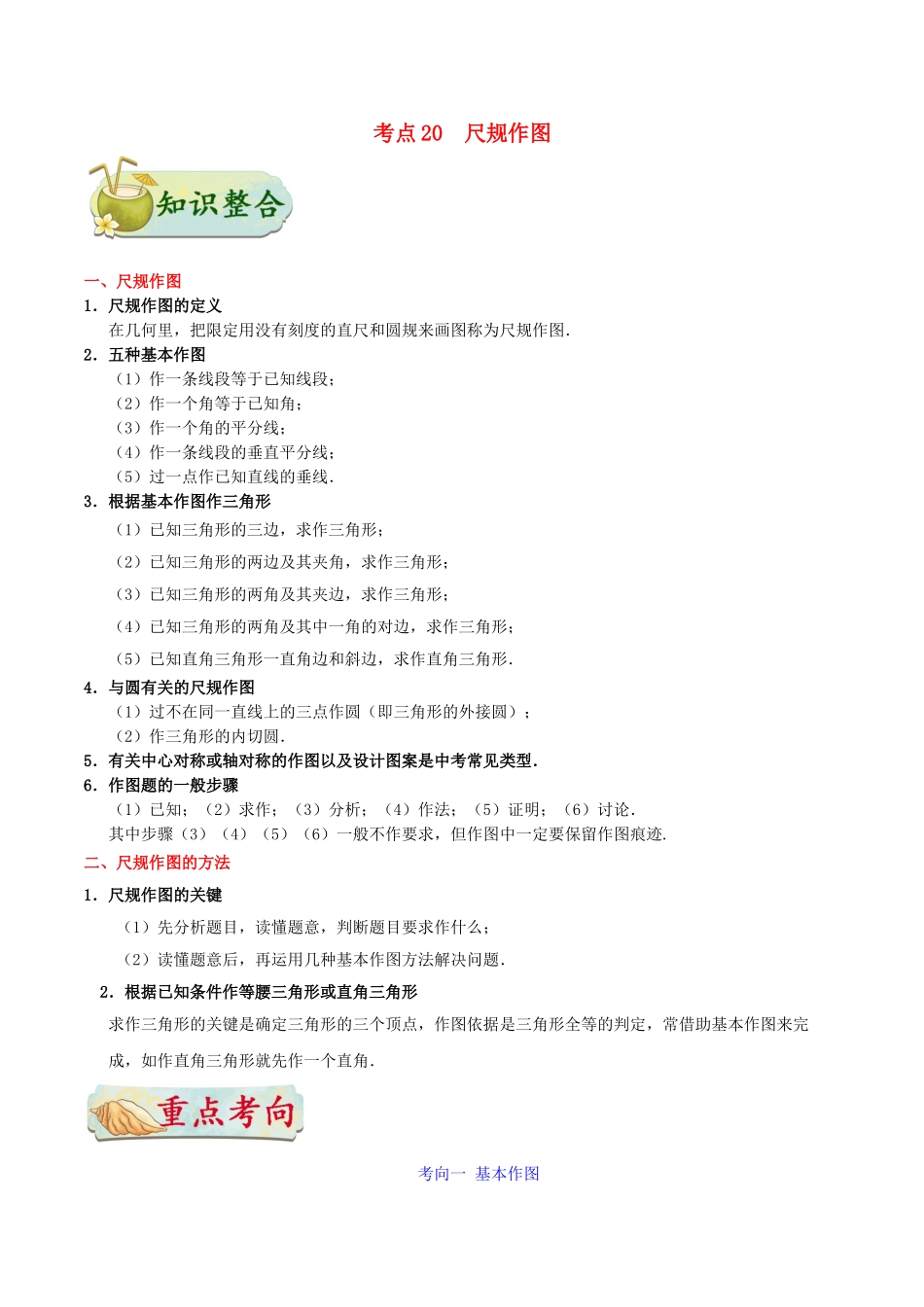

考点20 尺规作图
一、尺规作图
1.尺规作图的定义
在几何里,把限定用没有刻度的直尺和圆规来画图称为尺规作图.
2.五种基本作图
(1)作一条线段等于已知线段;
(2)作一个角等于已知角;
(3)作一个角的平分线;
(4)作一条线段的垂直平分线;
(5)过一点作已知直线的垂线.
3.根据基本作图作三角形
(1)已知三角形的三边,求作三角形;
(2)已知三角形的两边及其夹角,求作三角形;
(3)已知三角形的两角及其夹边,求作三角形;
(4)已知三角形的两角及其中一角的对边,求作三角形;
(5)已知直角三角形一直角边和斜边,求作直角三角形.
4.与圆有关的尺规作图
(1)过不在同一直线上的三点作圆(即三角形的外接圆);
(2)作三角形的内切圆.
5.有关中心对称或轴对称的作图以及设计图案是中考常见类型.
6.作图题的一般步骤
(1)已知;(2)求作;(3)分析;(4)作法;(5)证明;(6)讨论.
其中步骤(3)(4)(5)(6)一般不作要求,但作图中一定要保留作图痕迹.
二、尺规作图的方法
1.尺规作图的关键
(1)先分析题目,读懂题意,判断题目要求作什么;
(2)读懂题意后,再运用几种基本作图方法解决问题.
2.根据已知条件作等腰三角形或直角三角形
求作三角形的关键是确定三角形的三个顶点,作图依据是三角形全等的判定,常借助基本作图来完成,如作直角三角形就先作一个直角.
考向一 基本作图

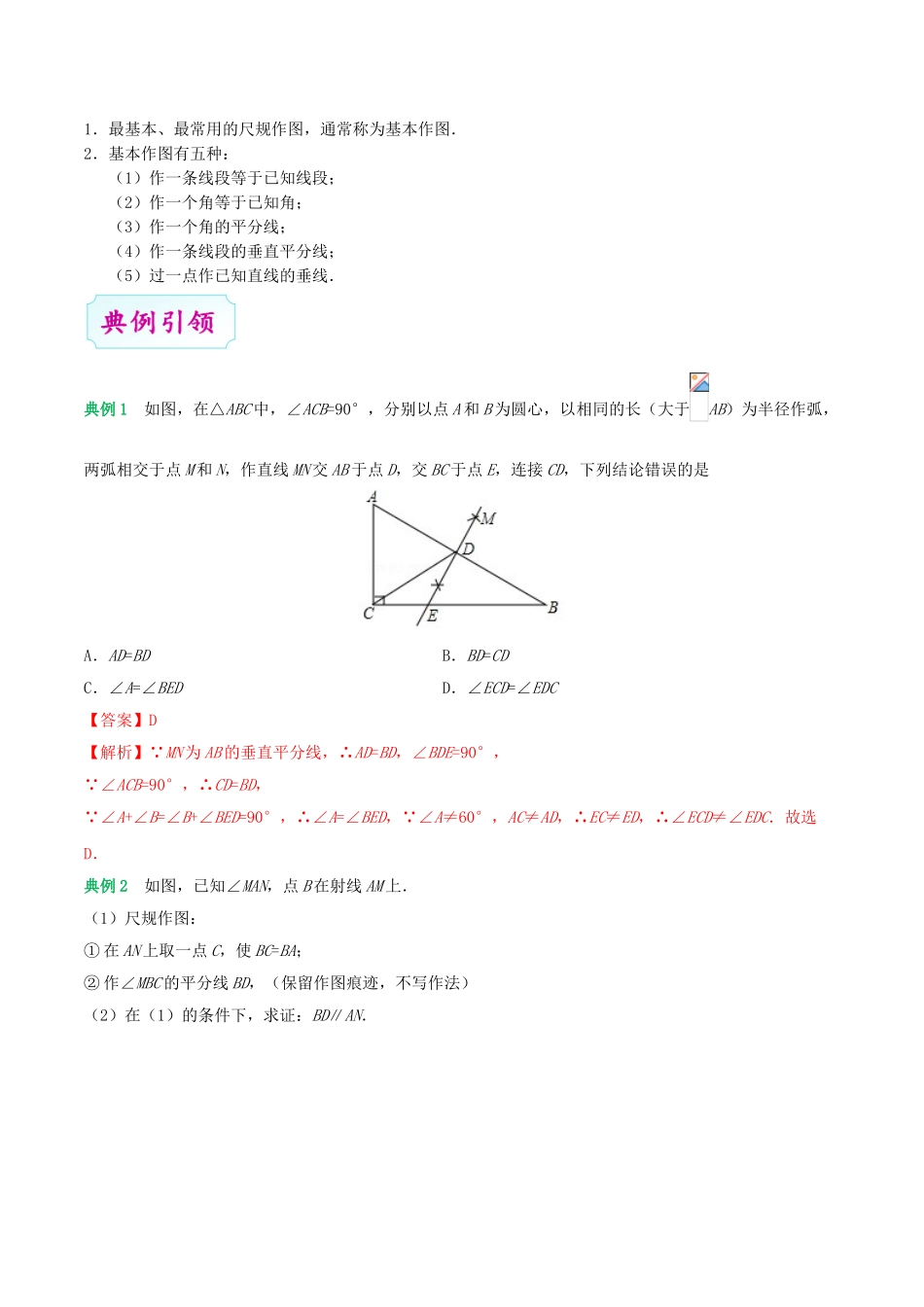

1.最基本、最常用的尺规作图,通常称为基本作图.
2.基本作图有五种:
(1)作一条线段等于已知线段;
(2)作一个角等于已知角;
(3)作一个角的平分线;
(4)作一条线段的垂直平分线;
(5)过一点作已知直线的垂线.
典例1 如图,在△ABC中,∠ACB=90°,分别以点A和B为圆心,以相同的长(大于AB)为半径作弧,两弧相交于点M和N,作直线MN交AB于点D,交BC于点E,连接CD,下列结论错误的是
A.AD=BD B.BD=CD
C.∠A=∠BED D.∠ECD=∠EDC
【答案】D
【解析】∵MN为AB的垂直平分线,∴AD=BD,∠BDE=90°,
∵∠ACB=90°,∴CD=BD,
∵∠A+∠B=∠B+∠BED=90°,∴∠A=∠BED,∵∠A≠60°,AC≠AD,∴EC≠ED,∴∠ECD≠∠EDC.故选D.
典例2 如图,已知∠MAN,点B在射线AM上.
(1)尺规作图:
①在AN上取一点C,使BC=BA;
②作∠MBC的平分线BD,(保留作图痕迹,不写作法)
(2)在(1)的条件下,求证:BD∥AN.

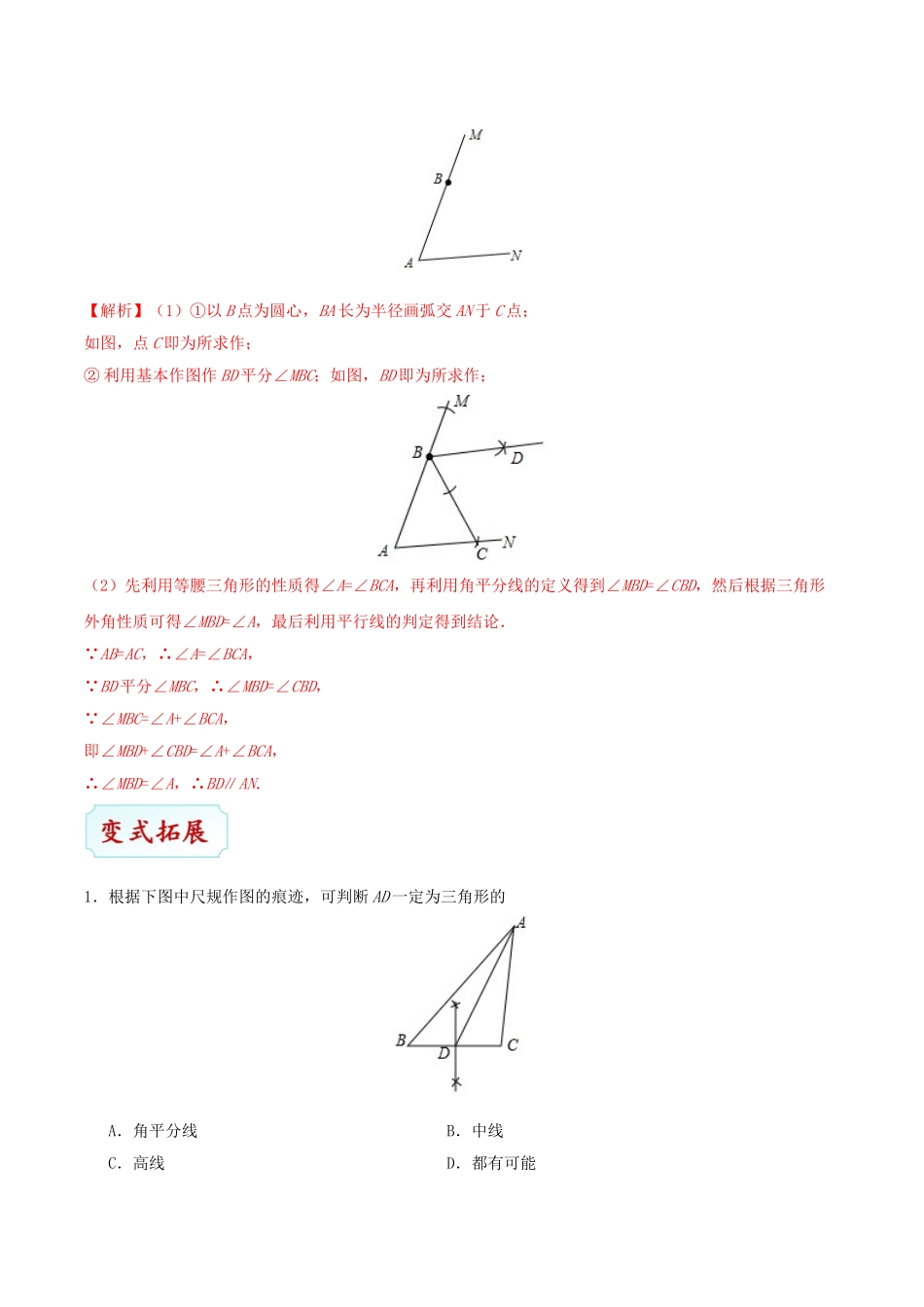

【解析】(1)①以B点为圆心,BA长为半径画弧交AN于C点;
如图,点C即为所求作;
②利用基本作图作BD平分∠MBC;如图,BD即为所求作;
(2)先利用等腰三角形的性质得∠A=∠BCA,再利用角平分线的定义得到∠MBD=∠CBD,然后根据三角形外角性质可得∠MBD=∠A,最后利用平行线的判定得到结论.
∵AB=AC,∴∠A=∠BCA,
∵BD平分∠MBC,∴∠MBD=∠CBD,
∵∠MBC=∠A+∠BCA,
即∠MBD+∠CBD=∠A+∠BCA,
∴∠MBD=∠A,∴BD∥AN.
1.根据下图中尺规作图的痕迹,可判断AD一定为三角形的
A.角平分线 B.中线
C.高线 D.都有可能
2.(1)请你用尺规作图,作AD平分∠BAC,交BC于点D(要求:保留作图痕迹);
(2)∠ADC的度数.
考向二 复杂作图
利用五种基本作图作较复杂图形.
典例2 如图,在同一平面内四个点A,B,C,D.
(1)利用尺规,按下面的要求作图.要求:不写画法,保留作图痕迹,不必写结论.
①作射线AC;
②连接AB,BC,BD,线段BD与射线AC相交于点O;
③在线段AC上作一条线段CF,使CF=AC–BD.
(2)观察(1)题得到的图形,我们发现线段AB+BC>AC,得出这个结论的依据是__________.
【答案】见解析.
【解析】(1)①如图所示,射线AC即为所求;②如图所示,线段AB,BC,BD即为所求;
③如图所示,线段CF即为所求;
(2)根据两点之间,线段最短,可得AB+BC>AC.
故答案为:两点之间,线段最短.
3.作图题:学过用尺规作线段与角后,就可以用尺规画出一个与已知三角形一模一样的三角形来.比如给定一个△ABC,可以这样来画:先作一条与AB相等的线段A′B′,然后作∠B′A′C′=∠BAC,再作线段A′C′=AC,最后连接B′C′,这样△A′B′C′就和已知的△ABC一模一样了.请你根据上面的作法画一个与给定的三角形一模一样的三角形来.(请保留作图痕迹)
1.根据已知条件作符合条件的三角形,在作图过程中主要依据是
A.用尺规作一条线段等于已知线段
B.用尺规作一个角等于已知角
C.用尺规作一条线段等于已知线段和作一个角等于已知角
D.不能确定
2.下列作图属于尺规作图的是
A.画线段MN=3 cm
B.用量角器画出∠AOB的平分线
C.用三角尺作过点A垂直于直线l的直线
D.已知∠α,用没有刻度的直尺和圆规作∠AOB,使∠AOB=2∠α
3.如图,已知钝角△ABC,依下列步骤尺规作图,并保留作图痕迹.
步骤1:以C为圆心,CA为半径画弧①;
步骤2:以B为圆心,BA为半径画弧②,交弧①于点D;
步骤3:连接AD,交BC延长线于点H.
下列叙述正确的是
A.BH垂直平分线段AD B.AC平分∠BAD
C.S△ABC=BC·AH D.AB=AD
4.如图,点C在∠AOB的OB边上,用尺规作出了∠AOB=∠NCB,作图痕迹中,弧FG是
A.以点C为圆心,OD为半径的弧
B.以点C为圆心,DM为半径的弧
C.以点E为圆心,OD为半径的弧
D.以点E为圆心,DM为半径的弧
5.如图,△ABC中,∠C=90°,∠CAB=50°.按以下步骤作图:
①以点A为圆心,小于AC长为半径画弧,分别交AB、AC于点E、F;
②分别以点E、F为圆心,大于EF长为半径画弧,两弧相交于点G;
③作射线AG交BC边于点D.
则∠ADC的度数为
A.65° B.60° C.55° D.45°
6.如图,△ABC为等边三角形,要在△ABC外部取一点D,使得△ABC和△DBC全等,下面是两名同学做法:
甲:①作∠A的角平分线l;
②以B为圆心,BC长为半径画弧,交l于点D,点D即为所求;
乙:①过点B作平行于AC的直线l;
②过点C作平行于AB的直线m,交l于点D,点D即为所求.
A.两人都正确 B.两人都错误
C.甲正确,乙错误 D.甲错误,乙正确
7.在△ABC中,按以下步骤作图:①分别以A,B为圆心,大于AB的长为半径画弧,相交于两点M,N;②作直线MN交AC于点D,连接BD.若CD=BC,∠A=35°,则∠C=__________.
8.如图,在△ABC中,AB=AC.以点C为圆心,以CB长为半径作圆弧,交AC的延长线于点D,连接BD.若∠A=32°,则∠CDB的大小为__________度.
9.按要求用尺规作图(要求:不写作法,但要保留作图痕迹,并写出结论)
已知:线段AB;
求作:线段AB的垂直平分线MN.
10.如图,已知△ABC,∠BAC=90°,
(1)尺规作图:作∠ABC的平分线交AC于D点(保留作图痕迹,不写作法)
(2)若∠C=30°,求证:DC=DB.
1.(2023年•河南)如图,在四边形ABCD中,AD∥BC,∠D=90°,AD=4,BC=3.分别以点A,C为圆心,大于AC长为半径作弧,两弧交于点E,作射线BE交AD于点F,交AC于点O.若点O是AC的中点,则CD的长为
A. B.4 C.3 D.
2.(2023年•包头)如图,在Rt△ABC中,∠B=90°,以点A为圆心,适当长为半径画弧,分别交AB、AC于点D,E,再分别以点D、E为圆心,大于DE为半径画弧,两弧交于点F,作射线AF交边BC于点G,若BG=1,AC=4,则△ACG的面积是
A.1 B. C.2 D.
3.(2023年•北京)已知锐角∠AOB,如图,
(1)在射线OA上取一点C,以点O为圆心,OC长为半径作 ,交射线OB于点D,连接CD;
(2)分别以点C,D为圆心,CD长为半径作弧,交于点M,N;
(3)连接OM,MN.
根据以上作图过程及所作图形,下列结论中错误的是
A.∠COM=∠COD B.若OM=MN.则∠AOB=20°
C.MN∥CD D.MN=3CD
4.(2023年•广西)如图,在△ABC中,AC=BC,∠A=40°,观察图中尺规作图的痕迹,可知∠BCG的度数为
A.40° B.45° C.50° D.60°
5.(2023年•新疆)如图,在△ABC中,∠C=90°,∠A=30°,以点B为圆心,适当长为半径画弧,分别交BA,BC于点M,N;再分别以点M,N为圆心,大于MN的长为半径画弧,两弧交于点P,作射线BP交AC于点D.则下列说法中不正确的是
A.BP是∠ABC的平分线 B.AD=BD
C.S△CBD∶S△ABD=1∶3 D.CD=BD
6.(2023年•荆州)如图,矩形ABCD的顶点A,B,C分别落在∠MON的边OM,ON上,若OA=OC,要求只用无刻度的直尺作∠MON的平分线.小明的作法如下:连接AC,BD交于点E,作射线OE,则射线OE平分∠MON.有以下几条几何性质:①矩形的四个角都是直角,②矩形的对角线互相平分,③等腰三角形的“三线合一”.小明的作法依据是
A.①② B.①③ C.②③ D.①②③
7.(2023年•河北)根据圆规作图的痕迹,可用直尺成功找到三角形外心的是
A. B. C. D.
8.(2023年•长沙)如图,Rt△ABC中,∠C=90°,∠B=30°,分别以点A和点B为圆心,大于AB的长为半径作弧,两弧相交于M、N两点,作直线MN,交BC于点D,连接AD,则∠CAD的度数是
A.20° B.30° C.45° D.60°
9.(2023年•襄阳)如图,分别以线段AB的两个端点为圆心,大于AB的一半的长为半径画弧,两弧分别交于C,D两点,连接AC,BC,AD,BD,则四边形ADBC一定是
A.正方形 B.矩形 C.梯形 D.菱形
10.(2023年•广东)如图,在△ABC中,点D是AB边上的一点.
(1)请用尺规作图法,在△ABC内,求作∠ADE,使∠ADE=∠B,DE交AC于E;(不要求写作法,保留作图痕迹)
(2)在(1)的条件下,若=2,求的值.
11.(2023年•长春)如图,在中,为钝角.用直尺和圆规在边上确定一点.使,则符合要求的作图痕迹是
A. B.
C. D.
12.(2023年•贵阳)如图,在△ABC中,AB=AC,以点C为圆心,CB长为半径画弧,交AB于点B和点D,再分别以点B,D为圆心,大于BD长为半径画弧,两弧相交于点M,作射线CM交AB于点E.若AE=2,BE=1,则EC的长度是
A.2 B.3
C. D.
13.(2023年•宜昌)通过如下尺规作图,能确定点是边中点的是
A. B.
C. D.
14.(2023年•潍坊)如图,已知.按照以下步骤作图:①以点为圆心,以适当的长为半径作弧,分别交的两边于,两点,连接;②分别以点,为圆心,以
