2023 学年 中考 物理 一轮 复习 考点 题型 分类 电压 电路 练习 解析

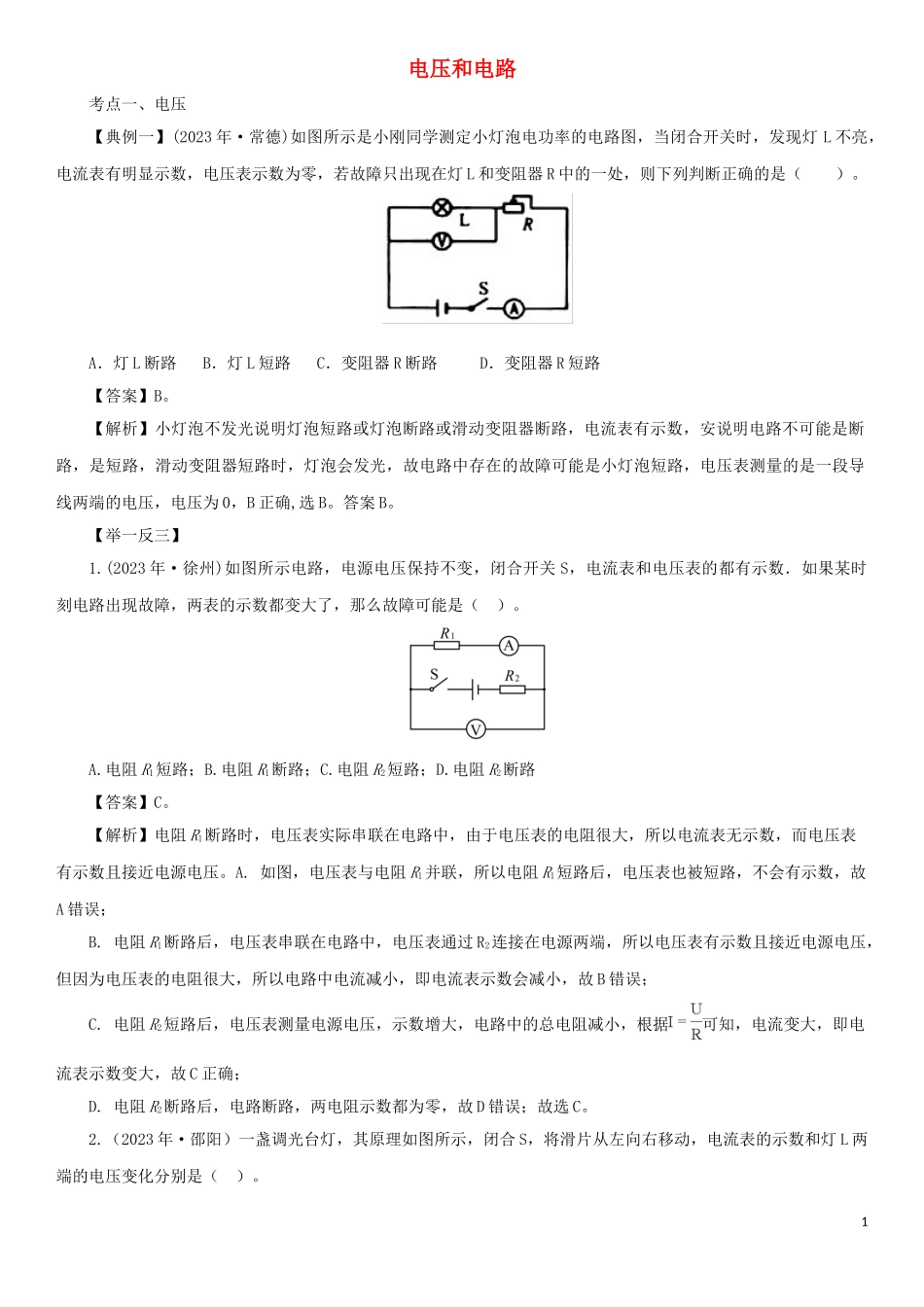

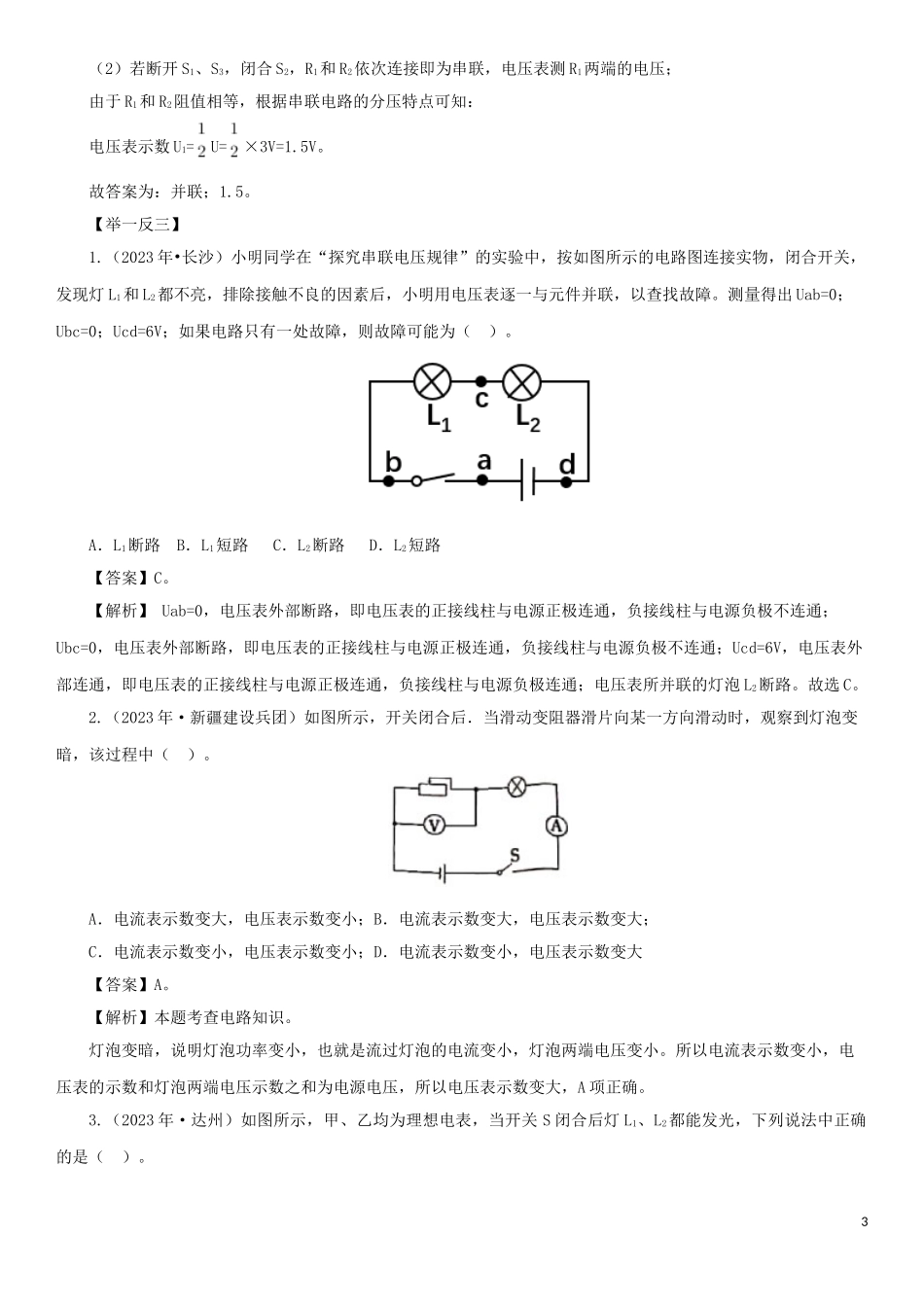

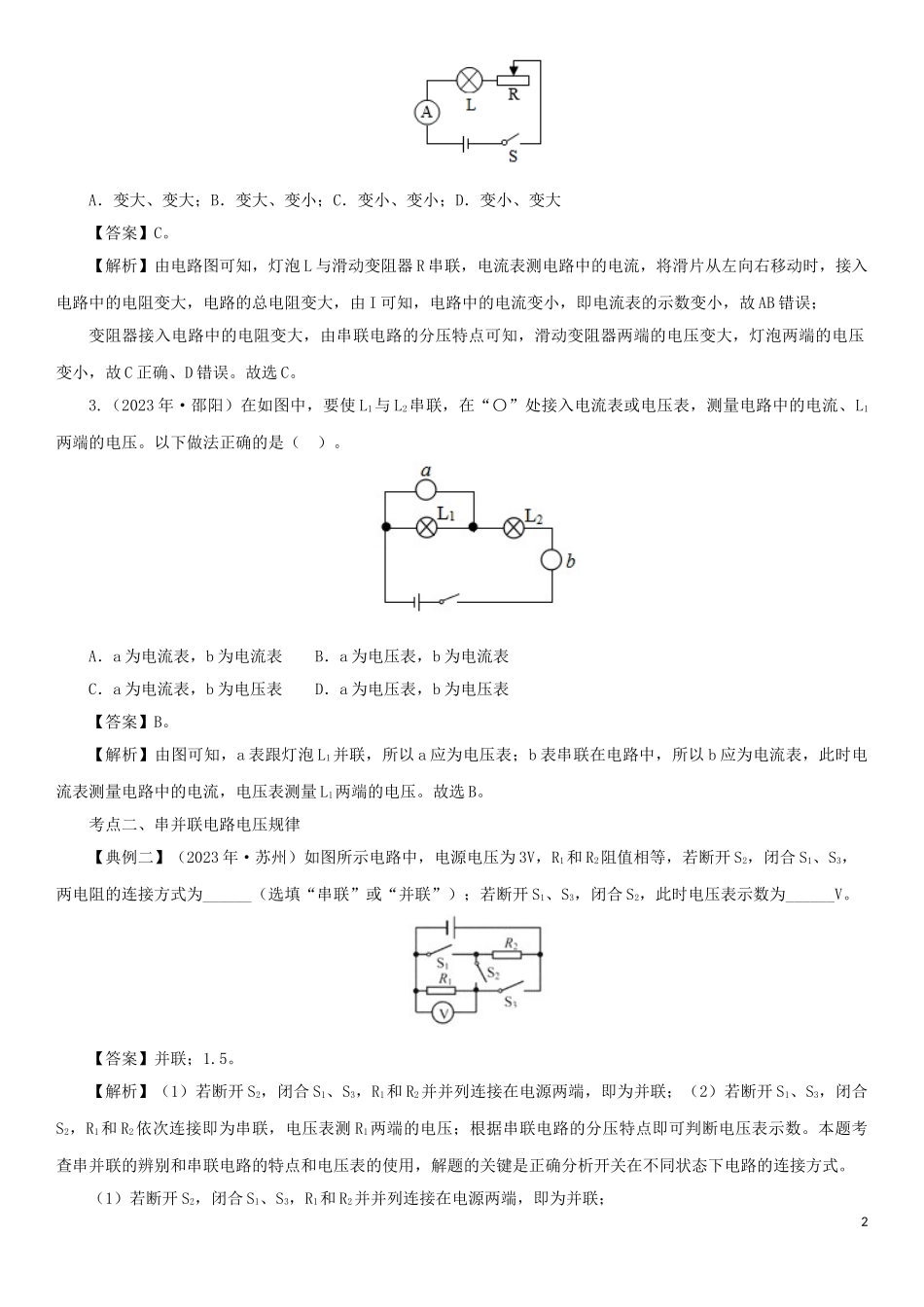

电压和电路 考点一、电压 【典例一】(2023年·常德)如图所示是小刚同学测定小灯泡电功率的电路图,当闭合开关时,发现灯L不亮,电流表有明显示数,电压表示数为零,若故障只出现在灯L和变阻器R中的一处,则下列判断正确的是(  )。 A.灯L断路 B.灯L短路 C.变阻器R断路 D.变阻器R短路 【答案】B。 【解析】小灯泡不发光说明灯泡短路或灯泡断路或滑动变阻器断路,电流表有示数,安说明电路不可能是断路,是短路,滑动变阻器短路时,灯泡会发光,故电路中存在的故障可能是小灯泡短路,电压表测量的是一段导线两端的电压,电压为0,B正确,选B。答案B。 【举一反三】 1.(2023年·徐州)如图所示电路,电源电压保持不变,闭合开关S,电流表和电压表的都有示数.如果某时刻电路出现故障,两表的示数都变大了,那么故障可能是( )。 A.电阻R1短路;B.电阻R1断路;C.电阻R2短路;D.电阻R2断路 【答案】C。 【解析】电阻R1断路时,电压表实际串联在电路中,由于电压表的电阻很大,所以电流表无示数,而电压表有示数且接近电源电压。A. 如图,电压表与电阻R1并联,所以电阻R1短路后,电压表也被短路,不会有示数,故A错误; B. 电阻R1断路后,电压表串联在电路中,电压表通过R2连接在电源两端,所以电压表有示数且接近电源电压,但因为电压表的电阻很大,所以电路中电流减小,即电流表示数会减小,故B错误; C. 电阻R2短路后,电压表测量电源电压,示数增大,电路中的总电阻减小,根据可知,电流变大,即电流表示数变大,故C正确; D. 电阻R2断路后,电路断路,两电阻示数都为零,故D错误;故选C。 2.(2023年·邵阳)一盏调光台灯,其原理如图所示,闭合S,将滑片从左向右移动,电流表的示数和灯L两端的电压变化分别是( )。 A.变大、变大;B.变大、变小;C.变小、变小;D.变小、变大 【答案】C。 【解析】由电路图可知,灯泡L与滑动变阻器R串联,电流表测电路中的电流,将滑片从左向右移动时,接入电路中的电阻变大,电路的总电阻变大,由I可知,电路中的电流变小,即电流表的示数变小,故AB错误; 变阻器接入电路中的电阻变大,由串联电路的分压特点可知,滑动变阻器两端的电压变大,灯泡两端的电压变小,故C正确、D错误。故选C。 3.(2023年·邵阳)在如图中,要使L1与L2串联,在“〇”处接入电流表或电压表,测量电路中的电流、L1两端的电压。以下做法正确的是( )。 A.a为电流表,b为电流表 B.a为电压表,b为电流表 C.a为电流表,b为电压表 D.a为电压表,b为电压表 【答案】B。 【解析】由图可知,a表跟灯泡L1并联,所以a应为电压表;b表串联在电路中,所以b应为电流表,此时电流表测量电路中的电流,电压表测量L1两端的电压。故选B。 考点二、串并联电路电压规律 【典例二】(2023年·苏州)如图所示电路中,电源电压为3V,R1和R2阻值相等,若断开S2,闭合S1、S3,两电阻的连接方式为______(选填“串联”或“并联”);若断开S1、S3,闭合S2,此时电压表示数为______V。 【答案】并联;1.5。 【解析】(1)若断开S2,闭合S1、S3,R1和R2并并列连接在电源两端,即为并联;(2)若断开S1、S3,闭合S2,R1和R2依次连接即为串联,电压表测R1两端的电压;根据串联电路的分压特点即可判断电压表示数。本题考查串并联的辨别和串联电路的特点和电压表的使用,解题的关键是正确分析开关在不同状态下电路的连接方式。 (1)若断开S2,闭合S1、S3,R1和R2并并列连接在电源两端,即为并联; (2)若断开S1、S3,闭合S2,R1和R2依次连接即为串联,电压表测R1两端的电压; 由于R1和R2阻值相等,根据串联电路的分压特点可知: 电压表示数U1=U=×3V=1.5V。 故答案为:并联;1.5。 【举一反三】 1.(2023年•长沙)小明同学在“探究串联电压规律”的实验中,按如图所示的电路图连接实物,闭合开关,发现灯L1和L2都不亮,排除接触不良的因素后,小明用电压表逐一与元件并联,以查找故障。测量得出Uab=0;Ubc=0;Ucd=6V;如果电路只有一处故障,则故障可能为( )。 A.L1断路 B.L1短路 C.L2断路 D.L2短路 【答案】C。 【解析】 Uab=0,电压表外部断路,即电压表的正接线柱与电源正极连通,负接线柱与电源负极不连通;Ubc=0,电压表外部断路,即电压表的正接线柱与电源正极连通,负接线柱与电源负极不连通;Ucd=6V,电压表外部连通,即电压表的正接线柱与电源正极连通,负接线柱与电源负极连通;电压表所并联的灯泡L2断路。故选C。 2.(2023年·新疆建设兵团)如图所示,开关闭合后.当滑动变阻器滑片向某一方向滑动时,观察到灯泡变暗,该过程中( )。 A.电流表示数变大,电压表示数变小;B.电流表示数变大,电压表示数变大; C.电流表示数变小,电压表示数变小;D.电流表示数变小,电压表示数变大 【答案】A。 【解析】本题考查电路知识。 灯泡变暗,说明灯泡功率变小,也就是流过灯泡的电流变小,灯泡两端电压变小。所以电流表示数变小,电压表的示数和灯泡两端电压示数之和为电源电压,所以电压表示数变大,A项正确。 3.(2023年·达州)如图所示,甲、乙均为理想电表,当开关S闭合后灯L1、L2都能发光,下列说法中正确的是( )。 A.灯L1、L2是串联在电路中的;B.甲一定是电流表,乙一定是电压表; C.当L2短路时L1仍能发光; D.乙、甲两电表示数的比值与L1的阻值相等 【答案】B。 【解析】(1)读图可知,开关S闭合后,要使灯L1和L2都能发光只有并联才行,因为电压表要并联在电路中,电流表要串联在电路中,所以电流从正极出发分两支,一支经灯泡L2回负极,另一支经电流表甲、灯L1回负极,所以甲一定是电流表,乙一定是电压表,故A错误,B正确。 (2)因为甲是电流表,当L2短路时,发生电源短路,L1不能发光,故C错误; (3)乙是电压表,测量L2两端电压,甲是电流表,测量干路上的电流,因此乙、甲两电表示数的比值不等于L1的阻值,故D错误。故选B。 考点三、电阻 【典例三】(2023年•玉林)下列关于导体电阻的说法正确的是(  )。 A.长度长的导体,电阻一定大; B.横截面积大的导体,电阻一定小; C.导体的电阻由其两端的电压和通过的电流来决定; D.导体的电阻与导体的材料、长度和横截面积等因素有关 【答案】D。 【解析】ABD、导体的电阻由导体的长度、横截面积、材料和温度决定;在相同条件下,长度长的导体,其电阻大;在相同条件下,横截面积大的导体,其电阻小;故AB错误,D正确; C、导体的电阻是导体的一种性质,反映了导体对电流阻碍作用的大小;导体的电阻与导体两端电压和通过的电流无关;故C错误。故选D。 【举一反三】 1.(2023年·海南)如图所示是某电子秤内部简化电路。R0是定值电阻,Rx是压敏电阻,阻值随压力增大而减小,电源电压保持不变。闭合开关,当Rx上压力增大时,随之减小的是( )。 A.通过Rx的电流 B.通过R0的电流 C.Rx两端的电压 D.R0两端的电压 【答案】C。 【解析】由图知,R0与Rx串联接在电路中,当Rx上压力增大时,其阻值减小,则电路中的电流I增大,即通过Rx和R0的电流均增大;又由欧姆定律U0=IR0,得R0两端的电压U0增大;根据串联电路的电压规律U=U0+Ux,得Ux=U-U0,由于U不变,U0增大,则压敏电阻两端的电压Ux减小。故应选C。 2.(2023年•青岛)探究影响电阻大小的因素:有a、b、c、d四根不同的电阻丝,b、c、d跟a相比,分别只有一个因素不同:b与a长度不同;c与a横截而积不同;d与a材料不同。(一)实验方案有如下两种 方案 甲 乙 电路 原理 ①将电阻丝a、b、c、d分别接在M、N之间,测出电路中的电流。电流表的示数越大,表示接入的电阻丝阻值越   。 ②将电阻丝a、b、c、d串联在电路中,用电压表分别测出它们两端的电压。电压表的示数越大,表示被测的电阻丝阻值越   。 (2)增加一把刻度尺,探究电阻大小与长度是否成正比。请选择上述方案中的填   (“甲”或“乙”),具体做法:   。 【答案】(1)小;大;(2)甲;选用ab两电阻丝,分别接入电路中,在电压一定时,分别测量出通过两电阻丝的电流,用刻度尺测量出两电阻丝的长度,分析出电流与电阻的关系。 【解析】(1)①将电阻丝a、b、c、d分别接在M、N之间,根据I=知,电压一定,电流表的示数越大,表示接入的电阻丝阻值越小。 ②将电阻丝a、b、c、d串联在电路中,根据I=知,电流一定,电压表的示数越大,表示接入的电阻丝阻值越大。 (2)探究电阻大小与长度是否成正比,需要控制导体的材料相同、横截面积相同,故选用ab两电阻丝,分别接入电路中,在电压一定时,分别测量出通过两电阻丝的电流,用刻度尺测量出两电阻丝的长度,分析出电流与电阻的关系,故选用甲图。 故答案为:(1)小;大;(2)甲;选用ab两电阻丝,分别接入电路中,在电压一定时,分别测量出通过两电阻丝的电流,用刻度尺测量出两电阻丝的长度,分析出电流与电阻的关系。 3.(2023年·贵港)如图2所示电路,电源两端电压与灯丝电阻保持不变。先只闭合开关S2,电流表和电压表均有示数。下列说法正确的是( )。 A.再断开开关S2,只闭合开关S1时,电压表示数不变,电流表示数变小; B.再断开开关S2,只闭合开关S1时,电压表示数与电流表示数的比值变大; C.再闭合开关S1、S3时,电压表示数不变,电流表示数变大; D.再闭合开关S1、S3时,电压表示数与电流表示数的比值变小 【答案】D。 【解析】设电源电压为U,当只闭合开关S2时,由图2知,电阻R与灯泡L1串联接在电路中,电压表测电阻R两端的电压(设为UR),电流表测电路中的电流,根据串联电路的电压规律得UR+UL1=U; A.再断开开关S2,只闭合开关S1时,电路变成只由电阻R构成的简单电路,则与原来相比,电路的电阻变小,而电源电压不变,根据欧姆定律得电路中电流变大,此时电阻R两端的电压刚好等于电源电压为U,可见电压表的示数变大,电流表的示数也变大,故A错误。 B.再断开开关S2,只闭合开关S1时,根据对A选项的分析知,与原来相比,电压表的示数变大,电流表的示数也变大,但由于两表的示数之比等于定值电阻电阻R的阻值,所以两表示数的比值应保持不变,故B错误。 C.再闭合开关S1、S3时,由图2知,电路的结构是:电阻R与灯泡L2并联,再与灯泡L1串联,L1处于干路上,电流表测干路电流,电压表测电源电压。所以与原来相比,电压表的示数变为U即变大;原来的电流表示数为,现在变成,而R并<R,可见电流表的示数变大,故C错误。 D.再闭合开关S1、S3时,因为电压表测电源电压,电流表测电路的总电流,所以两表示数的比值反映的是电路的总电阻,根据对C选项的分析知,电路的总电阻的阻值是变小的,所以两表示数的比值变小,故D正确。 考点四、变阻器 【典例四】(2023年·潍坊)如图是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是(  )。 A B C D 【答案】A。 【解析】根据滑动变阻器的使用规则可知,滑动变阻器的接法是一上一下的原则;在闭合开关前,应将滑动变阻器阻值应调至最大,故A正确,BCD错误。故选A。 【举一反三】 1.(2023
