CPSS1003 2018 低压 静止 无功 发生器

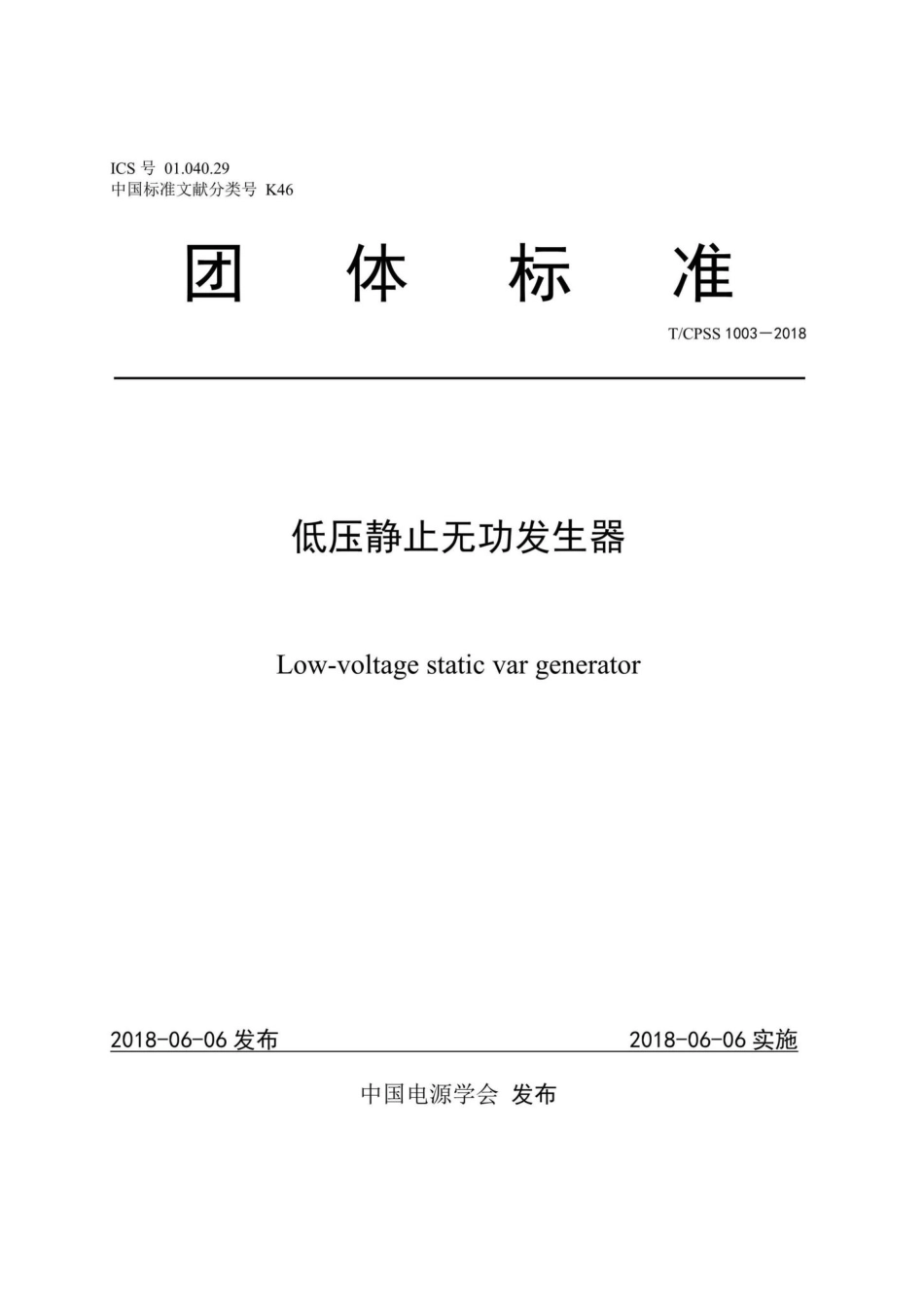

ICS号01.040.29中国标准文献分类号K46团体标准T/CPSS1003-2018低压静止无功发生器Low-voltage static var generator2018-06-06发布2018-06-06实施中国电源学会发布T/CPSS1003-2018图2电气试验电路8表】保护导体的最小截面积.5表2性能要求6表3介电强度试验电压7表4出厂试验和型式试验项目13T/CPSS1003-2018低压静止无功发生器1范围本标准规定了低压静止无功发生器(以下简称装置)的术语和定义、功能要求、技术要求、试验方法、检验规则等要求。本标准适用于频率50Hz、额定工作电压不超过1000V(1140V)的低压配电网,采用电压源型逆变器结构的并联型装置。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T32507-2016电能质量术语GB/T3859.1一2013半导体变流器通用要求和电网换相变流器第1-1部分:基本要求规范GB/T4205一2010人机界面标志标识的基本和安全规则操作规则GB/T4208一2017外壳防护等级(IP代码)GB/T7251.1一2013低压成套开关设备和控制设备第1部分:总则GB/T13384一2008机电产品包装通用技术条件GB/T13422一2013半导体变流器电气试验方法GB/T15576一2008低压成套无功功率补偿装置GB/T16935.1一2008低压系统内设备的绝缘配合第1部分:原理、要求和试验GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4一2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5一2008电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB/T17626.12一2013电磁兼容试验和测量技术振铃波抗扰度试验GB17799.4一2012电磁兼容通用标准工业环境中的发射T/CPSS1002一2018低压有源电力滤波装置3术语和定义下列术语和定义适用于本文件。3.1静止无功发生器static var generator;SVG基于电压源变流器或电流源变流器的动态无功补偿装置。GB/T32507-2016定义5.11
