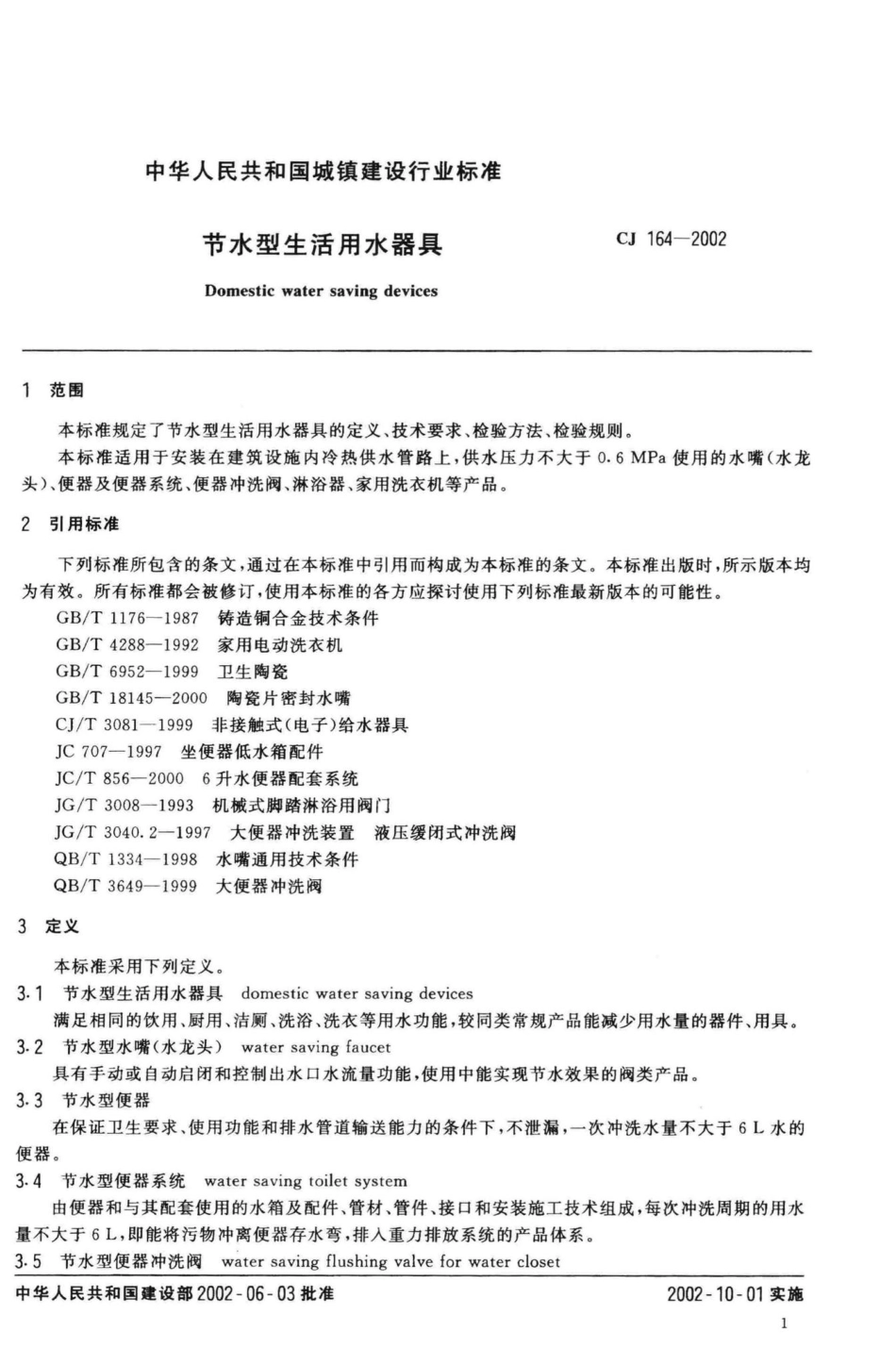

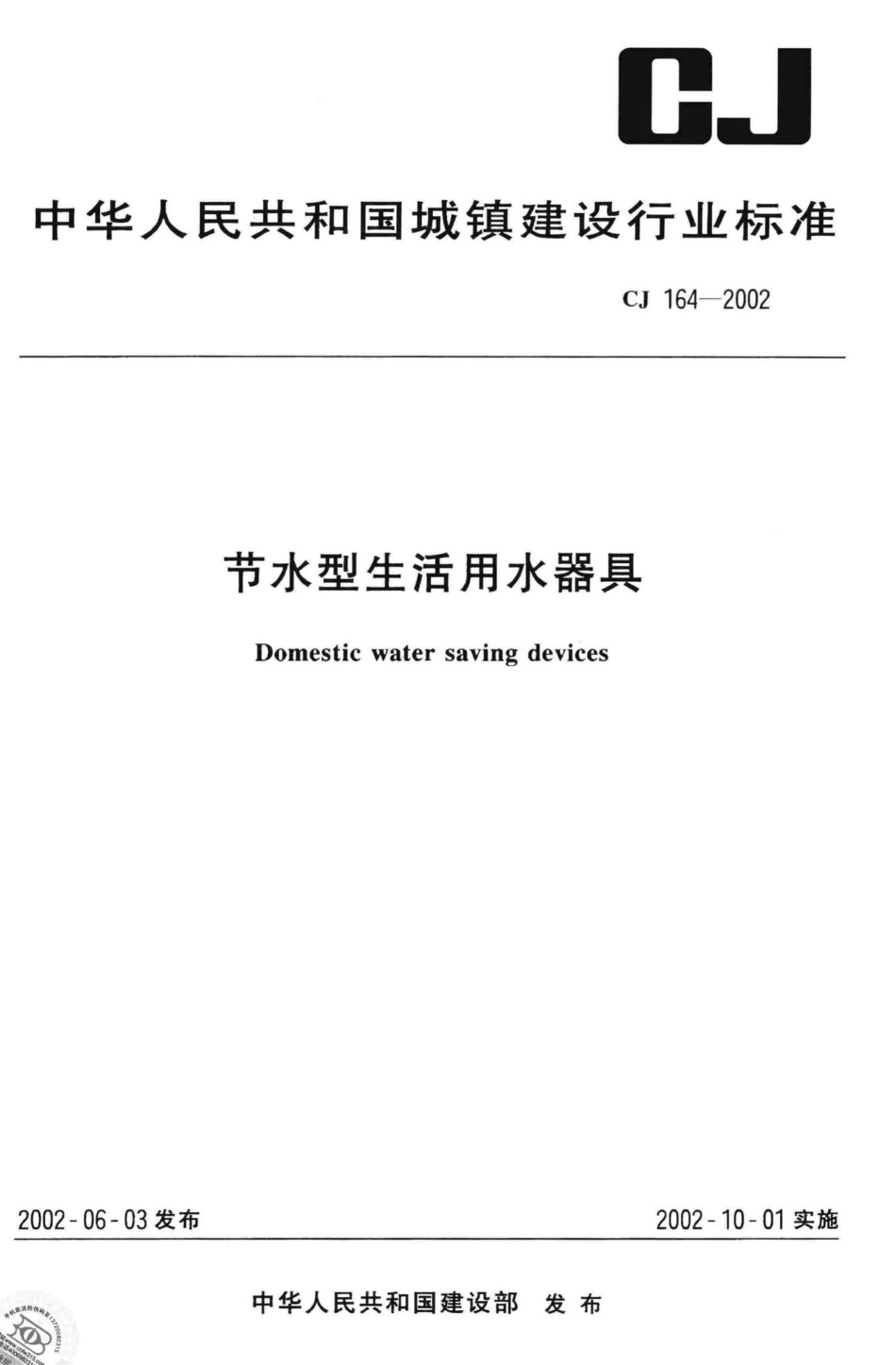

CJ中华人民共和国城镇建设行业标准CJ164-2002节水型生活用水器具Domestic water saving devices2002-06-03发布2002-10-01实施中华人民共和国建设部发布中华人民共和国城镇建设行业标准节水型生活用水器具CJ164-2002Domestic water saving devices1范围本标准规定了节水型生活用水器具的定义、技术要求、检验方法、检验规则。本标准适用于安装在建筑设施内冷热供水管路上，供水压力不大于0.6MPa使用的水嘴（水龙头)、便器及便器系统、便器冲洗阀、淋浴器、家用洗衣机等产品。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1176-1987铸造铜合金技术条件GB/T4288-1992家用电动洗衣机GB/T6952-1999卫生陶瓷GB/T18145-2000陶瓷片密封水嘴CJ/T3081-1999非接触式（电子）给水器具JC707-1997坐便器低水箱配件JC/T856-20006升水便器配套系统JG/T3008-1993机械式脚踏淋浴用阀门JG/T3040.2-1997大便器冲洗装置液压缓闭式冲洗阀QB/T1334-1998水嘴通用技术条件QB/T3649-1999大便器冲洗阀3定义本标准采用下列定义。3.1节活器 domestic water saving devices满足相同的饮用、厨用、洁厕、洗浴、洗衣等用水功能，较同类常规产品能减少用水量的器件、用具。3.2节嘴（龙）water saving faucet具有手动或自动启闭和控制出水口水流量功能，使用中能实现节水效果的阀类产品。3.3节水型便器在保证卫生要求、使用功能和排水管道输送能力的条件下，不泄漏，一次冲洗水量不大于6L水的便器。3.4节统 water saving toilet system由便器和与其配套使用的水箱及配件、管材、管件、接口和安装施工技术组成，每次冲洗周期的用水量不大于6L,即能将污物冲离便器存水弯，排入重力排放系统的产品体系。3.5节阀 water saving flushing valve for water closet中华人民共和国建设部2002-06-03批准2002-10-01实施1CJ164-2002具有延时冲洗、自动关闭和流量控制功能的便器用阀类产品。3.6节器 water saving shower采用接触或非接触控制方式启闭，并有水温调节和流量限制功能的淋浴器产品。3.7 water saving washing machine以水为介质，能根据衣物量、脏净程度自动或手动调整用水量，满足洗净功能且耗水量低的洗衣机产品。4技术要求4.1一般规定4.1.1产品与水接触的部位不允许使用易腐蚀材料制造；直接影响产品寿命的零部件表面应做防腐蚀处理或采用不易腐蚀的材料制造。采用铸铜合金应符合GB/T1176的规定。4.1.2产品不应使用含有害添加物的材料或涂装，所有与饮用水直接接触的材料，不应对水质造成污染。4.1.3用于湿热环境下的产品，应能在温度小于60，相对湿度不大于90%下长期使用（淋浴器相对湿度不大于95%)，并对人体无不良作用，对环境不造成污染。4.1.4如为电子控制型产品，其电性能应符合CJ/T3081的有关规定。4.2节水型水嘴4.2.1产品应在水压0.1MPa和管径15mm下，最大流量不大于0.15L/s。4.2.2感应式水嘴、延时自闭式水嘴应符合4.2.1的规定。4.2.3离开使用状态后，感应式水嘴应在2s内自动止水，非正常供电电压下应自动断水。4.2.4延时自闭式水嘴每次给水量不大于1L,给水时间4s6s。4.2.5陶瓷片密封式水嘴的阀体强度应符合GB/T18145-2000中6.4.1的规定。4.2.6非陶瓷片密封式水嘴的阀体强度应符合QB/T1334-1998中5.4.1的规定。4.2.7感应式水嘴的阀体强度应符合CJ/T3081-1999中6.6的规定。4.2.8陶瓷片密封式水嘴的密封性能应符合GB/T18145-2000中6.4.2的规定。4.2.9非陶瓷片密封式水嘴的密封性能应符合QB/T1334-1998中5.4.2的规定4.2.10感应式水嘴的阀体密封性能应符合CJ/T3081-1999中6.6的规定。4.2.11产品的开关使用寿命应符合如下要求：a)感应式水嘴大于5万次；b)陶瓷片密封式水嘴大于20万次；c)其他类水嘴大于30万次。4.2.12对产品的其他要求应相应符合GB/T18145、QB/T1334、CJ/T3081中有关规定。4.3节水型便器系统4.3.1产品宜采用大、小便分档冲洗的结构。4.3.2产品每次冲洗周期大便冲洗用水量不大于6L。4.3.3如采用大小便分档冲洗的配件，小便冲洗用水量不大于4.5L。4.3.4冲洗功能4.3.4.1在总冲洗用水量不大于6L的条件下，应满足下列要求：a)固体物排放：采用聚丙烯球法，三次冲洗通过球数的平均值不小于75；b)每次冲洗后，采用墨线法，累积残留的墨痕总长不大于50mm;c)水封深度和水封回复不小于50mm;d)污水排放试验后的稀释率不低于100。4.3.4.2排水管道输送特性应符合下列条件之一：2
