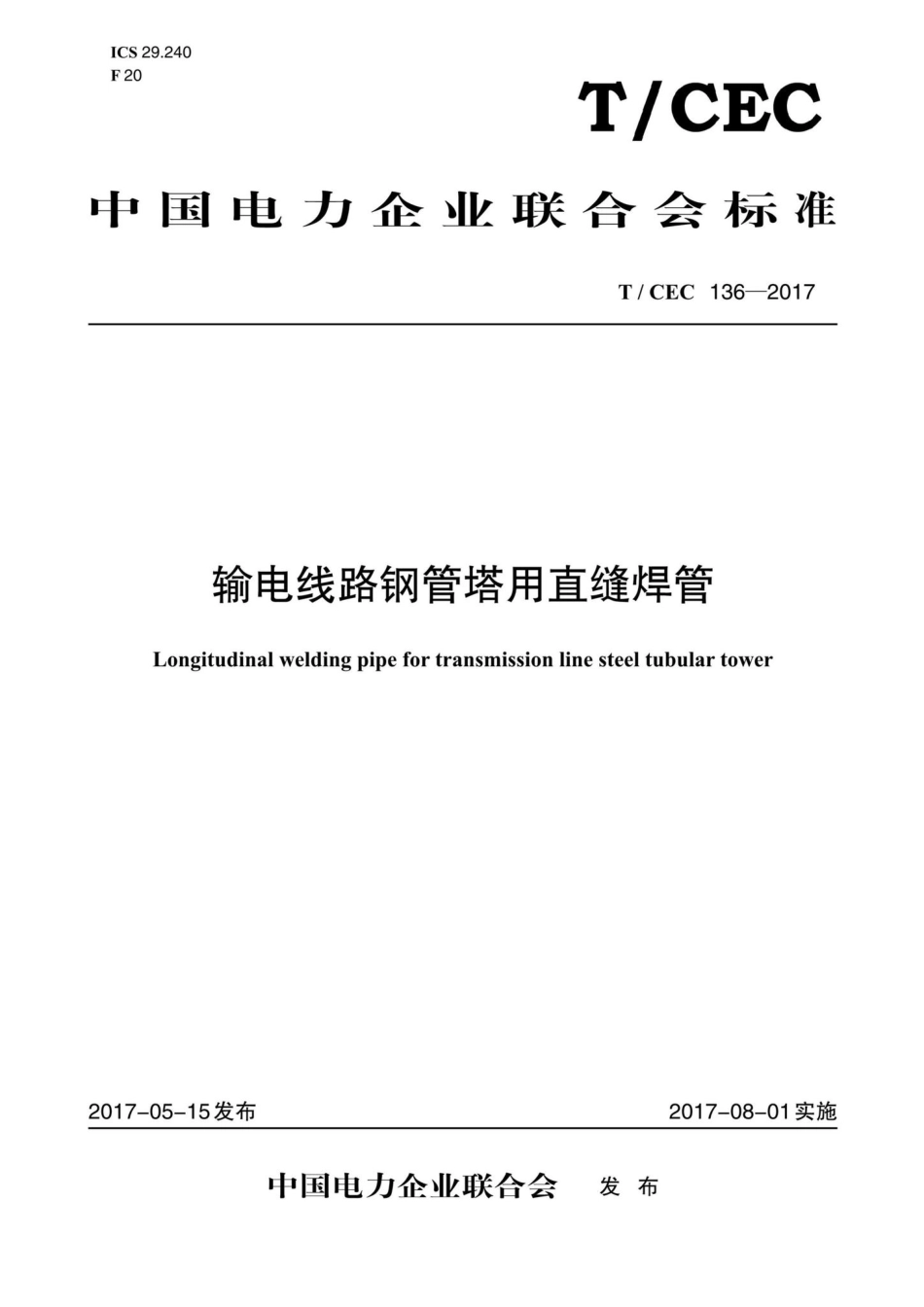

CEC136-2017：输电线路钢管塔用直缝焊管.pdf

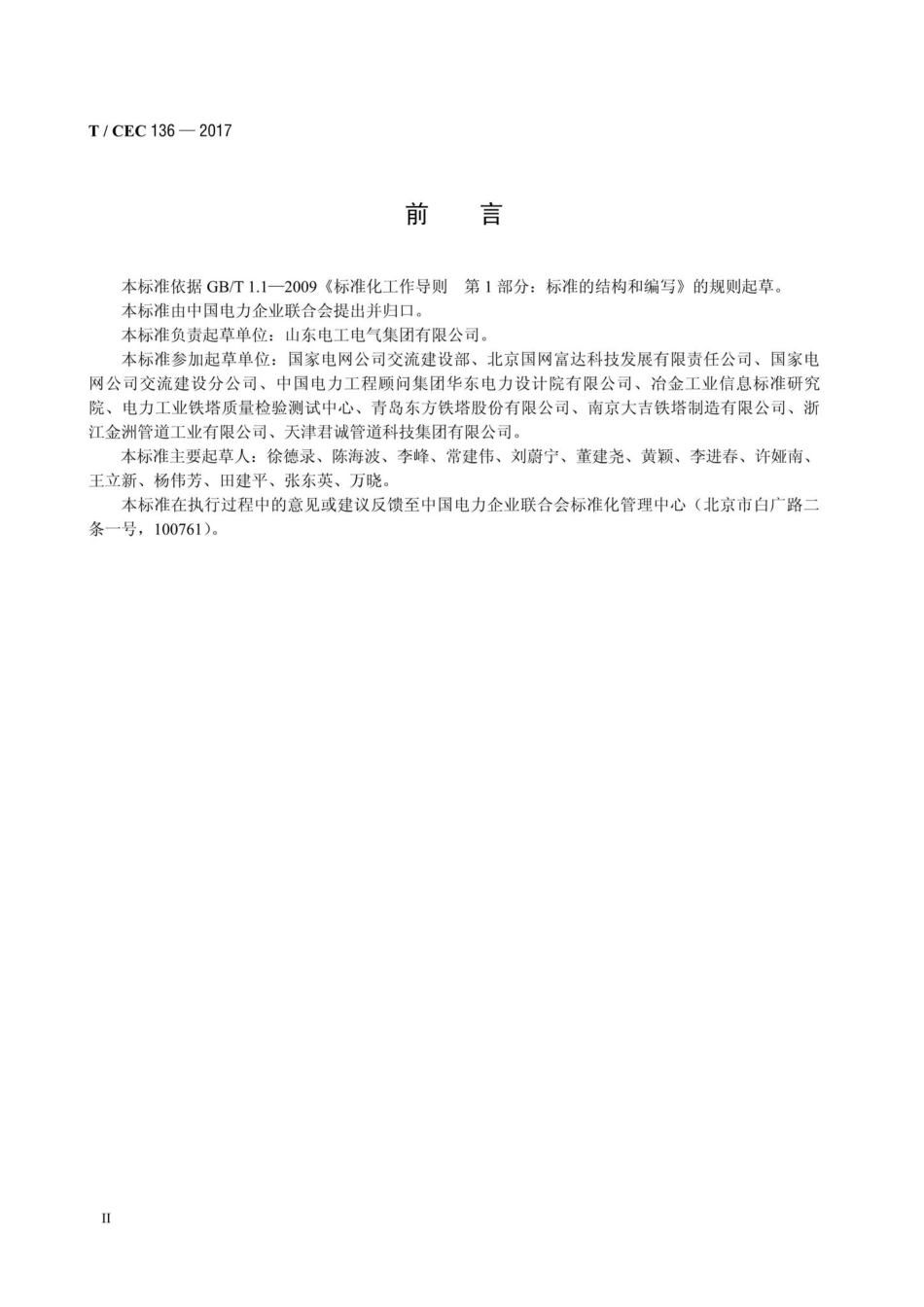

T/CEC136一2017前言本标准依据GB/T1.1一2009标准化工作导则第1部分：标准的结构和编写的规则起草。本标准由中国电力企业联合会提出并归口。本标准负责起草单位：山东电工电气集团有限公司。本标准参加起草单位：国家电网公司交流建设部、北京国网富达科技发展有限责任公司、国家电网公司交流建设分公司、中国电力工程顾问集团华东电力设计院有限公司、冶金工业信息标准研究院、电力工业铁塔质量检验测试中心、青岛东方铁塔股份有限公司、南京大吉铁塔制造有限公司、浙江金洲管道工业有限公司、天津君诚管道科技集团有限公司。本标准主要起草人：徐德录、陈海波、李峰、常建伟、刘蔚宁、董建尧、黄颖、李进春、许娅南、王立新、杨伟芳、田建平、张东英、万晓。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761).T/CEC136-20173.1直缝焊管longitudinal welding pipe采用高频焊或电弧焊（一般采用埋弧焊或CO2气体保护焊+埋弧焊）工艺生产的具有一条纵向直焊缝的圆形截面的等直径钢管。4牌号与规格4.1输电线路钢管塔直缝焊管的牌号包括Q235、Q345、Q420、Q460。4.2各牌号直缝焊管的常用规格参见附录A。5订货合同内容按本标准订货的输电线路钢管塔用直缝焊管，合同中应至少包含下列内容：a)产品名称；b)标准号；c)牌号；d)规格；e)制造工艺、交货状态；f)定尺长度；g)重量：h)供货期；i)其他特殊要求（如坡口、长度偏差、打包要求等）。6技术要求6.1焊管用钢的质量与检验要求6.1.1一般要求6.1.1.1直缝焊管用钢为钢板或钢带，Q235钢的化学成分应满足GB/T700的要求；Q345、Q420、Q460钢的Mn含量不应低于1.0%，其余元素含量应满足GB/T1591的要求，Q420、Q460钢要求加入一种或多种细化晶粒的元素，当钢中单独或组合加入V、Nb、Ti时，其含量应满足GB/T1591的要求。6.1.1.2直缝焊管用钢板/钢带应采用电炉或转炉冶炼，Q420、Q460钢应采用炉外精炼工艺。Q345、Q420钢应以热轧状态交货；Q460钢宜按热轧状态交货。6.1.1.3制造直缝焊管所用钢板/钢带的尺寸偏差、表面质量、性能要求除应满足GB/T709、GB/T3524、GB/T3274的要求外，厚度偏差还应满足钢管成型后的厚度偏差要求。6.1.1.4制造直缝焊管所用钢板/钢带应具有钢厂的质量证明书，制造钢板/钢带的标准、细化晶粒的元素及其含量均应在质量证明书中标明。制造直缝焊管的单位（制造方）应按照质量证明书的内容进行入厂检验，经确认合格后，方可使用。6.1.2焊接修补直缝焊管用钢板或钢带表面不得进行焊接修补。6.1.3超声波检测制造直缝焊管所用钢板/钢带的厚度不小于6mm时，板边50mm范围内按照GB/T2970或GB/T2
