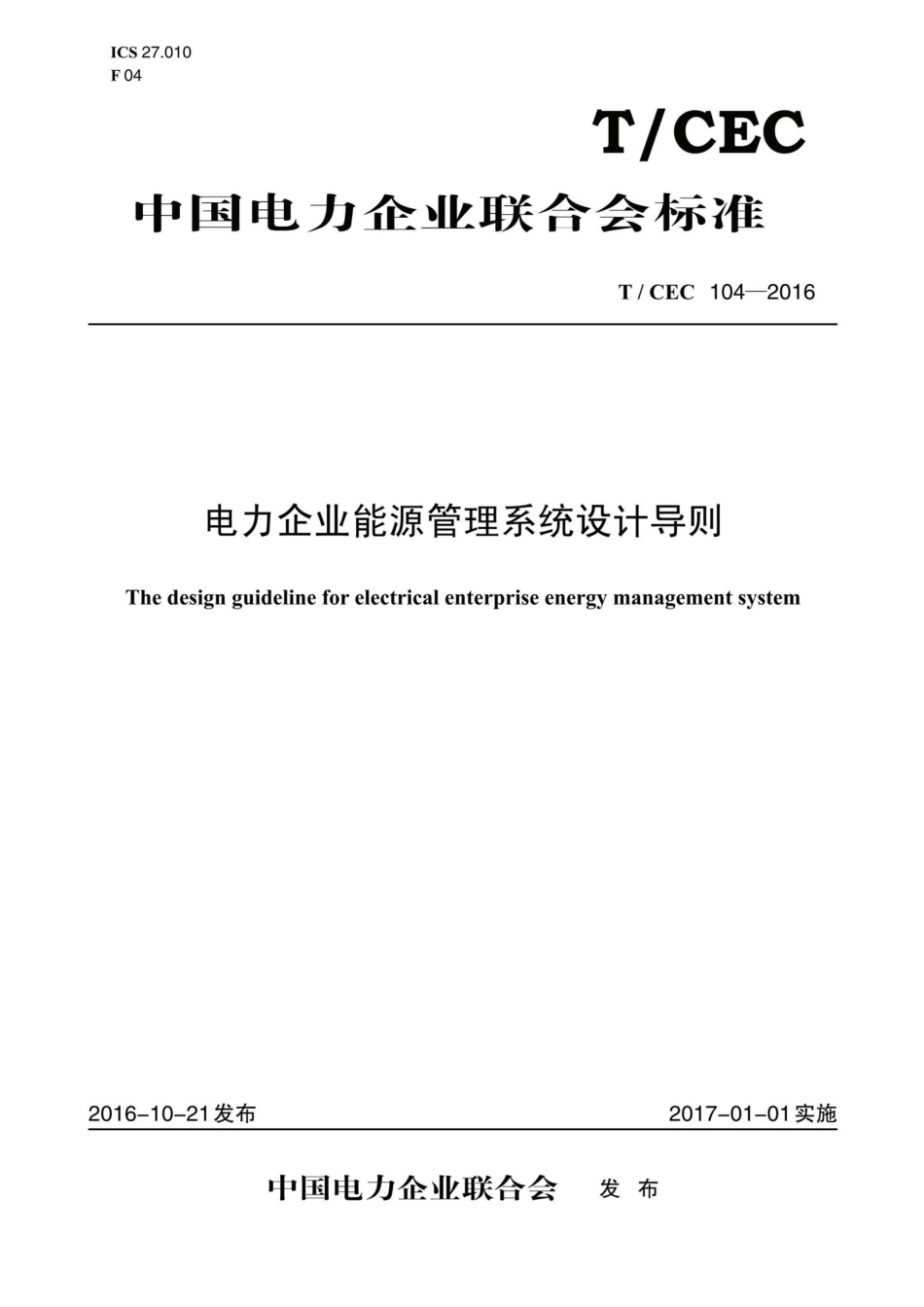

CEC104-2016：电力企业能源管理系统设计导则.pdf

ICS27.010F04T/CEC中国电力企业联合会标准T/CEC104-2016电力企业能源管理系统设计导则The design guideline for electrical enterprise energy management system2016-10-21发布2017-01-01实施中国电力企业联合会发布T/CEC104-2016d)专业能效模型。电力企业能源管理系统可通过提供系统级和设备级等多层次的专业能效分析模型，扩展系统功能。e)数据服务。电力企业能源管理系统应建立统一的数据发布与共享平台，为需求提供用能数据服务。5系统结构电力企业能源管理系统通常由数据采集层、通信网络层和主站应用层三层结构组成，系统结构如图1所示。其中主站应用层又可分为数据存储层、数据访问层、业务应用层和应用表示层。系统结构组成如下：a)第一层是数据采集层。通过部署在采集点的监测终端或通过交互式信息输入，采集用户数据和用户信息的输入，达到电力企业能源管理系统数据的汇集目的。b)第二层是通信网络层。由传输网络及相关设备组成。采用通用数据访问接口，利用传输网络实现数据的读取、传输等操作。c)第三层是主站应用层。由前置服务器、数据库服务器、应用服务器及辅助设备等组成，其中主站软件又可分为数据存储层、数据访问层、业务应用层和应用表示层四个层数。它是整个系统的管理中心，负责信息存储、信息服务、定义业务规则以及提供各类用户服务等，包括本地、远程和移动终端服务。主站应用层应用表示层业务应用层数据访问层数据存储层数据采集服务器通信网络层广域网数据采集层数据集中终端局域网数据集中终端数据集中终端4监测终端电流传感器电压传感器压力计温度变送器流量表湿度变送器个介电流信号电压信号压力信号温度信号流量信号湿度信号图1电力企业能源管理系统结构6系统功能6.1信息采集信息采集要求如下：2
