CEC114-2016：闪络定位仪校准规范.pdf

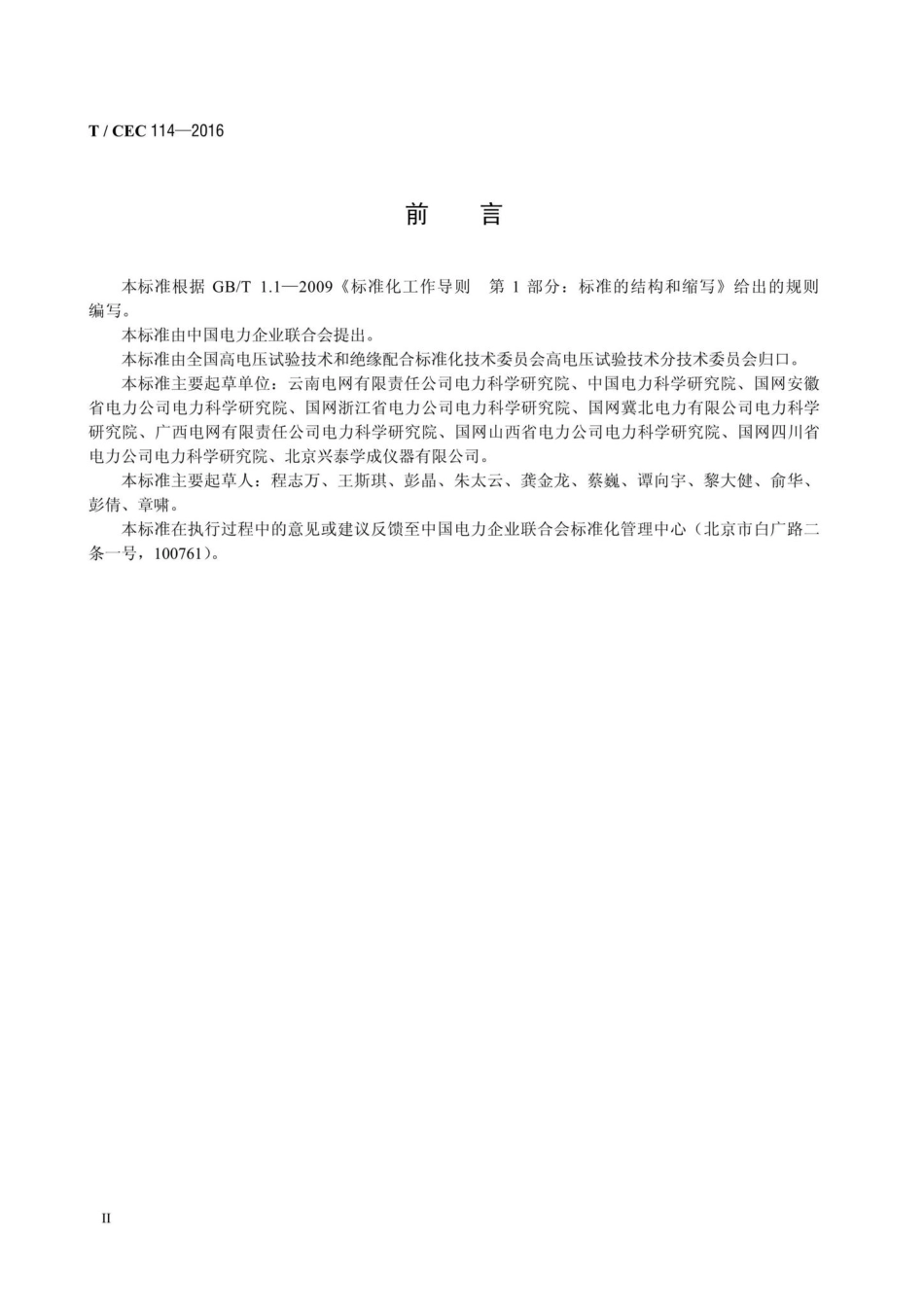

T/CEC114-2016前言本标准根据GB/T1.1-2009标准化工作导则第1部分：标准的结构和缩写给出的规则编写。本标准由中国电力企业联合会提出。本标准由全国高电压试验技术和绝缘配合标准化技术委员会高电压试验技术分技术委员会归口。本标准主要起草单位：云南电网有限责任公司电力科学研究院、中国电力科学研究院、国网安徽省电力公司电力科学研究院、国网浙江省电力公司电力科学研究院、国网冀北电力有限公司电力科学研究院、广西电网有限责任公司电力科学研究院、国网山西省电力公司电力科学研究院、国网四川省电力公司电力科学研究院、北京兴泰学成仪器有限公司。本标准主要起草人：程志万、王斯琪、彭晶、朱太云、龚金龙、蔡巍、谭向宇、黎大健、俞华、彭倩、章啸。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。T/CEC114-2016闪络定位仪校准规范1范围本标准规定了闪络定位仪的术语定义、技术要求、校准条件、校准项目和方法，以及复校时间间隔的要求等。本标准适用于基于超声原理的GIS/GIL闪络定位仪的校准。本标准不适用于除基于超声原理之外的闪络定位仪的校准。2术语和定义下列术语和定义适用于本标准。2.1灵敏度sensitivity以一定的信噪比（通常取信噪比S/N=2)所能检测到的除去外界干扰的最小脉冲信号幅值。3概述闪络定位仪是在气体绝缘金属封闭开关设备(gasinsulated switchgear,GIS)、气体绝缘金属封闭输电线路(gas insulated metal enclosed transmission line,GIL)交流耐压试验或冲击耐压试验时，进行闪络点定位检测的仪器（见图1）。通过闪络定位仪，可测量试验过程中GIS/GIL内部闪络产生的超声信号。通过比较闪络定位仪显示的信号，可快速定位出闪络点。3332说明：1GIS/GIL:2闪络点；3闪络定位仪。图1闪络定位仪检测示意图4技术要求4.1外观要求仪器外观应满足以下条件：a)外观完好，连接线接口无变形；b)铭牌信息完整；c)显示屏、各操作功能按钮和指示灯能正常工作。1
