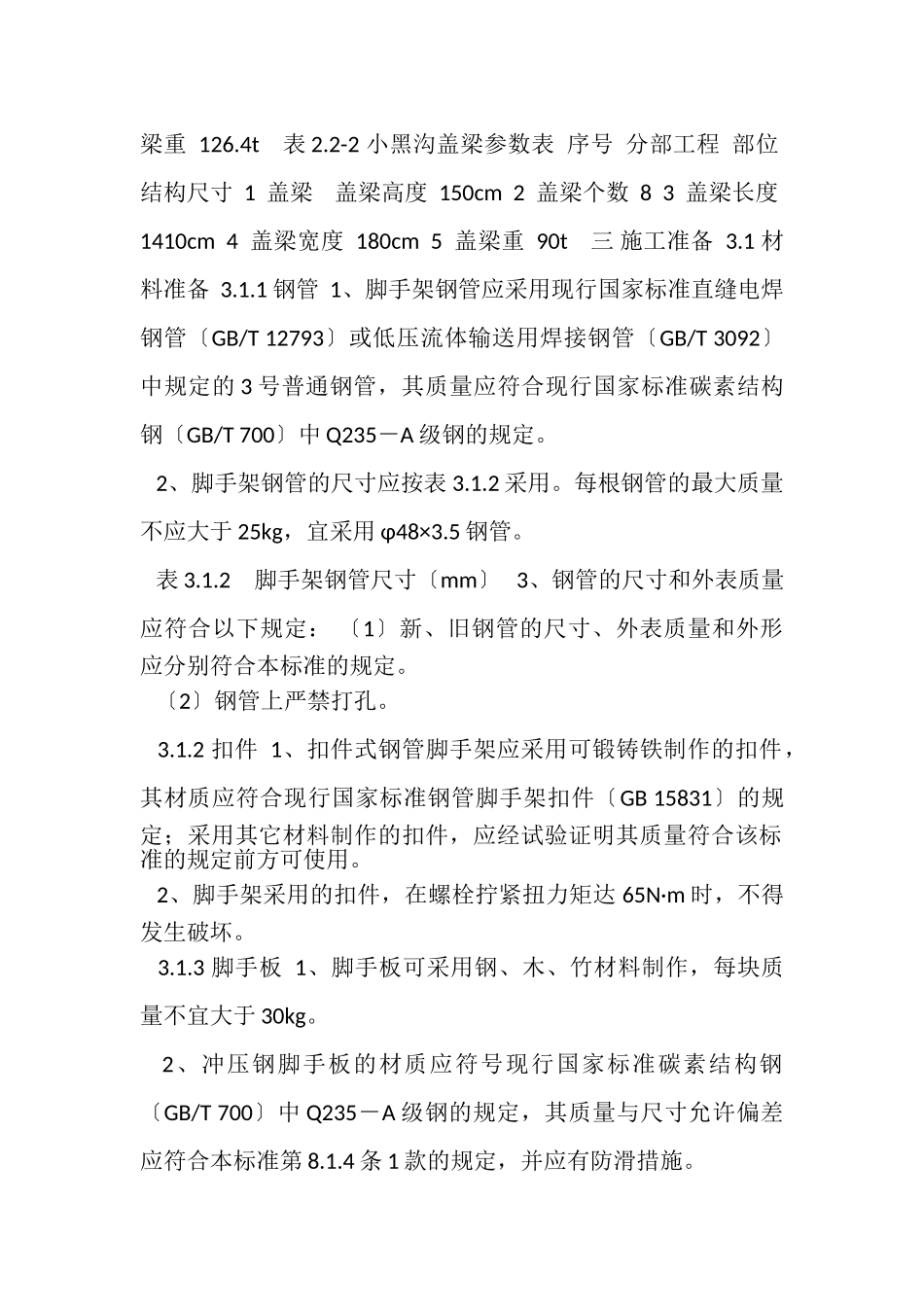

小清河大桥盖梁施工脚手架施工方案 目 录 一 编制依据 2 二 工程概况 2 三 施工准备 3 3.1 材料准备 3 3.1.1 钢管 3 四 搭设要求 8 4.1 纵向水平杆、横向水平杆、脚手板 8 4.2 横向水平杆的构造应符合以下规定 10 4.3 脚手板的设置应符合以下规定 10 4.4 立杆 11 4.5 剪刀撑与横向斜撑 12 4.6 斜道 13 4.7 模板支架 14 五 检查与验收 15 5.1 构配件检查与验收 15 5.2 脚手架检查与验收 17 六 安全管理 21 脚手架施工方案 一 编制依据 1、唐山滨海大道海港开发区至曹妃甸段第七合同段总体施工组织设计； 2、唐山滨海大道海港开发区至曹妃甸段第七合同段总体施工进度方案； 3、施工图桥梁变更设计第七合同段； 4、公路桥涵施工技术标准〔JTJ041-2023〕； 7、我公司类似工程施工经历。 二 工程概况 2.1 墩柱情况 表2.1-1小清河墩柱参数表 工程名称 小清河大桥 桥墩直径 1.8m 墩 高 1.814～8.5m 桥墩个数 88个 桥墩型式 圆柱式墩 表2.1-2 小黑沟墩柱参数表 工程名称 小黑沟大桥 桥墩直径 1.3m 墩 高 4.33m、4.5m 桥墩个数 16个 桥墩型式 圆柱式墩 2.2 盖梁情况 表2.2-1 小清河盖梁参数表 序号 分部工程 部位 小清河大桥 1 盖梁 盖梁高度 160cm 2 盖梁个数 44 3 盖梁长度 1474cm 4 盖梁宽度 220cm 5 盖梁重 126.4t 表2.2-2 小黑沟盖梁参数表 序号 分部工程 部位 结构尺寸 1 盖梁 盖梁高度 150cm 2 盖梁个数 8 3 盖梁长度 1410cm 4 盖梁宽度 180cm 5 盖梁重 90t 三 施工准备 3.1 材料准备 3.1.1 钢管 1、脚手架钢管应采用现行国家标准直缝电焊钢管〔GB/T 12793〕或低压流体输送用焊接钢管〔GB/T 3092〕中规定的3号普通钢管，其质量应符合现行国家标准碳素结构钢〔GB/T 700〕中Q235－A级钢的规定。 2、脚手架钢管的尺寸应按表3.1.2采用。每根钢管的最大质量不应大于25kg，宜采用φ48×3.5钢管。 表3.1.2　脚手架钢管尺寸〔mm〕 3、钢管的尺寸和外表质量应符合以下规定： 〔1〕新、旧钢管的尺寸、外表质量和外形应分别符合本标准的规定。 〔2〕钢管上严禁打孔。 3.1.2 扣件 1、扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件〔GB 15831〕的规定；采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定前方可使用。 2、脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。 3.1.3 脚手板 1、脚手板可采用钢、木、竹材料制作，每块质量不宜大于30kg。 2、冲压钢脚手板的材质应符号现行国家标准碳素结构钢〔GB/T 700〕中Q235－A级钢的规定，其质量与尺寸允许偏差应符合本标准第8.1.4条1款的规定，并应有防滑措施。 3、木脚手板应采用杉木或松木制作，其材质应符合现行国家标准木结构设计标准〔GBJ 5〕中Ⅱ级材质的规定。脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。 4、竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板。 3.1.4 连柱件 　 1、连墙杆的材质应符合现行国家标准碳素结构钢〔GB/T 700〕中Q235－A级钢的规定。 3.2 施工工作面 1、脚手架施工工作面必须平整压实，满足脚手架承载力要求。 2、小清河和小黑沟盖梁施工区域为筑岛围堰砂土填筑，地质松软，再盖梁施工区域内需要回填1m厚山皮石，平整压实，在山皮石上浇筑20cm厚C35混凝土垫层，浇筑宽度为盖梁底模，投影范围，外扩1.5米。 3.3 人员投入 3.3.1 项目管理人员 表3.3-1项目人员管理表 序号 姓名 职位 备注 1 李林 项目经理 2 孟庆广 生产经理 3 李金强 项目总工程师 4 冯万斌 质量负责人 5 郝占新 试验负责人 6 李双玉 测量负责人 施工时要有资质和施工经验的施工作业队，并配有相应的安全员，信号员和技术工人。投入工人数量由各施工队根据工程进度要求来定。 3.4 技术准配 3.4.1 根本设计规定 1、脚手架的承载能力应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计。可只进行以下设计计算： 〔1〕纵向、横向水平杆等受弯构件的强度和连接扣件抗滑承载力计算； 〔2〕立杆的稳定性计算； 〔3〕连柱件的强度、稳定性和连接强度的计算； 〔4〕立杆地基承载力计算。 2、计算构件的强度、稳定性与连接强度时，应采用荷载效应根本组合的设计值。永久荷载分项系数应取1.2，可变荷载分项系数应取1.4。 3、脚手架中的受弯构件，尚应根据正常使用极限状态的要求验算变形。 4、当纵向或横向水平杆的轴线对立杆轴线的偏心距不大于55mm时，立杆稳定性计算中可不考虑此偏心距的影响。 5、钢材的强度设计值与弹性模量应按表3.4.1-6采用。 表3.4.1-6　　钢材的强度设计值与弹性模量〔N/mm2〕 7、扣件、底座的承载力设计值应按表3.4.1-7采用。 表3.4.1-7扣件、底座的承载力设计值〔kN〕 注：扣件螺栓拧紧扭力矩值不应小于40N·m，且不应大于65N·m 　8、受弯构件的挠度不应超过表3.4.1-8中规定的容许值。 表3.4.1-8受弯构件的挠度 注：l为受弯构件的跨度。 9、受压、受拉构件的长细比不应超过表3.4.1-9中规定的容许值。 表3.4.1-9受压、受拉构件的容许长细比 3.4.2 纵向水平杆、横向水平杆计算 1、纵向、横向水平杆的抗弯强度应按下式计算：σ=M/W≤f 式中 M——弯矩设计值。 W——截面模量。 f——钢材的抗弯强度设计值。 2、纵向、横向水平杆弯矩设计值，应按下式计算：M=1.2MGk+1.4ΣMQk 〔5.2.2〕式中MGk——脚手板自重标准值产生的弯矩；MQk——施工荷载标准值产生的弯矩。 3、纵向、横向水平杆的挠度应符合下式规定：v≤[v] 〔5.2.3〕式中 v——挠度；[v]——容许挠度 计算纵向、横向水平杆的内力与挠度时，纵向水平杆宜按三跨连续梁计算，计算跨度取纵距la；横向水平杆宜按简支梁计算，计算跨度l0可按图3.4.1-1采用；双排脚手架的横向水平杆的构造外伸长度a=500时，其计算外伸长度a1可取300mm。　　 〔a〕双排脚手架； 〔b〕单排脚手架 1―横向水平杆；2―纵向水平杆；3―立杆 4、 纵向或横向水平与立杆连接时，其扣件的抗滑承载力应符合下式规定：R≤Rc 式中 R——纵向、横向水平杆传给立杆的竖向作用力设计值。 Rc——扣件抗滑承载力设计值。 3.4.3立杆计算 1、立杆的稳定性应按以下公式计算： 2、计算立杆段的轴向力设计值N，应按以下公式计算：不组合风荷载时 N=1.2〔NG1k+NG2k〕+1.4ΣNQk 组合风荷载时 N=1.2〔NG1k+NG2k〕+0.85×1.4ΣNQk 式中NG1k——脚手架结构自重标准值产生的轴向力；NG2k——构配件自重标准值产生的轴向力；ΣNQk——施工荷载标准值产生的轴向力总和，内、外立杆可按一纵距〔跨〕内离工荷载总和的1/2取值。 3、立杆计算长度l0应按下式计算：l0=kμh 式中 k——计算长度附加系数，其值取1.155。 μ——考虑脚手架整体稳定因素的单杆计算长度系数。 h——立杆步距。 4、由风荷载设计值产生的立杆段弯矩Mw，可按下式计算： Mw=0.85×1.4Mwk=0.85×1.4ωklah2/10 式中 Mwk——风荷载标准值产生的弯矩。 ww——风荷载标准值。 la——立杆纵距。 5、立杆稳定性计算部位确实定应符合以下规定： 〔1〕当脚手架搭设尺寸采用相同的步距、立杆纵距、立杆横距和连墙件间距时，应计算底层立杆段。 〔2〕当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计算底层产杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算。 〔3〕双管立杆变截面处主立杆上部单根立杆的稳定性，应按本标准公式5.3.1－1或5.3.1－2进行计算。 四 搭设要求 4.1 纵向水平杆、横向水平杆、脚手板 1 纵向水平杆的构造应符合以下规定： 〔1〕纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。 〔2〕纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对、接、搭接应符合以下规定： 1〕纵向不平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内1；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。 2〕搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。 〔a〕接头不在同步内〔立面〕；〔b〕接头不在同跨内〔平面〕 1―立杆；2―纵向水平杆；3―横向水平杆 图4.1－1 纵向水平杆对接接头布置 3〕当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。 1―立杆；2―纵向水平杆；3―横向水平杆；4―竹笆脚手板；5―其它脚手板 图4.1－2 铺竹笆脚手板时纵向水平杆的构造 4.2 横向水平杆的构造应符合以下规定 1、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁撤除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度a〔图5.2.4〕不应大于0.4l，且不应大于500mm。 2、作业层上非主节点处的横向不平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。 3、当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm。 4、使用竹笆脚手板时，双排脚手架的横向水平杆两端。应用直角扣件固定在立杆上.单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应小于180mm。 4.3 脚手板的设置应符合以下规定 　1、作业层脚手板应铺满、铺稳，离开墩柱120~150mm。 2、冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130~150mm，两块脚手板外伸长度的和不应大于300mm ，脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。
