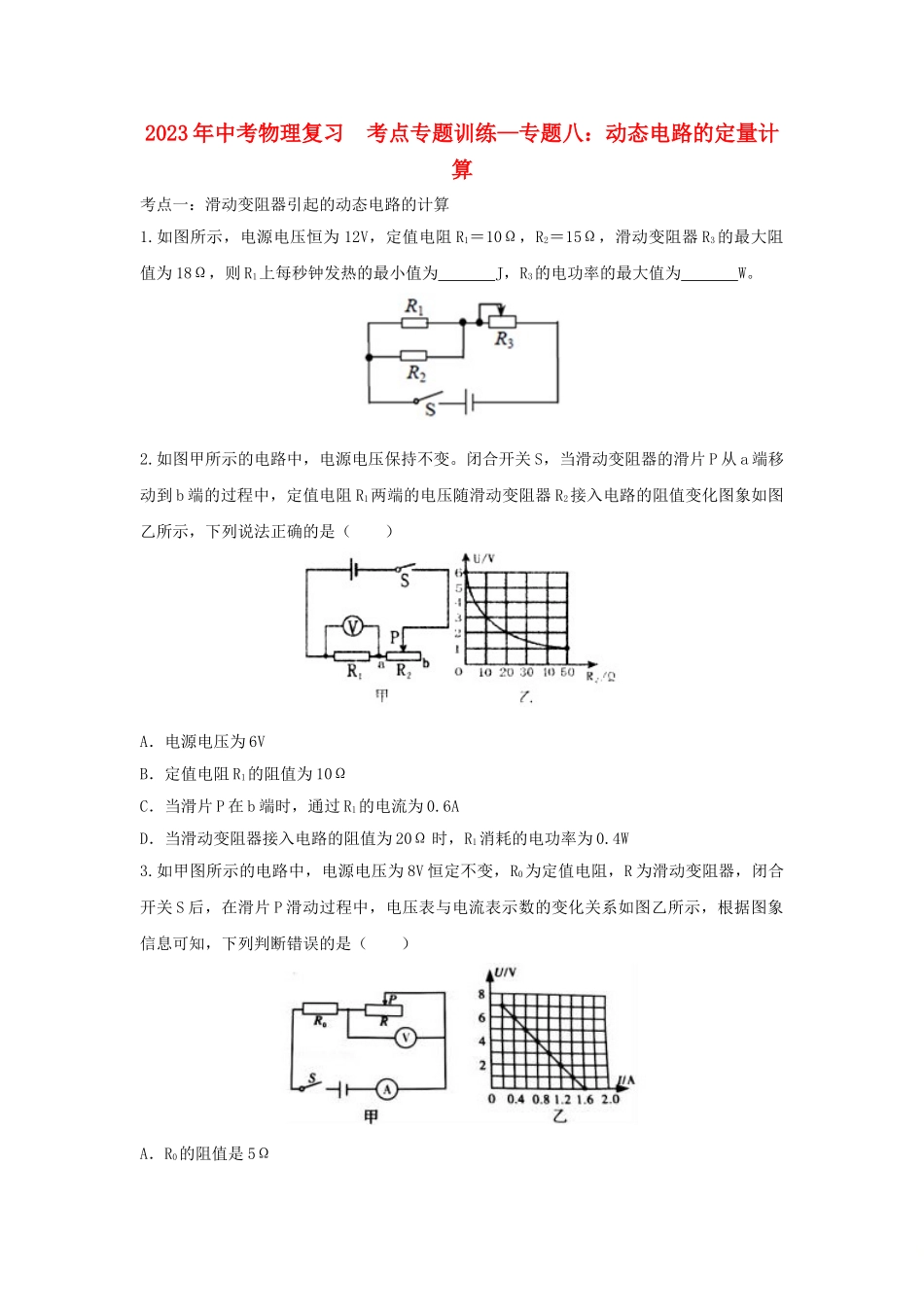

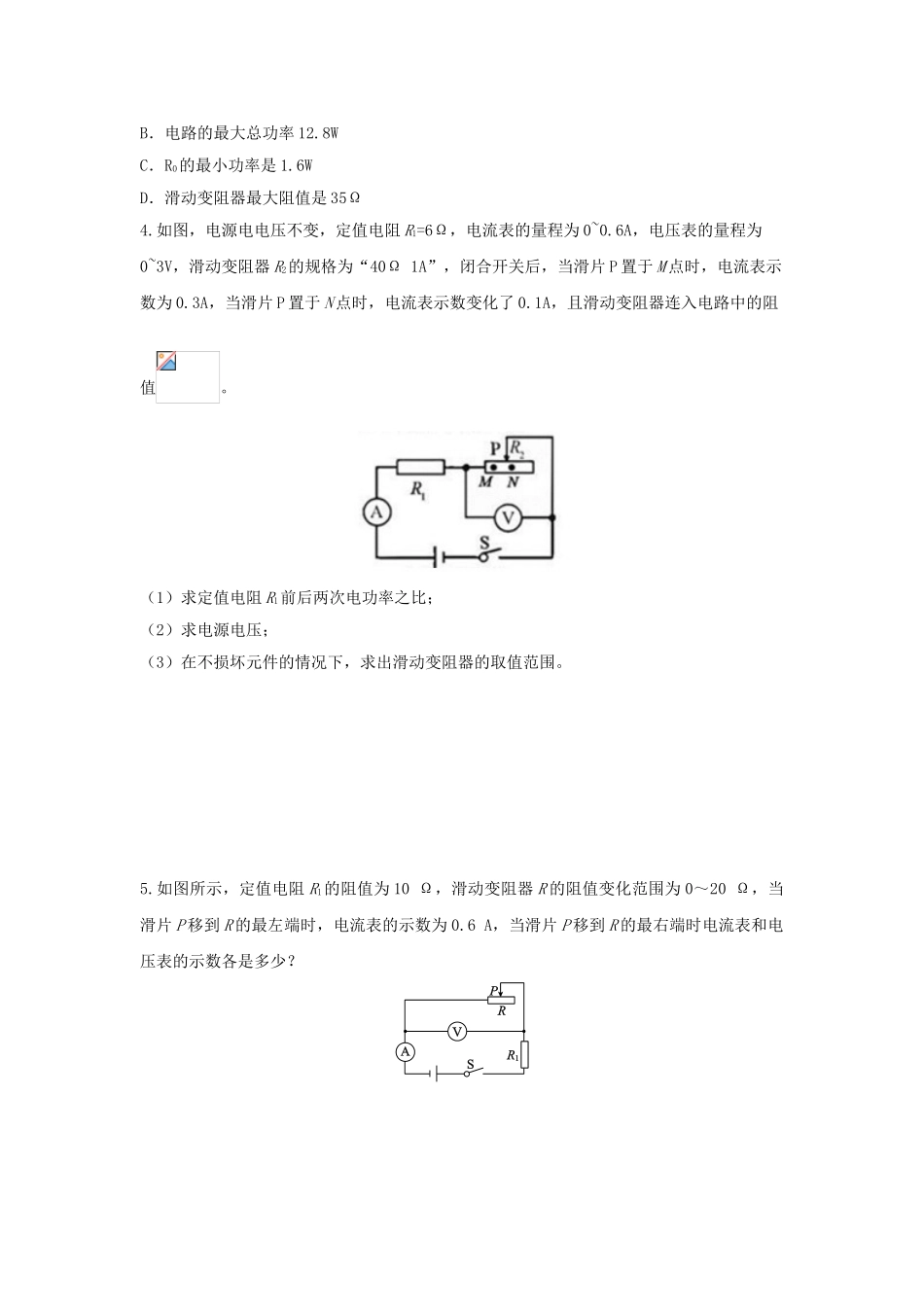

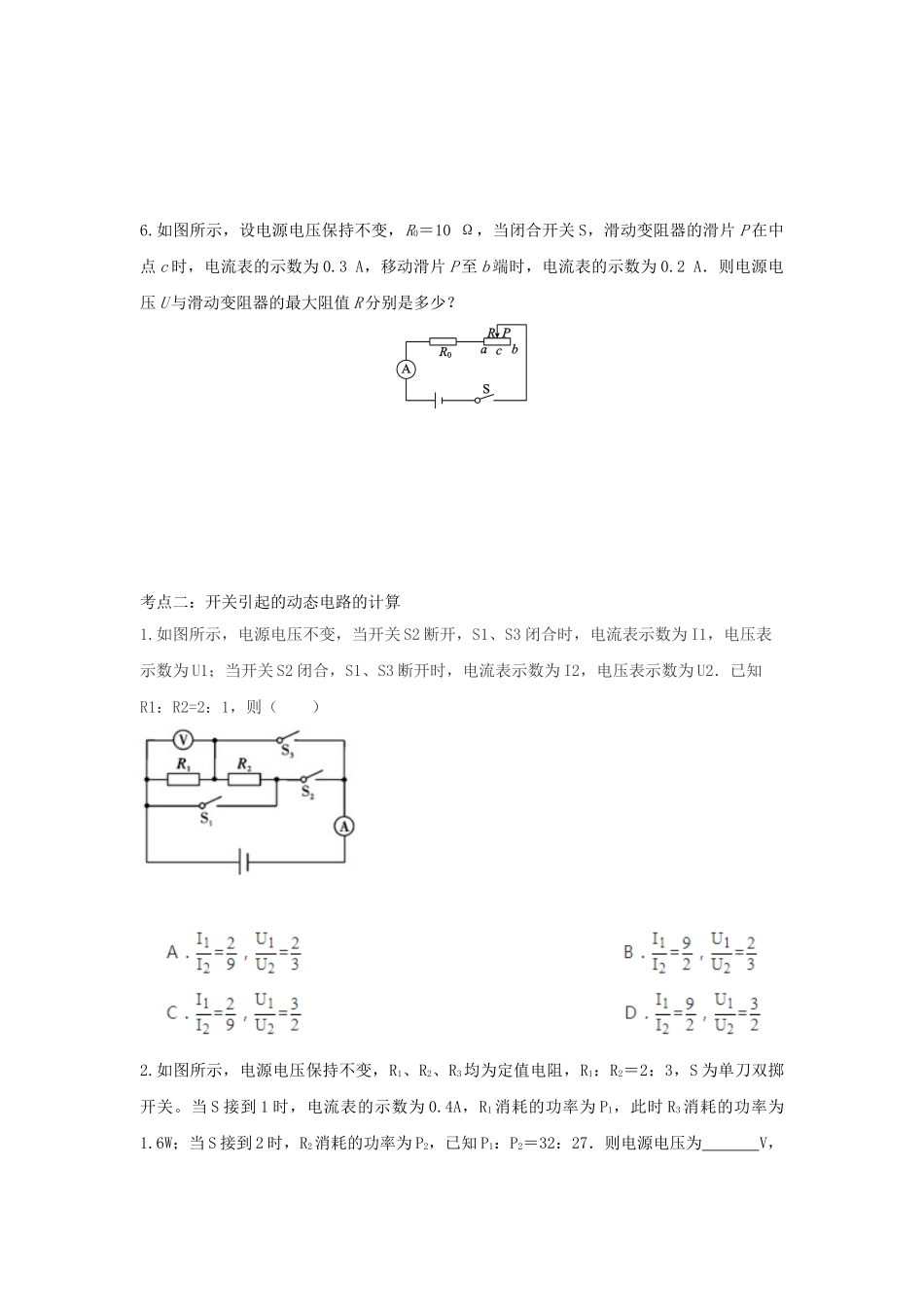

2023年中考物理复习 考点专题训练—专题八：动态电路的定量计算 考点一：滑动变阻器引起的动态电路的计算 1.如图所示，电源电压恒为12V，定值电阻R1＝10Ω，R2＝15Ω，滑动变阻器R3的最大阻值为18Ω，则R1上每秒钟发热的最小值为　 　J，R3的电功率的最大值为　 　W。 2.如图甲所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端移动到b端的过程中，定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示，下列说法正确的是（　　） A．电源电压为6V B．定值电阻R1的阻值为10Ω C．当滑片P在b端时，通过R1的电流为0.6A D．当滑动变阻器接入电路的阻值为20Ω时，R1消耗的电功率为0.4W 3.如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（　　） A．R0的阻值是5Ω B．电路的最大总功率12.8W C．R0的最小功率是1.6W D．滑动变阻器最大阻值是35Ω 4.如图，电源电电压不变，定值电阻R1=6Ω，电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器R2的规格为“40Ω 1A”，闭合开关后，当滑片P置于M点时，电流表示数为0.3A，当滑片P置于N点时，电流表示数变化了0.1A，且滑动变阻器连入电路中的阻值。 （1）求定值电阻R1前后两次电功率之比； （2）求电源电压； （3）在不损坏元件的情况下，求出滑动变阻器的取值范围。 5.如图所示，定值电阻R1的阻值为10 Ω，滑动变阻器R的阻值变化范围为0～20 Ω，当滑片P移到R的最左端时，电流表的示数为0.6 A，当滑片P移到R的最右端时电流表和电压表的示数各是多少？ 6.如图所示，设电源电压保持不变，R0＝10 Ω，当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3 A，移动滑片P至b端时，电流表的示数为0.2 A．则电源电压U与滑动变阻器的最大阻值R分别是多少？ 考点二：开关引起的动态电路的计算 1.如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（　　） 2.如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2，已知P1：P2＝32：27．则电源电压为　 　V，R1为　 　Ω，R3为　 　Ω． 3.如图所示的电路中，R1＝5 Ω，R2＝15 Ω.开关S接1时电流表的示数为0.15 A；开关S接2时，电流表的示数为0.1 A，则灯L的电阻是(　　) A．5 Ω B．10 Ω C．15 Ω D．20 Ω 4.如图所示电路，已知R1为40 Ω，当S闭合，S1断开时，电压表的读数是4 V，通过R1的电流为________A，当S、S1均闭合时，电压表的读数是12 V，R2的阻值为________Ω. 5.如图所示是调温型电熨斗的简化电路图，它的工作电压为220V．R1和R2均为电熨斗底板中的加热元件，R2的阻值为61.6Ω，只闭合S1时为低温档，电功率为440W．同时闭合S1和S2时为高温档，试求： （1）低温档工作时，电路中的电流是多少？ （2）电阻R1的阻值是多少？ （3）高温档的电功率是多少？ 6.如图所示的电路中，电源电压不变，电阻R1的阻值为20 Ω.当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50 A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.90 A．求： (1)电阻R2的阻值． (2)断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压． 考点三：传感器引起的动态电路的计算 1.如图为一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（　　） A. 电流表示数变大，R0两端的电压变大 B. 电压表示数与电流表示数的比值不变 C. 通过R0的最大电流为0.24A D. R0在电路中的最小电阻值为15Ω 2.图甲是某新型电饭锅的简化电路图。R0为15Ω的定值电阻，其阻值不受温度影响。RT是热敏电阻，其阻值随温度的变化规律如图乙所示。由图象可知，当RT的温度从30℃升高到130℃的过程中，电路总功率的变化规律是：　 　；当RT的温度达到100℃时，RT的功率为　 　W。 3.如图甲所示，实验小组的同学设计了一种测量温度的电路．已知电源电源为6 V且保持不变，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图像如图乙所示．电流表采用“0～0.3 A”的量程． (1)当环境温度是40 ℃时，电流表的示数为0.2 A，求此时R0的电阻值． (2)该电路能测量的最高温度是多少？ 4.为防止酒驾事故的出现，酒精测试仪被广泛应用．有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示．当酒精气体的浓度为0时，R1的电阻为60 Ω.在图乙所示的工作电路中，电源电压恒为8 V，定值电阻R2＝20 Ω. (1)当被检测者酒精气体的浓度为0时，求电压表的示数． (2)现在国际公认的酒驾标准是0.2 mg/mL≤酒精气体浓度≤0.8 mg/mL，当电流表的示数为0.2 A时，试通过计算判断被检测者是否酒驾． 5.如图甲所示为某型号电子秤，其结构原理如图乙所示，R0是定值电阻；R是压敏电阻，其阻值R随所受压力F变化的关系如图丙所示，改写电流表(量程为0～0.6 A)的表盘数值后可直接读出所称物体的质量．设踏板的质量为5 kg，电源电压保持12 V不变，g取10 N/kg. (1)根据图像可知，当被称物体的质量增加时，压敏电阻R的阻值________，电流表的示数________．(以上两空均选填“变大”或“变小”) (2)空载时，电流表的示数为0.048 A，则R0的阻值为________Ω. (3)该电子秤的最大测量值是________kg. (4)若身边没有电流表只有电压表，试问还能制作电子秤吗？若不能，请说明理由；若能，电压表应怎样连入电路？答：________，_______________． 2023年中考物理复习 考点专题训练——专题八：动态电路的定量计算参考答案 考点一：滑动变阻器引起的动态电路的计算 1.如图所示，电源电压恒为12V，定值电阻R1＝10Ω，R2＝15Ω，滑动变阻器R3的最大阻值为18Ω，则R1上每秒钟发热的最小值为　 　J，R3的电功率的最大值为　 　W。 【答案】0.9；6。 2.如图甲所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端移动到b端的过程中，定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示，下列说法正确的是（　　） A．电源电压为6V B．定值电阻R1的阻值为10Ω C．当滑片P在b端时，通过R1的电流为0.6A D．当滑动变阻器接入电路的阻值为20Ω时，R1消耗的电功率为0.4W 【答案】ABD。 3.如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（　　） A．R0的阻值是5Ω B．电路的最大总功率12.8W C．R0的最小功率是1.6W D．滑动变阻器最大阻值是35Ω 【答案】C。 4.如图，电源电电压不变，定值电阻R1=6Ω，电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器R2的规格为“40Ω 1A”，闭合开关后，当滑片P置于M点时，电流表示数为0.3A，当滑片P置于N点时，电流表示数变化了0.1A，且滑动变阻器连入电路中的阻值。 （1）求定值电阻R1前后两次电功率之比； （2）求电源电压； （3）在不损坏元件的情况下，求出滑动变阻器的取值范围。 解：（1）滑片由M点滑到N点，电阻变大，电路中的电流减小，所以滑片P置于N点时电路中的电流： IN＝IM﹣0.1A＝0.3A﹣0.1A＝0.2A， 定值电阻R1前后两次电功率之比： （2）滑片P置于M点时，电源电压U＝IM（R1+RM）， 滑片P置于N点时，电源电压U＝IN（R1+RN）， RN＝2RM， 所以0.3A×（R1+RM）＝0.2A×（R1+2RM）， 解得RM＝R1＝6Ω， 电源电压： U＝IM（R1+RM）＝0.3A×（6Ω+6Ω）＝3.6V； （3）根据电流表量程和滑动变阻器规格可知，电路中的最大电流为I大＝0.6A， 由欧姆定律可得，电路总电阻： 滑动变阻器连入电路的最小阻值： R滑小＝R﹣R1＝6Ω﹣6Ω＝0Ω； 电压表的量程为0～3V，滑动变阻器两端的最大电压U滑＝3V， R1两端的电压U1＝U﹣U滑＝3.6V﹣3V＝0.6V， 根据串联电路的分压特点可知： 解得R滑大＝30Ω， 所以在不损坏元件的情况下，滑动变阻器的取值范围为0Ω～30Ω。 5.如图所示，定值电阻R1的阻值为10 Ω，滑动变阻器R的阻值变化范围为0～20 Ω，当滑片P移到R的最左端时，电流表的示数为0.6 A，当滑片P移到R的最右端时电流表和电压表的示数各是多少？ 【答案】当滑片P移到R的最左端时，电路为R1的简单电路，电流表测电路中的电流， 由欧姆定律表达式I＝变形可得电源电压：U＝I1R1＝0.6 A×10 Ω＝6 V； 当滑片P移到R的最右端时，R1与R的最大阻值串联，电压表测R两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表的示数：I2＝＝＝0.2 A，则电压表的示数：UR＝I2R＝0.2 A×20 Ω＝4 V. 6.如图所示，设电源电压保持不变，R0＝10 Ω，当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3 A，移动滑片P至b端时，电流表的示数为0.2 A．则电源电压U与滑动变阻器的最大阻值R分别是多少？ 【答案】闭合开关S，滑动变阻器的滑片P在中点c时，电阻和滑动变阻器串联； 串联电路中总电阻等于各分电阻之和， 根据欧姆定律可得，电路中的电流： I＝＝＝0.3 A①， 移动滑片P至b端时，电阻R0和滑动变阻器串联； 此时电路中的电流： I′＝＝＝0.2 A②， 由①②两式可得：U＝6 V，R＝20 Ω. 考点二：开关引起的动态电路的计算 1.如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（　　） 【答案】D 2.如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2
