05MR501：城市道路──无障碍设计.pdf

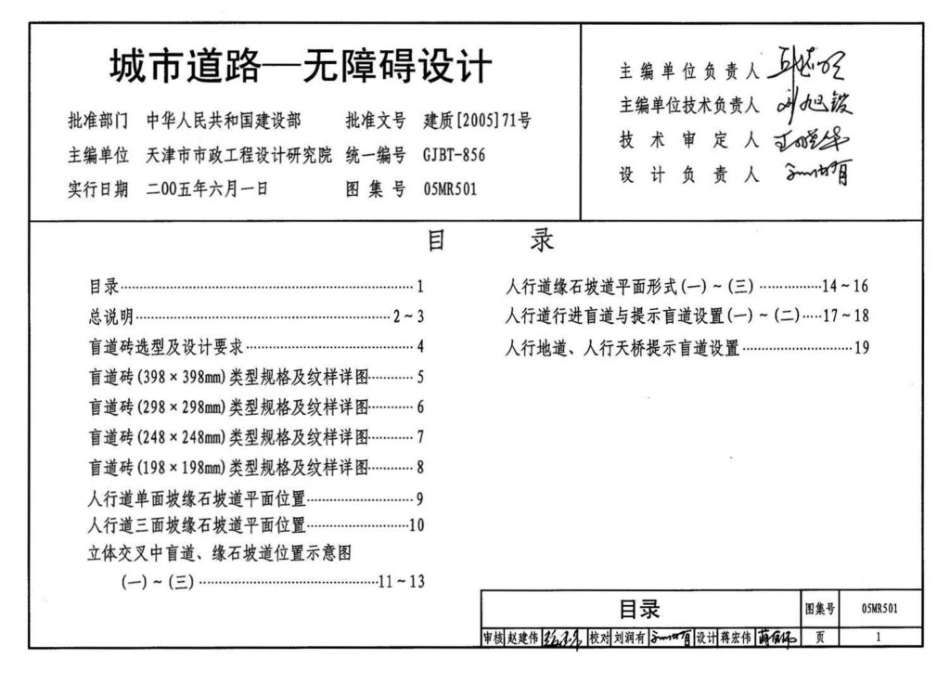

城市道路一无障碍设计主编单位负责人州配主编单位技术负责人o起被批准部门中华人民共和国建设部批准文号建质200571号主编单位天津市市政工程设计研究院统一编号技术审定人增保GJBT-856设计负责人子间实行日期二00五年六月一日图集号05MR501目录目录1人行道缘石坡道平面形式（一）（三）14一16总说明23人行道行进盲道与提示盲道设置（一）（仁）1718盲道砖选型及设计要求4人行地道、人行天桥提示盲道设置19盲道砖(398398mm)类型规格及纹样详图5盲道砖(298298mm)类型规格及纹样详图6盲道砖(248248m)类型规格及纹样详图7盲道砖(198198mm)类型规格及纹样详图8人行道单面坡缘石坡道平面位置9人行道三面坡缘石坡道平面位置10立体交叉中盲道、缘石坡道位置示意图(-)(三)1113目录图集号05MR501审樹赵建伟伍从版对刘润有仔有设计蒋去伟5.1.3盲道砖表面触感部分以下的厚度应与人行道砖一致，盲道的宽度。5.1.4盲道应连续，中途不得有电线杆、拉线、树木等障碍物。5.3.2人行道中有台阶、坡道和障碍物时，在相距0.250.5m5.1.5盲道宜避开井盖铺设。处，应设提示盲道。5.1.6盲道的颜色宜为中黄色。5.3.3在人行道、广场、地下铁道等入口处距入口0.250.5m5.1.7本图集中盲道砖厚度均以d表示。盲道砖的厚度及尺寸应处应设置提示盲道，提示盲道长度与各入口的宽度应相对与设计选用的人行道砖一致。应。5.2行进盲道的设置应符合下列规定：5.3.4提示道的宽度宜为0.300.60m5.2.1人行道外侧有围墙、花台或绿化带时，行进盲道宜设在距5.3.5在候车站牌一侧应设提示盲道，其长度宜为4.06.0m.围墙、花台、绿化带边缘0.250.50m处。5.4材料要求5.2.2人行道内侧有树池时，行进盲道宜设在距树池边缘0.255.4.1水泥混凝土盲道砖的抗压强度：平均值30MPa,单块最0.50m.小值25MPa.5.2.3人行道没有树池时，行进盲道距立缘石不应小于0.50m5.4.2水泥混凝土盲道砖的抗折强度：平均值4.0MPa,单块5.2.4行进盲道的宽度宜为0.30.6m;可根据人行道及步道砖最小值3.5MPa.宽度选择5.4.3水泥混凝土盲道砖的吸水率：8%（有透水要求除外）5.2.5人行道成弧线形路线时，行进盲道宜与人行道走向一致。5.4.4块形应符合本标准图集的要求，并且每批水泥混凝土盲道5.3提示盲道的设置应符合下列规定：砖的尺寸偏差应在2mm5.3.1行进盲道的起点和终点应设提示盲道，其长度应大于行进5.4.5水泥混凝土盲道砖表面应符合防滑要求。总说明图集号0.5MR501审核赵建伟杨建校对刘润有设计蒋宏伟蒋伟页3
