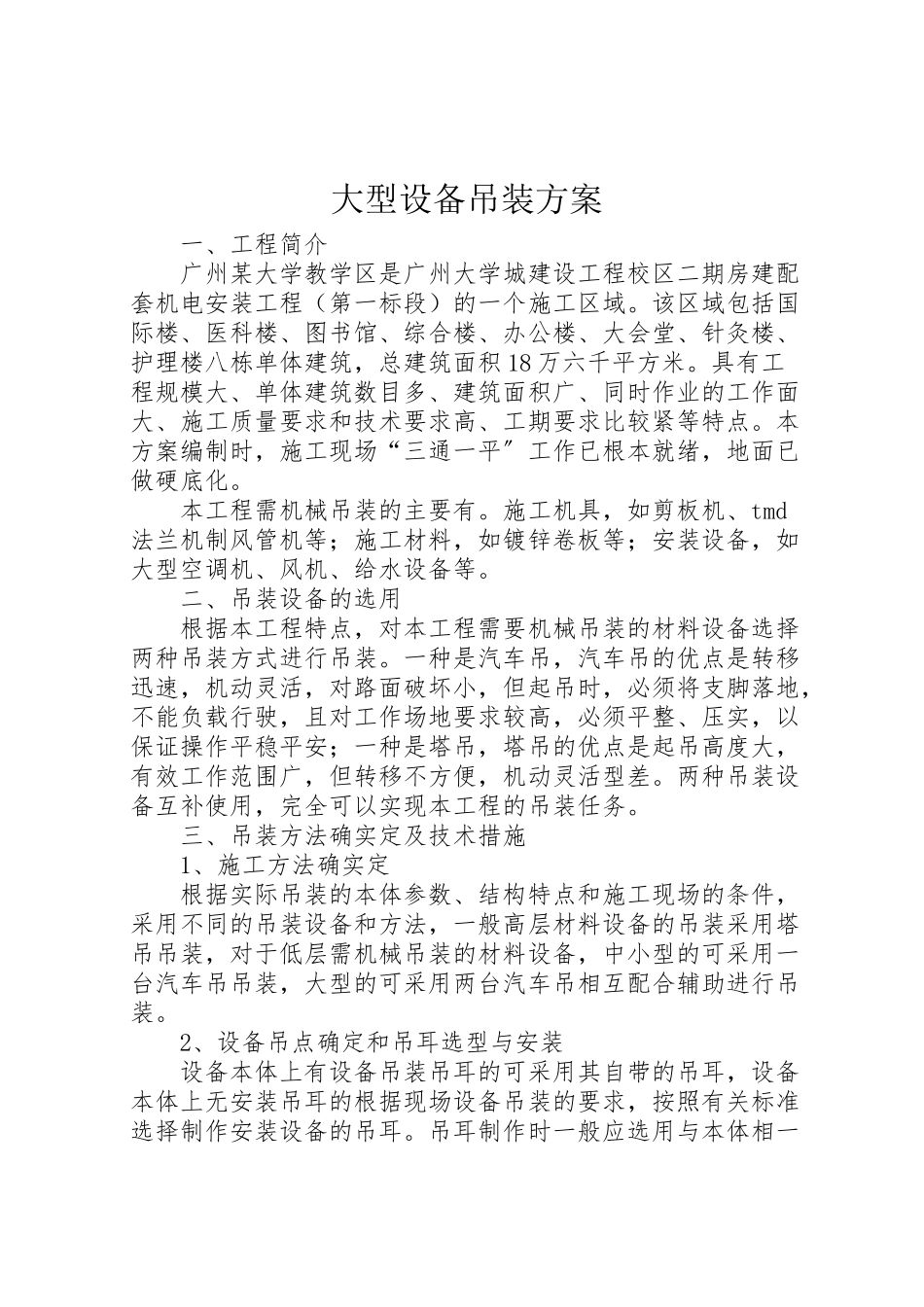

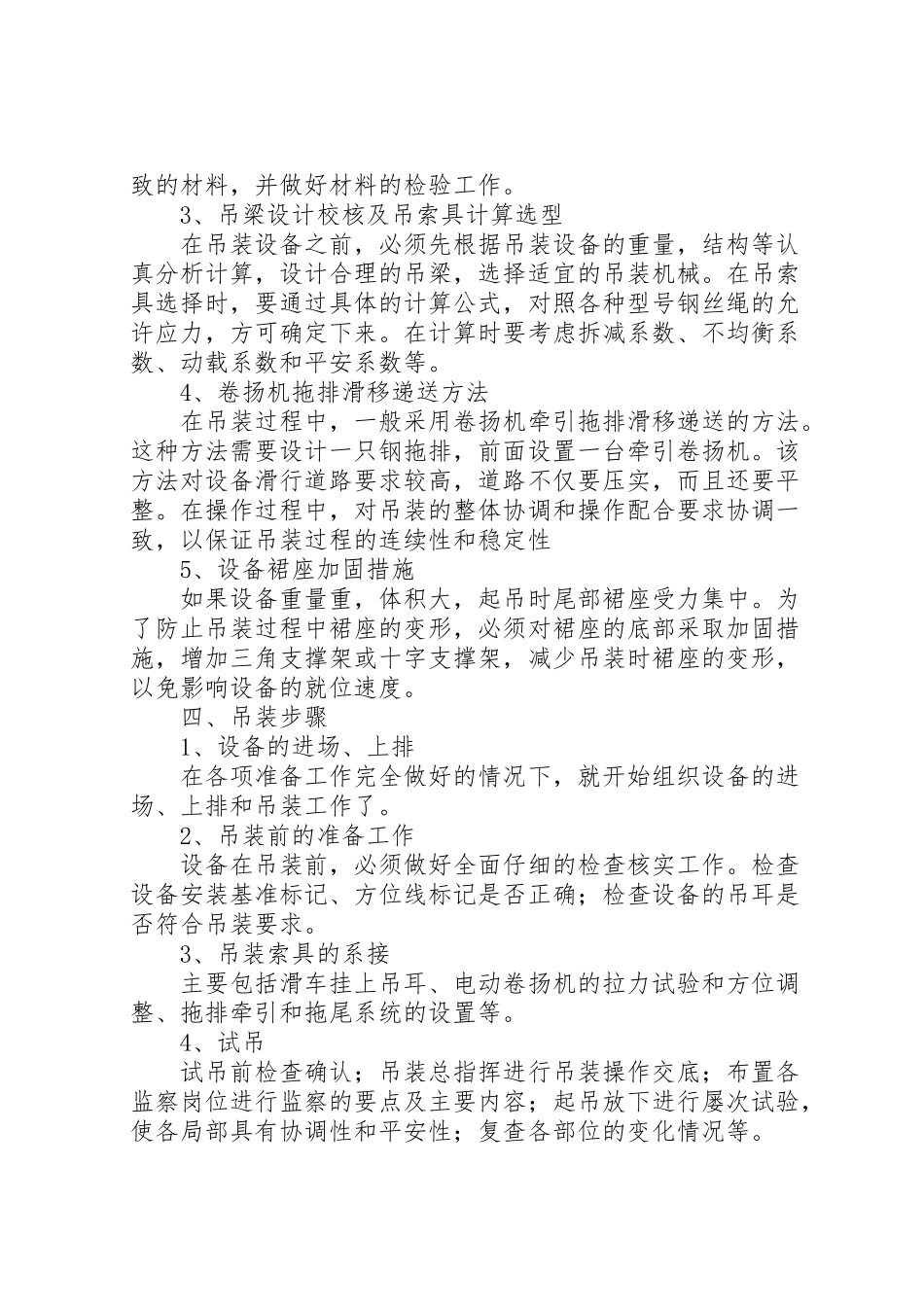

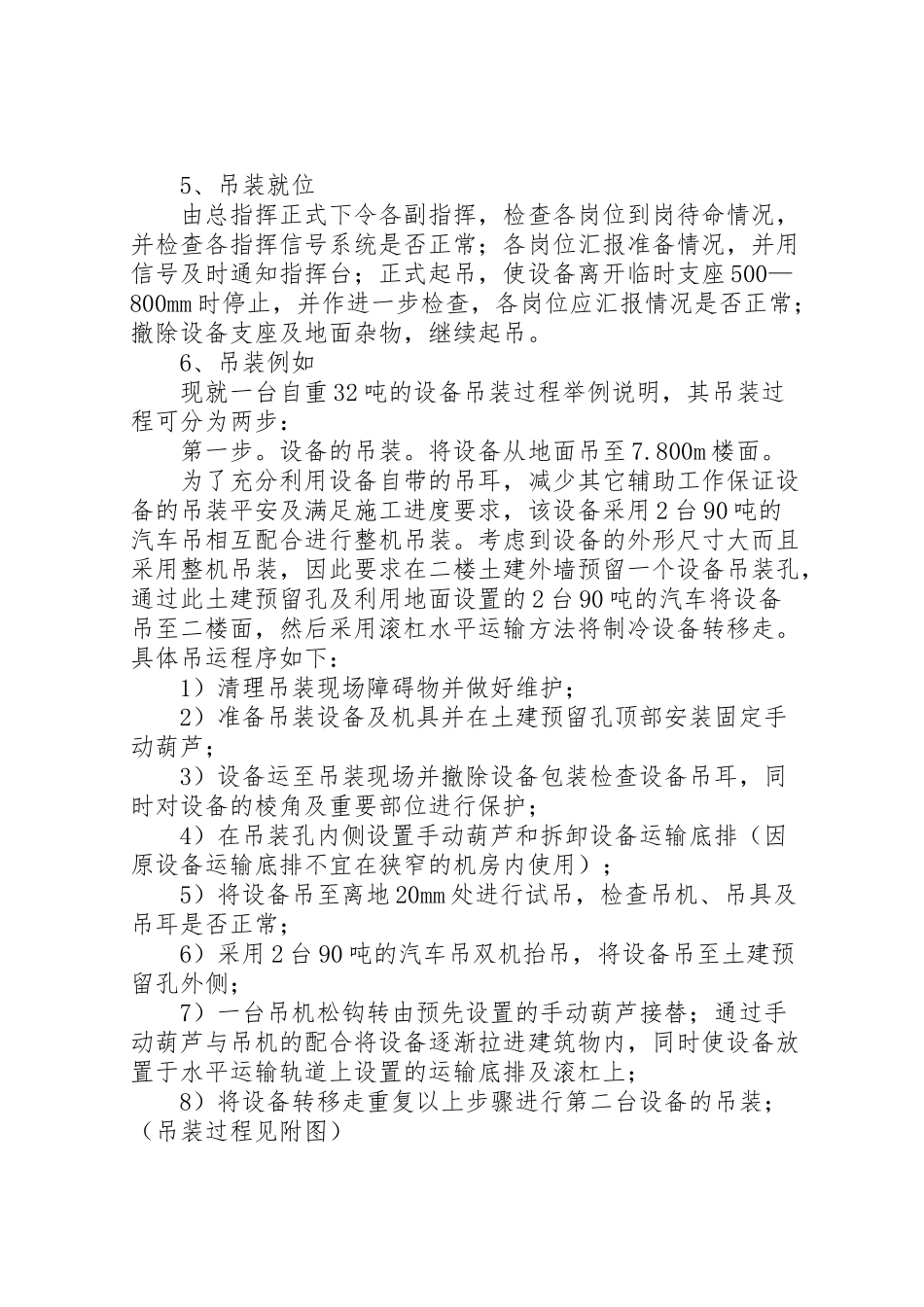

大型设备吊装方案 一、工程简介 广州某大学教学区是广州大学城建设工程校区二期房建配套机电安装工程（第一标段）的一个施工区域。该区域包括国际楼、医科楼、图书馆、综合楼、办公楼、大会堂、针灸楼、护理楼八栋单体建筑，总建筑面积18万六千平方米。具有工程规模大、单体建筑数目多、建筑面积广、同时作业的工作面大、施工质量要求和技术要求高、工期要求比较紧等特点。本方案编制时，施工现场“三通一平〞工作已根本就绪，地面已做硬底化。 本工程需机械吊装的主要有。施工机具，如剪板机、tmd法兰机制风管机等；施工材料，如镀锌卷板等；安装设备，如大型空调机、风机、给水设备等。 二、吊装设备的选用 根据本工程特点，对本工程需要机械吊装的材料设备选择两种吊装方式进行吊装。一种是汽车吊，汽车吊的优点是转移迅速，机动灵活，对路面破坏小，但起吊时，必须将支脚落地，不能负载行驶，且对工作场地要求较高，必须平整、压实，以保证操作平稳平安；一种是塔吊，塔吊的优点是起吊高度大，有效工作范围广，但转移不方便，机动灵活型差。两种吊装设备互补使用，完全可以实现本工程的吊装任务。 三、吊装方法确实定及技术措施 1、施工方法确实定 根据实际吊装的本体参数、结构特点和施工现场的条件，采用不同的吊装设备和方法，一般高层材料设备的吊装采用塔吊吊装，对于低层需机械吊装的材料设备，中小型的可采用一台汽车吊吊装，大型的可采用两台汽车吊相互配合辅助进行吊装。 2、设备吊点确定和吊耳选型与安装 设备本体上有设备吊装吊耳的可采用其自带的吊耳，设备本体上无安装吊耳的根据现场设备吊装的要求，按照有关标准选择制作安装设备的吊耳。吊耳制作时一般应选用与本体相一致的材料，并做好材料的检验工作。 3、吊梁设计校核及吊索具计算选型 在吊装设备之前，必须先根据吊装设备的重量，结构等认真分析计算，设计合理的吊梁，选择适宜的吊装机械。在吊索具选择时，要通过具体的计算公式，对照各种型号钢丝绳的允许应力，方可确定下来。在计算时要考虑拆减系数、不均衡系数、动载系数和平安系数等。 4、卷扬机拖排滑移递送方法 在吊装过程中，一般采用卷扬机牵引拖排滑移递送的方法。这种方法需要设计一只钢拖排，前面设置一台牵引卷扬机。该方法对设备滑行道路要求较高，道路不仅要压实，而且还要平整。在操作过程中，对吊装的整体协调和操作配合要求协调一致，以保证吊装过程的连续性和稳定性 5、设备裙座加固措施 如果设备重量重，体积大，起吊时尾部裙座受力集中。为了防止吊装过程中裙座的变形，必须对裙座的底部采取加固措施，增加三角支撑架或十字支撑架，减少吊装时裙座的变形，以免影响设备的就位速度。 四、吊装步骤 1、设备的进场、上排 在各项准备工作完全做好的情况下，就开始组织设备的进场、上排和吊装工作了。 2、吊装前的准备工作 设备在吊装前，必须做好全面仔细的检查核实工作。检查设备安装基准标记、方位线标记是否正确；检查设备的吊耳是否符合吊装要求。 3、吊装索具的系接 主要包括滑车挂上吊耳、电动卷扬机的拉力试验和方位调整、拖排牵引和拖尾系统的设置等。 4、试吊 试吊前检查确认；吊装总指挥进行吊装操作交底；布置各监察岗位进行监察的要点及主要内容；起吊放下进行屡次试验，使各局部具有协调性和平安性；复查各部位的变化情况等。 5、吊装就位 由总指挥正式下令各副指挥，检查各岗位到岗待命情况，并检查各指挥信号系统是否正常；各岗位汇报准备情况，并用信号及时通知指挥台；正式起吊，使设备离开临时支座500—800mm时停止，并作进一步检查，各岗位应汇报情况是否正常；撤除设备支座及地面杂物，继续起吊。 6、吊装例如 现就一台自重32吨的设备吊装过程举例说明，其吊装过程可分为两步： 第一步。设备的吊装。将设备从地面吊至7.800m楼面。 为了充分利用设备自带的吊耳，减少其它辅助工作保证设备的吊装平安及满足施工进度要求，该设备采用2台90吨的汽车吊相互配合进行整机吊装。考虑到设备的外形尺寸大而且采用整机吊装，因此要求在二楼土建外墙预留一个设备吊装孔，通过此土建预留孔及利用地面设置的2台90吨的汽车将设备吊至二楼面，然后采用滚杠水平运输方法将制冷设备转移走。具体吊运程序如下： 1）清理吊装现场障碍物并做好维护； 2）准备吊装设备及机具并在土建预留孔顶部安装固定手动葫芦； 3）设备运至吊装现场并撤除设备包装检查设备吊耳，同时对设备的棱角及重要部位进行保护； 4）在吊装孔内侧设置手动葫芦和拆卸设备运输底排（因原设备运输底排不宜在狭窄的机房内使用）； 5）将设备吊至离地20mm处进行试吊，检查吊机、吊具及吊耳是否正常； 6）采用2台90吨的汽车吊双机抬吊，将设备吊至土建预留孔外侧； 7）一台吊机松钩转由预先设置的手动葫芦接替；通过手动葫芦与吊机的配合将设备逐渐拉进建筑物内，同时使设备放置于水平运输轨道上设置的运输底排及滚杠上； 8）将设备转移走重复以上步骤进行第二台设备的吊装；（吊装过程见附图） 第二步。设备的就位。设备在楼面平移就位。 设备吊至楼面后须迅速将设备转移走，以便提供吊装场地进行下一台设备的吊装。由于设备就位于7.800米的楼面，已不可能采用吊机等大型机械化设备进行设备的安装就位，考虑到设备的自重体积较大必须在设备底部敷设轨道以便进行设备的就位安装。根据此吊装思路及现场土建的实际情况，选择沿设备安装位置方向采用槽钢或道轨铺设水平运输轨道，在轨道与设备底座间设置无缝钢管作滚杠，利用建筑结构柱及设备根底作锚点，同时设置电动卷扬机及导向滑轮，通过启动卷扬机把设备水平牵引到设备根底上，然后采用千斤顶将设备抬升撤除运输底座及滚杠最终完成设备就位。设备就位安装程序如下： 1、清理施工现场及沿b轴线敷设轨道； 2、利用结构柱及设备根底设置牵引锚点； 3、在设备底座与水平运输轨道间设置运输底排及滚杠； 4、将电动卷扬机与设备可靠连接（拴节点最好选择吊点，如有困难应选择设备的可受力点） 5、启动牵引机具将设备水平运输到设备根底上（牵引速度不易过快要保证设备平稳前进）； 6、通过千斤顶将设备安装就位并撤除施工机具（制冷机应由远到近逐台安装，设备平移过程见以下图）。 五、本卷须知 1、装指挥系统是设备吊装最主要的核心，也是吊装成败的关键。因此，应成立吊装领导小组，为吊装制定完善和高效的指挥操作系统，绘制现场吊装岗位设置平面图，实行定机、定人、定岗、定责任，使整个吊装过程有条不紊地顺利进行。 2、作为一次大型设备的吊装作业，必须制定一套严格的行之有效的管理方法，让在场的每一位工作人员都很清楚自己的职责，以保证一次吊装成功。 3、施工现场使用吊车作业时严格执行“十不吊〞的原那么，即“重量不明不吊、吃土不清不吊、信号不清不吊、有起无落不吊、吊物不清不吊、夜间无照明不吊、吊索不符合规定不吊、吊物绑扎不牢固不吊、吊物上下有人不吊、六级风以上不吊〞。 打击传销工作方案慈善晚会筹划方案创卫工作实施方案 内容总结 （1）大型设备吊装方案 一、工程简介 广州某大学教学区是广州大学城建设工程校区二期房建配套机电安装工程（第一标段）的一个施工区域 （2）具有工程规模大、单体建筑数目多、建筑面积广、同时作业的工作面大、施工质量要求和技术要求高、工期要求比较紧等特点 （3）3、在设备底座与水平运输轨道间设置运输底排及滚杠 （4）打击传销工作方案慈善晚会筹划方案创卫工作实施方案
