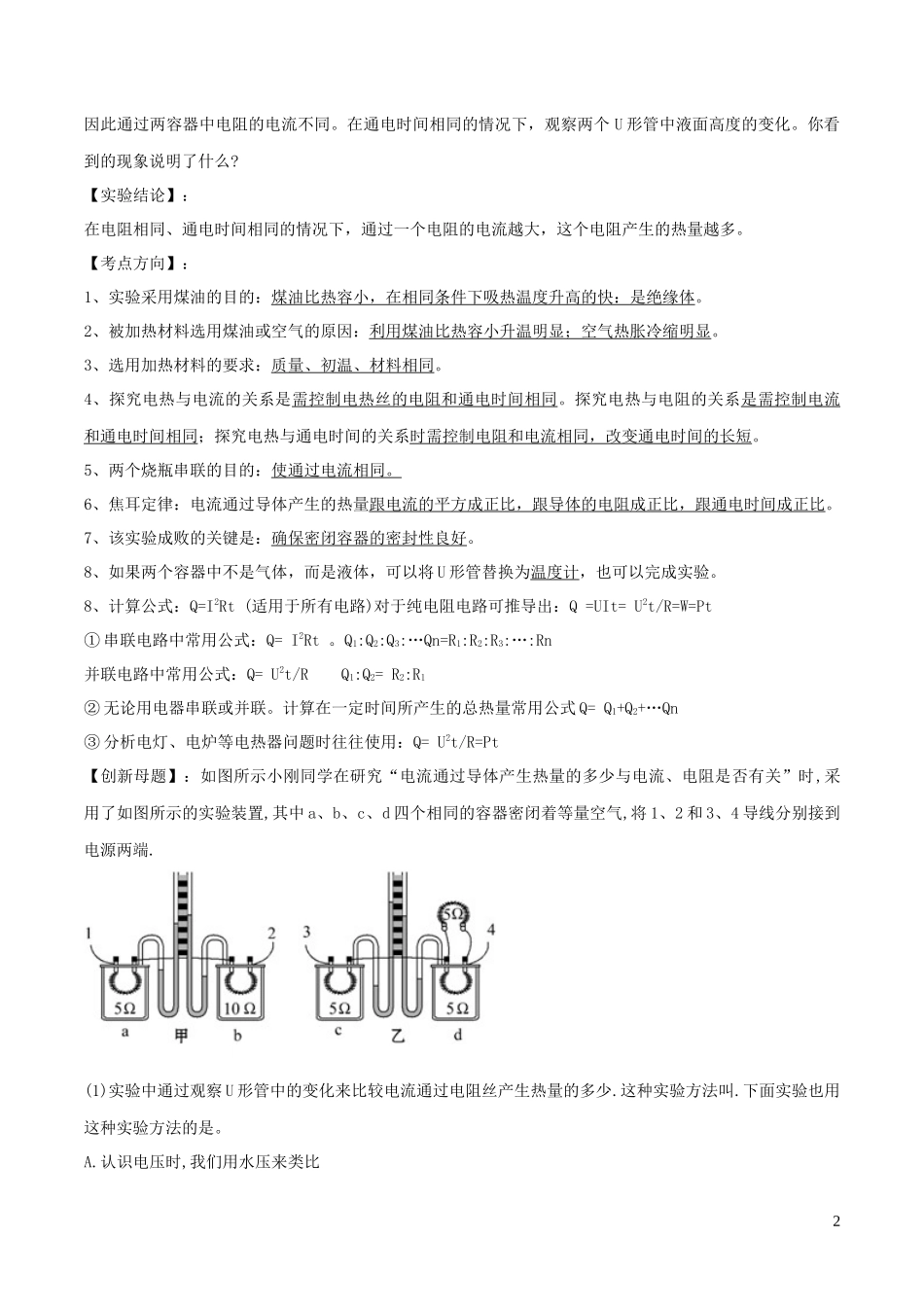

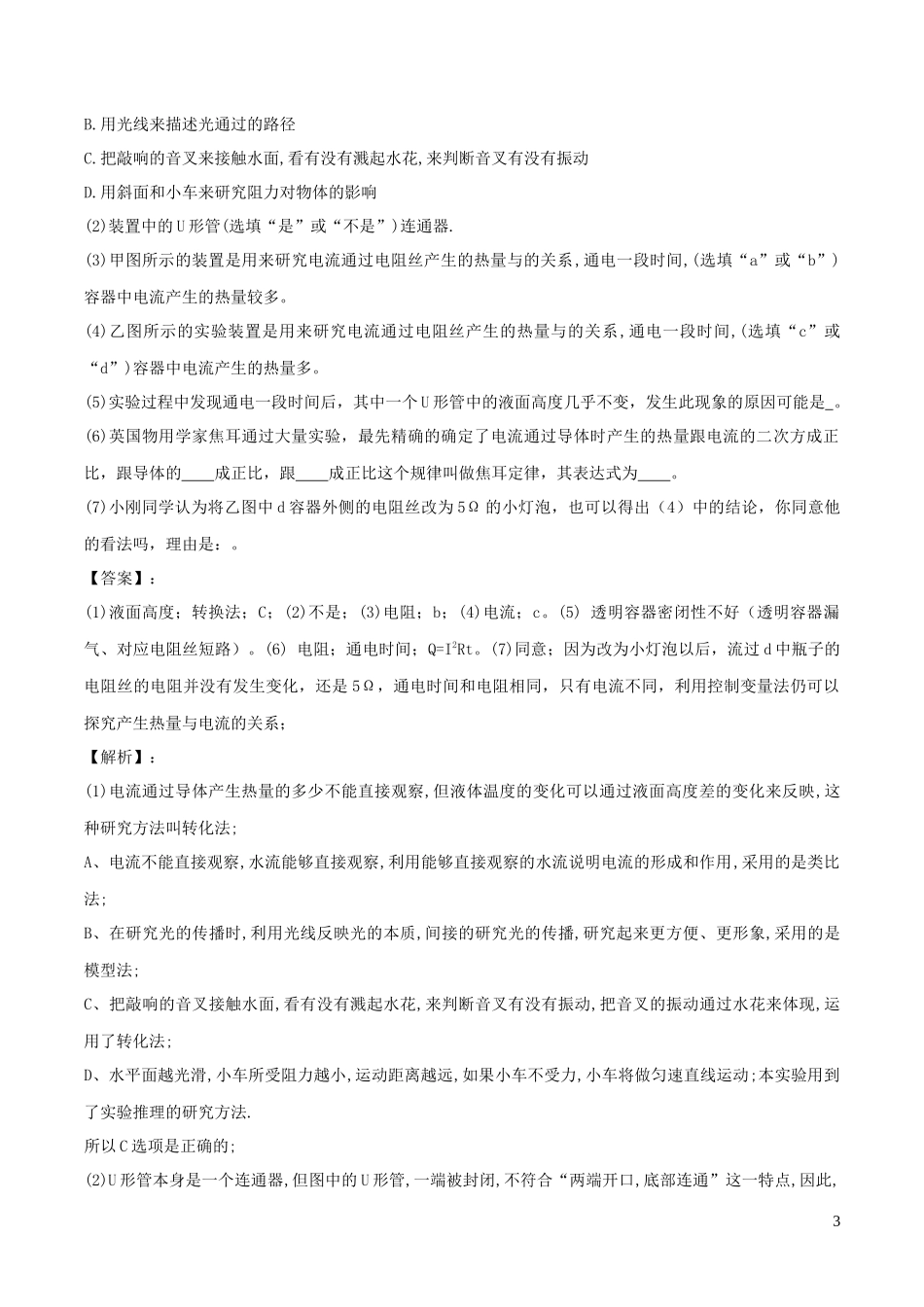

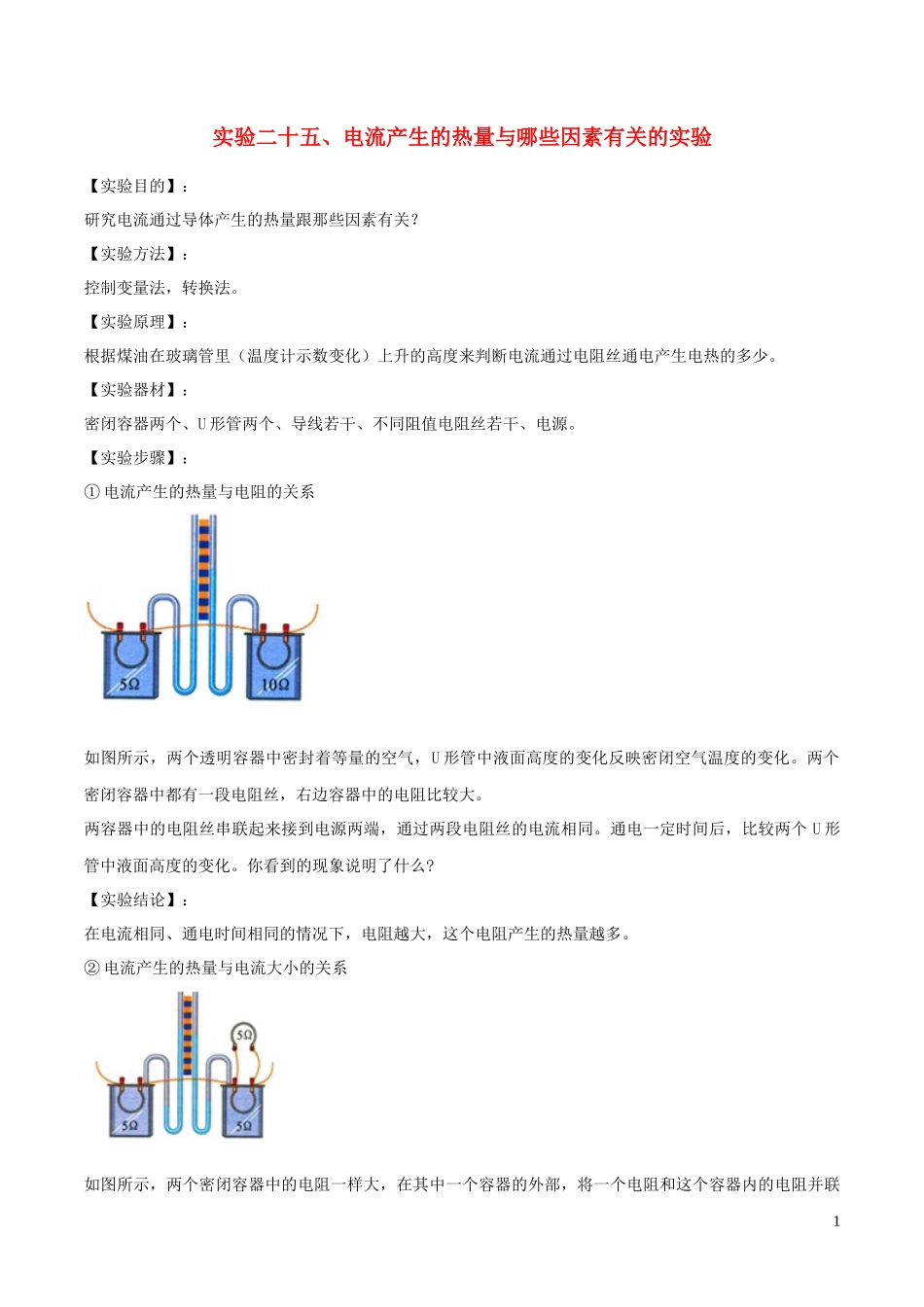

实验二十五、电流产生的热量与哪些因素有关的实验 【实验目的】： 研究电流通过导体产生的热量跟那些因素有关？ 【实验方法】： 控制变量法，转换法。 【实验原理】： 根据煤油在玻璃管里（温度计示数变化）上升的高度来判断电流通过电阻丝通电产生电热的多少。 【实验器材】： 密闭容器两个、U形管两个、导线若干、不同阻值电阻丝若干、电源。 【实验步骤】： ①电流产生的热量与电阻的关系 如图所示，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。两个密闭容器中都有一段电阻丝，右边容器中的电阻比较大。 两容器中的电阻丝串联起来接到电源两端，通过两段电阻丝的电流相同。通电一定时间后，比较两个U形管中液面高度的变化。你看到的现象说明了什么? 【实验结论】： 在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。 ②电流产生的热量与电流大小的关系 如图所示，两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，因此通过两容器中电阻的电流不同。在通电时间相同的情况下，观察两个U形管中液面高度的变化。你看到的现象说明了什么? 【实验结论】： 在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。 【考点方向】： 1、实验采用煤油的目的：煤油比热容小，在相同条件下吸热温度升高的快：是绝缘体。 2、被加热材料选用煤油或空气的原因：利用煤油比热容小升温明显；空气热胀冷缩明显。 3、选用加热材料的要求：质量、初温、材料相同。 4、探究电热与电流的关系是需控制电热丝的电阻和通电时间相同。探究电热与电阻的关系是需控制电流和通电时间相同；探究电热与通电时间的关系时需控制电阻和电流相同，改变通电时间的长短。 5、两个烧瓶串联的目的：使通过电流相同。 6、焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。 7、该实验成败的关键是：确保密闭容器的密封性良好。 8、如果两个容器中不是气体，而是液体，可以将U形管替换为温度计，也可以完成实验。 8、计算公式：Q=I2Rt (适用于所有电路)对于纯电阻电路可推导出：Q =UIt= U2t/R=W=Pt ①串联电路中常用公式：Q= I2Rt 。Q1:Q2:Q3:…Qn=R1:R2:R3:…:Rn 并联电路中常用公式：Q= U2t/R Q1:Q2= R2:R1 ②无论用电器串联或并联。计算在一定时间所产生的总热量常用公式Q= Q1+Q2+…Qn ③分析电灯、电炉等电热器问题时往往使用：Q= U2t/R=Pt 【创新母题】：如图所示小刚同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时,采用了如图所示的实验装置,其中a、b、c、d四个相同的容器密闭着等量空气,将1、2和3、4导线分别接到电源两端.    (1)实验中通过观察U形管中的变化来比较电流通过电阻丝产生热量的多少.这种实验方法叫.下面实验也用这种实验方法的是。 A.认识电压时,我们用水压来类比  B.用光线来描述光通过的路径 C.把敲响的音叉来接触水面,看有没有溅起水花,来判断音叉有没有振动  D.用斜面和小车来研究阻力对物体的影响  (2)装置中的U形管(选填“是”或“不是”)连通器. (3)甲图所示的装置是用来研究电流通过电阻丝产生的热量与的关系,通电一段时间,(选填“a”或“b”)容器中电流产生的热量较多。 (4)乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与的关系,通电一段时间,(选填“c”或“d”)容器中电流产生的热量多。 (5)实验过程中发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是 。 (6)英国物用学家焦耳通过大量实验，最先精确的确定了电流通过导体时产生的热量跟电流的二次方成正比，跟导体的　　成正比，跟　　成正比这个规律叫做焦耳定律，其表达式为　　。 (7)小刚同学认为将乙图中d容器外侧的电阻丝改为5Ω的小灯泡，也可以得出（4）中的结论，你同意他的看法吗，理由是：。 【答案】： (1)液面高度；转换法；C；(2)不是；(3)电阻；b；(4)电流；c。(5) 透明容器密闭性不好（透明容器漏气、对应电阻丝短路）。(6) 电阻；通电时间；Q=I2Rt。(7)同意；因为改为小灯泡以后，流过d中瓶子的电阻丝的电阻并没有发生变化，还是5Ω，通电时间和电阻相同，只有电流不同，利用控制变量法仍可以探究产生热量与电流的关系； 【解析】： (1)电流通过导体产生热量的多少不能直接观察,但液体温度的变化可以通过液面高度差的变化来反映,这种研究方法叫转化法; A、电流不能直接观察,水流能够直接观察,利用能够直接观察的水流说明电流的形成和作用,采用的是类比法; B、在研究光的传播时,利用光线反映光的本质,间接的研究光的传播,研究起来更方便、更形象,采用的是模型法; C、把敲响的音叉接触水面,看有没有溅起水花,来判断音叉有没有振动,把音叉的振动通过水花来体现,运用了转化法; D、水平面越光滑,小车所受阻力越小,运动距离越远,如果小车不受力,小车将做匀速直线运动;本实验用到了实验推理的研究方法. 所以C选项是正确的; (2)U形管本身是一个连通器,但图中的U形管,一端被封闭,不符合“两端开口,底部连通”这一特点,因此,不是连通器; (3)如图甲,两个电阻串联在电路中,电流相同,通电时间相同,电阻不同,运用控制变量法,探究电流产生热量跟电阻的关系;通过一段时间,b容器中电流产生的热量较多,该容器的电阻最大; (4)图乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联,根据串联电路的电流特点可以知道,右端两个电阻的总电流和左端的电阻电流相等,即I右=I左,两个5Ω的电阻并联,根据并联电路的电流特点知I右=I内+I外,所以, I左＞I内,烧瓶内的电阻值都是5Ω,阻值相等,通电时间相等,电流不同,运用控制变量法,探究电流产生热量跟电流的关系;通过一段时间,c容器中电流产生的热量多. (5) 电热丝产生的热量首先是通过传递给空气，使得空气的压强增大，进而推动液柱的高度变化，因此如果液面高度没有变化，应该是系统的气密性出现了问题，即可能漏气，或者电阻被短路，没有热量产生。 (6)英国物用学家焦耳通过大量实验，最先精确的确定了电流通过导体时产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比这个规律叫做焦耳定律，其表达式为Q=I2Rt。 (7) 同意；因为改为小灯泡以后，流过d中瓶子的电阻丝的电阻并没有发生变化，还是5Ω，通电时间和电阻相同，只有电流不同，利用控制变量法仍可以探究产生热量与电流的关系；本题考查控制变量法的应用。 练习1：（2023年l长春）在研究电流产生的热量与哪些因素有关的实验中： （1）如图所示，两个密闭的透明容器中装有相等质量的空气，两个容器中的电阻丝R1、R2（R1＜R2）串联接到电源两端．电阻丝R1和R2串联的目的是保证相同，U型管中液面高度的变化反映； （2）通电10s，观察到图中两侧U型管中液面高度的变化不同，这说明：电流产生的热量与有关 （3）在研究电流产生的热量与电流的关系时，将一段导线与电阻丝R2并联，通电10s，左侧U型管中液面高度的变化比（2）中左侧U型管中液面高度变化（选填“大”或“小”） 【答案】： （1）电流；电阻丝产生的热量的多少；（2）电阻；（3）大 【解析】： （1）电路串联能保证电流大小相等；实验运用了转换法，将想观察的“产生热量多少”通过气体的热胀冷缩转换成了“U形管两端液面高度差的变化”． （2）实验中控制的变化量只有电阻大小不同，而目的就是为了使电压相同情况下电流大小不同，实验证明电流大小确实对产生热量的多少有所影响． （3）当R2并联了一个电阻后，干路的总电流增大了，因此通过R1的电流也增大了，相同时间产生的热量变多，液面高度变化变大． 练习2：（2023年l衡阳）小明用如图甲所示实验装置探究a、b两种液体的吸热能力，在两个相同的烧瓶内分别接入电阻丝，装人质量相等的a、b两种液体，并分别插入温度计。 (1)实验中选用的两根电阻丝的阻值应______(选填“相同”或“不同”) (2)实验中，用_________(选填“A”或“B”)间接反映液体吸收热量的多少;通过比较______(选填“A＂或“B＂)来判断液体吸热能力的强弱; A.通电时间 B.温度计示数的变化量 (3)下表是某次的实验数据液体a加热后的温度如图乙所示，将温度计示数填入相应表格中。 分析可知，________(选填“a”或“b”)液体的吸热能力较强。 (4)设质量为m的a液体中电阻丝的阻值为R，测出其电流为I，通电一段时间t后，温度 计的示数变化量为∆t，若不计热量损失，则a液体的比热容为______(用所给出的物理量写出比热容的表达式)，用该表达式计算出的比热容会比实际值______(选填偏大”或“偏小”) (5)如果在两烧瓶中分别装入质量相等的煤油，并接入兩根阻值不同的电阻丝，就可用这 个装置来探究电流产生的热量与________的关系。 【答案】： (1)相同； (2)A B ； (3) 48℃；液体b ； (4) c= I2Rt/0.15Δt；偏大； (5)电阻。 【解析】： (1)由于两电阻丝串联,所以通过的电流相同,通电时间相同,为控制液体吸收相同的热量,由Q=I2Rt知,实验中应选用两根阻值相同的电阻丝。 (2)实验中,不考虑热量损失时,液体吸收的热量等于电阻丝放出的热量,而相同电阻丝通过相同电流时产生的热量正比于通电时间,故可用通电时间来间接反映液体吸收热量的多少;比较吸热能力时,可以通过比较温度计示数的变化量来判断液体吸热能力的强弱。 (3)由图乙知道,温度计分度值为2 ℃,示数为48 ℃;分析表格中数据知道,加热相同时间,液体b的温度升高得小,故b液体吸热能力较强。 (4)根据题意,由Q=I2Rt及Q=cmΔt知,a液体的比热容c=I2Rt/mΔt;由于实际上放出的热量不能完全被液体吸收,所以用该表达式计算出的比热容会比实际值偏大。 (5)如果在两烧瓶中分别装入质量相等的煤油,并接入两根阻值不同的电阻丝,由于通过的电流相同,通电时间相同,则可以用这个装置来探究电流产生的热量与电阻的关系。 练习3：（2023年l攀枝花）如图是探究电流通过导体时产生热量的实验，甲、乙两套装置中各 有两个相同的透明容器。其中密封着等量的空气和一段电阻丝（阻值在图中已标出），U形 管中装有等量的液体，接通电源，观察现象。 （1）实验中通过观察　　的变化来比较导体所产生热量的多少；这运用了　　（填“转换法”或“等效替代法”）的物理思想； （2）用甲装置进行实验时，通过控制通电时间和电路中的　　不变，来研究导体产生热量与电阻的关系； （3）在乙装置中，C、D透明容器中产生热量较多的是　　容器。 【答案】： （1）液面高度差；转换法；（2）电流；（3）C。 【解析】： （1）电流通过导体产生热量的多少不能直接观察，但电阻丝对容器中的空气加热时，空气 温度升高体积膨胀，引起U型管中液柱高度的变化，所以通过液面高度差的变化来反映电 阻丝产生热量的多少，这种研究方法叫转换法； （2）如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变 量法，探究电流产生热量跟电阻的关系； （3）图乙装置中两个5Ω的电阻并联后再与一个5Ω的电阻串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右＝I左，两个5Ω的电阻并联，根据并联电路的电流特点知I右＝I内+I外，所以，I左＞I内，容器内的电阻值都是5Ω，通电一段时间，由Q＝I2Rt知，C容器中电流产生的热量多
