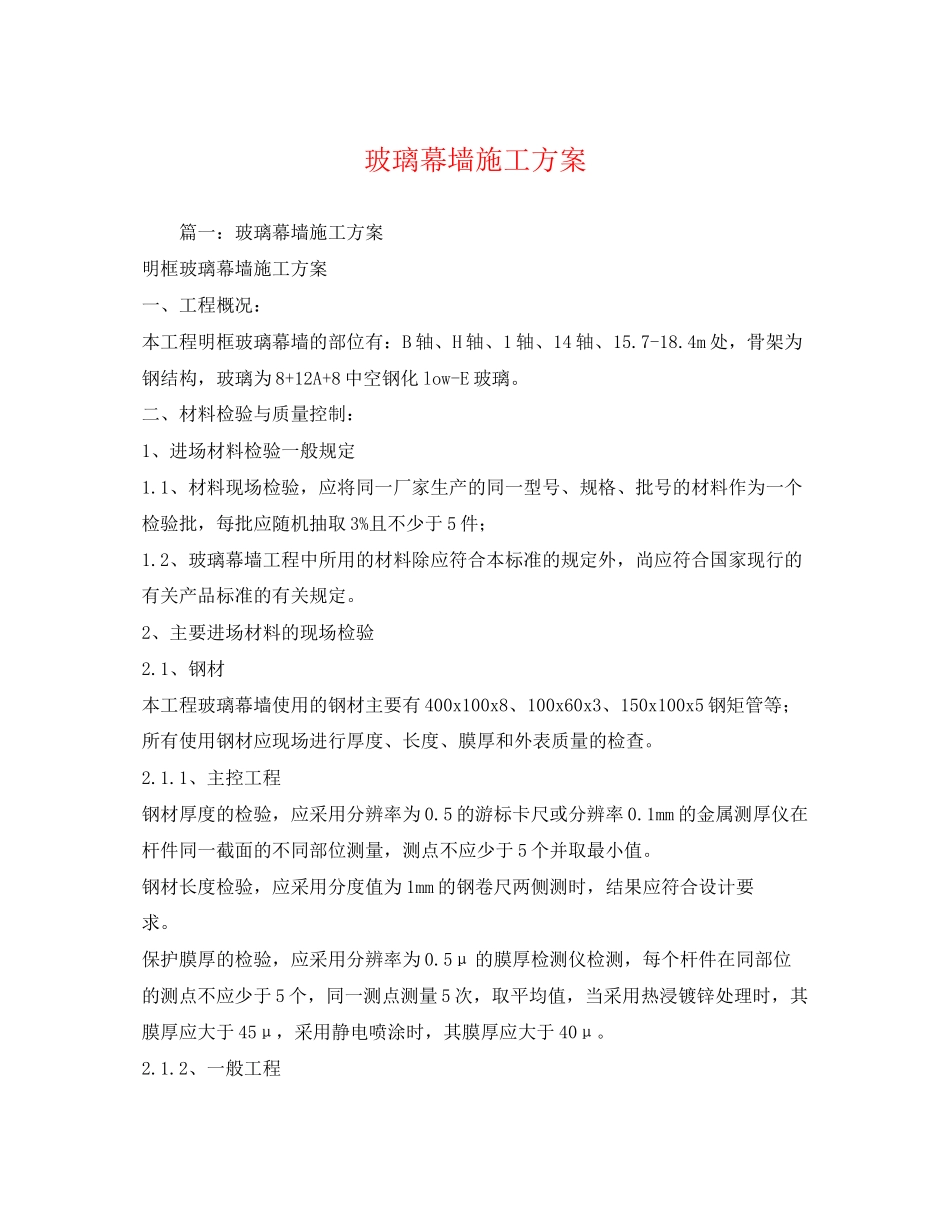

2023年玻璃幕墙施工方案.docx

玻璃幕墙施工方案 篇一：玻璃幕墙施工方案 明框玻璃幕墙施工方案 一、工程概况： 本工程明框玻璃幕墙的部位有：B轴、H轴、1轴、14轴、15.7-18.4m处，骨架为钢结构，玻璃为8+12A+8中空钢化low-E玻璃。 二、材料检验与质量控制： 1、进场材料检验一般规定 1.1、材料现场检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3%且不少于5件； 1.2、玻璃幕墙工程中所用的材料除应符合本标准的规定外，尚应符合国家现行的有关产品标准的有关规定。 2、主要进场材料的现场检验 2.1、钢材 本工程玻璃幕墙使用的钢材主要有400x100x8、100x60x3、150x100x5钢矩管等；所有使用钢材应现场进行厚度、长度、膜厚和外表质量的检查。 2.1.1、主控工程 钢材厚度的检验，应采用分辨率为0.5的游标卡尺或分辨率0.1mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个并取最小值。 钢材长度检验，应采用分度值为1mm的钢卷尺两侧测时，结果应符合设计要 求。 保护膜厚的检验，应采用分辨率为0.5μ的膜厚检测仪检测，每个杆件在同部位的测点不应少于5个，同一测点测量5次，取平均值，当采用热浸镀锌处理时，其膜厚应大于45μ，采用静电喷涂时，其膜厚应大于40μ。 2.1.2、一般工程 钢材外表质量的检验，应在自然散射光条件下，目测钢材的外表不得有裂纹、气泡、结疤、泛锈、夹杂和折叠，截面不得有毛刺、卷边等现象。 2.1.3、质量保证资料 钢材的产品合格证； 钢材的力学性能检验报告。 2.2、玻璃 本工程玻璃幕墙局部选用的玻璃为8+12A+8中空钢化LOW-E玻璃；应进行厚度、边长、外观质量和边缘处理情况的检验。 不合格品不允许使用，并相应做好记录及归类存放，不得与合格品混杂放置。 检查玻璃尺寸的偏差是否在允许偏差内。 校对出厂合格证书，物理性能检测报告是否符合要求。 2.3、结构胶和密封胶 建筑幕墙使用的结构密封胶必须为常温固化双组份，耐候硅酮密封胶必须为中性固化胶。在使用密封胶时，一定要严格遵守材料制造商关于产品使用及接缝尺寸限制的说明，有混全的密封胶不得现场配制；密封胶必须经过指定的测验、证实符合设计要求才能使用；对结构密封胶与耐候硅酮密封胶的性能必须符合有关国家标准及设计图纸的要求。 2.4、密封垫和密封胶条 密封垫和密封胶条应采用黑色高刻度的三元乙丙橡胶（EPDM）制品，并符合中国国家现行标准建筑橡胶密封垫预成实芯硫化的结构密封垫用材料GB10711的有关规定。密封垫应挤压成块，密封胶条应挤压成条，邵氏硬度为70±5，并具有20%至35%的压缩度；铝合金框之间以及铝合金与钢结构连接处应采用折叠形的三元乙丙橡胶（EPDM）作防水嵌缝，接头处须进行硫化处理。该橡胶条的邵氏硬度为70±5、延伸率＞200%、抗拉强度＞11MPa，并具有良好的抗臭氧及紫 外光性能，能耐-50℃～150℃的温度，耐老化年限不小30年。 三、玻璃幕墙施工工艺 1、施工工序：现场测量放线→埋件安装→安装立柱→立柱抄平、调整→安装横梁→ 安装双层中空玻璃→安装玻璃幕墙铝盖条→清洗→验收交工 2、测量放线 2.1、基准点、线确实认 依据原有内控线及基点布置图，检查现场控制线、轴线、起始标高以及底层的基准点，是否清晰或损坏。 2.2、平面控制网的建立 以各基准点为根底，建立平面控制网，测量各基准点的距离与角度是否与基准点一致，如不一致，重复测量，直至点位在误差范围内，坐标差Δx、Δy≤2mm，角度差Δα≤40″，并以此点位建立平面控制网。 以平面控制网为基准，依据设计图纸标定与基准点的位置关系与幕墙的位置关系，测放幕墙的控制线，并在线上标明至幕墙的距离。幕墙控制线也必须是闭合导线，以便确定，测量精度，只有在不能通视的位置才能使用支导线测量，测量点必须妥善保护，除把线放到地面上外，还要把线引至梁的外外表，以免地面处理后无法恢复。 2.3、内控线的布置 各层投点工作结束后，进行内控线的布控。以主控制线为准，将结构控制线进行平移，平移应放在接近结构边缘，但要让开柱位，便于连线的地方，内控线离结构面为1000mm。 2.4、外围结构的测量 内控线布置后，以轴线、基准点、控制线作为一级基准点，在底层投出外围控制线，测出外控制线的距离，并作出各外控线延长线的交汇点，通过确定延长线上的交汇点作出二级控制点，各二级控制点之间互相连线成闭合状形成二级控制网。 2.5、幕墙施工测量本卷须知： 2.5.1、玻璃幕墙分格轴线的测量应与主体结构测量相配合，其偏差应及时调整，不得积累； 2.5.2、应定期对玻璃幕墙的安装定位基准进行校准。 3、玻璃幕墙立柱安装 3.1、钢矩管立柱设置: 结合本工程特点，单根立柱跨度12.8米，中间无连接支点，因此从结构强度和抗挠度变形综合考虑，选用400x100x8钢方管做立柱；立柱上部与主体结构通过转接件螺栓连接，底部套在插芯之上（插芯高度为600mm），插芯与预埋钢 板焊接。 3.2、钢矩管立柱的安装 幕墙立柱的安装工作，是从结构的底部向上安装，待埋件的安装校核完毕后就可进行。先对照施工图检查立柱的尺寸及加工尺寸是否正确，然后将立柱插芯与预埋钢板焊接到一起。 3.3、钢矩管立柱的找平 立柱的垂直度可用吊锤控制，平面度由两根定位轴线之间所引的水平线控制。 4、玻璃幕墙横梁安装 本工程明框玻璃幕墙采用钢结构，横梁采用100x60x3钢矩管。 4.1、钢矩管横梁与立柱的连接采用一端固定，一端自由连接，固定端连接采用围焊连接，焊缝连续饱满，焊渣及时清理干净，自由端做法为先在立柱上预先焊接一角钢连接套管，横梁自由端横向套入，另一端固定焊死。 幕墙横梁安装完毕，应由专职检验人员复查其水平度,接口处平整度，相临横梁与同层横梁的水平标高偏差情况及整个立面控制线的偏差情况，调整至符合设计及质量控制标准要求。全部横梁安装完毕且复查合格、专检人员签准认可，并由专检人员填报验收单，经监理复核签准前方可进行板块安装。 5、玻璃幕墙龙骨安装偏差控制 幕墙水平和竖向龙骨的安装偏差见下表: 篇二：玻璃幕墙施工组织设计 施工组织设计 第一章 工程概况及编制依据 一、工程概况： 工程名称：工程办公楼幕墙工程 建设单位：工程 质量标准：到达国家现行施工质量验收标准标准 工 期：60日历天 二、编制依据及原那么： 1、编制依据及原那么： (1) 建筑设计标准 JGJ102-2023幕墙工程技术标准 JG3035-1996建筑幕墙 JGJ113-2023建筑玻璃应用技术规程 (2) 建筑设计标准 GB50045-95(2022版)高层民用建筑设计防火标准 GBJ16-87(2022版)建筑设计防火标准 GB50011-2022建筑抗震设计标准 GB50057-94建筑防雷设计标准 GB50017-2023钢结构设计标准 GB50009-2022建筑结构荷载标准 (3) 材料标准 GB/T5237-2022铝合金建筑型材 GB/T3190铝及铝合金加工产品的化学成分 GB/T1591-1994低合金高强度结构钢 GB10711建筑橡胶密封垫预成实芯硫化的结构密封垫用材料 GB16776-1997建筑用硅酮结构密封胶 (4) 检测方法 GB/T15226建筑幕墙空气渗透性能检测方法 GB/T15227建筑幕墙风压变形性能检测方法 GB/T15228建筑幕墙雨水渗透性能检测方法 (5) 其它标准及要求 JG50-91建筑施工高处作业平安技术标准 JGJ46-2023施工现场时用电平安技术标准 GB 5237.1-2023铝合金建筑型材第1局部：基材 GB 5237.2-2023铝合金建筑型材第2局部：阳极氧化、着色型材 GB 17841-1999幕墙用钢化玻璃与半钢化玻璃 GB /T18091-2022玻璃幕墙光学性能 GB 6566-2022建筑材料放射性核素限量 GB 50009-2022建筑结构荷载标准 GB 50011-2022建筑抗震设计标准 GB /T18250-2022建筑幕墙平面内变形性能检测方法 GB /T18575-2022建筑幕墙抗震性能振动台试验方法 GB 3098.11-1995紧固件机械性能自钻自攻螺钉 GB 3098.1-2022紧固件机械性能螺栓、螺钉和螺柱 GB 3098.2-2022紧固件机械性能螺母粗牙螺纹 GB 3098.4-2022紧固件机械性能螺母细牙螺纹 GB 3098.5-2022紧固件机械性能自攻螺钉 GB 3098.6-2022紧固件机械性能不锈钢螺栓、螺钉、螺柱 GB 3098.15-2022紧固件机械性能不锈钢螺母 GB /T16823.1-1997螺纹紧固件应力截面积和承载面积 GB /T4171-2022高耐候结构钢 GB /T4172-2022焊接结构用耐候钢 GB50068-2022建筑结构可靠度设计统一标准 JGJT97-95工程抗震术语标准 GB /T17742-1999中国地震烈度表 GB /T7740-1999地震震级的规定 GB 18306-2022中国地震动参数区划图 GB 15763.1-2022建筑用平安玻璃防火玻璃 GB 14683-2023硅酮建筑密封胶 JC/T531-1999相交袖珍硬度计压硬度试验方法 B/T228-2022金属材料、温室拉伸试验方法 GB/T7106-2022建筑外窗抗风压性能分级及检测方法 GB/T7107-2022建筑外窗水密性能分级及检测方法 GB/T8485-2022建筑外窗空气声隔声性能分级及检测方法 GB/T11976-2022建筑外窗采旋光性能分级及检测方法 YS/T438-2022铝型材截面几何参数算法及计算机程序要求 JCJ81-2022建筑钢结构焊接技术规程 GB50210-2022建筑装饰装修工程质量验收标准 GB/T13477.1-2022建筑密封材料实验方法第1局部实验基材的规定 GB/T13477.2-2022建筑密封材料实验方法第2局部密度的测定 GB/T13477.5-2022建筑密封材料实验方法第5局部表干时间的测定 GB/T13477.6-2022建筑密封材料实验方法第6局部流动性的测定 GB/T13477.7-2022建筑密封材料实验方法第7局部低温柔性的测定 GB/T13477.8-2022建筑密封材料实验方法第8局部拉伸粘接性的 测定 GB/T13477.9-2022建筑密封材料实验方法第9局部浸水后拉伸粘接性的测定 GB/T13477.10-2022建筑密封材料实验方法第10局部定伸粘接性的测定 GB/T13477.11-2022建筑密封材料实验方法第11局部浸水后定伸粘接性的测定 GB/T13477.12-2022建筑密封材料实验方法第12局部同一温度下拉伸压缩循环后粘接性的测定 GB/T13477.13-2022建筑密封材料实验方法第13局部冷拉一热压后粘接性的测定 GB/T13477.14-2022建筑密封材料实验方法第14局部浸水及拉伸一压缩循环后粘接性的测定 GB/T13477.15-2022建筑密封材料实验方法第15局部经过热、透过玻璃的人工光源和水露后粘接性的测定 GB/T13477.16-2022建筑密封材料实验方法第16局部压缩特性的测定 GB/T13477.17-2022建筑密封材料实验方法第17局部弹性复力的测定 GB/T13477.18-2022建筑密封材料实验方法第18局部剥离粘接性的测定 GB/T13477.19-2022建筑密封材料实验方法第19局部质量和体积变 化的测定GB/T13477.20-2022建筑密封材料实验方法第20局部污染性 的测定 GB/T3103.1-2022紧固件公差、螺栓、螺钉、螺柱和螺母 GB19155-2023高处作业吊蓝 GB/T3098.19-2023紧固件机械性能、抽芯铆钉 GB/T3099-2023紧固件术语盲铆钉 GB/T12615.1-2023封闭型平圆头抽芯铆钉11级 GB/T12615.2-2023封闭型平圆头抽芯
