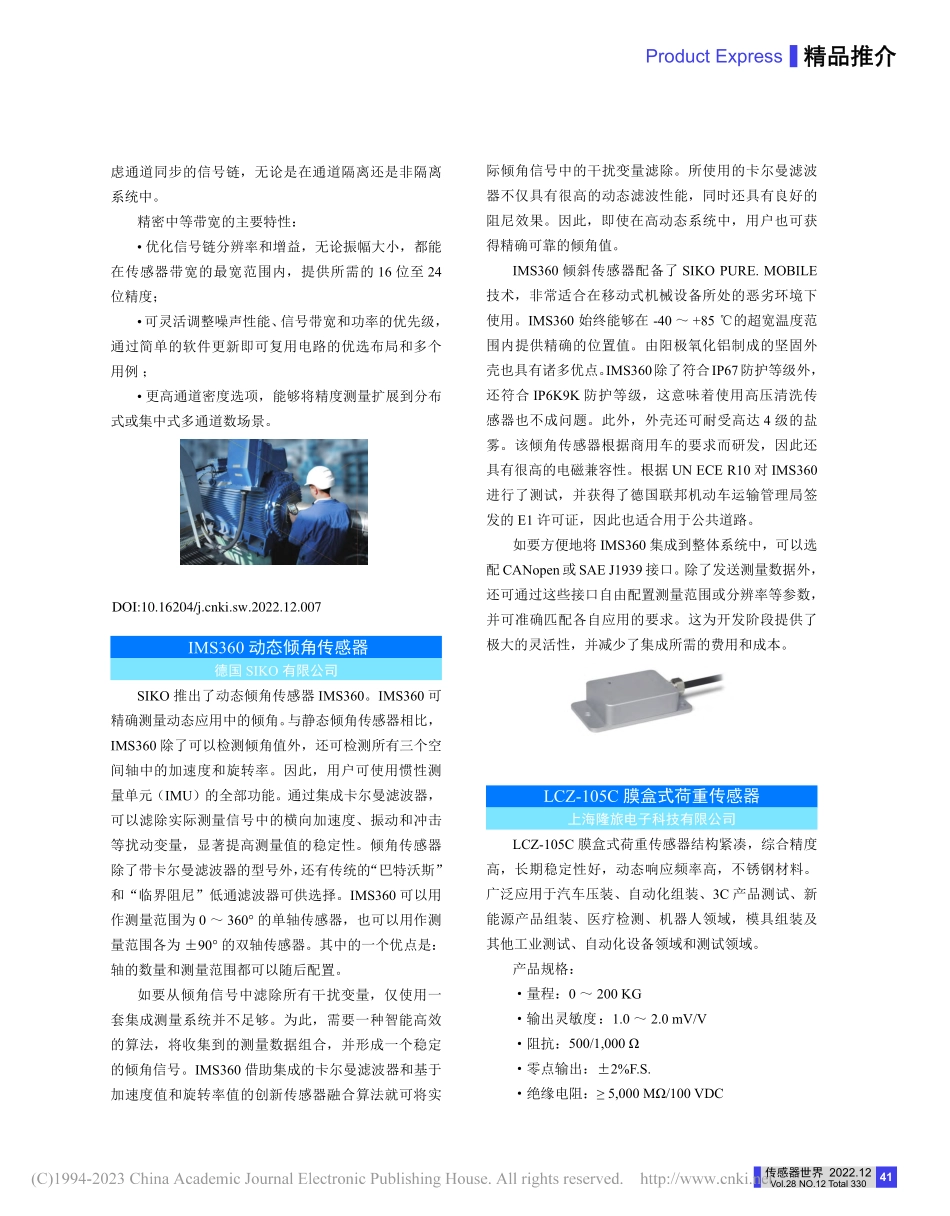

IMS360动态倾角传感器.pdf

Product Express 精品推介传感器世界 2022.12Vol.28 NO.12 Total 33041虑通道同步的信号链，无论是在通道隔离还是非隔离系统中。精密中等带宽的主要特性：优化信号链分辨率和增益，无论振幅大小，都能在传感器带宽的最宽范围内，提供所需的 16 位至 24位精度；可灵活调整噪声性能、信号带宽和功率的优先级，通过简单的软件更新即可复用电路的优选布局和多个用例；更高通道密度选项，能够将精度测量扩展到分布式或集中式多通道数场景。IMS360 动态倾角传感器德国 SIKO 有限公司SIKO 推出了动态倾角传感器 IMS360。IMS360 可精确测量动态应用中的倾角。与静态倾角传感器相比，IMS360 除了可以检测倾角值外，还可检测所有三个空间轴中的加速度和旋转率。因此，用户可使用惯性测量单元（IMU）的全部功能。通过集成卡尔曼滤波器，可以滤除实际测量信号中的横向加速度、振动和冲击等扰动变量，显著提高测量值的稳定性。倾角传感器除了带卡尔曼滤波器的型号外，还有传统的“巴特沃斯”和“临界阻尼”低通滤波器可供选择。IMS360 可以用作测量范围为 0 360 的单轴传感器，也可以用作测量范围各为 90 的双轴传感器。其中的一个优点是：轴的数量和测量范围都可以随后配置。如要从倾角信号中滤除所有干扰变量，仅使用一套集成测量系统并不足够。为此，需要一种智能高效的算法，将收集到的测量数据组合，并形成一个稳定的倾角信号。IMS360 借助集成的卡尔曼滤波器和基于加速度值和旋转率值的创新传感器融合算法就可将实际倾角信号中的干扰变量滤除。所使用的卡尔曼滤波器不仅具有很高的动态滤波性能，同时还具有良好的阻尼效果。因此，即使在高动态系统中，用户也可获得精确可靠的倾角值。IMS360 倾斜传感器配备了 SIKO PURE.MOBILE 技术，非常适合在移动式机械设备所处的恶劣环境下使用。IMS360 始终能够在-40 +85 的超宽温度范围内提供精确的位置值。由阳极氧化铝制成的坚固外壳也具有诸多优点。IMS360除了符合IP67防护等级外，还符合 IP6K9K 防护等级，这意味着使用高压清洗传感器也不成问题。此外，外壳还可耐受高达 4 级的盐雾。该倾角传感器根据商用车的要求而研发，因此还具有很高的电磁兼容性。根据 UN ECE R10 对 IMS360 进行了测试，并获得了德国联邦机动车运输管理局签发的 E1 许可证，因此也适合用于公共道路。如要方便地将 IMS360 集成到整体系统中，可以选配CANopen或SAE J1939接口。除了发送测量数据外，还可通过这些接口自由配置测量范围或分辨率等参数，并可准确匹配各自应用的要求。这为开发阶段提供了极大的灵活性，并减少了集成所需的费用和成本。LCZ-105C 膜盒式荷重传感器上海隆旅电子科技有限公司LCZ-105C 膜盒式荷重传感器结构紧凑，综合精度高，长期稳定性好，动态响应频率高，不锈钢材料。广泛应用于汽车压装、自动化组装、3C 产品测试、新能源产品组装、医疗检测、机器人领域，模具组装及其他工业测试、自动化设备领域和测试领域。产品规格：量程：0 200 KG 输出灵敏度：1.0 2.0 mV/V阻抗：500/1,000 零点输出：2%F.S.绝缘电阻：5,000 M/100 VDCDOI:10.16204/ki.sw.2022.12.007
