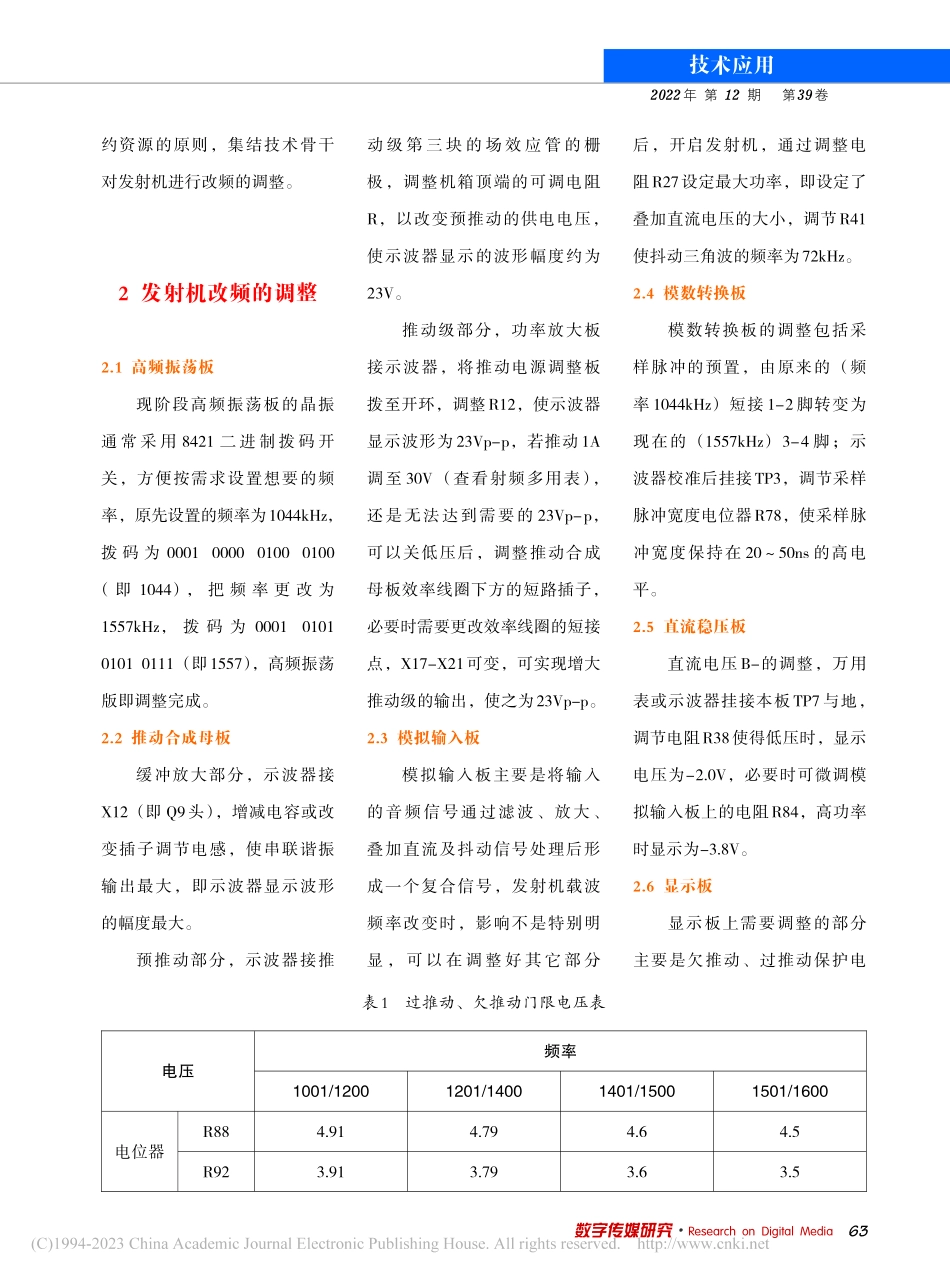

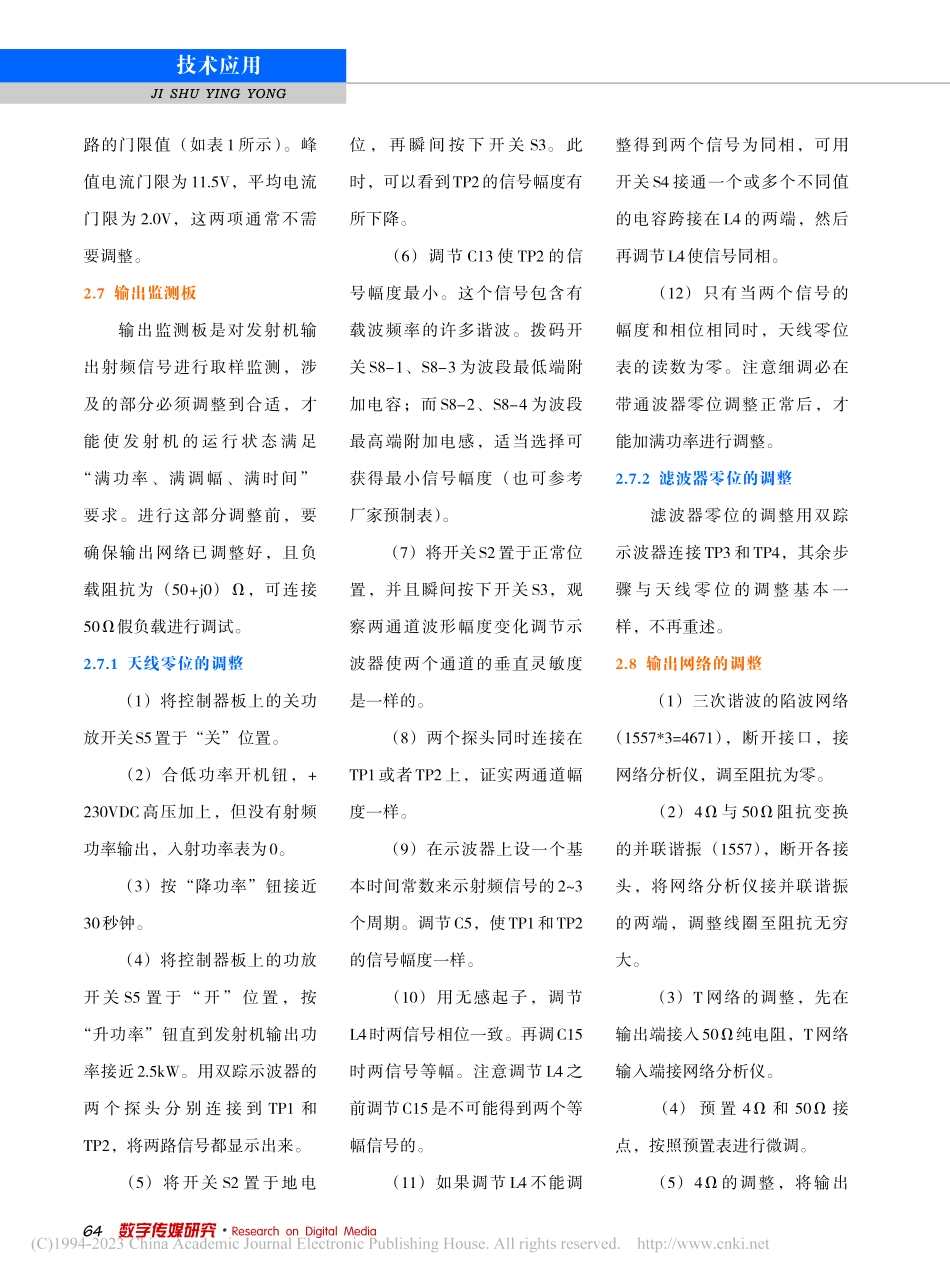

数字传媒研究Research on Digital MediaDM-10全固态中波广播发射机的改频探析作者简介：高东升内蒙古自治区广播电视传输发射中心610台工程师高东升内蒙古自治区广播电视传输发射中心610台内蒙古呼和浩特市010080【摘要】全固态中波广播发射机目前是应用最广、性能最稳定的发射机，作者所在台站共有20部全固态发射机，担负着7个频率的节目信号发射任务。发射机生产厂家根据中波发射台的要求生产出特定频率的发射机，每部发射机只能发射一个频率的节目，且只有在设定的频率下才能正常运行，由于播出任务的需要，有时会对发射机进行改频，本文通过将发射机载波频率1044kHz改为1557kHz为例，详细阐述了发射机改频需要调整的部位，为相关有改频需求发射台提供一些经验借鉴。【关键词】全固态发射机改频调整【中图分类号】TN934.8【文献标识码】B【文章编号】2096-0751（2022）12-0015-041 概述中波发射台根据需要通过招投标等程序购买发射机，关于 发 射 机 的 要 求 必 然 会 有 型号、规格、运行参数、频率等要求，但频率是最为关键的，一部发射机只有一个频率，这个频率可以改，但操作起来较为复杂，相当于调试一部新的发射机。通常因为播出任务的改变，或者是某一频率的发射机出现难以修复的故障，才会进行发射机的改频。台内由于播出任务的需要，需将原有播出频率为1044kHz的节目改为使用频率为1557kHz播出，本着节技术应用JI SHU YING YONG62数字传媒研究Research on Digital Media2022年 第 12 期第39卷约资源的原则，集结技术骨干对发射机进行改频的调整。2 发射机改频的调整2.1 高频振荡板现阶段高频振荡板的晶振通 常 采 用 8421 二 进 制 拨 码 开关，方便按需求设置想要的频率，原先设置的频率为1044kHz，拨 码 为 0001 0000 0100 0100（即 1044），把 频 率 更 改 为1557kHz，拨 码 为 000101010101 0111（即1557），高频振荡版即调整完成。2.2 推动合成母板缓冲放大部分，示波器接X12（即 Q9头），增减电容或改变插子调节电感，使串联谐振输出最大，即示波器显示波形的幅度最大。预推动部分，示波器接推动 级 第 三 块 的 场 效 应 管 的 栅极，调整机箱顶端的可调电阻R，以改变预推动的供电电压，使示波器显示的波形幅度约为23V。推动级部分，功率放大板接示波器，将推动电源调整板拨至开环，调整R12，使示波器显示波形为23Vp-p，若推动1A调至 30V（查看射频多用表），还是无法达到需要的 23Vp-p，可以关低压后，调整推动合成母板效率线圈下方的短路插子，必要时需要更改效率线圈的短接点，X17-X21可变，可实现增大推动级的输出，使之为23Vp-p。2.3 模拟输入板模拟输入板主要是将输入的音频信号通过滤波、放大、叠加直流及抖动信号处理后形成一个复合信号，发射机载波频率改变时，影响不是特别明显，可 以 在 调 整 好 其 它 部 分后，开启发射机，通过调整电阻R27设定最大功率，即设定了叠加直流电压的大小，调节R41使抖动三角波的频率为72kHz。2.4 模数转换板模数转换板的调整包括采样脉冲的预置，由原来的（频率 1044kHz）短接 1-2 脚转变为现在的（1557kHz）3-4 脚；示波器校准后挂接TP3，调节采样脉冲宽度电位器R78，使采样脉冲宽度保持在 2050ns 的高电平。2.5 直流稳压板直流电压 B-的调整，万用表或示波器挂接本板 TP7 与地，调节电阻R38使得低压时，显示电压为-2.0V，必要时可微调模拟输入板上的电阻R84，高功率时显示为-3.8V。2.6 显示板显示板上需要调整的部分主要是欠推动、过推动保护电电压电位器R88R92频率1001/12004.913.911201/14004.793.791401/15004.63.61501/16004.53.5表1过推动、欠推动门限电压表技术应用63数字传媒研究Research on Digital Media路的门限值（如表 1 所示）。峰值电流门限为 11.5V，平均电流门限为 2.0V，这两项通常不需要调整。2.7 输出监测板输出监测板是对发射机输出射频信号进行取样监测，涉及的部分必须调整到合适，才能 使 发 射 机 的 运 行 状 态 满 足“满功率、满调幅、满时间”要求。进行这部分调整前，要确保输出网络已调整好，且负载阻抗为（50+j0），可连接50假负载进行调试。2.7.1 天线零位的调整（1）将控制器板上的关功放开关S5置于“关”位置。（2）合低功率开机钮，+230VDC 高压加上，但没有射频功率输出，入射功率表为0。（3）按“降功率”钮接近30秒钟。（4）将控制器板上的功放开关 S5 置于“开”位置，按“升功率”钮直到发射机输出功率接近2.5kW。用双踪示波器的两 个 探 头 分 别 连 接 到 TP1 和TP2，将两路信号都显示出来。（5）将开关 S2 置于地电位，再 瞬 间 按 下 开 关 S3。此时，可以看到TP2的信号幅度有所下降。（6）调节 C13 使 TP2 的信号幅度最小。这个信号包含有载波频率的许多谐波。拨码开关 S8-1、S8-3 为波段最低端附加电容；而 S8-2、S8-4 为波段最高端附加电感，适当选择可获得最小信号幅度（也可参考厂家预制表）。（7）将开关S2置于正常位置，并且瞬间按下开关 S3，观察两通道波形幅度变化调节示波器使两个通道的垂直灵敏度是一样的。（8）两个探头同时连接在TP1或者TP2上，证实两通道幅度一样。（9）在示波器上设一个基本时间常数来示射频信号的23个周期。调节C5，使TP1和TP2的信号幅度一样。（10）用无感起子，调节L4时两信号相位一致。再调C15时两信号等幅。注意调节 L4 之前调节C15是不可能得到两个等幅信号的。（11）如果调节 L4 不能调整得到两个信号为同相，可用开关 S4 接通一个或多个不同值的电容跨接在 L4 的两端，然后再调节L4使信号同相。（12）只有当两个信号的幅度和相位相同时，天线零位表的读数为零。注意细调必在带通波器零位调整正常后，才能加满功率进行调整。2.7.2 滤波器零位的调整滤波器零位的调整用双踪示波器连接TP3和TP4，其余步骤 与 天 线 零 位 的 调 整 基 本 一样，不再重述。2.8 输出网络的调整（1）三次谐波的陷波网络（1557*3=4671），断开接口，接网络分析仪，调至阻抗为零。（2）4与 50阻抗变换的并联谐振（1557），断开各接头，将网络分析仪接并联谐振的两端，调整线圈至阻抗无穷大。（3）T 网络的调整，先在输出端接入50纯电阻，T网络输入端接网络分析仪。（4）预 置 4 和 50 接点，按照预置表进行微调。（5）4的调整，将输出技术应用JI SHU YING YONG64数字传媒研究Research on Digital Media2022年 第 12 期第39卷网络连接好，断开滤波网络输入口，接网络分析仪，调整滤波器的抽头改变4的虚部，调整并联谐振的 4抽头改变实部，调整至（4.0-j2）。3 总结发射机调整完成后，需要接通假负载，开机后，查看发射机的运行状态，运行一段时间后，用音频调幅测试仪测试发射机的指标参数，指标应在甲级范围内，如果不是，需要有针对性的进行微调，指标达到甲级，需试运行 24 小时以上，然后可正式投入运行，至此，发射机改频后的调整全部完成。参考文献：1 庄涛.中波广播发射台理论与实践技术手册M.北京：光明日报出版社，2014.2周新伟，李学武，刘维峰，刘志飞，刘颖姝.ZF-10系列中波数字调幅广播发射机原理及维护实践M.长春：吉林科学技术出版社，2016.3 黄金侠.电工电子技术 M.北京：机械工业出版社，2016.4 解苏汉.DX中波发射机与天馈网络 M.西安：陕西科学技术出版社，2013.审稿人：张延峰内蒙古自治区广播电视传输发射中心839台正高级工程师责任编辑：陈丽（上接第51页）防爆安全检查系统（securi-ty inspection system for anti-ex-plosion）是指检查有关人员、行李、货 物 疑 似 携 带 爆 炸 危 险品、武器或其他违禁品的电子设备数据系统或网络处理系统。3.6 电视监控系统电视监控系统以视音频图像监测为手段，对现场音频、视 频 图 像 进 行 实 时 监 测 与 录像。电视监控系统可以让保安人 员 远 程 直 观 地 掌 握 现 场 情况，并能够通过远程实时传回的录像回放进行分析。电视监控系统已经与防盗报警系统高效、互补地结合为一体，形成一个更为安全高效传输的监控系统。4 总结红外线成像技术结合广播电视台站安全防范，可以很好地对非法入侵特定区域的人员或者是动物进行警告和驱赶，而对于常年在高山台站和人烟稀少的区域进行值守的值机员来说，不仅能保证值机人员人身安全，而且也降低了定期巡视的频率，对于人员不宜进入的区域加装此设备也可以提前预防某些设备出现故障，减少不必要的财产损失，甚至保证信号安全、稳定、不间断的传输，该项技术的运用有着十分重要的意义。审稿人：张树彬内蒙古自治区广播电视传输发射中心赤峰广播发射中心台正高级工程师责任编辑：孟宪超技术应用65
