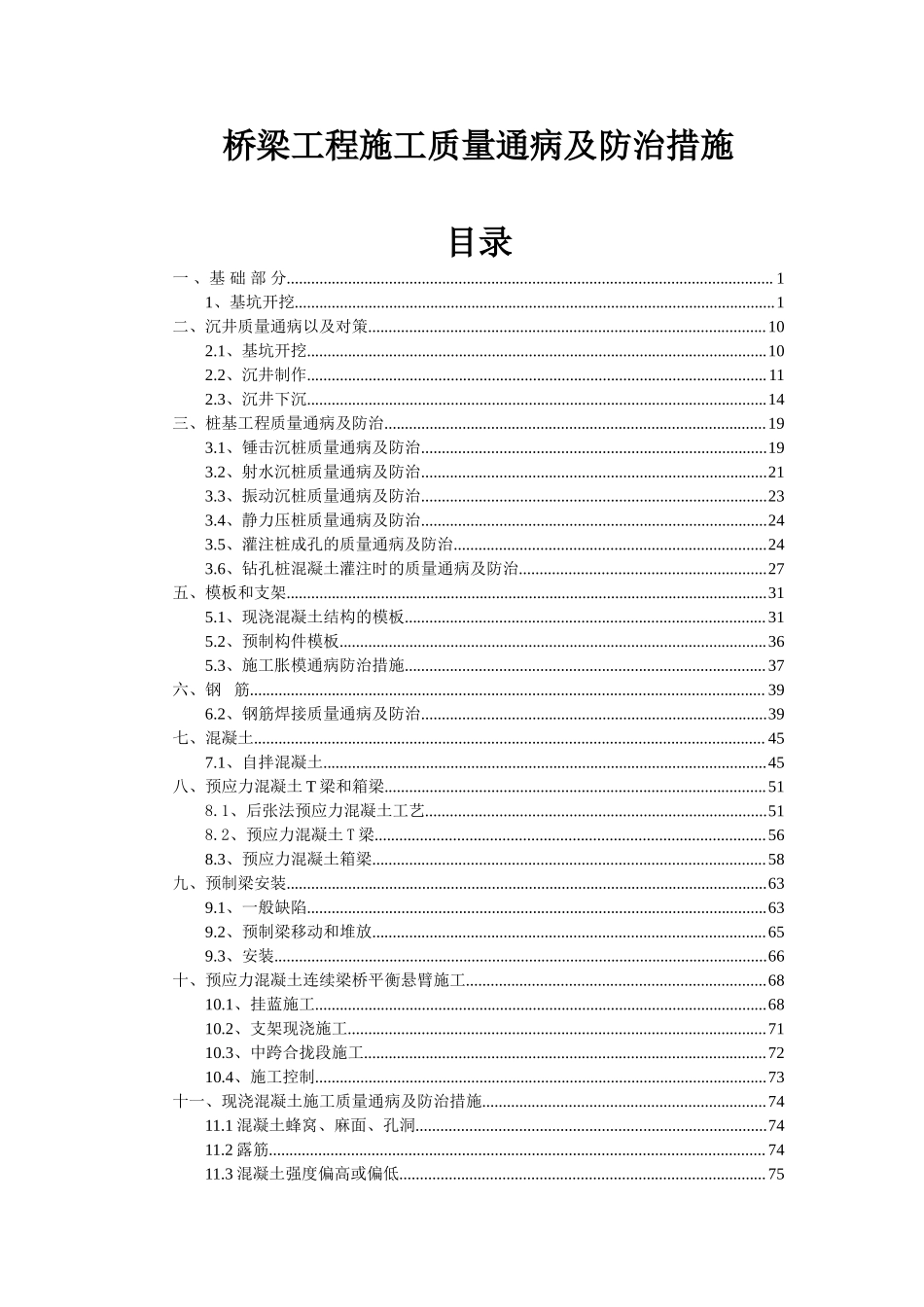

桥梁工程施工质量通病及防治措施 目录 一 、基 础 部 分 1 1、基坑开挖 1 二、沉井质量通病以及对策 10 2.1、基坑开挖 10 2.2、沉井制作 11 2.3、沉井下沉 14 三、桩基工程质量通病及防治 19 3.1、锤击沉桩质量通病及防治 19 3.2、射水沉桩质量通病及防治 21 3.3、振动沉桩质量通病及防治 23 3.4、静力压桩质量通病及防治 24 3.5、灌注桩成孔的质量通病及防治 24 3.6、钻孔桩混凝土灌注时的质量通病及防治 27 五、模板和支架 31 5.1、现浇混凝土结构的模板 31 5.2、预制构件模板 36 5.3、施工胀模通病防治措施 37 六、钢 筋 39 6.2、钢筋焊接质量通病及防治 39 七、混凝土 45 7.1、自拌混凝土 45 八、预应力混凝土T梁和箱梁 51 8.1、后张法预应力混凝土工艺 51 8.2、预应力混凝土T梁 56 8.3、预应力混凝土箱梁 58 九、预制梁安装 63 9.1、一般缺陷 63 9.2、预制梁移动和堆放 65 9.3、安装 66 十、预应力混凝土连续梁桥平衡悬臂施工 68 10.1、挂蓝施工 68 10.2、支架现浇施工 71 10.3、中跨合拢段施工 72 10.4、施工控制 73 十一、现浇混凝土施工质量通病及防治措施 74 11.1混凝土蜂窝、麻面、孔洞 74 11.2露筋 74 11.3混凝土强度偏高或偏低 75 11.4混凝土板表面不平整 75 11.5混凝土裂缝 76 11.6混凝土夹芯 76 11.7外形尺寸偏差。 77 十二、悬索桥主要质量通病及防治技术 78 12.1　锚碇及索塔承台大体积砼施工 78 12.2　索塔、塔身砼 80 12.3　索鞍、索夹制造 80 12.4　钢箱梁制造及安装 81 12.5　主缆系统制作及安装 81 12.6　桥面铺装 83 十三、桥头及桥梁伸缩缝处的跳车 84 13.1产生原因 84 13.2防治跳车的基本措施 89 十四、桥面的质量通病及防治 97 14.1桥面水泥混凝土铺装层开裂 97 14.2沥青混凝土铺装壅包 98 14.3桥面混凝土平整度(含厚度) 超差的预防措施 99 14.4小型混凝土构件外观粗糙的预防措施 100 桥梁工程施工质量通病及防治措施 桥梁工程在施工中质量通病涉及内容广泛，从基坑开挖、桩基础施工、构件预制及安装、支架现浇混凝土等。在桥梁工程中根据桥梁施工的特点，施工中的存在一些质量通病，针对这些质量通病制定了预防措施和治理办法。 一 、基 础 部 分 1、基坑开挖 1.1、挖基 1.1.1、放坡开挖塌方 1、现象 在挖方过程中或挖方后，边坡土方局部或大面积塌陷。 2、原因 （1）基坑开挖较深，未按规定放坡，或者通过不同土层时，没有根据土的特性分别放成不同的坡度，致使边坡失去稳定而造成塌方。 （2）在基坑两侧，堆放大量土方或施工便道距离基坑过近，在重力或者外力影响下使坡体内剪应力增大，土体失去稳定而塌方。 （3）在地下水和地表水的作用下，由于排水、降水措施不当，一方面土层受水的影响而湿化，内聚力降低，另一方面由于土方的流失，在重力作用下失去稳定。 （4）在挖方时由于操作方法不当出现掏空现象，使土体失去稳定。 3、预防措施 （1）根据土的分类，力学性质确定边坡坡度。一般情况下可参照下表 基坑的坡度参数 土的类别 基 坑 坡 度 基坑顶端无荷载 基坑顶端有静荷载 基坑顶端有动荷载 砂性土 1：1.5 1：1.75 1：2 粉性土 1：1 1：1.25 1：1.5 粘性土 1：0.75 1：1 1：1.25 注：1、开挖深度在3m以上时，应作稳定验算，然后确定坡值，宜在适当的深度增设平台。 2、开挖深度在4m以上且施工周期较长时，宜作坡面铺砌，如用薄膜覆盖、钢丝网水泥砂浆抹面或土袋堆砌坡脚等。 3、在同一基坑内，如各层土质不同应根据不同土质进行不同放坡，其边坡可成折线形。 （2）采用机械挖方时，应根据不同土质，不同的坡度值，放出基坑边线，在挖方时要边挖边修坡，每次修坡深度不宜超过1m。 （3）在坡顶上弃土时，弃土堆坡脚至挖方上边缘的距离应根据挖方深度、堆积土数量和土的性质确定。在任何情况下不得小于1.2m，堆土高度不得超过1.5m。 （4）在受地下水、地表水影响的基坑，应根据不同深度，不同土质确定排水方法。当基坑深度大于3.0m且属砂性土，宜采用井点降水。降水深度掌握在基坑底以下0.5～1.0m。对深度不深的基坑可采用集水井直接排水持续不停进行，避免基坑被水浸泡。 （5）人工挖方时，应该自上而下顺序进行，要边挖边修坡，每次挖方深度不宜大于1m，在将近1m时候就应该修整边坡。 （6）基坑的底面尺寸应满足施工要求，一般应在基础平面尺寸外各边放宽0.75～1.0m，作为支模及开挖排水沟、集水井之用。当基坑底面尺寸不能满足满足需要，而采用修坡放大基坑底面尺寸时，坡脚宜用土袋堆砌，以维持边坡稳定。 4、治理方法 （1）由于坡顶堆载过量导致滑坡、塌方时，应该清除过量的堆载作为坡顶卸载处理，然后再修复边坡。 （2）若是由于降水措施不利、效果不佳或没有达到设计要求而导致滑坡、塌方时，应采取补救的技术措施，确保其能达到施工所需要的要求，然后再作边坡修复。 （3）边坡的修复应先清除滑坡、塌方的土体，再按实际情况放坡，也可以放缓边坡。 1.1.2、围护基坑失稳 1、现象 不宜放坡开挖的基坑，采用档土板或者钢板桩作为围护结构，发生支撑倾斜、围护结构顶部下沉、严重漏水、漏泥、下脚内向位移等现象。 2、原因分析 （1）没有贯彻边开挖边支撑的原则，支撑不及时。 （2）支撑结构不合理，在不适宜使用挡土板的场合使用了挡土板，或虽采用了钢板桩围护，钢板桩的型号偏小、入土深度不足而使钢板桩产生较大的变形或位移。 （3）降水效果欠佳，或由于附近管线位移而导致漏水，影响围护结构的稳定。 （4）外力影响围护结构的稳定。 3、防治措施 （1）基坑应根据不同土质、不同深度采用不同的围护方法。当采用钢板桩围护时，可参照下表 钢板桩入土深度参数 基坑开挖深度 钢板桩入土深度 槽钢型号 3～4.5m ﹥0.4H ﹥[25 4.5～6.0m 0.5～0.7H ﹥[30或锁口钢板桩 注：H为基坑开挖深度 （2）当基坑采用挡土板作为围护措施时，在挖土深度不超过1.2m时，就应进行第一道支撑，以后挖土和支撑交替进行，每次撑板高度一般不宜超过0.6m，若土质松软或下雨时更应及时支撑。 （3）采用钢板桩围护时的首次挖土深度不得超过2m，在距地面0.6～0.8m处设头道支撑，以后每隔1m左右设一道支撑，支撑的结构与间距应符合有关规定。 （4）摸清基坑附近管线情况，特别在影响范围内的上、下水管更应采取防止渗透的措施。 （5）提高打桩质量，要求达到垂直、平整、直线性等质量要求。 （6）严格控制开挖施工顺序，支撑位置挖出后，围檩及支撑必须随时安装完毕。 （7）搞好降水措施，确保基坑开挖期间的土体稳定。 1.1.3、基坑泡水 1、现象 基坑开挖后，地基土被水浸泡 2、原因分析 （1）连续不断下雨，使基坑内积水。 （2）地下水位较高，降水效果欠佳。 （3）排水不及时，进水量大于出水量。 （4）基坑距离河、湖、沟、鱼池或者农田灌溉渠较近，在不断渗透情况下使基坑被水浸泡。 （5）基坑挖好后，未及时浇筑垫层混凝土，使露坑时间过长。 3、防治措施 （1）雨季施工时，在基坑四周外0.5~1m处应设截水沟或挡水土提，防止地面水流入基坑内。 （2）挖土时应挖到距基坑底0.3~0.5m处为止。不下雨时，把剩余0.3~0.5m土方挖除，并立即做好基础垫层。 （3）在地下水位较高或直接在地下水位下挖方时，宜采用井点降水及在基坑四周开挖排水沟和集水井，随时排水以降低地下水位，排水沟和集水井的深度应比基坑底深0.5m。 （4）要备足排水设备，随挖方随排水。排水设备要根据水量而定，排水量应大于进水量，排水时间应自挖方开始到填方完成为止。 （5）在距离河、湖、沟、鱼池或者农田灌溉渠较近的地方，应在基坑外设一道截水沟，截水沟距离基坑边线3m以上，使外界水流入截水沟，而避免流入基坑内。截水沟内的水也应及时排除。 （6）基坑开挖后，应连续作业直至浇筑垫层混凝土。在无法连续作业时，也应保证0.3~0.5m土方，待有条件作业时再挖出，同时应随时排水，避免基坑内因积水而引起基坑泡水。 （7）基底已被泡软的土方应预挖出，并回填砂、石等粒料至土基标高。 1.1.4、基坑超挖、基底扰动 1、现象 基坑开挖后，地基不平，使局部或全部地基面高程低于设计标高，基底原状土受到扰动。 2、原因分析 （1）采用机械开挖，没有留下30cm由人工开挖整平，而是一挖到底，操作又控制不严，局部多挖。基底原状土受到机械开挖而扰动。 （2）没有专人指挥，盲目操作。 （3）测量未经复核出现差错。 3、预防措施 （1）加强测量复核，要设高程控制桩，指派专人负责经常复测高程。 （2）机械挖方时要由专人指挥，当机械挖至还剩30cm时，应由人工开挖修整。 4、治理方法 当出现超挖或扰动时，应挖出扰动土并回填砂、石或其他建筑材料，分层夯实到设计标高。 1.1.5、基坑底出现橡皮土 1、现象 当挖到基坑底时，人走在基底上发生颤动，受力处下陷，四周鼓起，形成软塑状态。在基坑内成片出现这种橡皮土（又称弹簧土）将使承载力下降，变形加大，基底长时间不能得到稳定。 2、原因分析 （1）严格控制挖土标高，当用机械挖土时，最后30cm土方应由人工修挖到标高，当遇到超挖时以砂、石回填，不准回填原状土。 （2）合理安排施工，严格按顺序挖土，尽量减少人、机械的往返次数。 （3）应根据土质状况，基坑深度设计降水措施。 3、预防措施 （1）应有良好的降水设施，确保基坑底部的地下水位降低到基底0.5m以下。 （2）无论使用机械或人工挖土，应尽可能避免对原状土的扰动。如操作者不要过多在原状土中踩踏、行走。机械挖土时应避免机械对原状土的撞击。 4、治理方法 （1）将橡皮土挖出，挖出部分用砂、石或其它建筑材料回填拍实，然后做基础垫层。 （2）将橡皮土较严重的部位，把橡皮土挖除后铺填大石块，再用其他建筑材料嵌实。 1.1.6、基坑底出现冒水、流砂 1、现象 当基坑开挖深度超过地下水位，坑内采用集水井排水时，基坑底出现一个个冒水水眼，水从水眼不断涌出，同时伴随带有粉细砂。 2、原因分析 （1）由于基坑底部地质状况有变化，出现了粉沙层或粘土颗粒含量小于10%、粉粒含量大于75%的土层结构，基坑内外水位高差大，在动水压力的作用下，水通过空隙窜出基坑底面而形成冒水流砂。 （2）基坑底部出现暗沟、旧河道，旧河道距基坑底层很近。潜水在水压的作用下穿破土层而造成冒水流砂。 3、预防措施 （1）加强地质勘探和调查研究，在基底标高附近有粉砂层时，应采用井点降水方法降低地下水位，减少动水压力。 （2）应根据地下暗沟、旧河道的流向在其上游开挖截水沟，使潜水通过截水沟引出工程范围外。 4、治理方法 当开挖到基坑底后，发现冒水流砂可采用如下两个方法： （1）在冒水水眼处开挖一道排水沟，排水沟内填上空隙较大的建筑材料，排水沟通往基坑边的集水井，通过抽水使水眼不冒水。 （2）用隔水材料覆盖在基坑底部，使水眼里涌出的水在隔水材料的阻隔下，沿隔水底面引到工程范围以外。 1.1.7、基坑底土体隆起 1、现象 由于土体的弹性和坑外土体向坑内方向挤压，坑底土体产生回弹、隆起变形。导致构造物建造后产生过量的土体压缩、沉降变形。 2、原因分析 基坑开挖等于基坑内地基卸荷，土体中压力减少，产生
