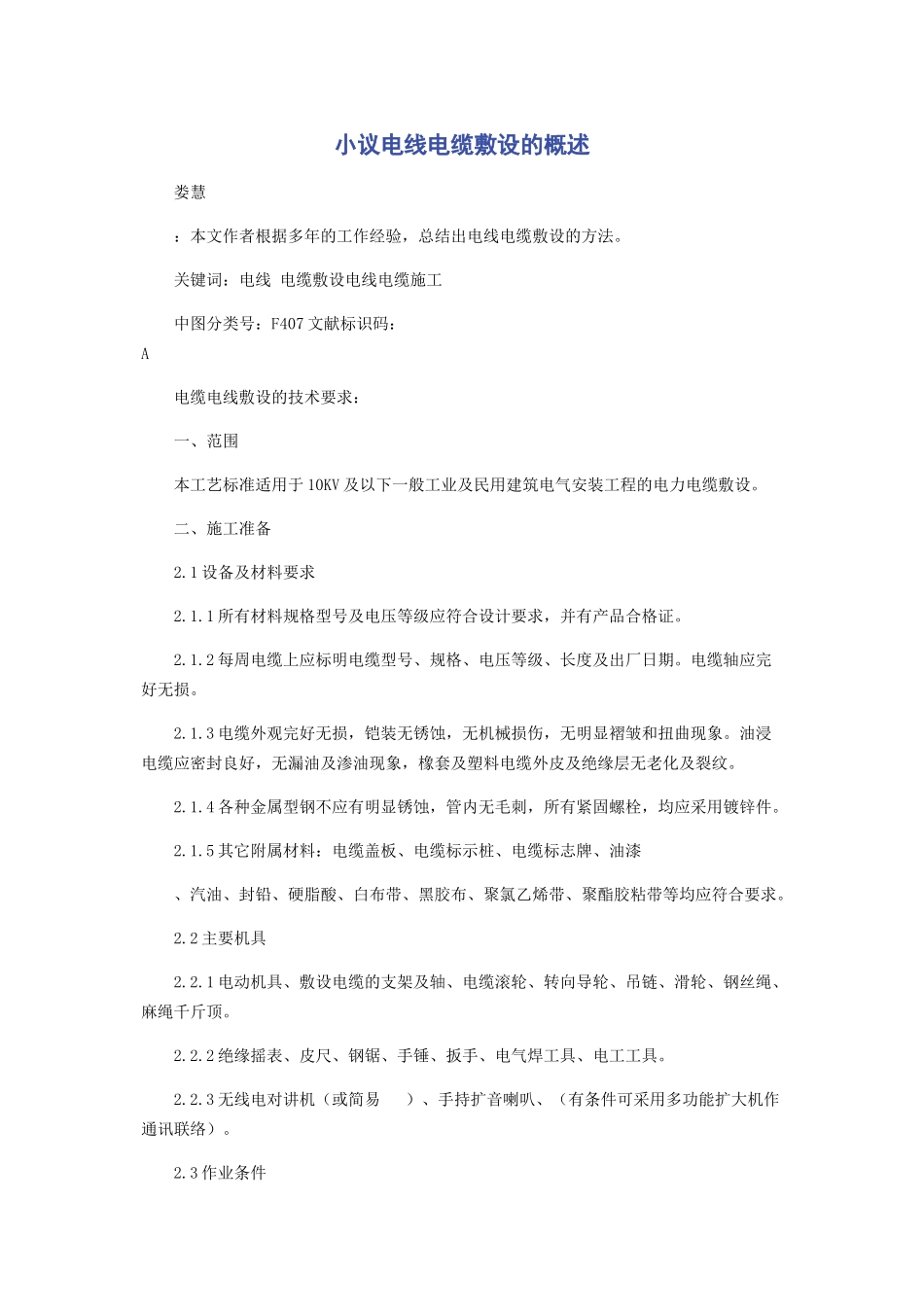

小议电线电缆敷设的概述 娄慧 ：本文作者根据多年的工作经验，总结出电线电缆敷设的方法。 关键词：电线 电缆敷设电线电缆施工 中图分类号：F407文献标识码： A 电缆电线敷设的技术要求： 一、范围 本工艺标准适用于10KV及以下一般工业及民用建筑电气安装工程的电力电缆敷设。 二、施工准备 2.1设备及材料要求 2.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 2.1.2每周电缆上应标明电缆型号、规格、电压等级、长度及出厂日期。电缆轴应完好无损。 2.1.3电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显褶皱和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象，橡套及塑料电缆外皮及绝缘层无老化及裂纹。 2.1.4各种金属型钢不应有明显锈蚀，管内无毛刺，所有紧固螺栓，均应采用镀锌件。 2.1.5其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆 、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚酯胶粘带等均应符合要求。 2.2主要机具 2.2.1电动机具、敷设电缆的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、麻绳千斤顶。 2.2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 2.2.3无线电对讲机（或简易 ）、手持扩音喇叭、（有条件可采用多功能扩大机作通讯联络）。 2.3作业条件 2.3.1土建工程应具备以下条件： （1）预留孔洞、预埋件应符合设计要求，预埋件安装牢固，强度合格。 （2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水通畅，无积水。 （3）电缆沿线模板等设施撤除完毕。场地清理干净、道路畅通，沟盖板齐备。 （4）架电缆用的轴辊及敷设用电缆托架准备完毕，且符合平安要求，电缆沿线照明照度满足施工要求。 （5）直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并去除沟内杂物。盖板及砂子运至沟旁。 2.3.2设备安装应具备以下条件 （1）变配电室内全部电气设备及用电设备配电箱柜安装完毕。 （2）电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。 三、操作工艺 3.1工艺流程 准备工作→直埋电缆敷设； 电缆沿支架、桥架敷设→铺砂盖砖→回填土→埋标桩→水平敷设→垂直敷设→挂标志牌→管口防水处理→剥麻刷油→挂标志牌。 3.2准备工作 3.2.1施工前应对电缆详细检查； 规格、型号、截面电压等级均符合设计要求，外观无扭曲，坏损及漏油、渗油等现象。 3.2.2电缆敷设前进行绝缘摇测或耐压试验。 （1）1KV以下电缆，用1KV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。 （2）3~10KV电缆应事先做耐压和漏油试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5KV摇表测量绝缘电阻是否合格。 （3）纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段，再测试，直到合格为止。检查方法是：将芯线绝缘纸剥一块，用火点着，如发出叭叭声，即电缆已受潮。 （4）电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用聚氯乙烯带密封后再用黑胶布封好。 3.2.3放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置放好，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。 3.2.4临时联络指挥系统的设置： （1）线路较短或室外电缆的敷设，可用无线电对讲机联络，手持扩音喇叭指挥。 （2）高层建筑内电缆的敷设，可用无线电对讲机做定向联络，简易 作为全线连线，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备） 3.2.5在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。以防电缆的交叉或混乱。 3.2.6冬季电缆的敷设，温度达不到标准要求时，应将电缆提前加温。 3.2.7电缆的搬运及支架架设： （1）电缆短距离搬运，一般采用滚动电缆轴的方法，滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松弛。 （2）电缆支架的架设地点应选好，以敷设方便为准，一般在电缆起止点附近为宜。架设时，应注意电缆轴的滚动方向，电缆引出端应在电缆的上方。 3.3直埋电缆敷设 3.3.1去除沟内杂物，铺完底砂或细土。 3.3.2电缆敷设 （1）电缆敷设可用人力拉引或机械牵引，采用机械牵引可用电动绞磨或托撬（旱船法）。电缆敷设时应注意电缆弯曲半径应符合标准要求。 （2）电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、垂直位差处均应留有适当的余度。 3.3.3铺砂盖砖 （1）电缆敷设完毕，应请建设单位、监理单位及施工单位的质量监察部门共同进行隐蔽工程验收。 （2）隐蔽工程验收合格，电缆上下分别铺盖100mm厚砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm.使用电缆盖板时，盖板应指向受电方向。 四、电线电缆选用一般原那么 在选用电线电缆时，一般要注意电线电缆型号、规格 （导体截面）的选择。 ⒈ 电线电缆型号的选择 选用电线电缆时，要考虑用途，敷设条件及平安性； 根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等； 根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等； 根据平安性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。 ⒉ 电线电缆规格的选择 确定电线电缆的使用规格 （导体截面）时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。 根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度； 低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度； 对高压线路，那么先按经济电流密度选择截面，然后验算其发热条件和允许电压损失； 而高压架空线路，还应验算其机械强度。假设用户没有经验，那么应征询有关专业单位或人士的意见。 五．电线电缆安装施工 电线电缆敷设安装的设计和施工应按 GB 50217-94电力工程电缆设计标准等有关规定进行，并采用必要的电缆附件（终端和接头）。供电系统运行质量、平安性和可靠性不仅与电线电缆本身质量有关，还与电缆附件和线路的施工质量有关。 通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。因此要正确地选用电线电缆及配套附件，除按标准要求进行设计和施工外，还应注意如下几个方面的问题： ⒈ 电缆敷设安装应由有资格的专业单位或专业人员进行，不符合有关标准规定要求的施工和安装，有可能导致电缆系统不能正常运行。 ⒉ 人力敷设电缆时，应统一指挥控制节奏，每隔 1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。 ⒊ 机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。 ⒋ 施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。 ⒌ 敷设时电缆的弯曲半径要大于规定值。在电缆敷设安装前、后用 1000V兆欧表测量电缆各导体之间绝缘电阻是否正常，并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正，小规格（10mm2 以下实芯导体）电缆还应测量导体是否通断。 ⒍ 电缆如直埋敷设，要注意土壤条件，一般建筑物下电缆的埋设深度不小于 0.3米，较松软的或周边环境较复杂的，如耕地、建筑施工工地或道路等，要有一定的埋设深度（0.7～1米），以防直埋电缆受到意外损害，必要时应竖立明显的标志。
