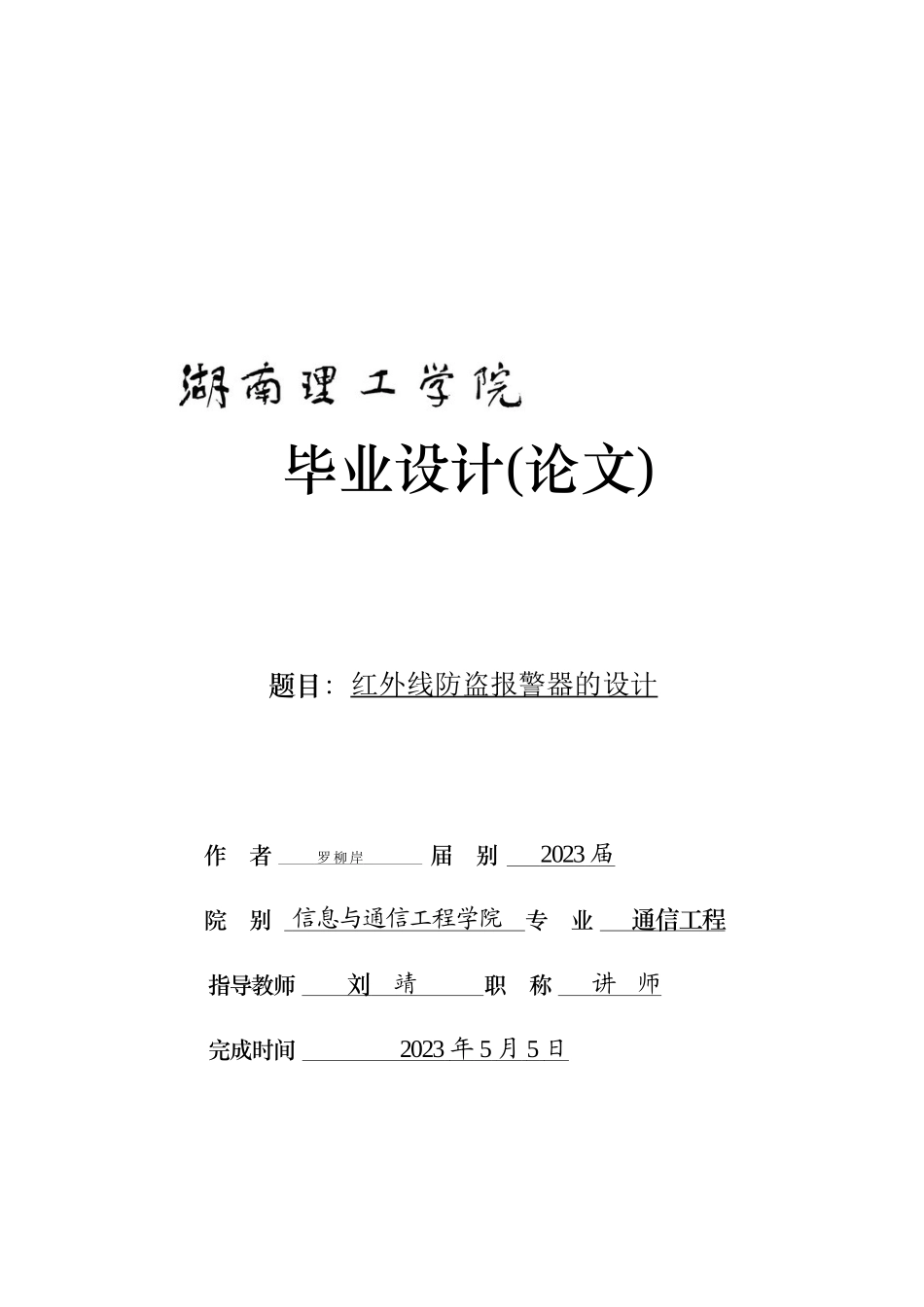

毕业设计(论文) 题目: 红外线防盗报警器的设计 作 者 罗 柳 岸 届 别 2023届 院 别 信息与通信工程学院 专 业 通信工程 指导教师 刘 靖 职 称 讲 师 完成时间 2023年5月5日 随着社会的不断的开展和进步,人们对财产平安问题已经越来越重视,现在生活中也有各种各样的平安产品,有的可以保障人身平安,有的可以保障财产平安,本次设计就是根据这种显现设置的一款基于单片机的智能化住宅防盗报警器,可以实现对家里面的财产平安。 本次设计的红外防盗报警器主要是实现在家里面没有人的时候可以把设别开启,使家里处于一个监控的状态,当有小偷进入家门的时候传感器会检测到有人进入,控制系统会控制报警设备进行报警提示。在设计的设计过程中通查找相关的文献总结思路,在设计上把本设计分为硬件设计和软件设计两局部内容:在硬件设计上主要是根据设计任务设计了系统的整体的硬件框图,根据框图中各个模块设计了相应的硬件电路图,主要包括单片机模块电路、热释电传感器模块电路、报警器模块电路、按键设置模块电路等组成。系统在软件设计上主要使用C语言技术进行软件控制程序的编写和调试,设计了相关的程序流程图。经过硬件和软件的测试最后设计了实物电路板进行功能演示。 本设计在生活中具有重要的使用价值,而且设计的本钱低,体积小,可以灵活的使用。 关键词:单片机;热释电红外传感器; 报警电路 ;智能防盗 Abstract With the continuous development and progress of society, people have more and more attention to security issues on the property, now life also have a wide range of security products, some can protect the personal safety of others can protect the property safety, the design is according to the show set a microcontroller based intelligent residential burglar alarm, can the house property safety. Intelligent anti-theft alarm system of this design is mainly realized in the house when no one can set don't open, the house is in a monitoring state, when a sensor detects when someone enters the thief into the house, the control system will control the alarm device for alarm. Through searching related literature summary ideas in the design process design, the design is divided into two parts: hardware design and software design in the design: in hardware design is mainly based on the design task of the hardware diagram of the whole system design, hardware circuit diagram is designed according to the diagram of each module, including the MCU module circuit, pyroelectric sensor module circuit, alarm circuit and key module setting module circuit etc.. The system mainly uses the C language technology to design and debug the software control program. After the test of hardware and software, the physical circuit board is designed. This design has the important use value in the life, and the design cost is low, the volume is small, may use flexibly. Key words: single chip microcomputer; pyroelectric infrared sensor; alarm circuit; intelligent anti-theft 目录 I Abstract II 第1章 绪论 1 1.1 研究背景 1 1.2 防盗报警系统在国内外的开展 1 1.3 本文的主要内容 2 1.4 论文的组织结构 2 3 第2章 系统整体方案设计 4 2.1 系统功能 4 2.2 系统总体结构设计 4 2.3 单元模块的选择 5 2.3.1 单片机模块的选择 5 2.3.2 人体传感器模块的选择 5 2.3.3 显示模块 6 2.3.4 键盘模块设计方案 6 2.3.5 报警模块 6 7 第3章 系统硬件电路设计 8 3.1 单片机最小系统电路设计 8 3.1.1 STC89C52单片机介绍 8 9 9 10 3.1.5 单片机的最小系统电路 10 3.2 LED指示灯电路与设计 11 12 13 3.5 按键电路设计 13 3.6 报警电路设计 14 15 第4章 系统软件程序设计 16 4.1 程序编程语言的选择 16 4.2 keil编程软件的介绍 16 4.3 主程序 19 26 4.5 报警效劳程序 27 4.6 本章小结 28 第5章 系统的调试与仿真 29 29 30 30 5.4 本章小结 33 总结 35 致谢 36 参考文献 37 附录1 原理图 39 附录2 PCB图 40 第1章 绪论 1.1 研究背景 目前中国的经济越开展越快,老百姓的生活质量越来越高,家里边的贵重物品也就越来越多,为了保障家财产平安等不受到威胁,人们越来越注意家庭的防盗工作。经常在家里安装一些防盗报警装置,来保证家里面的防盗平安工作。 按照当今住房条件的改善和住房环境的开展,我们可以明显的看出来,现在城市的楼房在逐渐的网高层的开展趋势上进行开展,这样也就会到值在一个小区中住着好几千户的人家[1]。而且由于城市中人们的生活的规律大局部都是早出晚归。很难熟悉自己家的周围的邻居。还有就是小区有很多人买了房子是自己不住的,是用来出租的,这样就会导致小区的人员的流动性很大。在这种环境下也就需要我们增加平安防盗意识,保证家庭和人身的财产平安不受影响。因此研究一款基于智能家庭防盗报警器对于居民的人身和财产平安来说具有重要的意义[2]。 根据家庭住房开展的趋势,可以明显的感觉到现代人们的住房需求主要朝群体花园式住宅区开展,一个住宅区有几幢甚至几十幢,可是目前市场上所出现的家庭电子防盗报警系统都是用在单独的住宅单元,不方便进行统一的管理,而且也不能适应现代住宅区的开展现状[3],所以非常有必要对家庭防盗报警系统进行提高和完善,以满足当代开展的需要。 本次设计是用红外传感器作为监测,用蜂鸣器作为报警途径来满足现代住宅防盗的要求。本次设计是在原有的家庭防盗报警系统上做的改进。既可以满足单一的家庭防盗,也可以满足大规模的社区防盗报警,防盗系统的工作平安性高,可靠性好,不会出现错的报警[4]。系统通过单片机作为微处理器,通过相关的接口电路可以实现与计算机想连接,这样通过计算机就可以实时的对系统进行控制和设计系统的工作模式等等。为用户提供了方便管理的途径。 1.2 防盗报警系统在国内外的开展  北美是最早出现报警系统的,早到在上世纪初就出现了报警系统的雏形。那是北美的大局部街上都有报警呼救箱,当出现紧急情况需要呼救时,就可以使用呼救箱发出声响提示,附近的警察就会过来提供帮助。同时呼救箱也连接到了附近的警局,可以让稍微远点的警察也能收到呼救信息前来帮助。随后随着通信的不断开展,电报公司出现了,他们和警局合作为警局提供远程效劳,这样使求救或者报警信号能传到更远的地方[5]。但是这种用电报的方式也不长久,因为很难普及,这就给 的出现提供了很好的根底。而此后自由于科技的迅速发使得 被普及到千家万户,从而使得通过这种 报警灯方式得到了前所未有的开展。 在上世纪90年代,人们开始意识到周边防范的重要性,用各种方法来进行周边防范,最多使用的就是围墙、铁栅栏等屏障,如果没有条件进行大范围的防范,也会对房屋等建筑物行进小的防范,如安装防盗窗户,铁门等等。他们在防护区域使用多种不同的探测原理的探测器来形成多道防线,起初这种探测器很容易被其他障碍物挡住,随着科技开展,防遮挡功能的探测器相继问世,这大大加快了入侵探测器技术的开展[6]。 最近这些年来国内的平安监控技术也在逐渐的快速开展过程中,现在已经和国际上先进国家的监控技术进行了接轨。在最近这些年来,在计算机技术、自动化技术、通信技术、互联网技术的快速开展下,平安防盗系统也有了进一步的进步,有些平安防盗产品甚至上已经做到了智能化的产品,可以实现对视频信息的监控、音频信息的天空、图像信息的监控等[7]。而且还有些产品可以很自己的门禁系统进行良好的融合。这些技术可以说都是国际上先进水平的。因此智能安防系统也在随着人们的需求在快速的开展中。 1.3 本文的主要内容 本课题主要应用红外传感器检测技术设计了一款基于的智能防盗报警系统,本设计可以应用到家庭防盗报警中,具有很高的使用价值。 主要是实现在家里面没有人的时候可以把设别开启,使家里处于一个监控的状态,当有小偷进入家门的时候传感器会检测到有人进入,控制系统会控制报警设备进行报警提示。 1.4 论文的组织结构 根据本次的设计需求,本论文在段落结构设计上分为如下几个章节: 第1章:是绪论局部。绪论局部主要是一个简单的介绍章节,在这一章中主要介绍了本课题研究的意义和背景,以及本课题设计的目的,课题的主要研究内容等。 第2章:是本课题的主要的方案和框图设计章节,在这一章中主要是根据课题要实现的功能,通过方案的比照和分析设计了系统的整体的硬件框图,并对硬件框图进行了简单的介绍。 第3章:是本次设计的硬件电路设计章节,在这一章中主要是对系统的硬件电路进行了设计,包括单片机电路、人体信号检测电路、显示电路等,详细的对每一个模块电路的功能进行了描述。 第4章:是本次设计的软件程序设计章节,在这一章中主要介绍了编程的C语言的选择、编程环境的使用,以及相关程序流程图的设计,并根据程序流程图设计了C语言程序。 第5章:是本课题的整机电路原理及验证分
