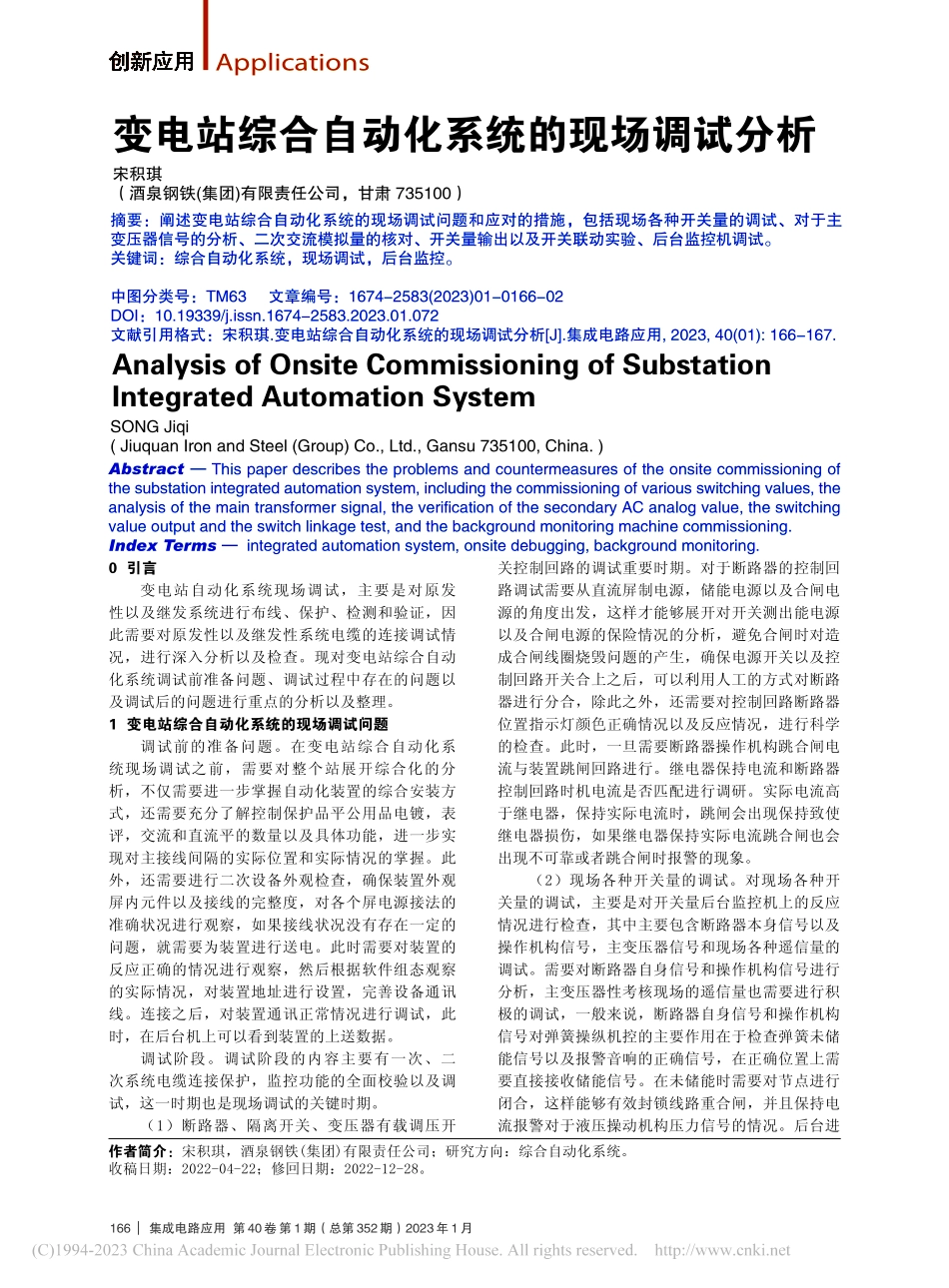

变电站综合自动化系统的现场调试分析_宋积琪.pdf

166 集成电路应用 第 40 卷 第 1 期（总第 352 期）2023 年 1 月Applications创新应用关控制回路的调试重要时期。对于断路器的控制回路调试需要从直流屏制电源，储能电源以及合闸电源的角度出发，这样才能够展开对开关测出能电源以及合闸电源的保险情况的分析，避免合闸时对造成合闸线圈烧毁问题的产生，确保电源开关以及控制回路开关合上之后，可以利用人工的方式对断路器进行分合，除此之外，还需要对控制回路断路器位置指示灯颜色正确情况以及反应情况，进行科学的检查。此时，一旦需要断路器操作机构跳合闸电流与装置跳闸回路进行。继电器保持电流和断路器控制回路时机电流是否匹配进行调研。实际电流高于继电器，保持实际电流时，跳闸会出现保持致使继电器损伤，如果继电器保持实际电流跳合闸也会出现不可靠或者跳合闸时报警的现象。（2）现场各种开关量的调试。对现场各种开关量的调试，主要是对开关量后台监控机上的反应情况进行检查，其中主要包含断路器本身信号以及操作机构信号，主变压器信号和现场各种遥信量的调试。需要对断路器自身信号和操作机构信号进行分析，主变压器性考核现场的遥信量也需要进行积极的调试，一般来说，断路器自身信号和操作机构信号对弹簧操纵机控的主要作用在于检查弹簧未储能信号以及报警音响的正确信号，在正确位置上需要直接接收储能信号。在未储能时需要对节点进行闭合，这样能够有效封锁线路重合闸，并且保持电流报警对于液压操动机构压力信号的情况。后台进0 引言变电站自动化系统现场调试，主要是对原发性以及继发系统进行布线、保护、检测和验证，因此需要对原发性以及继发性系统电缆的连接调试情况，进行深入分析以及检查。现对变电站综合自动化系统调试前准备问题、调试过程中存在的问题以及调试后的问题进行重点的分析以及整理。1 变电站综合自动化系统的现场调试问题调试前的准备问题。在变电站综合自动化系统现场调试之前，需要对整个站展开综合化的分析，不仅需要进一步掌握自动化装置的综合安装方式，还需要充分了解控制保护品平公用品电镀，表评，交流和直流平的数量以及具体功能，进一步实现对主接线间隔的实际位置和实际情况的掌握。此外，还需要进行二次设备外观检查，确保装置外观屏内元件以及接线的完整度，对各个屏电源接法的准确状况进行观察，如果接线状况没有存在一定的问题，就需要为装置进行送电。此时需要对装置的反应正确的情况进行观察，然后根据软件组态观察的实际情况，对装置地址进行设置，完善设备通讯线。连接之后，对装置通讯正常情况进行调试，此时，在后台机上可以看到装置的上送数据。调试阶段。调试阶段的内容主要有一次、二次系统电缆连接保护，监控功能的全面校验以及调试，这一时期也是现场调试的关键时期。（1）断路器、隔离开关、变压器有载调压开作者简介：宋积琪，酒泉钢铁(集团)有限责任公司；研究方向：综合自动化系统。收稿日期：2022-04-22；修回日期：2022-12-28。摘要：阐述变电站综合自动化系统的现场调试问题和应对的措施，包括现场各种开关量的调试、对于主变压器信号的分析、二次交流模拟量的核对、开关量输出以及开关联动实验、后台监控机调试。关键词：综合自动化系统，现场调试，后台监控。中图分类号：TM63 文章编号：1674-2583(2023)01-0166-02DOI：10.19339/j.issn.1674-2583.2023.01.072文献引用格式：宋积琪.变电站综合自动化系统的现场调试分析J.集成电路应用,2023,40(01):166-167.变电站综合自动化系统的现场调试分析宋积琪（酒泉钢铁(集团)有限责任公司，甘肃 735100）Abstract This paper describes the problems and countermeasures of the onsite commissioning of the substation integrated automation system,including the commissioning of various switching values,the analysis of the main transformer signal,the verification of the secondary AC analog value,the switching value output and the switch linkage test,and the background monitoring machine commissioning.Index Terms integrated automation system,onsite debugging,background monitoring.Analysis of Onsite Commissioning of Substation Integrated Automation System SONG Jiqi(Jiuquan Iron and Steel(Group)Co.,Ltd.,Gansu 735100,China.)Applications 创新应用集成电路应用 第 40 卷 第 1 期（总第 352 期）2023 年 1 月 167行观察，发现SOE事件被显示，事件得到正确反应时报警电铃会。发出响声，开关气体压力信号的情况进行调时，这些信号内容都会在后台机上显示。其次开关量状态在后台机上的反应，对一次侧断路器以及刀闸进行拉合。然后观看后台机SOE事件名称以及时间的准确性断路器以及刀闸状态的准确性，如果不满足正确的需要，此时就怀疑断路器以及刀闸辅助接触点出现了常开和常闭接反的问题时，可以利用转变电缆接线和后台遥信量组态更改的方式进行整改。（3）对于主变压器信号的分析。在so事件上，主变压器的瓦斯，温度以及压力等具体信号名称和准确性会得以充分体现，中瓦斯信号，压力信号的报警系统也需要进行报警并跳主变，各侧断路器轻瓦斯温度过高时也会出现报警的问题，主变压器分接头档位以及调节分接头在后台显示的正确情况，也会引发报警问题.一般来讲，主变、测温、电阻主要有三个出现问题，用来与测温电阻一端进行连接的，其他两根与测温电阻的另一端进行连接，这样能够补偿从变压器到主控电缆自身的电阻，对测温精准性提升有重要的保障意义，测温装置也可以从此情况出发展开，积极有效的。联系这样能够保证测温的精准度，如果出现接错的现象，会发现测温出现死值的情况。（4）二次交流模拟量的核对主要包括交流电回路和交流电压回路的核对利用外加实验电流和电压的方式。对回路的准确性进行检查。首先是对交流电流回路校验，现场一般使用升流器在电流互感器一侧，对A/B/C三项进行加单向电流的活动，针对二次电流回路的完整性进行科学调查，不需要开或者串联至其他回路之中，对有效值以及向序准确性保障有十分重要的精准意义。在装置面板对保护电流回路数值相续和路回路电流数值相距进行核查分析的过程。之中，电度表屏中可以借助前行表实现对季度电流的测量最后后台可以根据电流的显示情况展开综合化的分析，如果不存在加大电流的条件，也可以从电流互感器的各二次绕组中通入额定电流。其次，交流电压回路检验现场可以使用升压器。在一侧对A/B/C三项进行加单项。调压器在PT两侧，A/B/C三项分别加单相电压，针对母线段的保护测量积压计量电压，回路和有电压的情况，需要展开综合化的分析。研究发现相比反应较为正常，且其他五项五线段设备不存在电压，使用万用表对电度表屏季度电压进行测量，发现加三电相电压使用相序表。测量保护电压相序使用切换功能，本电压等级一段，二段母线。能够充分显示其他母线两侧无电压2 应对的措施开关量输出以及开关联动实验。在出现开关联动实验模拟装置故障时，装置出现跳闸原件，跳闸时间，重合闸跳闸时间异常报警情况也存在一定的相似性。不仅如此，装置报告显示中具有相应的报告记录，报告中也会对遥感进行具体的定位分析，能够有掌握真实的信息数据，仅如此遥感功能的检查。后台遥控断路器主变压器分接头电动刀闸需要保持进一步的精准性，如果遥控断路器失败，那么导致这一问题的主要原因是装置未送电，直流平和电闸电压。也出现了相应的问题，保险装置也存在一定的问题，这就导致电压无法正常输送。控制回路接线出现错误。后台监控机调试。（1）对监控系统的调制，可以从系统图纸出发进行积极的监控，以此系统详细核对开关刀闸编号变化，根据时报表以及历史报表的图表关系，对模拟量，脉冲量进行系统化的设置。（2）调试打印机功能。保证打印机设置是准确的，确保打印图形的质量。整关小合使自动打印功能，及时准确，完整美观，手动打印功能具有良好的质量，并且符合运行管理的实际需求。（3）声音报警功能对断路器，刀闸等开关量加声音报警功能对动作信息。加声音报警功能和智能直流屏以及GPS五防冻，通讯正确，功能正常发挥存在十分重要的关联自动化系统的完善。系统化的防雷抗干扰处理，通讯线屏蔽可靠接地，各个通讯端口可靠保护交流电源接地正确屏上个标签框完整准确。每一个软件都需要有自身的标识，对保护屏上的压板开关进行控制指示器。装置名称以及相关名称需要进行合理化的规范屏后端安排单位坐标时在计算机通讯线插头上做标识应用。3 结语本文分析自动化综合变量现场调试中的问题，提出有针对性的解决办法，需要对变电站综合自动化日常运行过程中存在的问题加以考量，对变电站调试过程中出现的问题进行有效分析和解决，进一步实现备份工作，这样才能够促进变电站综合自动化系统正常运行。参考文献1 江彪,范焱炜,黄丽莎.变电站综合自动化系统快速调试和自动验收系统设计与实现J.电力与能源,2021,42(04):425-427+434.2 王坤,苏盛,赵奕,王冬青,曾祥君,曹一家.变电站自动化系统时间同步协同攻击的检测与防护方法J.电力系统自动化,2021,45(06):231-239.3 李勇,陈雨,蔡晔,曹一家,文明.基于信息物理接口矩阵的IEC61850变电站自动化系统可靠性分析J.电力自动化设备,2019,39(01):84-90+98.
