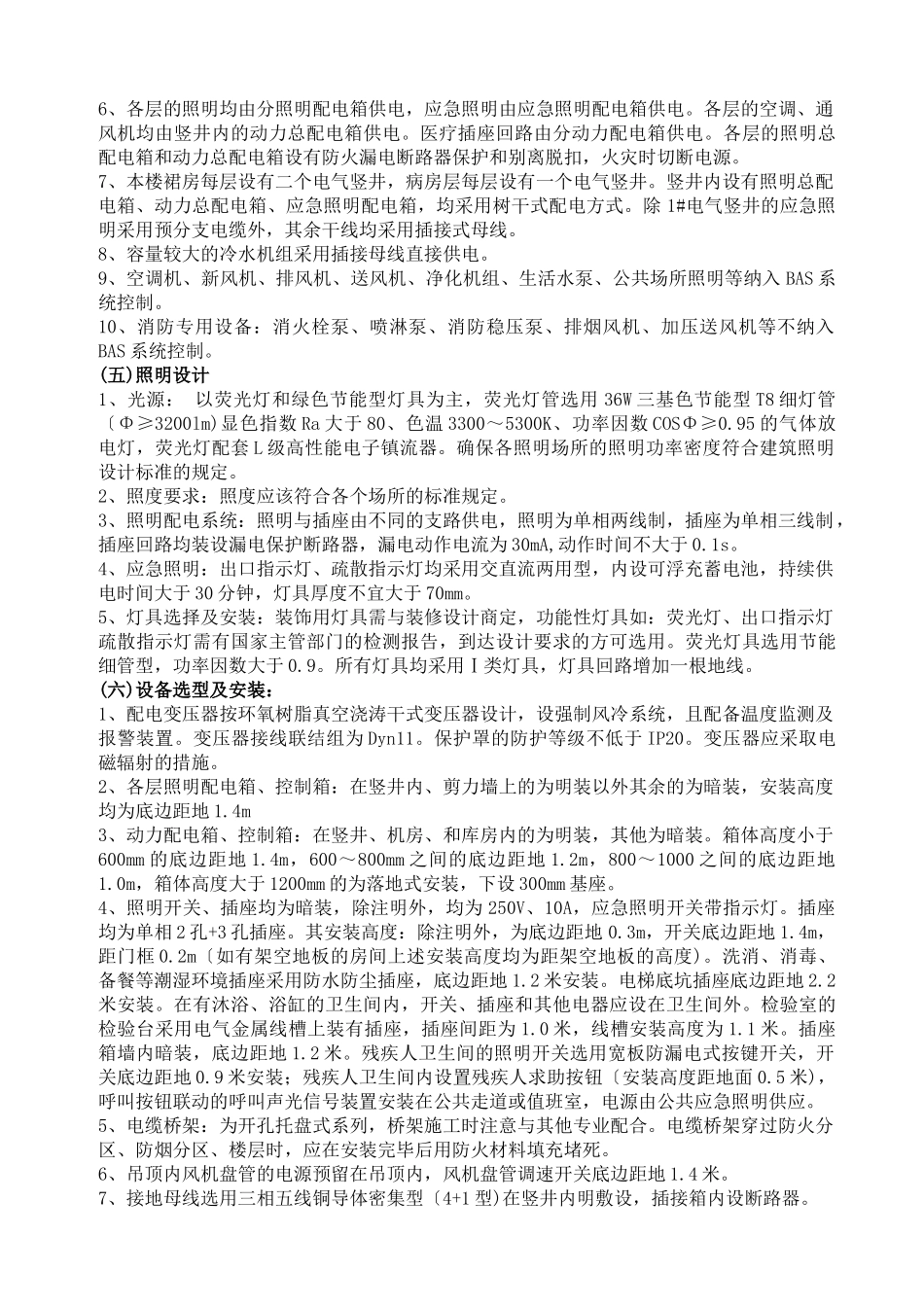

市医院病房综合楼工程 监理实施细那么 〔电气工程) 内容提要： 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理机构〔章)： 专业监理工程师： 总监理工程师： 日 期： 江苏省建设厅监制 第一局部 专业工程特点 一、编制说明 为了更好的在施工阶段做好监理工作，根据本工程的具体情况，结合有关标准技术标准之规定、设计文件及审批通过的施工组织设计，特编制本细那么，作为本工程施工具有可实施性的监理文件。 二、工程概况 (一) 工程概述 1、工程名称：市医院病房综合楼 2、建设单位：市医院 3、设计单位：三亚设计研究院 4、监理单位：宏远管理 5、施工单位：南京设备安装 6、工程地点及交通：周边交通便利。 7、工程规模：总建筑面积785605㎡，建筑高度85m。地下两层，地上二十三层。包括门诊、医技、病房、手术部等。本工程属于一类建筑。 (二)电气分部工程设计包括以下内容： 1、上下压配电系统 2、动力配电系统 3、照明配电系统 4、防雷及接地系统 5、有工艺设备的场所/专用设备的场所〔如电梯间、厨房等场所) 6、手术室等有二次装修要求的场所电气设计只作预留，待以后进行二次装修时另行设计 7、电源分界点：由城市电网两个区域变电所引入，本工程10KV电缆分界室的两路10KV电源线路属于城市供电部门负责。 (三)负荷分级/负荷计算及变压器容量选择 1、电气负荷按其性质分为： 1) 一级负荷包括：消防控制中心、火灾报警及联动控制设备、消防泵、消防电梯、排烟风机、防烟风机、保安监控系统、中央监控系统、应急照明、疏散照明、计算机系统、八层手术部、ICU、血库、DSA、MRI等。 2)生活泵、排水泵、普通电梯为二级负荷。 3)一般照明及动力负荷为三级负荷。 2、计算负荷及变压器台数/容量的选择： 1)负荷计算采用需要系数法进行计算。 2)变压器容量选择：变压器总装机容量为5700KVA，选2台1600KVA变压器和2台 1250KVA变压器，变压器平均负荷率为75%。 (四)低压配电与控制 1、本楼用电设备的电源电压均为220/380V，其中地下二层消防水泵房、地下一层生活水泵房、冷冻机房、空压机房、真空泵房、热交换站等由低压配电柜放射式配电。 2、照明干线、动力干线、净化机组、电梯等设备均由低压配电柜放射式配电。 3、一级负荷采用双路电源供电，并在末段配电向箱自动切换。 4、消防水泵、生活水泵、空压机、真空泵、净化机组、电梯、中央控制室为两回路电源供电，配电箱内自动切换。 5、五层手术部共有12个手术室，设两个总配电箱，由总配电箱放射式向各分配电箱配电且末端自动切换。手术室内部设计待深化设计时进行。门诊手术室由本层动力和照明总箱各来一路电源，末端切换。 6、各层的照明均由分照明配电箱供电，应急照明由应急照明配电箱供电。各层的空调、通风机均由竖井内的动力总配电箱供电。医疗插座回路由分动力配电箱供电。各层的照明总配电箱和动力总配电箱设有防火漏电断路器保护和别离脱扣，火灾时切断电源。 7、本楼裙房每层设有二个电气竖井，病房层每层设有一个电气竖井。竖井内设有照明总配电箱、动力总配电箱、应急照明配电箱，均采用树干式配电方式。除1#电气竖井的应急照明采用预分支电缆外，其余干线均采用插接式母线。 8、容量较大的冷水机组采用插接母线直接供电。 9、空调机、新风机、排风机、送风机、净化机组、生活水泵、公共场所照明等纳入BAS系统控制。 10、消防专用设备：消火栓泵、喷淋泵、消防稳压泵、排烟风机、加压送风机等不纳入BAS系统控制。 (五)照明设计 1、光源： 以荧光灯和绿色节能型灯具为主，荧光灯管选用36W三基色节能型T8细灯管〔Φ≥3200lm)显色指数Ra大于80、色温3300～5300K、功率因数COSΦ≥0.95的气体放电灯，荧光灯配套L级高性能电子镇流器。确保各照明场所的照明功率密度符合建筑照明设计标准的规定。 2、照度要求：照度应该符合各个场所的标准规定。 3、照明配电系统：照明与插座由不同的支路供电，照明为单相两线制，插座为单相三线制，插座回路均装设漏电保护断路器，漏电动作电流为30mA,动作时间不大于0.1s。 4、应急照明：出口指示灯、疏散指示灯均采用交直流两用型，内设可浮充蓄电池，持续供电时间大于30分钟，灯具厚度不宜大于70mm。 5、灯具选择及安装：装饰用灯具需与装修设计商定，功能性灯具如：荧光灯、出口指示灯疏散指示灯需有国家主管部门的检测报告，到达设计要求的方可选用。荧光灯具选用节能细管型，功率因数大于0.9。所有灯具均采用Ⅰ类灯具，灯具回路增加一根地线。 (六)设备选型及安装： 1、配电变压器按环氧树脂真空浇涛干式变压器设计，设强制风冷系统，且配备温度监测及报警装置。变压器接线联结组为Dyn11。保护罩的防护等级不低于IP20。变压器应采取电磁辐射的措施。 2、各层照明配电箱、控制箱：在竖井内、剪力墙上的为明装以外其余的为暗装，安装高度均为底边距地1.4m 3、动力配电箱、控制箱：在竖井、机房、和库房内的为明装，其他为暗装。箱体高度小于600mm的底边距地1.4m，600～800mm之间的底边距地1.2m，800～1000之间的底边距地1.0m，箱体高度大于1200mm的为落地式安装，下设300mm基座。 4、照明开关、插座均为暗装，除注明外，均为250V、10A，应急照明开关带指示灯。插座均为单相2孔+3孔插座。其安装高度：除注明外，为底边距地0.3m，开关底边距地1.4m，距门框0.2m〔如有架空地板的房间上述安装高度均为距架空地板的高度)。洗消、消毒、备餐等潮湿环境插座采用防水防尘插座，底边距地1.2米安装。电梯底坑插座底边距地2.2米安装。在有沐浴、浴缸的卫生间内，开关、插座和其他电器应设在卫生间外。检验室的检验台采用电气金属线槽上装有插座，插座间距为1.0米，线槽安装高度为1.1米。插座箱墙内暗装，底边距地1.2米。残疾人卫生间的照明开关选用宽板防漏电式按键开关，开关底边距地0.9米安装；残疾人卫生间内设置残疾人求助按钮〔安装高度距地面0.5米)，呼叫按钮联动的呼叫声光信号装置安装在公共走道或值班室，电源由公共应急照明供应。 5、电缆桥架：为开孔托盘式系列，桥架施工时注意与其他专业配合。电缆桥架穿过防火分区、防烟分区、楼层时，应在安装完毕后用防火材料填充堵死。 6、吊顶内风机盘管的电源预留在吊顶内，风机盘管调速开关底边距地1.4米。 7、接地母线选用三相五线铜导体密集型〔4+1型)在竖井内明敷设，插接箱内设断路器。 8、水泵房内电缆、导线水平及垂直局部为桥架敷设。 (七)电缆、导线的选择与敷设 1、高压电缆YJV-8.7/10KV交联聚乙烯绝缘、聚乙烯护套电力电缆。一般配电及照明线路采用隔氧层耐火交联聚乙烯电缆〔DWZR-YJV-0.6/1KV)，导线采用ZR-BV-0.45/0.78型铜芯导线。一级用电负荷中消防负荷的配电干线采用隔氧层耐火交联聚乙烯电力电缆〔DWZR-YJV-0.6/1KV)。导线采用NH-BV-0.45/0.78型铜芯导线。 2、从地下一层配电所引出 的照明、应急照明、动力干线电缆沿电缆桥架至电气竖井。电气竖井内的照明干线、动力干线及应急照明干线均采用密集型插接式保护母线，通过插接箱向各层的总照明配电箱、总动力配电箱、应急照明配电箱配电。 3、从各层电气竖井内的一般总配电箱引至分配电箱的线路均沿电缆桥架在吊顶内敷设。放射式供电的配电线路电缆均采用在电气竖井内沿电缆桥架敷设，从电气竖井内至各用电配电箱的线路沿电缆桥架在吊顶内敷设。 4、从应急照明配电箱和各分配电箱引出的分支线路穿钢管在吊顶内敷设或在楼板内暗敷。电缆桥架、焊接钢管、金属构件的外外表应符合国家有关标准的耐火涂层。 5、风机盘管之间的导线为BV-3×2.5-SC15，吊顶内的风机盘管至温控器的导线为BV-5×1.5-SC20。插座线路为BV-3×2.5-SC15-FC。 (八)电气安全 1、在配变电所的10KV进线上装设避雷器；在变压器出线柜上装SPD。 2、接地系统采用TN-S系统，PE线与N线分开。但凡在正常情况下不带电的电气设备的外壳、电缆桥架、配线钢管等均应可靠接地。 3、本工程防雷与电气接地采用共用接地装置，以建筑物、构造物的金属体、构造钢筋和础钢筋作为接地体，其接地电阻≤1Ω。 4、建筑物作等电位接地联结，将所有进出建筑物的金属管道、金属构件、接地干线等与附近预留的接地钢板做总等电位连接。 5、沐浴间、卫生间做等电位连接：在具有洗浴设备的卫生间和沐浴间设置局部等电位断子板，箱底板距地500mm。土建施工时配合预留接地埋板，距地500mm。等电位连接包括卫生间金属管、金属浴盆。卫生间内三极插座及照明灯具的PE线与等电位接地断子箱连接。LEB线均采用BVR-1×4m㎡导线在地面或墙内穿塑料管暗敷。 6、功能检查室、治疗室、X光、DR室、DSA、MRI室内均设置局部等电位端子板，箱底距地500mm。 7、电气竖井的照明配电箱和动力配电箱的进线开关处装设防止电气火灾的漏电电流保护器。EPS不间断电源输出线的中性线〔N极)，与接地干线相连接，做重复接地。 (九)防雷设计 1、本建筑物属于一类建筑物。利用建筑物金属体做防雷及接地装置，利用女儿墙的护栏和屋面板内的钢筋作为接闪器，但凡高出屋面的房间、电梯机房、水箱间屋顶上均设明敷避雷带，并与女儿墙上的接闪器连接。柱内主筋作为引下线，阀板根底下素混凝土板内的外圈-40×4扁钢做人工接地体，人工接地体钢筋作为接地装置。 2、柱子内的主筋作为引下线，应与屋顶女儿墙上的护栏、阀板根底内的钢筋、阀板根底下素混凝土板内的外圈人工接地体形成电气通路，室外两处预留接地电阻测试板。 3、为防侧击雷和雷击电磁脉冲，所有外窗架〔铝合金窗架)均需用Φ12钢筋与相邻楼层板内或梁内钢筋连通。每层的楼板内钢筋和梁内的钢筋与柱子内引下线的主筋相连接。 4、屋顶上的金属构件与电动金属外壳，采用Φ12镀锌圆钢就近与接地扁钢和避雷带焊接。 5、为防雷击电磁脉冲，在低压配电柜四段母线上安装电涌保护器〔SPD)；在计算机楼宇中央监控设备、主要的 交换设备、UPS电源、中央火灾报警装置、电梯的集中控制装置、集中空调系统的中央控制设备、水泵的中央控制设备等供电的末端配电箱的母线的各相上，应装设SPD。 三、本工程施工应遵守的技术标准、标准 GB50168-92电气装置安装工程电缆线路施工及验收标准 GB50169-92电气装置安装工程接地装置施工及验收标准 GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收标准 GB50150-91电气装置安装工程电气设备交接试验标准 GB50303-2023建筑电气工程施工质量验收标准 GB50258-96电气装置工程1KV及以下配线工程施工及验收标准 GB50259-96电气装置安装工程电气照明装置施工及验收标准 GB50300—2023建筑工程施工质量验收统一标准 第二局部 监理工作流程 根据设计文件和施工标准的要点，针对本工程的实际情况，对施工过程中容易出现的质量通病，分别制定质量控制监理流程、材料控制流程、隐蔽工程检验流程、工序交接检验流程、工序变更处理流程。 一、质量控制监理流程 承包商上报施工组织设计、方案 监理工程师审查 补充修改 总监理工程师审核 批准？ 否 是 按方案施工 处理 工序施工中或工序完成后承包商自检 不合格 合格 通知监理组
