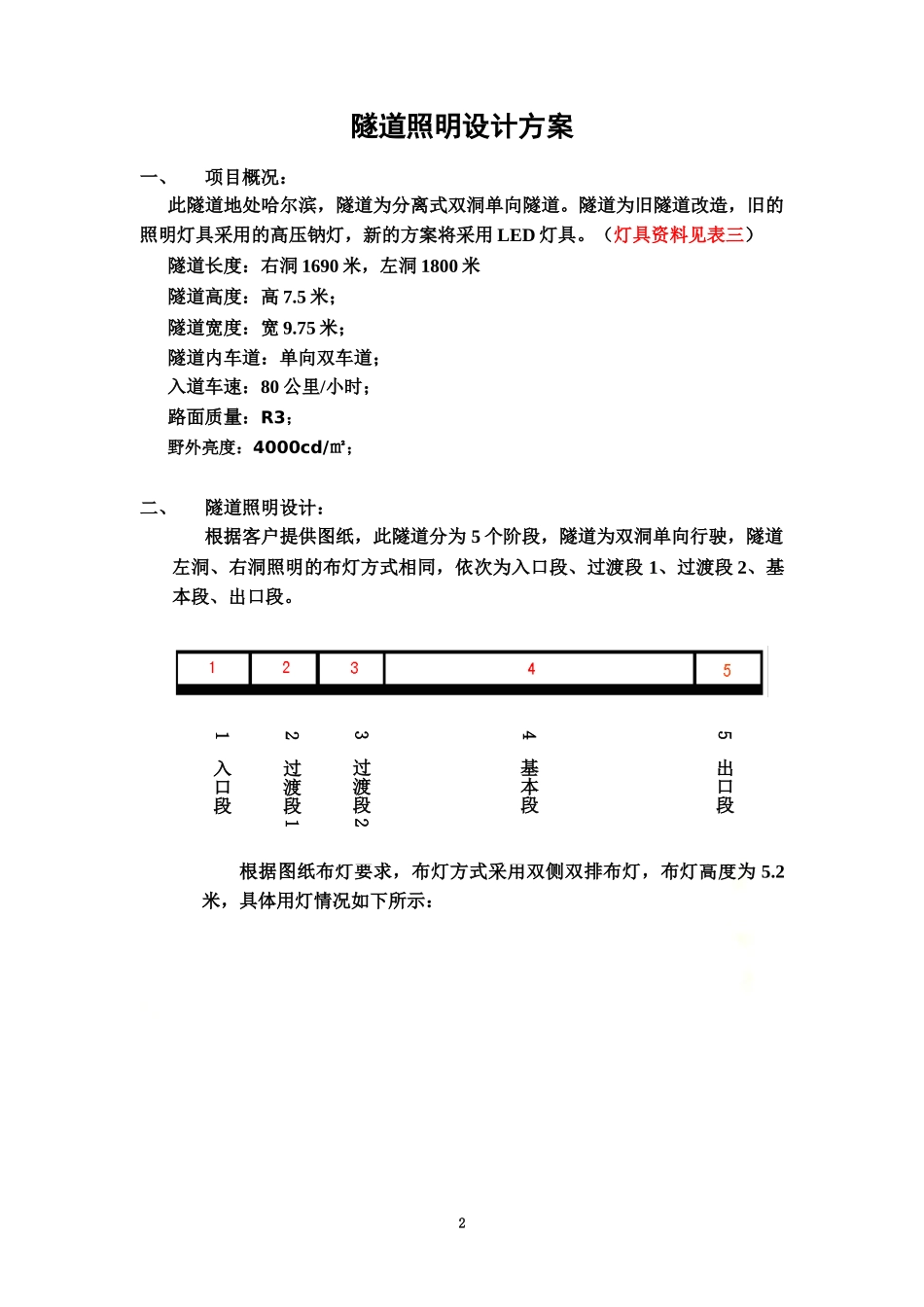

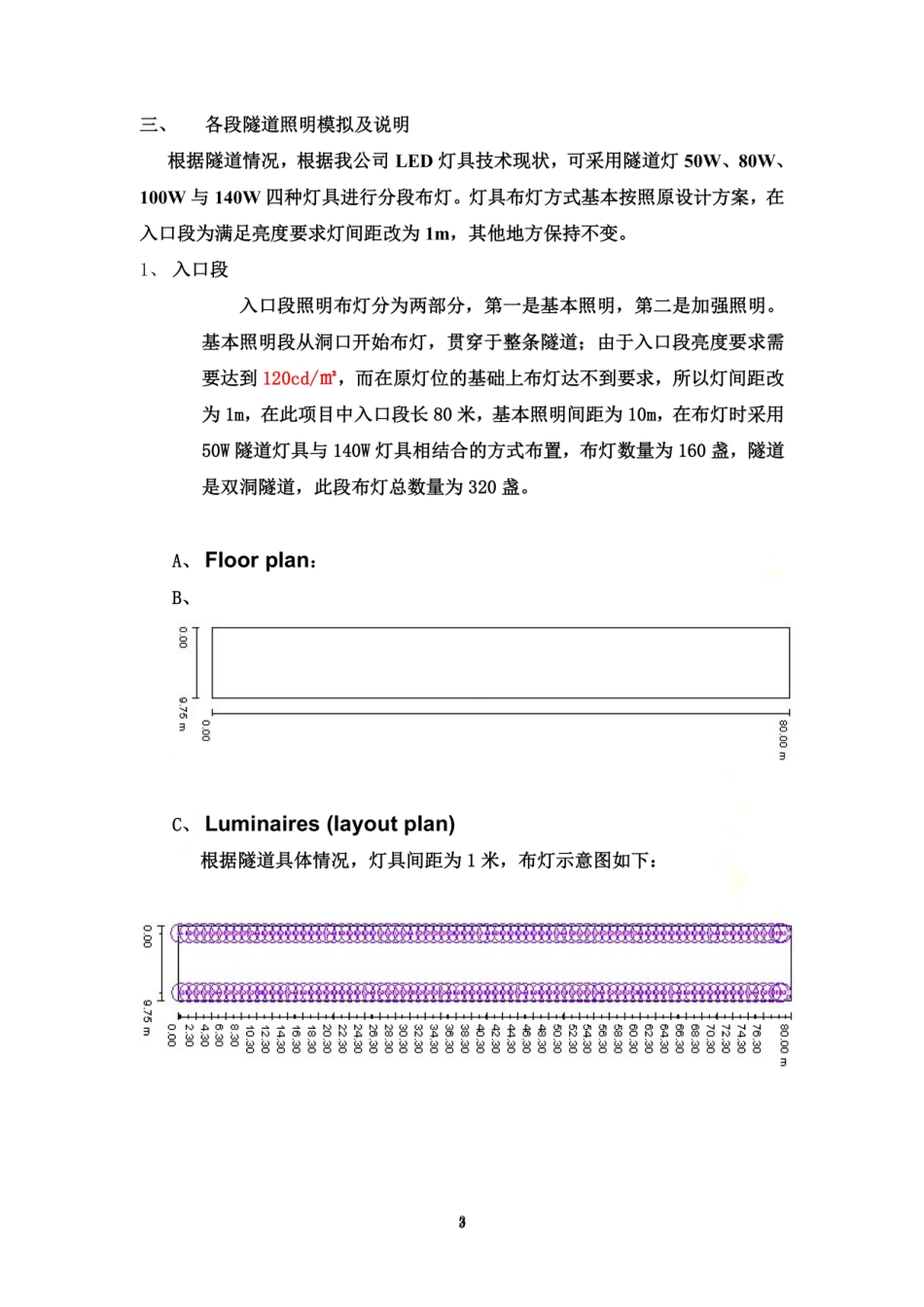

隧道照明设计方案 隧道照明设计方案 一、 项目概况： 此隧道地处哈尔滨，隧道为分离式双洞单向隧道。隧道为旧隧道改造，旧的照明灯具采用的高压钠灯，新的方案将采用LED灯具。（灯具资料见表三） 隧道长度：右洞1690米，左洞1800米 隧道高度：高7.5米； 隧道宽度：宽9.75米； 隧道内车道：单向双车道； 入道车速：80公里/小时； 路面质量：R3； 野外亮度：4000cd/㎡； 二、 隧道照明设计： 根据客户提供图纸，此隧道分为5个阶段，隧道为双洞单向行驶，隧道左洞、右洞照明的布灯方式相同，依次为入口段、过渡段1、过渡段2、基本段、出口段。 5 出口段 4 基本段 2 过渡段1 1 入口段 3 过渡段2 根据图纸布灯要求，布灯方式采用双侧双排布灯，布灯高度为5.2米，具体用灯情况如下所示： 22 A、 B、 False Colour Rendering C、 Value Chart (L) D、 Value Chart (E) 2、 过渡段1 过渡段的照明设计，为了使驾驶者从明亮的隧道外进入光线较弱的隧道中，有较好的适应过程，在入口段之后，因此仍然需要较强的光线，原设计亮度为40cd/㎡。过渡段1总长为70m，采用50W与140W隧道灯相结合的方式布灯，按照原灯位以2.5米间距，需布灯56盏，双洞总为112盏。 A、 Floor plan： B、 Luminaires (layout plan) C、 False Colour Rendering D、 Value Chart (L) E、 Value Chart (E) 3、 过渡段2 过渡段2的照明设计，为了使驾驶者从明亮的隧道外进入光线较弱的隧道中，有较好的适应过程，在此过渡段中，原设计亮度要求为13cd/㎡，采用50W与100W隧道灯相结合的方式，按照原灯位以5米间距进行布灯，此段长度为90m，共布灯36盏，双洞总为72盏。 A、 Floor plan： B、 Luminaires (layout plan) C、 False Colour Rendering D、 Value Chart (L) E、 Value Chart (E) 4、 基本段 基本段，是驾驶员经过过渡段的适应，能够适应的一个照明环境，此段照明按照原亮度4.5cd/㎡要求进行设计，本项目中基本照明采用50W隧道灯，按照原灯位以10米的间距进行布灯，左洞基本段长度为1490m，右洞基本段长度为1380m，共需灯具568盏。具体模拟数据如下： A、 Floor plan： B、 Luminaires (layout plan) C、 False Colour Rendering D、 Value Chart (L) E、 Value Chart (E) 5、 出口段 出口段，是驾驶员经过基本段，即将结束隧道内的行驶，要重新驶入外界明亮的一个照明环境，因此仍然需要较强的光线。此段照明按照原亮度22.5cd/㎡要求进行设计，采用50W与80W隧道灯，按照原灯位以2.5米的间距进行布灯，出口段长度为60m，需布灯具48盏，双洞总灯具96盏。具体模拟数据如下： A、 Floor plan： B、 Luminaires (layout plan) C、 False Colour Rendering D、 Value Chart (L) E、 Value Chart (E) 6、 洞外引道照明段 洞外引道照明段，是驾驶员驶入隧道前与驶出的道路，此段道路在晚上需要照明，为了适应进入隧道的亮度。此段照明按照原亮度1cd/㎡要求进行设计，采用120W路灯，按照原灯位以30米的间距进行单侧布灯，此段长度为600m，需布灯具20盏。具体模拟数据如下： A、 Floor plan： B、 C、 Luminaires (layout plan) D、 False Colour Rendering E、 Value Chart (L) F、 Value Chart (E) 7、 行车横洞段 行车横洞段，是驾驶员在基本段可以转向驶入另一条洞内，是短时间的行驶，因此需要光线较基本段略低。此段照明按照原亮度2cd/㎡要求进行设计，采用10W隧道灯，按照原灯位以5米的间距进行布灯，此段长度为30m，需布灯具12盏。具体模拟数据如下： A、 Floor plan： B、 Luminaires (layout plan) C、 False Colour Rendering D、 Value Chart (L) E、 Value Chart (E) 8、 行人横洞段 行人横洞段，是行人在基本段可以转向驶入另一条洞内，是短时间的行驶，因此需要光线较基本段略低。此段照明按照原亮度2cd/㎡要求进行设计，采用10W隧道灯，按照原灯位以5米的间距进行布灯，此段长度为30m，需布灯具6盏。具体模拟数据如下： A、 Floor plan： B、 Luminaires (layout plan) C、 False Colour Rendering D、 Value Chart (L) E、 Value Chart (E) 小结：本隧道改造前高压钠灯灯具共用1084盏，其中100W隧道灯708盏，150W隧道灯134盏，250W隧道灯176盏，400W隧道灯66盏，总功率达161300W。（表一） 改造后LED灯具共用1206盏，其中10W隧道灯18盏，50W隧道灯690盏，80W隧道灯70盏，100W隧道灯36盏，140W隧道灯372盏，120W路灯20盏，总功率达98360W。（表二） 天恒山隧道布灯表（原有用灯高压钠灯） 项 目 长度（M） 最大亮度值(cd/㎡) 用灯情况 布灯方式 布灯间距（M） 灯具功率（W） 布灯数量 功率值 总功率 洞外引道照明段 4*150 1 30 250 20 5000 5000 单侧布灯 入口段 2*80 120 1.66 100 32 3200 54600 双侧双排布灯 250 100 25000 400 66 26400 过渡段1 2*70 40 2.5 100 28 2800 21000 双侧双排布灯 150 28 4200 250 56 14000 过渡段2 2*90 13 5 100 36 3600 9000 双侧双排布灯 150 36 5400 基本段 1490+1380 4.5 10 100 568 56800 56800 双侧双排布灯 出口段 2*60 22.5 2.5 100 26 2600 13100 双侧双排布灯 150 70 10500 行车横洞段 30 2 5 100 12 1200 1200 双侧双排布灯 行人横洞段 30 2 5 100 6 600 600 顶端单排布灯 汇 总 / /　 　/ 　/ 1084 　 161300 　 表一： 表二： 隧道布灯表（改造用灯LED） 项 目 长度（M） 最大亮度值(cd/㎡) 用灯情况 布灯方式 布灯间距（M） 灯具功率(W) 布灯数量 功率值 总功率 洞外引道照明段 4*150 1 30 120 20 2400 2400 单侧布灯 入口段 2*80 120 1 50 32 1600 41920 双侧双排布灯 140 288 40320 过渡段1 2*70 40 2.5 50 28 1400 13160 双侧双排布灯 140 84 11760 过渡段2 2*90 13 5 50 36 1800 5400 双侧双排布灯 100 36 3600 基本段 1490+1380 4.5 10 50 568 28400 28400 双侧双排布灯 出口段 2*60 22.5 2.5 50 26 1300 6900 双侧双排布灯 80 70 5600 行车横洞段 30 2 5 10 12 120 120 双侧双排布灯 行人横洞段 30 2 5 10 6 60 60 顶端单排布灯 汇 总 / /　 　/ 　/ 1206 　 98360
