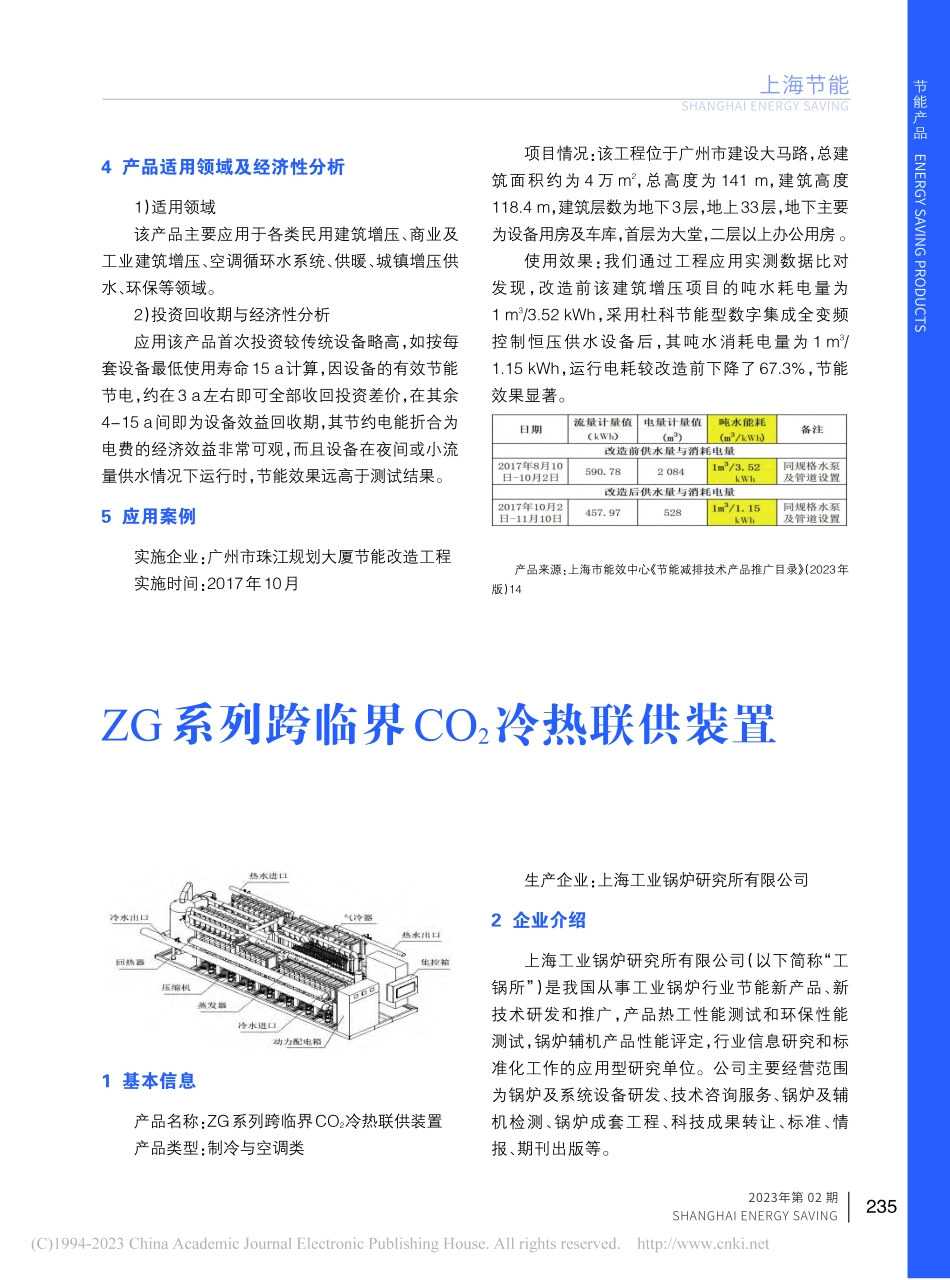

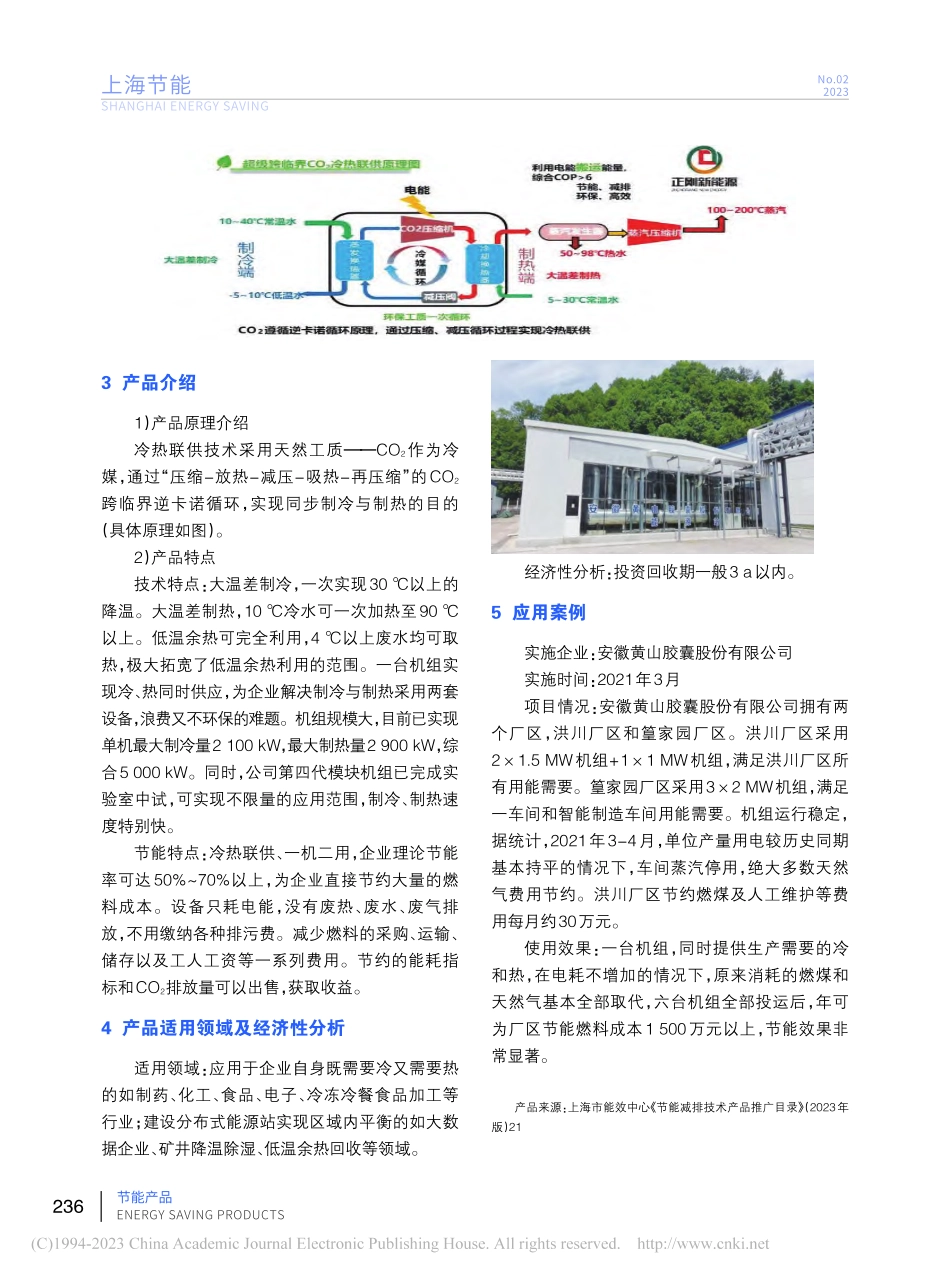

SHANGHAI ENERGY SAVING上海节能No.022023SHANGHAI ENERGY SAVING上海节能SHANGHAI ENERGY SAVING2023年第 02 期SHANGHAI ENERGY CONSERVATION上海节能 SHANGHAI ENERGY CONSERVATION2018 年第 08 期 ENERGY SAVING PRODUCTS节能产品节能产品ENERGY SAVING PRODUCTSSHANGHAI ENERGY CONSERVATION上海节能No.0820184 产品适用领域及经济性分析1）适用领域该产品主要应用于各类民用建筑增压、商业及工业建筑增压、空调循环水系统、供暖、城镇增压供水、环保等领域。2）投资回收期与经济性分析应用该产品首次投资较传统设备略高，如按每套设备最低使用寿命15 a计算，因设备的有效节能节电，约在3 a左右即可全部收回投资差价，在其余4-15 a间即为设备效益回收期，其节约电能折合为电费的经济效益非常可观，而且设备在夜间或小流量供水情况下运行时，节能效果远高于测试结果。5 应用案例实施企业：广州市珠江规划大厦节能改造工程实施时间：2017年10月项目情况：该工程位于广州市建设大马路，总建筑面积约为 4 万 m2，总高度为 141 m，建筑高度118.4 m，建筑层数为地下3层，地上33层，地下主要为设备用房及车库，首层为大堂，二层以上办公用房。使用效果：我们通过工程应用实测数据比对发现，改造前该建筑增压项目的吨水耗电量为1 m3/3.52 kWh，采用杜科节能型数字集成全变频控制恒压供水设备后，其吨水消耗电量为 1 m3/1.15 kWh，运行电耗较改造前下降了67.3%，节能效果显著。产品来源：上海市能效中心 节能减排技术产品推广目录（2023年版）14ZG系列跨临界CO2冷热联供装置1 基本信息产品名称：ZG系列跨临界CO2冷热联供装置产品类型：制冷与空调类生产企业：上海工业锅炉研究所有限公司2 企业介绍上海工业锅炉研究所有限公司（以下简称“工锅所”）是我国从事工业锅炉行业节能新产品、新技术研发和推广，产品热工性能测试和环保性能测试，锅炉辅机产品性能评定，行业信息研究和标准化工作的应用型研究单位。公司主要经营范围为锅炉及系统设备研发、技术咨询服务、锅炉及辅机检测、锅炉成套工程、科技成果转让、标准、情报、期刊出版等。235SHANGHAI ENERGY SAVING上海节能No.022023节能产品ENERGY SAVING PRODUCTSSHANGHAI ENERGY CONSERVATION上海节能No.0820183 产品介绍1）产品原理介绍冷热联供技术采用天然工质CO2作为冷媒，通过“压缩-放热-减压-吸热-再压缩”的CO2跨临界逆卡诺循环，实现同步制冷与制热的目的（具体原理如图）。2）产品特点技术特点：大温差制冷，一次实现30 以上的降温。大温差制热，10 冷水可一次加热至90 以上。低温余热可完全利用，4 以上废水均可取热，极大拓宽了低温余热利用的范围。一台机组实现冷、热同时供应，为企业解决制冷与制热采用两套设备，浪费又不环保的难题。机组规模大，目前已实现单机最大制冷量2 100 kW，最大制热量2 900 kW，综合5 000 kW。同时，公司第四代模块机组已完成实验室中试，可实现不限量的应用范围，制冷、制热速度特别快。节能特点：冷热联供、一机二用，企业理论节能率可达50%70%以上，为企业直接节约大量的燃料成本。设备只耗电能，没有废热、废水、废气排放，不用缴纳各种排污费。减少燃料的采购、运输、储存以及工人工资等一系列费用。节约的能耗指标和CO2排放量可以出售，获取收益。4 产品适用领域及经济性分析适用领域：应用于企业自身既需要冷又需要热的如制药、化工、食品、电子、冷冻冷餐食品加工等行业；建设分布式能源站实现区域内平衡的如大数据企业、矿井降温除湿、低温余热回收等领域。经济性分析：投资回收期一般3 a以内。5 应用案例实施企业：安徽黄山胶囊股份有限公司实施时间：2021年3月项目情况：安徽黄山胶囊股份有限公司拥有两个厂区，洪川厂区和篁家园厂区。洪川厂区采用21.5 MW机组+11 MW机组，满足洪川厂区所有用能需要。篁家园厂区采用32 MW机组，满足一车间和智能制造车间用能需要。机组运行稳定，据统计，2021年3-4月，单位产量用电较历史同期基本持平的情况下，车间蒸汽停用，绝大多数天然气费用节约。洪川厂区节约燃煤及人工维护等费用每月约30万元。使用效果：一台机组，同时提供生产需要的冷和热，在电耗不增加的情况下，原来消耗的燃煤和天然气基本全部取代，六台机组全部投运后，年可为厂区节能燃料成本1 500万元以上，节能效果非常显著。产品来源：上海市能效中心 节能减排技术产品推广目录（2023年版）21236
