2023年南国北都地下室照明方案.docx

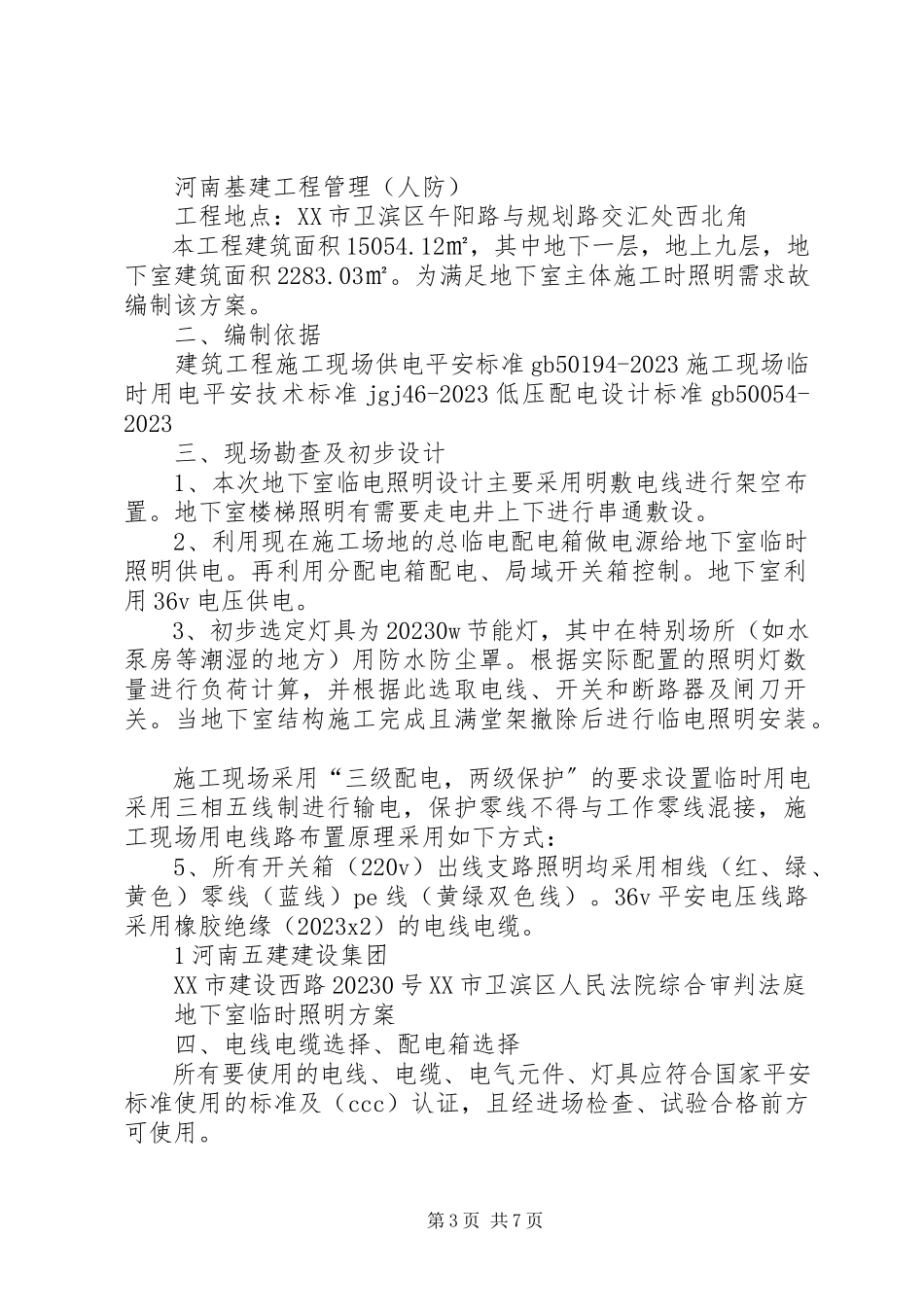

南国北都地下室照明方案 XX市卫滨区人民法院综合审判法庭 地下室临时照明方案 XX市卫滨区人民法院综合审判法庭工程 地下室临时照明方案 编制人： 审核人： 审批人： 河南五建建设集团二0一七年四月二十二日 河南五建建设集团 XX市建设西路20230号XX市卫滨区人民法院综合审判法庭 地下室临时照明方案 目 录 一、工程概况.............................................................................1 二、编制依据.............................................................................1 三、现场勘查及初步设计..........................................................1 四、电线电缆选择，配电箱选择...............................................2 1、电线电缆选择......................................................................2 2、配电箱选择..........................................................................2 五、安装技术措施......................................................................3 1、系统说明..............................................................................3 2、线路说明..............................................................................3 六、平安用电及线路事故预防的措施.........................................3 1、平安措施...............................................................................3 2、管理措施...............................................................................3 3、发生事故的原因....................................................................4 4、预防事故的措施....................................................................4 七、临电节能...............................................................................4 河南五建建设集团 XX市建设西路20230号XX市卫滨区人民法院综合审判法庭 地下室临时照明方案 一、工程概况 工程名称：XX市卫滨区人民法院综合审判法庭建设单位：XX市卫滨区人民法院 施工单位：河南五建建设集团设计单位：XX省城乡建筑设计院监理单位：河南新恒丰建设监理 河南基建工程管理（人防） 工程地点：XX市卫滨区午阳路与规划路交汇处西北角 本工程建筑面积15054.12㎡，其中地下一层，地上九层，地下室建筑面积2283.03㎡。为满足地下室主体施工时照明需求故编制该方案。 二、编制依据 建筑工程施工现场供电平安标准gb50194-2023施工现场临时用电平安技术标准jgj46-2023低压配电设计标准gb50054-2023 三、现场勘查及初步设计 1、本次地下室临电照明设计主要采用明敷电线进行架空布置。地下室楼梯照明有需要走电井上下进行串通敷设。 2、利用现在施工场地的总临电配电箱做电源给地下室临时照明供电。再利用分配电箱配电、局域开关箱控制。地下室利用36v电压供电。 3、初步选定灯具为20230w节能灯，其中在特别场所（如水泵房等潮湿的地方）用防水防尘罩。根据实际配置的照明灯数量进行负荷计算，并根据此选取电线、开关和断路器及闸刀开关。当地下室结构施工完成且满堂架撤除后进行临电照明安装。 施工现场采用“三级配电，两级保护〞的要求设置临时用电，采用三相五线制进行输电，保护零线不得与工作零线混接，施工现场用电线路布置原理采用如下方式： 5、所有开关箱（220v）出线支路照明均采用相线（红、绿、黄色）零线（蓝线）pe线（黄绿双色线）。36v平安电压线路采用橡胶绝缘（2023x2）的电线电缆。 1河南五建建设集团 XX市建设西路20230号XX市卫滨区人民法院综合审判法庭 地下室临时照明方案 四、电线电缆选择、配电箱选择 所有要使用的电线、电缆、电气元件、灯具应符合国家平安标准使用的标准及（ccc）认证，且经进场检查、试验合格前方可使用。 1、电线电缆选择 根据开关箱支线照明回路的负荷，地下室按40盏20230w的灯，支线供电电缆截面计算： s=4pxl/1.7=4x4x0.2/1.7=1.883，采用bv3x35+2x2023的电缆线。 二级配电箱到一级配电箱利用支架（角钢20x20x2刷漆安装制作）架设电缆进行敷设并用扎带绑扎牢固。 2、配电箱选择 2河南五建建设集团 XX市建设西路20230号XX市卫滨区人民法院综合审判法庭 地下室临时照明方案 根据负荷选择配电箱电气元件的型号和数量，并保证当发生漏电、过载保护时配电箱电气元件能及时动作。开关箱设置漏电保护器、二级分配电箱设置断路器、一级总配电箱设置闸刀开关，保证各箱动作的连贯性。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2~2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体外表应做防腐处理。金属电器安装板与金属箱体应做电气连接。 五、安装技术措施 1、系统说明 地下室临电照明系统：采用tn-s三相五线制，它是把工作零线n和专用保护线pe在供电电源处严格分开的供电系统，它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。必须注意：在同一系统中不得采取一局部接地，另一局部设备采用接零。因为在同一系统中，如果局部设备接地，另一局部设备采用接零，责当采取接地的设备发生碰壳漏电时，零线电位将升高，而使所有接零的设备外壳都带有危险的电压。当临电照明系统中每一个临电分项施工完毕经检验合格后应及时填写资料归档。 2、线路说明 一级总配电箱至二级分配电箱电缆敷设时使用的架空线路的支架必须采用专用角钢（30x30x3刷防腐漆）支架，且固定点间距应保证电缆的重量和所带负荷时的自重。架空室外端应采用绝缘子固定，过墙处应穿管保护，并应采取防雨措施。 六、平安用电及线路事故预防的措施 1、平安措施 平安用电措施包括两个方向的内容： 1.1是平安用电在技术上所采取的措施 1）、施工现场配电箱必须逐级设置漏电保护装置，实行分级保护且各级漏电保护器的额定漏电动作电流和额定漏电动作电流时间应合理配合，相互匹配，使之具有分级保护的功能。 2）、所有的电线、电缆、配电箱箱体和电气元件、照明设备等在进场使用之前必须要进行外观检查、校验、试验确保无误符合标准要求前方可使用。在一些特别的场所应使用一些特别的灯具。 3）、 二、三级配电箱放置地方应可靠、枯燥、宽畅、通风；周围不得堆放任何阻碍维修、操作的施工机具和物品； 二、三级箱应装置在固定、稳定的支架上距地应在1.2-1.5米之间并放置端正、牢固；放置时安装完成后确保接地、绝缘良好前方可供电使用。 4）、配电箱、开关箱必须按照以下顺序操作：送电操作顺序为：总配电箱→分配电箱→开关箱；停电操作顺序为：开关箱→分配电箱→总配电箱。 2、管理措施2.1、管理措施是为了保证平安用电和供电的可靠性在工程部组织上采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。 1）、工程部建立完善的平安用电制度，确立专职平安围护电工。 3河南五建建设集团 XX市建设西路20230号XX市卫滨区人民法院综合审判法庭 地下室临时照明方案 2）、在配电箱放置处应设置警示牌；工程部应按时向施工组发放施工平安技术交底介绍技术内容和本卷须知，并应在技术交底文字资料上履行交底人和接手人的签字手续，注明交底日期。 3）、建立健全的维修、检查和撤除制度，并及时以书面的形式进行记录。4）、定期对工程部管理人员、施工班组进行平安培训，提高人员的平安用电意识，杜绝乱拉、偷盗等行为，当照明用电有特别需要时，应及时向工程部领导进行汇报并许可后由专职电工进行作业。 5）、当线路或者配电箱发生事故时应立即向工程部专职管理人员汇报，并许可后让专职平安电工或其他专职人员进行维修；假设有人员受伤时应立即送医院抢救并向工程部领导汇报。 3、发生事故的原因： 1）、电线、电缆的负荷小于用电设备（灯具）的负荷，断路器过电压的保护过大。 2）、接地装置和接地电阻不符合要求。 3）、未经过工程部许可对电线、配电箱乱拉乱接乱放以及盗窃电线等。4）、专职电工操作时未按照平安规章制度进行工作。5）、在工程部未经许可的情况下私自开关配电箱。 4、预防事故的措施 1）、所有地下室施工临时照明所用的照明配电箱其金属外壳必须接地，接地电阻小于1欧姆。 2）、所有地下室施工临时照明电线、电缆均应该符合平安要求即绝缘良好无划伤。 3）、三级箱和二级箱所使用的断路器应该经过整定试验并且符合要求，其中漏电保护器漏电动作前后应该合理有序。 4）、地下室 二、三级箱三相配电应该平衡、且箱体放置的位置宜平安合理有标识牌。 5）、工程部应建立健全平安用电的保护制度，并定期对施工人员进行“平安用电〞的培训，施工平安技术交底应及时落实到位。 6）、工程部设立专职电工定期对照明线路进行检查，检查时必须配备专用的电工工具（绝缘鞋、绝缘手套等）并按照平安规程进行检修。 7）、当临时照明电路撤除时应统一规划、指挥并注意人员的分配、撤除的方法及保护的措施等。 8）、各临时配电箱、开关箱应设置明显的标识和铭牌，确立该箱的专职电工并上锁。 七、临时节能 1）、灯具选用能节能的节能灯。 2）、线路较多的回路或因二次结构未有开关的应增设开关。3）、使用
