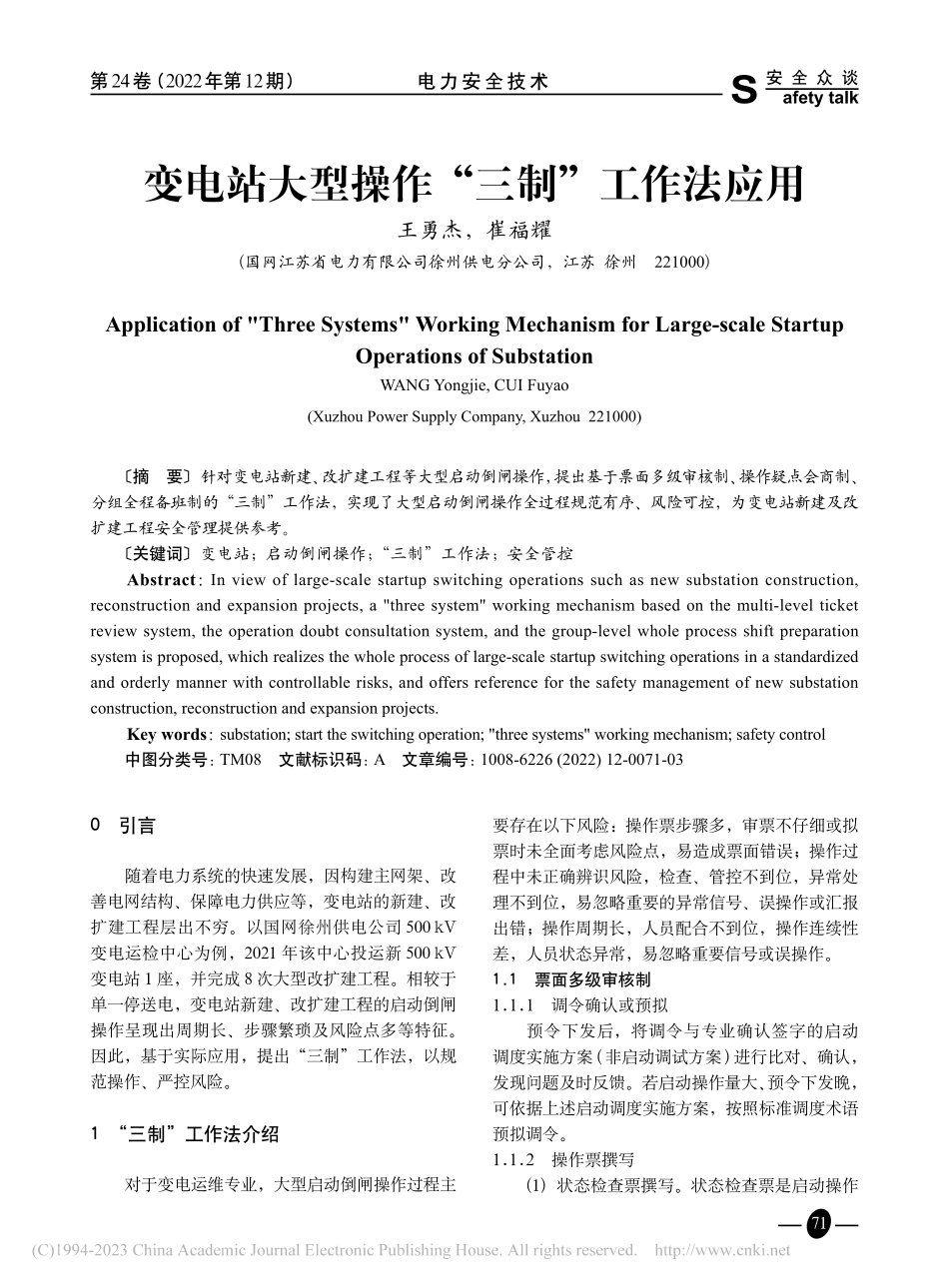

变电站大型操作“三制”工作法应用_王勇杰.pdf

71电力安全技术第24卷(2022年第12期)变电站大型操作“三制”工作法应用王勇杰，崔福耀(国网江苏省电力有限公司徐州供电分公司，江苏 徐州 221000)Application of Three Systems Working Mechanism for Large-scale Startup Operations of SubstationWANG Yongjie,CUI Fuyao(Xuzhou Power Supply Company,Xuzhou 221000)摘 要 针对变电站新建、改扩建工程等大型启动倒闸操作，提出基于票面多级审核制、操作疑点会商制、分组全程备班制的“三制”工作法，实现了大型启动倒闸操作全过程规范有序、风险可控，为变电站新建及改扩建工程安全管理提供参考。关键词 变电站；启动倒闸操作；“三制”工作法；安全管控Abstract:In view of large-scale startup switching operations such as new substation construction,reconstruction and expansion projects,a three system working mechanism based on the multi-level ticket review system,the operation doubt consultation system,and the group-level whole process shift preparation system is proposed,which realizes the whole process of large-scale startup switching operations in a standardized and orderly manner with controllable risks,and offers reference for the safety management of new substation construction,reconstruction and expansion projects.Key words:substation;start the switching operation;three systems working mechanism;safety control中图分类号:TM08 文献标识码:A 文章编号:1008-6226(2022)12-0071-03要存在以下风险：操作票步骤多，审票不仔细或拟票时未全面考虑风险点，易造成票面错误；操作过程中未正确辨识风险，检查、管控不到位，异常处理不到位，易忽略重要的异常信号、误操作或汇报出错；操作周期长，人员配合不到位，操作连续性差，人员状态异常，易忽略重要信号或误操作。1.1票面多级审核制1.1.1 调令确认或预拟预令下发后，将调令与专业确认签字的启动调度实施方案(非启动调试方案)进行比对、确认，发现问题及时反馈。若启动操作量大、预令下发晚，可依据上述启动调度实施方案，按照标准调度术语预拟调令。1.1.2 操作票撰写(1)状态检查票撰写。状态检查票是启动操作0引言随着电力系统的快速发展，因构建主网架、改善电网结构、保障电力供应等，变电站的新建、改扩建工程层出不穷。以国网徐州供电公司 500 kV变电运检中心为例，2021 年该中心投运新 500 kV变电站 1 座，并完成 8 次大型改扩建工程。相较于单一停送电，变电站新建、改扩建工程的启动倒闸操作呈现出周期长、步骤繁琐及风险点多等特征。因此，基于实际应用，提出“三制”工作法，以规范操作、严控风险。1“三制”工作法介绍对于变电运维专业，大型启动倒闸操作过程主安 全 众 谈第24卷(2022年第12期)电力安全技术72正式开始前，根据启动调度实施方案上启动条件、启动前设备状态要求，撰写并执行的操作票。其内容主要包含一、二次设备状态检查、核对及调整，并通过站调调度方式执行。状态检查票的正确撰写、执行是启动过程顺利实施的前提，若状态检查不到位，则可能为后续操作埋下隐患。(2)启动操作票撰写。班组指定专人对预令或预拟调令进行拟票。撰写启动操作票前，拟票人员应充分研读启动方案，了解现场一、二次设备分布，并严格按照各级倒闸操作规范及要求进行撰写，对暂时无法确定的步骤应进行标注(如未下发的定值单号、定值区号等)，并在操作前补充完善及审核。1.1.3 操作票多级审核(1)初审。由熟悉生产现场的正值初审，确保设备双重名称、设备状态与现场实际情况相符，操作检查项目无遗漏，操作结果无偏差。(2)二审。由班组长牵头组织正值、班内骨干集中二审，检查操作步骤是否正确、规范，是否存在优化空间，同时使班组成员熟悉操作步骤。(3)三审。由运维专职、外部专家（若有）三审，对操作中的重要节点、技术难点进行把控，如操作前状态检查、特殊运行方式、过流保护投退、重要压板投退等。(4)四审。由分管领导四审，对操作票进行全局把控，形成审核版操作票。(5)操作前审核。正式操作前，由操作人、监护人再次审核，确保票面正确且符合调令要求及当时运行方式。1.2操作疑点会商制1.2.1 操作疑点辨识操作疑点指操作人、监护人在执行操作票、接回令、检查过程以及配合位置与设备状态检查人员(简称配合人)在检查过程中产生的疑问或发现的异常现象。1.2.2 操作疑点会商操作人、监护人、配合人在操作过程中产生疑问或发现异常现象后，应立即停止操作，并对操作疑点进行会商，确定处理方案。具体操作如下。(1)操作票经多级审核后，出现问题的概率较小。操作人、监护人、配合人对操作步骤或一、二次设备运行方式有疑问时，应立即停止操作，并进行运维专业会商，严禁擅自更改操作步骤或运行方式。经会商后，若确认操作步骤、运行方式均正确，则继续操作；若确有问题，则立即中止操作，会商确定处理方案。(2)操作过程中，操作人、监护人、配合人发现异常现象后，应即停止操作，汇报班组长，并与相关专业进行会商，确定处理方案。若需汇报调度，汇报意见与语句应为有专业支撑的集体讨论结果。1.3分组全程备班制1.3.1 分组原则及职责操作人员分为甲、乙、丙三组，每组至少包含一名正值、一名副值，执行 8 h 交接班制。对于小型启动操作或操作人员短缺时，可只设置甲、乙组，由两组人员进行操作交接。(1)甲组为倒闸操作组，执行启动操作。在与其他组交接班前，该组应做好当前操作进度、设备状态、操作疑点、操作风险点、特殊运行方式等交接准备工作，交接班后休息。(2)乙组为倒闸操作预备组，组员全盘跟进操作进度，保证操作流程的顺畅。正值负责接、回调令并打印、审核即将操作的操作票，对其进行再次把关；副值配合正值完成相关工作，并作为操作配合的机动人员。乙组接班后继续执行启动操作。(3)丙组为备班组，需保证连续操作状态下的精神状态，接班后进行倒闸操作预备。1.3.2 监督及配合机制(1)启动操作过程中以操作人、监护人为中心，根据操作风险，由分管领导、运维专职或班长作为监督人进行监督，对操作过程中的人员、设备状态进行密切观察，随时制止不安全行为。(2)重视配合人在操作过程中的作用，人员充足时应安排至少 2 人，防止遗漏重要信息。配合人应提前熟悉操作票，掌握操作进度，注意检查站位，正确辨识操作过程中的异常现象及异常采样值。2“三制”工作法应用与实践2.1状态检查票撰写要点(1)核对保护状态时，主、后备保护的压板(功能、出口)投退、切换把手位置、设定或修改定值(含临时定值)等操作应严格按照调度下发的定值单(或本单位下发的非电量保护定值单)及启动方案要求执行，防止误投、漏投压板及误切把手，保安 全 众 谈73第24卷(2022年第12期)电力安全技术安 全 众 谈证定值单号与装置张贴的定值提示标签相吻合。新上保护压板投入前，压板两端应无异极性电压。(2)下列易忽略情况，需体现在状态检查票上：启动过程中涉及未接入流变回路的保护时，对相关保护开入、开出压板退出状态检查；因设备条件不允许，外部新增保护(如 500 kV 主变启动时外部新增中压侧过流保护)的状态检查；新上压变时，压变端子箱内二次空开状态检查；新主变、充油电抗等启动时，压力释放压板投入状态检查。(3)若启动范围存在一经合闸即送电的备用设备，对其有效隔离的检查宜体现在状态检查票中。2.2启动操作票撰写要点(1)掌握启动过程中的特殊运行方式，如开关单侧刀闸合位、带电冷备用等。(2)部分启动工作可能分阶段进行，应掌握本期启动后哪些设备不投运或部分投运，在拟票时应注意相关设备压板的投退。(3)合开关或投入相关保护前，应将“三检查”落实到票面上，即检查本间隔所有保护装置交直流电源空开投入正确、定值区及压板投入正确、确无动作及异常信号并复归；此外，分合开关前后对后台信号的检查也在操作票中体现。(4)对于过流保护，应注意：投入充电过流保护按照切定值区、投软压板(若有)、投硬压板的顺序进行，退出时反之；投退软压板(若有)需体现在操作票上；投充电过流保护功能压板前，要在操作票体现检查开关在分位，投入充电过流保护出口压板前，体现检查充电过流保护无动作信号。(5)运行保护上与启动设备相关开入、开出压板的投入时机(流变回路接入相关保护后或带负荷校验后)，需结合调令和启动方案，经专业商定。(6)主设备相关消防或其他设施(如冷却电源)的投退应体现在操作票上。2.3操作疑点辨识要点(1)重视操作接回令的正确性、规范性检查，防止调令执行较多情况下出现网络操作回令出错等情况。(2)重视重要操作节点以及一、二次设备状态的检查。检查过程应严谨，无遗漏，并关注以下检查项目：站内外电源对新设备充电或开关分合闸后，对异响、带电显示装置或避雷器指示、测控把手分合闸指示灯检查；双母线方式分合母刀后，对操作箱、母差保护屏相关指示灯检查；组合电器设备操作时，对异响、刀闸连杆指示、汇控柜位置指示灯、母联电流值检查；新出口压板投入前对两端对地电压检查，新功能压板投入后对保护装置硬压板变位指示检查；充电过流保护投退过程中对软压板状态检查，重合闸投退过程中对充电灯状态检查；主变启动过程中，主变开关变位后对固定式灭火装置相关信号指示检查等。(3)重视采样值检查的全面性。流变通流或压变通压后应对所有保护及后台采样数据逐一检查，确保在核相及相关保护带负荷校验前及时发现问题；保护装置或后台机的保护、同期电压采样值、电流采样值等异常需及时识别。需说明的是，流变、压变相序接反不易通过采样值发现，但流变相序接反可能会伴有相关保护的闭锁、告警，压变相序接反可通过二次人员核相发现。(4)重视操作风险的规避，操作、检查人员须注意站位，新开关、刀闸变位前远离设备，尤其是组合电器、开关柜等设备。3结束语通过推行票面多级审核制、强化大型启动调令确认及预拟流程、落实状态检查票和操作票撰写要点等，保证了大型启动倒闸操作票的正确性；通过操作疑点会商制，规范大型启动倒闸操作过程中各角色人员行为，强化操作过程异常现象辨识，保障操作过程严谨有序，操作风险能辨能控；通过分组全程备班制，实行操作、操作预备及备班轮换，对当前操作进度、设备状态、操作疑点等进行交接，健全监督及配合机制，确保操作人员状态良好和操作过程的连续性。“三制”工作法的应用显著提升了大型启动倒闸操作全过程安全管控质效，为新建电网工程的投运提供安全保障。收稿日期：2022-05-06；修回日期：2022-08-12。作者简介：王勇杰(1982)，男，高级工程师，主要从事 500 kV 变电站运维工作，email：。崔福耀(1992)，男，工程师，主要从事 500 kV 变电站运维工作。
