2023年嘉园变电站启动试运行方案
2023
年嘉园
变电站
启动
试运行
方案
嘉园变电站启动试运行方案
马边烟峰电力有限责任公司烟峰电站机组启动试运行方案
马边烟峰电力烟峰电站
机组启动试运行方案
__________
核准:__________
__________
编写:__________
马边烟峰电力二oo九年十一月十六日
-1马边烟峰电力有限责任公司烟峰电站机组启动试运行方案
(六)机组自动开、停机试验.........................................14
(七)发电机定、转子绝缘检查.......................................15
(八)发电机短路升流试验..........................................15
(九)发电机零起升压试验...........................................16
(十)发电机组空载下励磁调节系统的调整和试验.......................17
七、主变及高压配电装置试验.........................................18
(一)主变及高压配电装置短路升流试验...............................18
(二)发电机带主变零起升压试验.....................................18
八、110kv烟马线线路冲击试验、X1主变冲击试验.......................19
(一)组织领导............................................19
(二)试验前应具备的条件..................................19
(三)110kv烟马线线路全电压冲击试验程序...................20
(四)1号主变全压冲击试验..........................................21
九、10.5kv母线、X1厂变冲击试验............................21
十、发电机同期并列及带负荷试验......................................22
(一)发电机同期并列试验............................................22
(二)线路准同期并列试验............................................22
(三)测保护极性..........................................23
(四)带负荷试验....................................................23十
一、甩负荷试验....................................................24
(一)机组甩负荷应具备的条件........................................24
(二)机组甩负荷试验内容............................................24十
二、调速器低油压停机试验..........................................25十
三、动水关蝶阀试验................................................26十
四、机组七十二小时试运行..........................................27
-3马边烟峰电力有限责任公司烟峰电站机组启动试运行方案

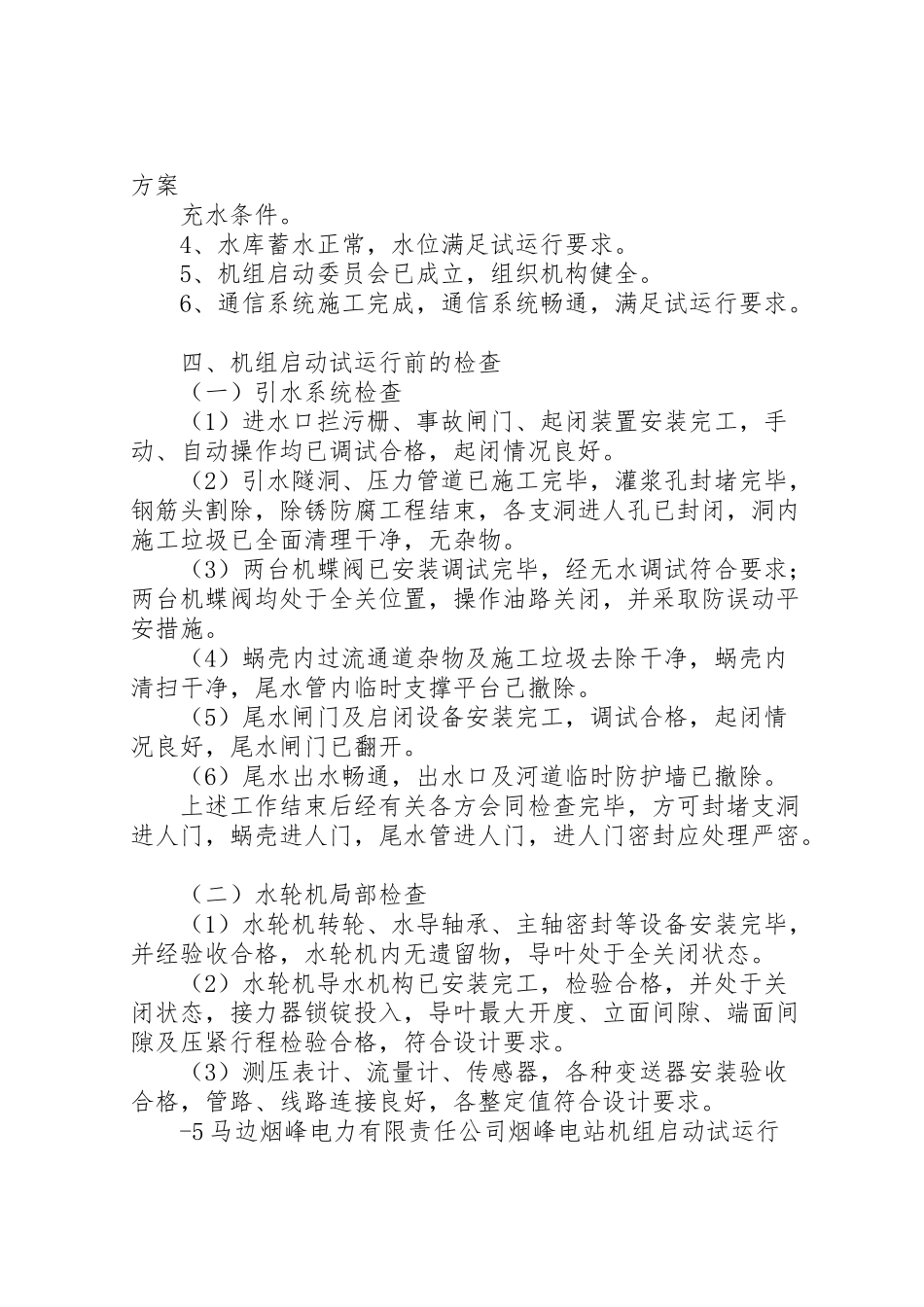

充水条件。
4、水库蓄水正常,水位满足试运行要求。
5、机组启动委员会已成立,组织机构健全。
6、通信系统施工完成,通信系统畅通,满足试运行要求。
四、机组启动试运行前的检查
(一)引水系统检查
(1)进水口拦污栅、事故闸门、起闭装置安装完工,手动、自动操作均已调试合格,起闭情况良好。
(2)引水隧洞、压力管道已施工完毕,灌浆孔封堵完毕,钢筋头割除,除锈防腐工程结束,各支洞进人孔已封闭,洞内施工垃圾已全面清理干净,无杂物。
(3)两台机蝶阀已安装调试完毕,经无水调试符合要求;两台机蝶阀均处于全关位置,操作油路关闭,并采取防误动平安措施。
(4)蜗壳内过流通道杂物及施工垃圾去除干净,蜗壳内清扫干净,尾水管内临时支撑平台己撤除。
(5)尾水闸门及启闭设备安装完工,调试合格,起闭情况良好,尾水闸门已翻开。
(6)尾水出水畅通,出水口及河道临时防护墙已撤除。
上述工作结束后经有关各方会同检查完毕,方可封堵支洞进人门,蜗壳进人门,尾水管进人门,进人门密封应处理严密。
(二)水轮机局部检查
(1)水轮机转轮、水导轴承、主轴密封等设备安装完毕,并经验收合格,水轮机内无遗留物,导叶处于全关闭状态。
(2)水轮机导水机构已安装完工,检验合格,并处于关闭状态,接力器锁锭投入,导叶最大开度、立面间隙、端面间隙及压紧行程检验合格,符合设计要求。
(3)测压表计、流量计、传感器,各种变送器安装验收合格,管路、线路连接良好,各整定值符合设计要求。
-5马边烟峰电力有限责任公司烟峰电站机组启动试运行方案
风闸投入。
6、机坑内所有辅助接线完成,检查正确无误,螺丝紧固。
7、所有螺栓已按设计要求拧紧或点焊和锁定紧固。
8、转动部件与固定局部间的缝隙,包括风扇与挡风圈,轴承盖与主轴、密封环与主轴间隙应均匀一致,确保运行时不会碰撞。
9、磁极接头对风扇、拉杆及磁极等处的绝缘及平安距离满足要求。
10、发电机空气间隙内用白布穿过两端,沿圆周拉一遍,确保无遗留杂物。
11、转动部件及定子铁芯、线圈附近无遗物、无尘土、金属微粒。
12、测量轴承总体绝缘电阻不小于1mΩ。
13、滑环碳刷应拔出,并绑扎牢固。
14、机组油、气、水系统阀门安装完毕,阀门开、关位置正确,手柄己标明开、关方向。
(五)辅助设备检查
1、全厂透平油系统辅助设备安装完毕,管路、法兰、阀门、接头均已试验合格,工作正常,满足机组启动要求。
2、低压空压机自动启、停正常;储气罐平安阀调试合格,整定正确;压力传感器接线完成、调试合格;管路、法兰、阀门、接头均已试验合格,工作正常,满足机组启动要求。
3、技术供水系统电动阀启、停正常,滤水器自动、手开工作正常,管路、法兰、阀门、接头均已试验合格,工作正常,满足机组启动要求。
4、油处理室备有足够的、合格的透平油。
5、高压顶转子油泵已调试合格,控制系统正常。
6、渗漏排水泵安装完成,手自动控制系统、液位传感器调试合格,投入使用。
7、检修排水泵安装完成,调试合格,可以投运。
8、主轴密封系统管路安装完成,充气试验合格,回路电磁阀工作正常。
9、各管路、辅助设备已按规定涂漆,标明流向,各阀门已说明开关方向。生产
-7马边烟峰电力有限责任公司烟峰电站机组启动试运行方案
3.3.7全厂公用设备操作回路(包括供、排水系统,低压气系统,厂用电设备自投等)。
3.3.8机组同期操作回路。
3.3.9火灾报警信号及操作回路。
3.3.10主变操作回路,110kv线路操作回路,厂变操作回路。
4、检查以下微机保护装置
4.1发电机及励磁变微机保护装置整定与回路模拟。
4.2主变及厂变微机保护装置整定与回路模拟。
4.3110kv线路微机保护装置整定与回路模拟。
4.4辅助设备其它plc操作保护回路模拟整定。
4.5电压、电流回路检查其接线正确可靠。
(七)消防系统的检查:
1、主、副厂房、升压站各部位的消防系统管路及消火栓已安装完工并检验合格,符合设计要求。
2、全厂消防供水水源可靠,管道畅通,水量、水压满足设计要求。
3、全厂火灾自动报警与联动控制系统已安装完工并调试合格。
4、灭火器已按设计要求配置。
5、消防系统通过公安消防部门验收合格。五
充水试验
(一)水库蓄水
1、检查进水口工作闸门、闸门启闭机起落操作正确可靠,进水闸门系统供电可靠。
2、检查弧形闸门、闸门启闭机起落操作正确可靠,弧形闸门系统供电可靠。
3、确认进水口闸门已关闭严密。
4、全关1x、2x、3x弧形闸门,用4X弧形闸门进行调节,使水位以1-1.5m/h速度上涨进行水库蓄水。
-9马边烟峰电力有限责任公司烟峰电站机组启动试运行方案
2、开启旁通阀向蜗壳充水,通过蜗壳压力表监视蜗壳压力。充水过程中监视蜗壳补气阀工作情况,排气正常。
3、蝶阀前后压力一致,证明蜗壳已充满水,可开启蝶阀至全开。
4、检查蜗壳进人孔、蝶阀伸缩节、蜗壳排水阀无渗漏。
(四)技术供水系统充水试验
开启技术供水总阀,依次向滤水器、发电机空冷器、上导冷却器、下导冷却器、水导冷却器充水,检查各阀门、管路无渗漏,管路畅通。
(五)蝶阀静水动作检查
1、在静水下进行蝶阀开启、关闭动作试验,检查蝶阀静水动作特性。
2、按设计要求调整蝶阀开关时间,作好记录。
六、机组空载试运行
(一)启动前的准备
1、确认充水试验中出现的问题已处理合格。
2、主机周围各层场地已清理干净,孔洞盖板封好,道路畅通。
3、各部运行人员,试验监视人员已就位,观测记录的仪器、仪表已装好,运行记录表格已准备好。
4、机组启动交直流电源投入。
5、油、气、水辅助设备工作正常,技术供水系统投入,冷却水投入运行,调整好水压(空冷器可暂不投入冷却水,以便空运转对发电机升温枯燥);低压气系统投入,制动柜气压正常。
6、启动高压油泵顶起发电机转子6—8mm,以确保镜板和推力瓦之间形成有效油膜,复归后检查制动闸下落情况,确认制动闸已全部落下。
7、调速器处于“手动〞位置,油压、油位正常。
8、发电机出口断路器及灭磁开关处于断开位置。
9、水力机械保护和机组测温装置投入运行,原始温度已记录。
10、集电环碳刷拔出,机械过速开关取下。
-11马边烟峰电力有限责任公司烟峰电站机组启动试运行方案
3、检查转速继电器动作情况。
4、检查各部螺丝、销钉、锁片、磁极键是否有松动,转动部件焊缝情况,风扇、挡风板、挡风圈及阻尼环有无松动或断裂。
5、检查风闸磨损和自动下落情况。
6、调整各油槽油位信号及油槽油位,调整反响位移传感器空载位置。
