2023年《管理资料技术交底》之灯具开关面板安装技术交底.docx

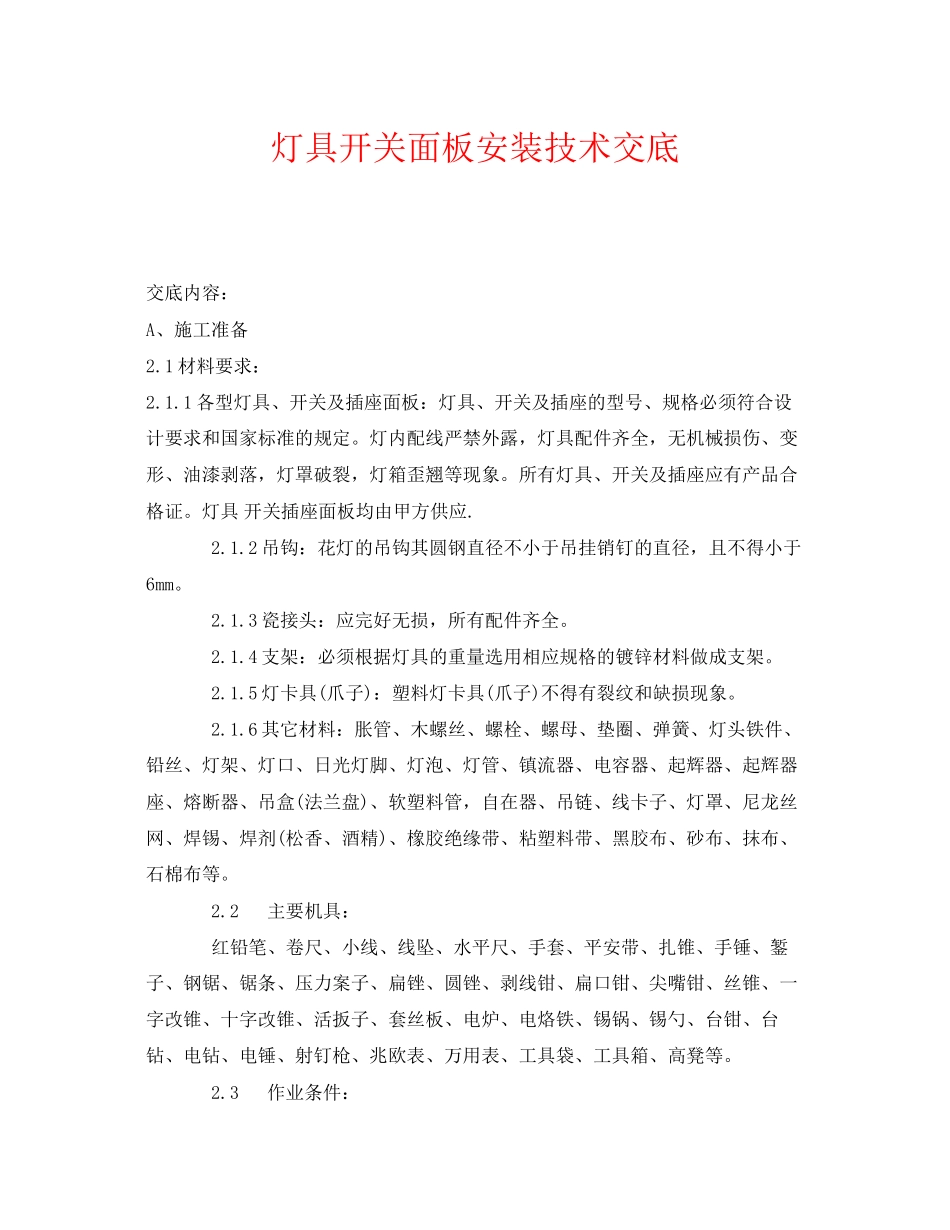

灯具开关面板安装技术交底 交底内容： A、施工准备 2.1材料要求： 2.1.1各型灯具、开关及插座面板：灯具、开关及插座的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具、开关及插座应有产品合格证。灯具 开关插座面板均由甲方供应.     2.1.2吊钩：花灯的吊钩其圆钢直径不小于吊挂销钉的直径，且不得小于6mm。     2.1.3瓷接头：应完好无损，所有配件齐全。     2.1.4支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。     2.1.5灯卡具(爪子)：塑料灯卡具(爪子)不得有裂纹和缺损现象。     2.1.6其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、灯口、日光灯脚、灯泡、灯管、镇流器、电容器、起辉器、起辉器座、熔断器、吊盒(法兰盘)、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂(松香、酒精)、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。     2.2  主要机具：     红铅笔、卷尺、小线、线坠、水平尺、手套、平安带、扎锥、手锤、錾子、钢锯、锯条、压力案子、扁锉、圆锉、剥线钳、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥、活扳子、套丝板、电炉、电烙铁、锡锅、锡勺、台钳、台钻、电钻、电锤、射钉枪、兆欧表、万用表、工具袋、工具箱、高凳等。     2.3  作业条件： 2.3.1在结构施工中做好预埋工作，混凝土楼板应预埋螺栓，吊顶内应预下吊杆。 2.3.2盒子口修好，木台、木板油漆完。 2.3.3对灯具安装有影响的模板、脚手架已撤除。 2.3.4顶棚、墙面的抹灰工作、室内装饰浆活及地面清理工作均已结束。 B操作工艺 3.1  工艺流程： 灯具检查 → 灯具组装 →  灯具安装 →  开关插座面板安装 → 通电试运行 3.2  灯具检查： 检查灯内配线是否符合以下要求： 3.2.1灯内配线应符合设计要求及有关规定； 3.2.2穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈 涮锡； 3.2.3灯箱内的导线不应过于靠近热光源，并应采取隔热措施。 3.2.4使用螺灯口时，相线必须接在灯芯柱上； 3.2.5日光灯接线见以下图   3.3  灯具组装： 3.3.1组合式吸顶花灯的组装： （a）首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺丝固定，将其连成一体，然后按照说明书及示意图把各个灯口装好。 （b）确定出线和走线的位置，将端子板
