2.国家电网有限公司输变电工程标准工艺（变电工程土建分册）2022版.pdf

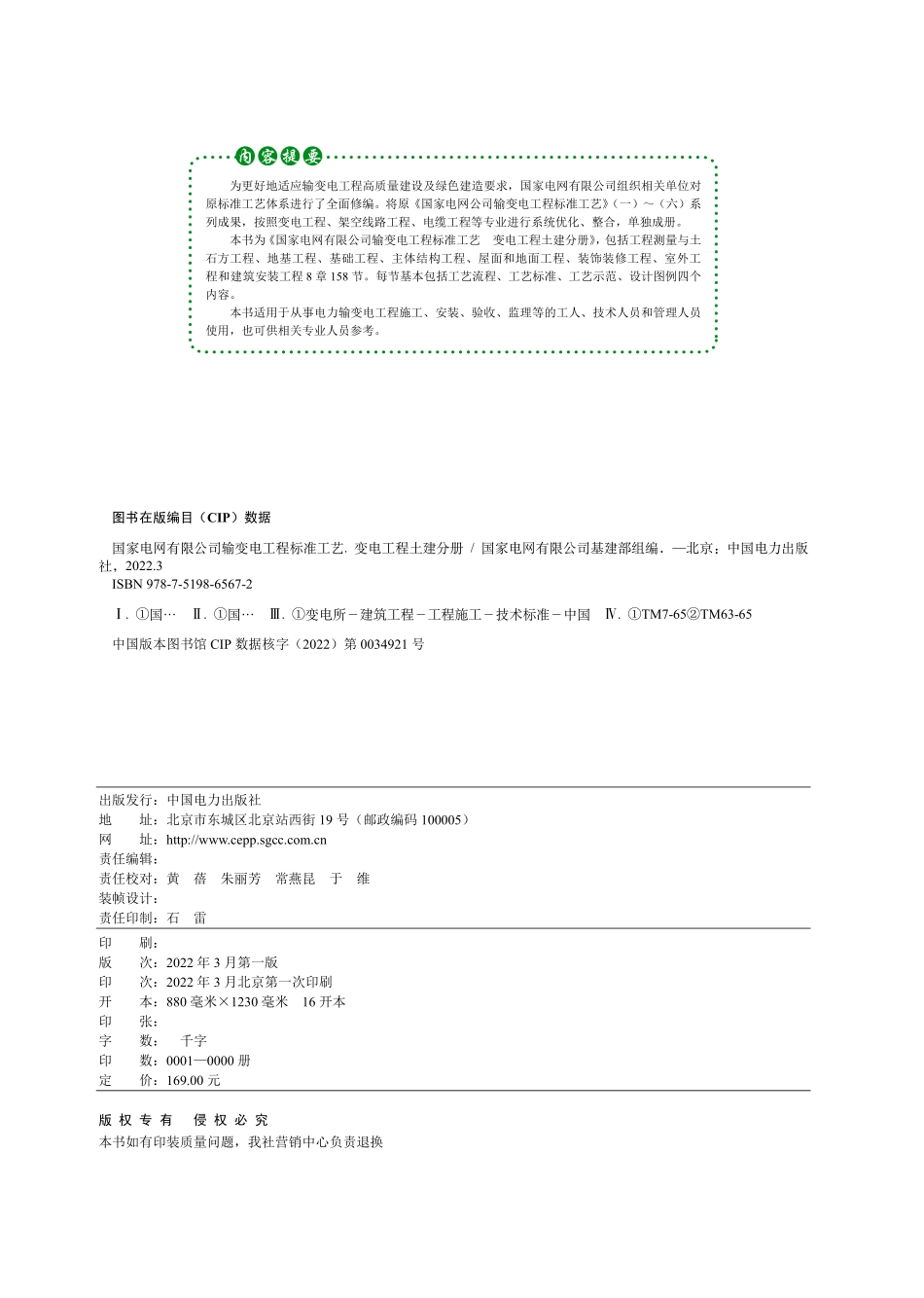

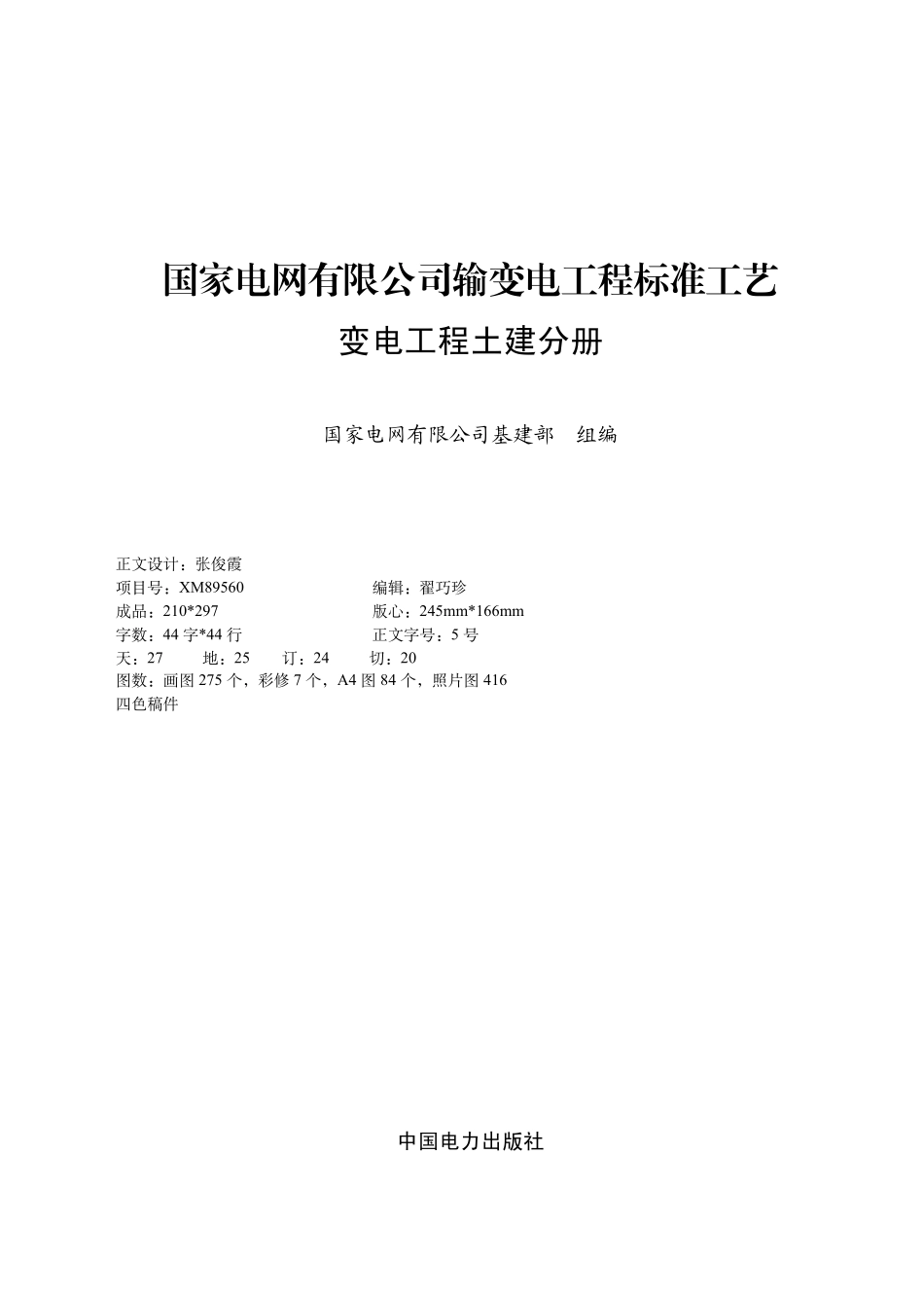

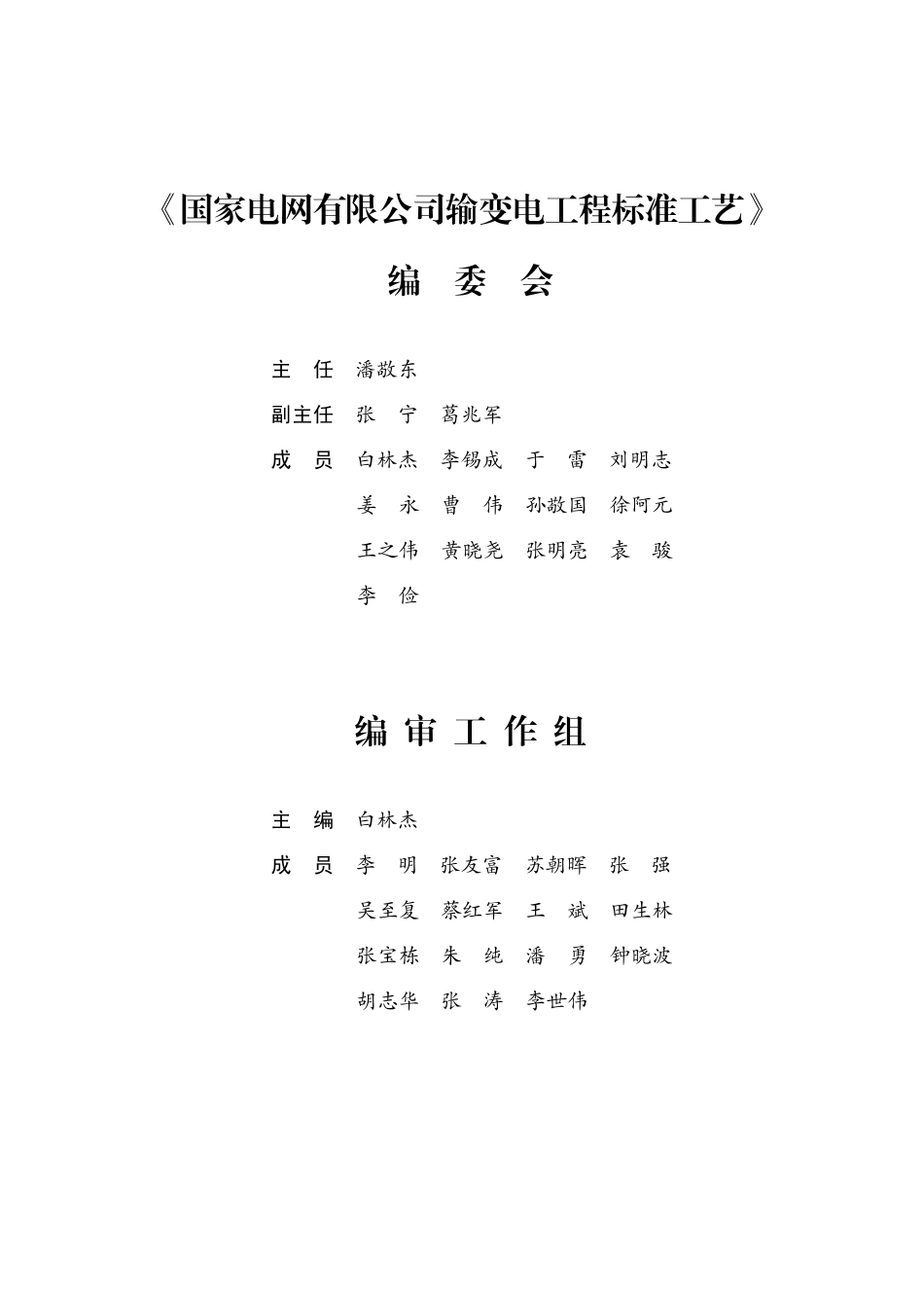

国家电网有限公司输变电工程标准工艺 变电工程土建分册 国家电网有限公司基建部 组编正文设计：张俊霞项目号：XM89560 编辑：翟巧珍成品：210*297 版心：245mm*166mm 字数：44 字*44 行 正文字号：5 号 天：27 地：25 订：24 切：20 图数：画图 275 个，彩修 7 个，A4 图 84 个，照片图 416 四色稿件中国电力出版社 为更好地适应输变电工程高质量建设及绿色建造要求，国家电网有限公司组织相关单位对原标准工艺体系进行了全面修编。将原国家电网公司输变电工程标准工艺（一）（六）系列成果，按照变电工程、架空线路工程、电缆工程等专业进行系统优化、整合，单独成册。本书为国家电网有限公司输变电工程标准工艺 变电工程土建分册，包括工程测量与土石方工程、地基工程、基础工程、主体结构工程、屋面和地面工程、装饰装修工程、室外工程和建筑安装工程 8 章 158 节。每节基本包括工艺流程、工艺标准、工艺示范、设计图例四个内容。本书适用于从事电力输变电工程施工、安装、验收、监理等的工人、技术人员和管理人员使用，也可供相关专业人员参考。图书在版编目（CIP）数据 国家电网有限公司输变电工程标准工艺.变电工程土建分册/国家电网有限公司基建部组编北京：中国电力出版社，2022.3 ISBN 978-7-5198-6567-2.国 .国 .变电所建筑工程工程施工技术标准中国 .TM7-65TM63-65 中国版本图书馆 CIP 数据核字（2022）第 0034921 号 出版发行：中国电力出版社 地 址：北京市东城区北京站西街 19 号（邮政编码 100005）网 址：http:/ 责任编辑：责任校对：黄 蓓 朱丽芳 常燕昆 于 维 装帧设计：责任印制：石 雷 印 刷：版 次：2022 年 3 月第一版 2017 年 3 月第三版 印 次：2022 年 3 月北京第一次印刷 开 本：880 毫米1230 毫米 16 开本 印 张：字 数：千字 印 数：00010000 册 定 价：169.00 元 版 权 专 有 侵 权 必 究 本书如有印装质量问题，我社营销中心负责退换 国家电网有限公司输变电工程标准工艺 编 委 会 主 任 潘敬东 副主任 张 宁 葛兆军 成 员 白林杰 李锡成 于 雷 刘明志 姜 永 曹 伟 孙敬国 徐阿元 王之伟 黄晓尧 张明亮 袁 骏 李 俭 编 审 工 作 组 主 编 白林杰 成 员 李 明 张友富 苏朝晖 张 强 吴至复 蔡红军 王 斌 田生林 张宝栋 朱 纯 潘 勇 钟晓波 胡志华 张 涛 李世伟 变电工程土建分册编委会 主要编写人员 毛丽荣 聂 琼 陈 钢 秦沈峰 禹 波 吴新宇 仇志斌 陈树卿 袁德贤 张勇贸 朱冀涛 高 鹏 尹勋祥 戴 恺 莫仕超 杨 阳 魏 敏 郑 琛 刘 涛 何 意 苑子涛 曾 勇 姚亮亮 严宇超 金 山 刁 健 陈 晨 张朝军 刘捍民 张小勇 吕 波 马海辉 田 晓 徐向楠 蔡刘露 吴申平 刘 鑫 俞丹瑶 缪 磊 主要审查人员 彭开宇 王亚耀 郝志刚 纪 明 生红莹 胡雷鸣 许志建 周岳林 魏 强 龚圣辉 徐 波 周 铭 前 言 输变电工程标准工艺是国家电网有限公司标准化建设成果的重要组成部分。自 20112016 年，国家电网公司陆续组织出版了国家电网公司输变电工程标准工艺（一）施工工艺示范手册 国家电网公司输变电工程标准工艺（二）施工工艺示范光盘 国家电网公司输变电工程标准工艺（三）工艺标准库 国家电网公司输变电工程标准工艺（四）典型施工方法 国家电网公司输变电工程标准工艺（五）典型施工方法演示光盘 国家电网公司输变电工程标准工艺（六）标准工艺设计图集系列成果，对提升输变电工程质量工艺水平发挥了重要作用。近年来，随着输变电工程建设领域新技术、新工艺、新材料、新设备的大量应用，以及相关技术标准的更新发布，国家电网有限公司原标准工艺已不能满足实际需要，需进行系统修编，提升其先进性与适用性。立足新发展阶段，为更好地适应输变电工程高质量建设及绿色建造要求，国家电网有限公司组织相关省电力公司、中国电力科学研究院等单位对原标准工艺体系进行了全面修编。将原国家电网公司输变电工程标准工艺（一）（六）系列成果，按照变电工程、架空线路工程、电缆工程专业进行系统优化、整合，单独成册。各专业内，分别按照工艺流程、工艺标准、工艺示范、设计图例四个要素进行修订、完善。对继续沿用的施工工艺，依据最新技术标准进行内容更新。删除落后淘汰的施工工艺，增加使用新设备、新材料而产生的新工艺。最终呈现出一套面向输变电工程建设一线，先进适用、指导性强、操作简便、易于推广的标准工艺成果。本分册为国家电网有限公司输变电工程标准工艺 变电工程土建分册，主要框架是以分部工程为“章”，以分项工程为“节”，具体划分为工程测量与土石方工程、地基工程、基础工程等共 8 章 158节。每节分为工艺流程、工艺标准、工艺示范、设计图例四部分内容。其中“工艺流程”给出施工工艺操作流程图（关键工序以“”标识），并对关键工序的控制进行施工要点详细说明（侧重于施工过程）。“工艺标准”给出施工工艺应达到的标准和要求（侧重于成品效果）。“工艺示范”展示出现场实物照片，直观反映关键工序施工要点和成品安装效果。“设计图例”给出 CAD 工艺设计图，对某些工艺在文字上表达不清的要求、施工图没有画出工艺节点详图的情况加以形象说明。本分册编写由国家电网有限公司基建部牵头，国网上海市电力公司、国网江苏省电力有限公司、国网浙江省电力有限公司、国网安徽省电力有限公司、国网湖南省电力有限公司、国网河南省电力公司、国网辽宁省电力有限公司、国网甘肃省电力公司主要参与，国家电网有限公司系统内的很多专家也提出了大量宝贵的意见和建议。本分册的出版凝聚了国家电网有限公司建设战线上广大质量管理、技术人员的心血和智慧，在此向大家付出的辛勤劳动表示衷心的感谢。由于时间仓促和水平有限，书中难免存有不妥之处，恳请大家批评指正。编 者 2021 年 12 月 目 录 前言 第 1 章 工程测量与土石方工程 1 第一节 工程测量控制网 1 第二节 沉降观测点、位移监测点 3 第三节 基坑与沟槽开挖 5 第四节 土石方回填与压实 8 第五节 挡土灌注桩排桩支护 9 第六节 重力式水泥土墙 16 第七节 土钉墙支护 19 第八节 集水明排 25 第九节 轻型井点降水 27 第十节 喷射井点降水 31 第十一节 管井井点降水 33 第十二节 井点回灌 37 第十三节 锚杆挡墙 38 第十四节 岩石锚喷支护 42 第十五节 重力式挡墙 45 第十六节 悬臂式、扶壁式挡墙 48 第十七节 坡面防护与绿化 53 第 2 章 地基工程 64 第一节 灰土地基 64 第二节 砂和砂石地基 66 第三节 粉煤灰地基 67 第四节 强夯地基 68 第五节 注浆地基 69 第六节 堆载预压地基 70 第七节 真空预压地基 73 第八节 土工合成材料地基 74 第九节 砂石桩复合地基 75 第十节 水泥土搅拌桩复合地基 77 第十一节 高压喷射注浆复合地基 78 第十二节 粉体喷射注浆复合地基 80 第十三节 灰土挤密桩复合地基 82 第十四节 夯实水泥土桩复合地基 83 第十五节 水泥粉煤灰碎石桩复合地基 85 第十六节 局部特殊地基处理 87 第 3 章 基础工程 90 第一节 钢筋混凝土预制桩 90 第二节 预应力管桩 93 第三节 钢桩 99 第四节 回转钻成孔灌注桩 103 第五节 冲击成孔灌注桩 104 第六节 潜水钻成孔灌注桩 105 第七节 多支盘桩灌注桩 107 第八节 沉管灌注桩 110 第九节 套管夯扩灌注桩 112 第十节 载体夯扩灌注桩 113 第十一节 长螺旋钻孔压灌桩 115 第十二节 人工挖孔灌注桩 117 第十三节 岩石锚杆基础施工 118 第十四节 特殊土地基基础 120 第十五节 沉井 121 第十六节 大体积混凝土施工 124 第十七节 钢筋混凝土扩展基础 127 第十八节 筏形基础 129 第 4 章 主体结构工程 132 第一节 砌体结构 132 第二节 砌体填充墙 135 第三节 结构模板 139 第四节 永久性模板 141 第五节 钢筋加工与安装 147 第六节 钢筋闪光对焊 149 第七节 钢筋电渣压力焊 151 第八节 钢筋机械连接 152 第九节 混凝土浇筑与养护 154 第十节 施工缝留设及处理 156 第十一节 钢结构焊接（角焊缝）158 第十二节 钢结构焊接（坡口焊缝）161 第十三节 钢结构焊接（塞焊）165 第十四节 栓钉焊接连接 166 第十五节 普通螺栓连接 168 第十六节 高强度螺栓连接 171 第十七节 钢结构安装 174 第十八节 防腐涂料喷涂 183 第十九节 防火涂料喷涂 185 第二十节 地下结构防水 187 第二十一节 地下结构穿墙管 190 第二十二节 地下结构预埋件 193 第二十三节 地下结构变形缝 195 第 5 章 屋面和地面工程 197 第一节 基层 197 第二节 卷材防水 199 第三节 涂膜防水 208 第四节 屋面排汽 209 第五节 屋面保温 211 第六节 保护层 214 第七节 细部构造 218 第八节 瓦屋面 229 第九节 金属板屋面 233 第十节 玻璃顶屋面 235 第十一节 地面基层 238 第十二节 自流平面层 240 第十三节 涂料面层 242 第十四节 塑胶面层 244 第十五节 砖面层 245 第十六节 花岗岩面层 248 第十七节 活动地板 250 第十八节 散水 252 第十九节 台阶 255 第二十节 坡道 260 第二十一节 雨篷 263 第 6 章 装饰装修工程 269 第一节 金属窗、铝合金窗 269 第二节 木门 272 第三节 钢板门、防火门 276 第四节 玻璃门 278 第五节 防火卷帘门 282 第六节 轻质骨架隔墙 285 第七节 矿棉板吊顶 287 第八节 铝板吊顶 289 第九节 石膏板吊顶 292 第十节 变形缝 294 第十一节 一体化外墙保温板 300 第十二节 墙面抹灰 302 第十三节 涂饰工程 305 第十四节 外墙饰面砖 309 第十五节 内墙饰面砖 311 第十六节 干粘石墙面 314 第十七节 人造石材窗台 315 第十八节 上人屋面钢爬梯 318 第十九节 楼梯饰面 322 第二十节 楼梯栏杆 324 第二十一节 细部工程护栏和扶手 327 第 7 章 室外工程 330 第一节 构支架吊装 330 第二节 构支架、设备基础 332 第三节 混凝土框架清水砌体防火墙 335 第四节 现浇混凝土防火墙 338 第五节 砂浆饰面防火墙 340 第六节 干粘石饰面防火墙 342 第七节 装配式钢结构防火墙 343 第八节 干粘石围墙 345 第九节 装配式围墙 348 第十节 隔声屏障 351 第十一节 大门 354 第十二节 混凝土道路 358 第十三节 沥青道路 367 第十四节 连锁块道路 369 第十五节 混凝土广场 371 第十六节 透水砖广场 373 第十七节 防滑面砖广场 374 第十八节 碎石场地 376 第十九节 砌筑式雨水井、检查井 377 第二十节 装配式雨水井、检查井 381 第二十一节 砖砌电缆沟 383 第二十二节 现浇混凝土电缆沟 391 第二十三节 消防给水 394 第 8 章 建筑安装工程 397 第一节 开关 397 第二节 插座 399 第三节 配电箱 401 第四节 灯具 403 第五节 线槽 416 第六节 导管 418 第七节 建筑物防雷接地 421 第八节 屋顶风机 433 第九节 墙体轴流风机 435 第十节 通风百叶窗 439 第十一节 建筑空调 441 第十二节 建筑采暖 445 第十三节 给水管道 446 第十四节 排水管道 450 第十五节 雨水管 453 第十六节 地漏 457 第十七节 卫生器具 459 第十八节 给水设备 461 第十九节 室内消火栓 4
