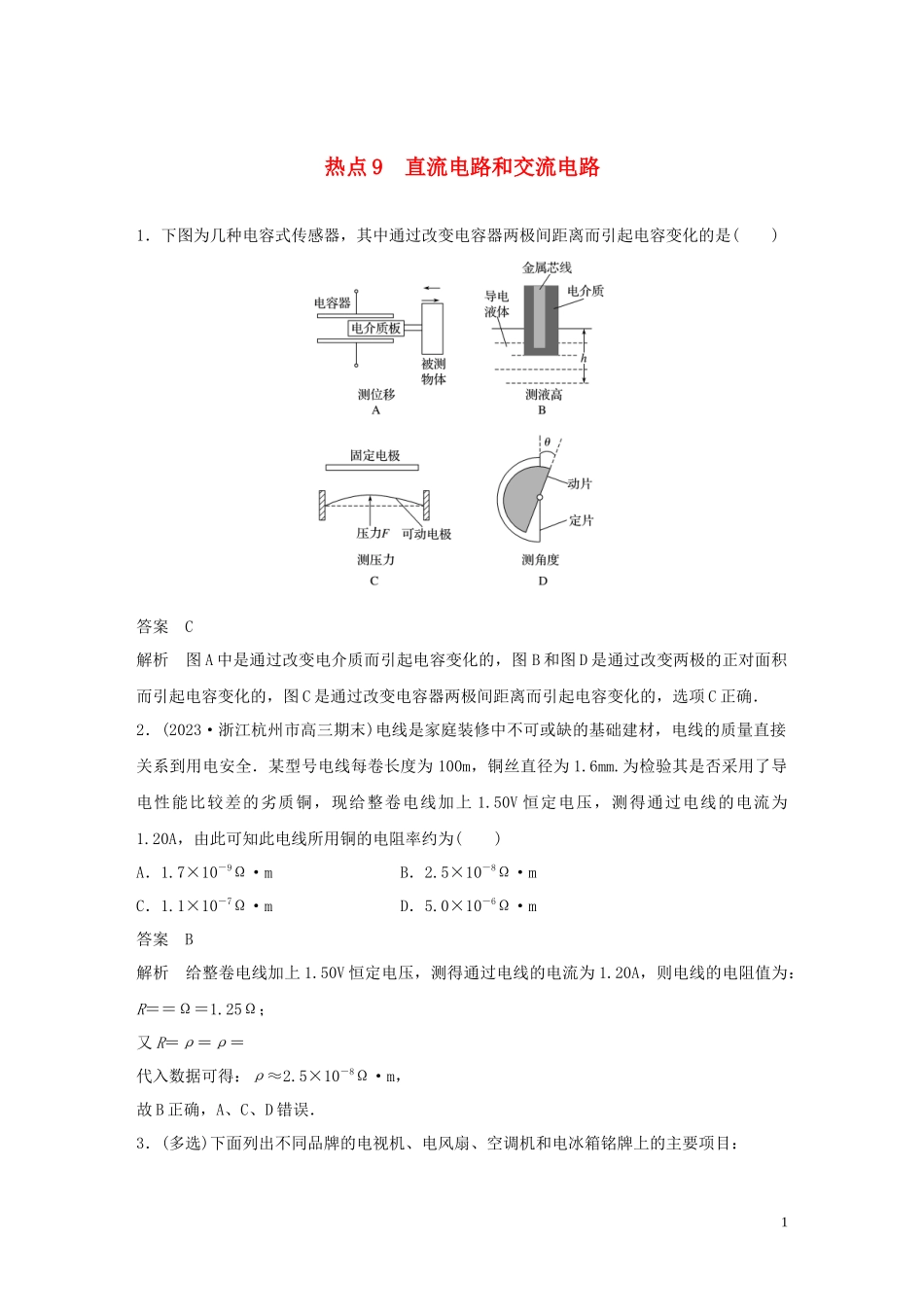

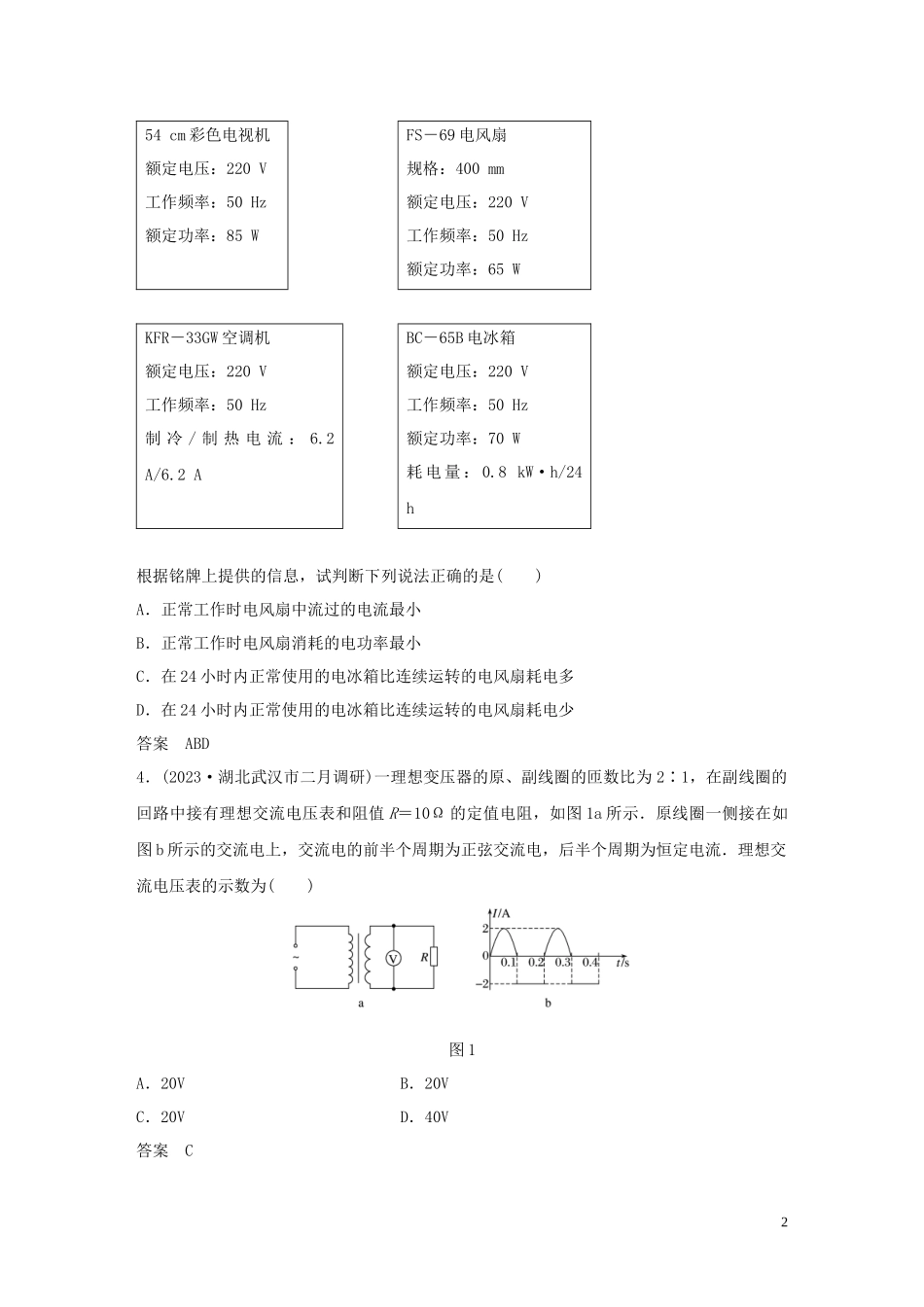

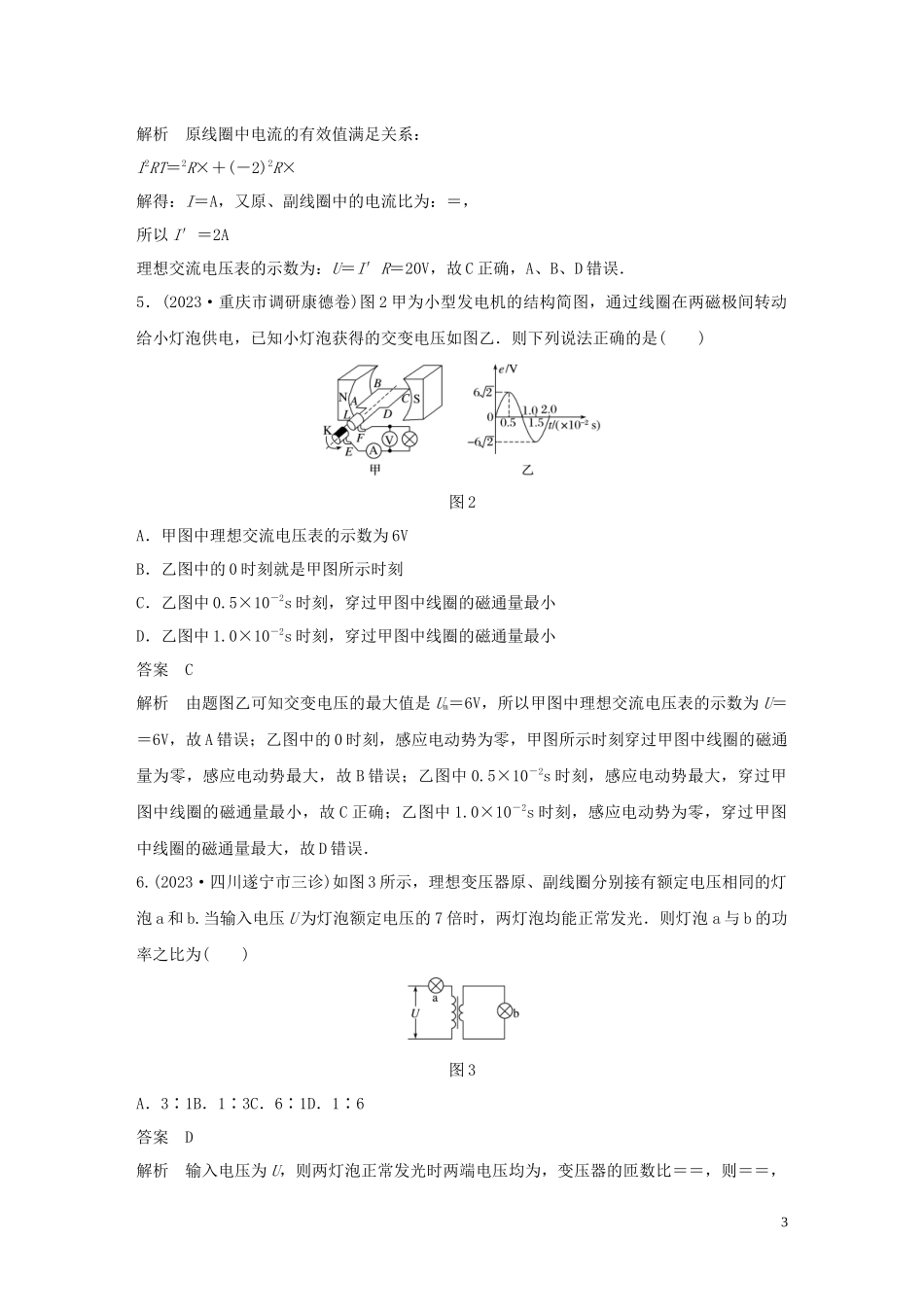

热点9　直流电路和交流电路 1．下图为几种电容式传感器，其中通过改变电容器两极间距离而引起电容变化的是(　　) 答案　C 解析　图A中是通过改变电介质而引起电容变化的，图B和图D是通过改变两极的正对面积而引起电容变化的，图C是通过改变电容器两极间距离而引起电容变化的，选项C正确． 2．(2023·浙江杭州市高三期末)电线是家庭装修中不可或缺的基础建材，电线的质量直接关系到用电安全．某型号电线每卷长度为100m，铜丝直径为1.6mm.为检验其是否采用了导电性能比较差的劣质铜，现给整卷电线加上1.50V恒定电压，测得通过电线的电流为1.20A，由此可知此电线所用铜的电阻率约为(　　) A．1.7×10－9Ω·m B．2.5×10－8Ω·m C．1.1×10－7Ω·m D．5.0×10－6Ω·m 答案　B 解析　给整卷电线加上1.50V恒定电压，测得通过电线的电流为1.20A，则电线的电阻值为：R＝＝Ω＝1.25Ω； 又R＝ρ＝ρ＝ 代入数据可得：ρ≈2.5×10－8Ω·m， 故B正确，A、C、D错误． 3．(多选)下面列出不同品牌的电视机、电风扇、空调机和电冰箱铭牌上的主要项目： 54 cm彩色电视机 额定电压：220 V 工作频率：50 Hz 额定功率：85 W FS－69电风扇 规格：400 mm 额定电压：220 V 工作频率：50 Hz 额定功率：65 W KFR－33GW空调机 额定电压：220 V 工作频率：50 Hz 制冷/制热电流：6.2 A/6.2 A BC－65B电冰箱 额定电压：220 V 工作频率：50 Hz 额定功率：70 W 耗电量：0.8 kW·h/24 h 根据铭牌上提供的信息，试判断下列说法正确的是(　　) A．正常工作时电风扇中流过的电流最小 B．正常工作时电风扇消耗的电功率最小 C．在24小时内正常使用的电冰箱比连续运转的电风扇耗电多 D．在24小时内正常使用的电冰箱比连续运转的电风扇耗电少 答案　ABD 4．(2023·湖北武汉市二月调研)一理想变压器的原、副线圈的匝数比为2∶1，在副线圈的回路中接有理想交流电压表和阻值R＝10Ω的定值电阻，如图1a所示．原线圈一侧接在如图b所示的交流电上，交流电的前半个周期为正弦交流电，后半个周期为恒定电流．理想交流电压表的示数为(　　) 图1 A．20V B．20V C．20V D．40V 答案　C 解析　原线圈中电流的有效值满足关系： I2RT＝2R×＋(－2)2R× 解得：I＝A，又原、副线圈中的电流比为：＝， 所以I′＝2A 理想交流电压表的示数为：U＝I′R＝20V，故C正确，A、B、D错误． 5．(2023·重庆市调研康德卷)图2甲为小型发电机的结构简图，通过线圈在两磁极间转动给小灯泡供电，已知小灯泡获得的交变电压如图乙．则下列说法正确的是(　　) 图2 A．甲图中理想交流电压表的示数为6V B．乙图中的0时刻就是甲图所示时刻 C．乙图中0.5×10－2s时刻，穿过甲图中线圈的磁通量最小 D．乙图中1.0×10－2s时刻，穿过甲图中线圈的磁通量最小 答案　C 解析　由题图乙可知交变电压的最大值是Um＝6V，所以甲图中理想交流电压表的示数为U＝＝6V，故A错误；乙图中的0时刻，感应电动势为零，甲图所示时刻穿过甲图中线圈的磁通量为零，感应电动势最大，故B错误；乙图中0.5×10－2s时刻，感应电动势最大，穿过甲图中线圈的磁通量最小，故C正确；乙图中1.0×10－2s时刻，感应电动势为零，穿过甲图中线圈的磁通量最大，故D错误． 6.(2023·四川遂宁市三诊)如图3所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的7倍时，两灯泡均能正常发光．则灯泡a与b的功率之比为(　　) 图3 A．3∶1B．1∶3C．6∶1D．1∶6 答案　D 解析　输入电压为U，则两灯泡正常发光时两端电压均为，变压器的匝数比＝＝，则＝＝，根据P＝IU可知灯泡a与b的功率之比为1∶6，故选D. 7．(2023·江西南昌市三模)图4甲中理想变压器原、副线圈的匝数之比n1∶n2＝5∶1，电阻R＝20Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关．原线圈接正弦交流电源，输入电压u随时间t的变化关系如图乙所示．现将S1接1、S2闭合，此时L2正常发光的功率为P.下列说法正确的是(　　) 图4 A．输入电压u的表达式u＝20sin50πt (V) B．若S1换接到2后，R消耗的电功率为0.4W C．若只断开S2后，L1、L2的功率均为 D．若只断开S2后，原线圈的输入功率为 答案　D 8．(2023·贵州部分重点中学教学质量评测卷)如图5，某住宅小区的应急供电系统，由交流发电机和副线圈匝数可调的理想降压变压器组成，发电机中矩形线圈电阻不计，它可绕轴OO′在磁感应强度为B的匀强磁场中以角速度ω匀速转动．降压变压器副线圈上的滑动触头P上下移动时可改变输出电压，R0表示输电线电阻．下列判断正确的是(　　) 图5 A．若发电机线圈某时刻处于图示位置，变压器原线圈的电流瞬时值最大 B．当用户数目增多时，为使用户电压保持不变，滑动触头P应向下滑动 C．若只将滑动触头P向下滑动，流过R0的电流将减小 D．若只将发电机线圈的转速减为原来的，用户获得的功率也将减为原来的 答案　B 解析　若发电机线圈某时刻处于题图所示位置，此时穿过线圈的磁通量为最大，但是磁通量的变化率最小，为零，感应电动势为零，变压器原线圈的电流瞬时值最小，为零，故A错误；当用户数目增多时，功率增加，输电线上的电压损失变大，用户得到的电压减小，为使用户电压保持不变，滑动触头P应向下滑动，增大副线圈匝数，提高输出电压，故B正确；若滑动触头P向下滑动，副线圈的输出电压增大，但流过R0的电流是由用户和R0共同决定的，在用户不变的情况下，流过R0的电流将增大，故C错误；若线圈从中性面开始计时，发电机产生感应电动势的表达式为e＝NBSωsinωt，ω＝2πn，若发电机线圈的转速减为原来的，感应电动势的最大值Em＝NBSω将减为原来的，变压器原线圈两端的电压将减为原来的，副线圈两端的电压U也将减为原来的，而用户获得的功率P用＝IU－I2R0，P用是由变压器的输出功率和输电线损耗的功率共同决定的，故D错误． 5
