2023学年高考物理二轮复习考前十天必考热点冲刺热考3图象问题.doc

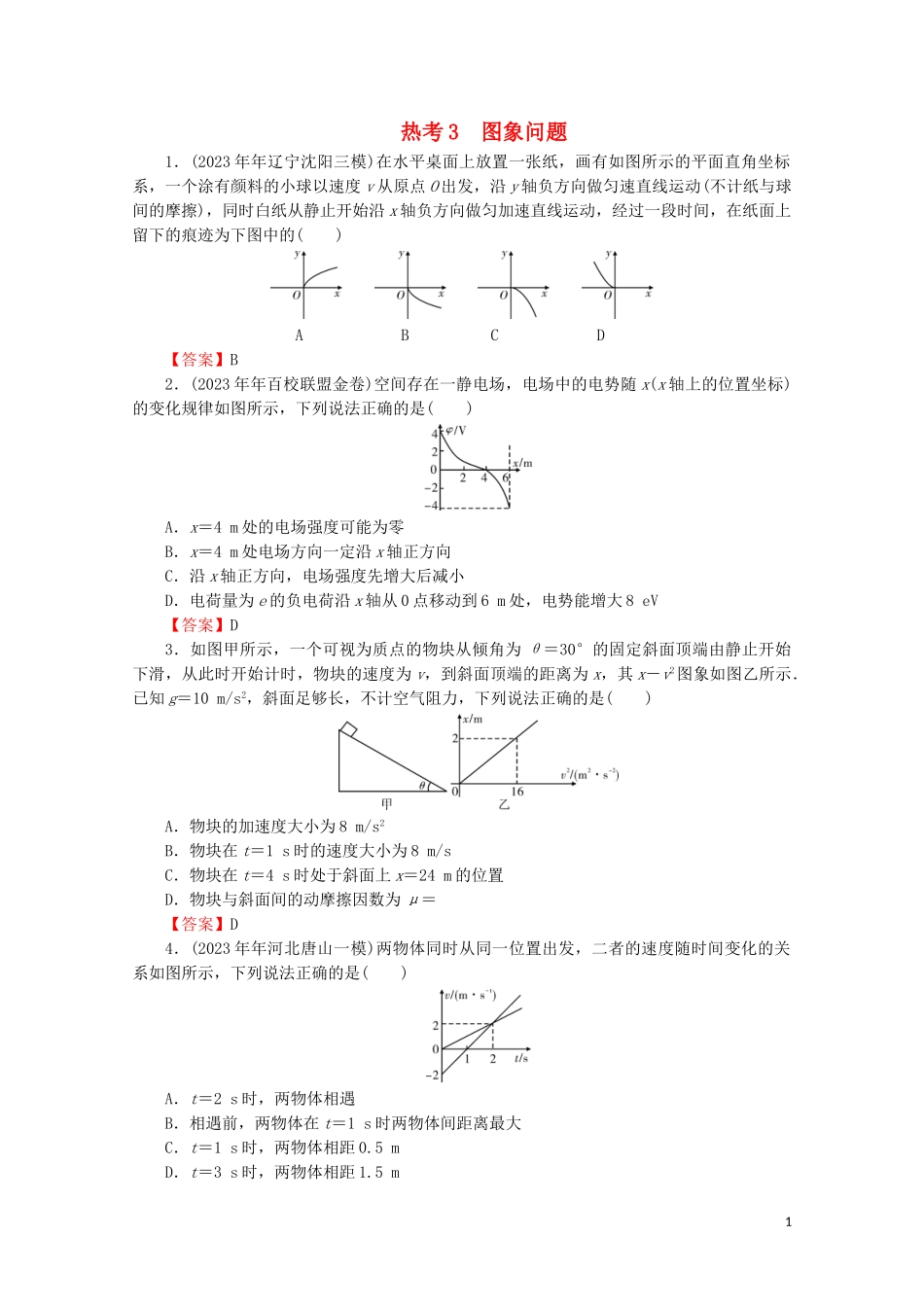

热考3　图象问题 1．(2023年年辽宁沈阳三模)在水平桌面上放置一张纸，画有如图所示的平面直角坐标系，一个涂有颜料的小球以速度v从原点O出发，沿y轴负方向做匀速直线运动(不计纸与球间的摩擦)，同时白纸从静止开始沿x轴负方向做匀加速直线运动，经过一段时间，在纸面上留下的痕迹为下图中的(　　) 　　　　　　 　　　　　　　　A　　　　　　B　　　　　C　　　　　　D 【答案】B 2．(2023年年百校联盟金卷)空间存在一静电场，电场中的电势随x(x轴上的位置坐标)的变化规律如图所示，下列说法正确的是(　　) A．x＝4 m处的电场强度可能为零 B．x＝4 m处电场方向一定沿x轴正方向 C．沿x轴正方向，电场强度先增大后减小 D．电荷量为e的负电荷沿x轴从0点移动到6 m处，电势能增大8 eV 【答案】D 3．如图甲所示，一个可视为质点的物块从倾角为θ＝30°的固定斜面顶端由静止开始下滑，从此时开始计时，物块的速度为v，到斜面顶端的距离为x，其x－v2图象如图乙所示．已知g＝10 m/s2，斜面足够长，不计空气阻力，下列说法正确的是(　　) A．物块的加速度大小为8 m/s2 B．物块在t＝1 s时的速度大小为8 m/s C．物块在t＝4 s时处于斜面上x＝24 m的位置 D．物块与斜面间的动摩擦因数为μ＝ 【答案】D 4．(2023年年河北唐山一模)两物体同时从同一位置出发，二者的速度随时间变化的关系如图所示，下列说法正确的是(　　) A．t＝2 s时，两物体相遇 B．相遇前，两物体在t＝1 s时两物体间距离最大 C．t＝1 s时，两物体相距0.5 m D．t＝3 s时，两物体相距1.5 m 【答案】D 5．如图所示，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位置—时间(x－t)图线．由图可知(　　) A．在时刻t1，b车追上车a B．在时刻t2，a、b两车运动方向相同 C．在t1到t2这段时间内，b车的速率先增加后减少 D．在t1到t2这段时间内，b车的速率一直比a车的大 【答案】A 6．(多选)(2023年年吉林长春二模)一滑块在水平地面上做直线运动，t＝0时速率为1 m/s，从此时开始对物体施加一个与初速度相反的水平力F，力F和滑块的速度v随时间的变化规律分别如图甲、乙所示．则下列说法正确的是(　　) A．2s末滑块距离出发点最远 B．0～1 s和1～2 s时间内滑块的加速度大小相等、方向相反 C．第1 s内摩擦力对滑块冲量为1 N·s D．第2 s内力F的平均功率为1.5 W 【答案】CD 7．(多选)(2023年年豫北豫南名校联考)如图甲所示，虚线MN上方有一垂直纸面向外的匀强磁场，边长为L的单匝金属线框处于该磁场中，线框下端与一阻值为R的电阻相连．若金属框的总阻值为r，磁场的变化情况如图乙所示，则下列说法中正确的是(　　) A．流经电阻R的电流方向为从左向右 B．线框产生的感应电动势的大小为 C．电阳R上的电压大小为 D．时间内电阳R上产生的热量为 【答案】ABC 【解析】由楞次定律可得，感应电流的方向为逆时针，所以通过R的电流方向由左向右，故A正确．感应电动势为E＝N＝＝，故B正确．由闭合电路的欧姆定律可知U＝IR＝·R＝，则C正确．根据焦耳定律QR＝I2Rt0＝，故D错误． 8．(多选)(2023年年安徽蚌埠一模)在光滑绝缘水平面存在着一个静电场，其中一条电场线沿x轴方向且各点电势φ随x坐标变化规律如图所示．一质量为m、电荷量为－q的带负电小球从O点由静止释放，该小球沿x轴坐直线运动，则(　　) A．小球在0～x2间做加速度增大的加速运动，在x2后做匀减速直线运动 B．小球在x2处电势能最小，动能最大 C．小球在x2处速度最大，在x1、x3处速度相同 D．小球在x4处速度是在x3处速度的一半 【答案】ABC 【解析】φ－x图象的斜率表示场强大小，沿电场的方向电势降低，则0～x2间电场线沿x轴负方向，且场强逐渐增大；x2后电场线沿x轴正方向，且场强不变．小球带负电从O点由静止释放，0～x2间受电场力沿x轴正方向且电场力逐渐增大，做加速度增大的加速运动；x2后受电场力沿x轴负方向且大小不变，做匀减速直线运动．故A项正确．x2处电势最高，带负电小球在x2处电势能最小，据功能关系，小球在x2处动能最大，故B项正确．小球在x2处动能最大，小球在x2处速度最大．x1、x3处电势相等，带负电小球在处电势能相等，据功能关系，小球在x1、x3处动能相等，小球在x1、x3处速度方向均沿x轴正方向，小球在x1、x3处速度相同，故C项正确．粒子从O到的过程中，由动能定理得－e(0－2φ0)＝mv－0；粒子从O到x4的过程中，由动能定理得－e(0－φ0)＝mv－0，解得v4＝v3，故D项错误． - 4 -
