第1讲 电磁感应问题的综合分析
一、选择题:每小题给出的四个选项中,第1~2题只有一项符合题目要求,第3~5题有多项符合题目要求.
1.(2023年年广东名校模拟)以下说法正确的是( )
A.一个质子(不计重力)穿过某一空间而未发生偏转,此空间可能存在磁场
B.一个质子(不计重力)穿过某一空间而未发生偏转,此空间不可能存在电场
C.某电路的磁通量改变了,电路中一定有感应电流
D.导体棒在磁场中运动,导体棒两端一定有电势差
【答案】A
2.(2023年年贵阳三模)在匀强磁场中,一个150匝的闭合矩形金属线圈,绕与磁感线垂直的固定轴匀速转动,穿过该线圈的磁通量随时间的变化规律如图所示.设线圈总电阻为2 Ω,则( )
A.t=0时,线圈平面与磁感线方向垂直
B.t=1 s时,线圈中的电流改变方向
C.t=2 s时,线圈中磁通量的变化率为零
D.在2 s内,线圈产生的热量为18π2 J
【答案】D
3.(2023年年广东汕尾质检)如图所示,在平面上有两条相互垂直且彼此绝缘的长通电直导线,以它们为坐标轴构成一个平面直角坐标系.四个相同的闭合圆形线圈在四个象限中完全对称放置,两条长直导线中电流大小与变化情况相同,电流方向如图所示,当两条导线中的电流都开始均匀增大时,四个线圈a、b、c、d中感应电流的情况是( )
A.线圈a中有感应电流
B.线圈b中有感应电流
C.线圈c中有顺时针方向的感应电流
D.线圈d中有逆时针方向的感应电流
【答案】AC
【解析】由右手螺旋定则可判定通电导线磁场的方向.ac象限磁场不为零,a中磁场垂直纸面向里,当电流增大时,线圈a中有逆时针方向的电流,A正确;其中bd区域中的磁通量为零,当电流变化时不可能产生感应电流,B D错误;ac区域磁场不为零,c中磁场垂直纸面向外,当电流增大时,线圈c中有顺时针方向的电流,C正确;故选AC.

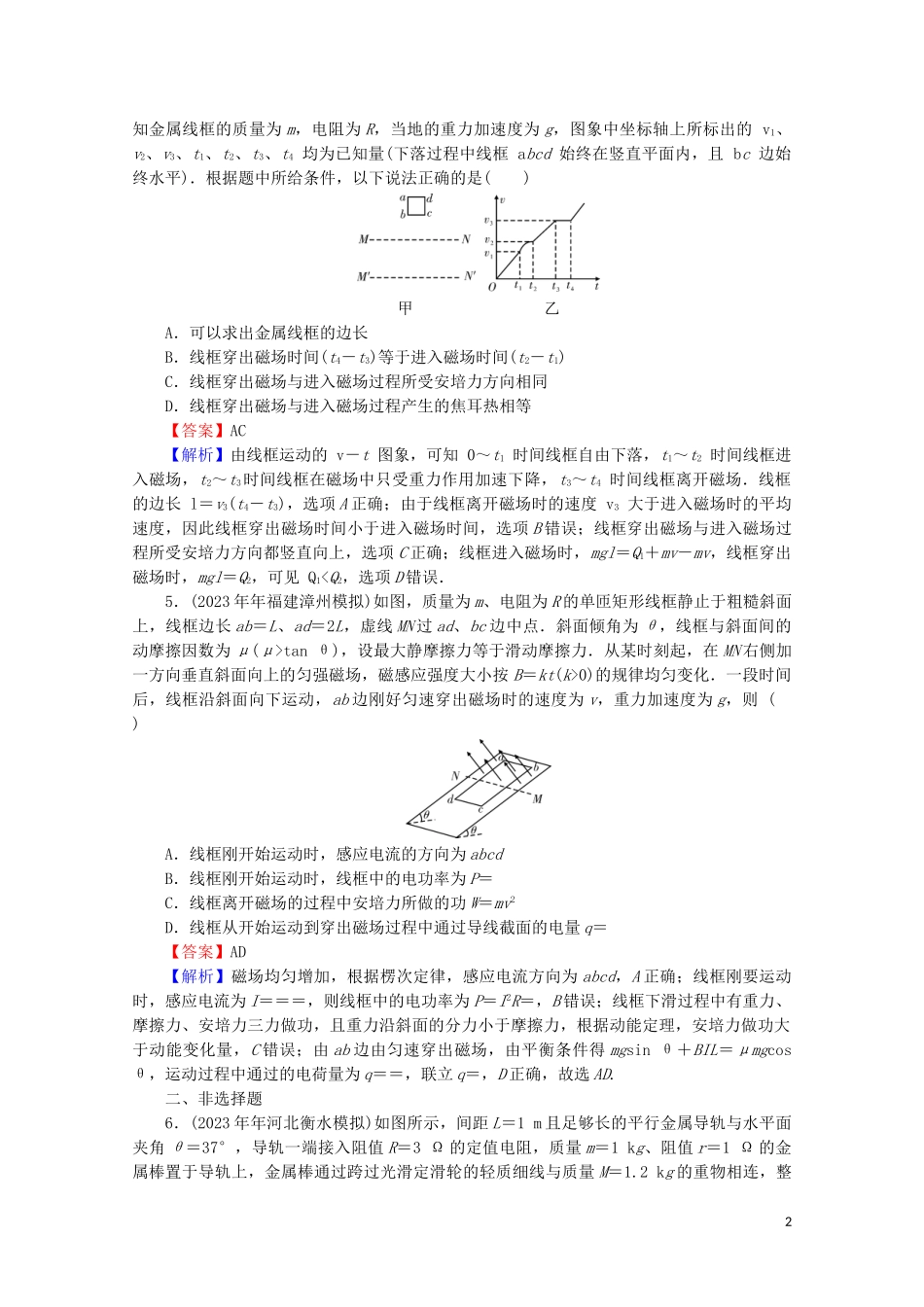

4.(2023年届赣中南五校联考)如图甲所示,abcd是位于竖直平面内的正方形闭合金属线框,在金属线框的下方有一磁感应强度为 B 的匀强磁场区域,MN和M′N′是匀强磁场区域的水平边界,并与线框的bc边平行,磁场方向与线框平面垂直.金属线框由距 MN 的某一高度从静止开始下落,图乙是金属线框由开始下落到完全穿过匀强磁场区域的v-t图象.已知金属线框的质量为m,电阻为R,当地的重力加速度为g,图象中坐标轴上所标出的 v1、v2、v3、t1、t2、t3、t4 均为已知量(下落过程中线框 abcd 始终在竖直平面内,且 bc 边始终水平).根据题中所给条件,以下说法正确的是( )
甲 乙
A.可以求出金属线框的边长
B.线框穿出磁场时间(t4-t3)等于进入磁场时间(t2-t1)
C.线框穿出磁场与进入磁场过程所受安培力方向相同
D.线框穿出磁场与进入磁场过程产生的焦耳热相等
【答案】AC
【解析】由线框运动的 v-t 图象,可知 0~t1 时间线框自由下落,t1~t2 时间线框进入磁场,t2~t3时间线框在磁场中只受重力作用加速下降,t3~t4 时间线框离开磁场.线框的边长 l=v3(t4-t3),选项A正确;由于线框离开磁场时的速度 v3 大于进入磁场时的平均速度,因此线框穿出磁场时间小于进入磁场时间,选项B错误;线框穿出磁场与进入磁场过程所受安培力方向都竖直向上,选项C正确;线框进入磁场时,mgl=Q1+mv-mv,线框穿出磁场时,mgl=Q2,可见 Q1<Q2,选项D错误.
5.(2023年年福建漳州模拟)如图,质量为m、电阻为R的单匝矩形线框静止于粗糙斜面上,线框边长ab=L、ad=2L,虚线MN过ad、bc边中点.斜面倾角为θ,线框与斜面间的动摩擦因数为μ(μ>tan θ),设最大静摩擦力等于滑动摩擦力.从某时刻起,在MN右侧加一方向垂直斜面向上的匀强磁场,磁感应强度大小按B=kt(k>0)的规律均匀变化.一段时间后,线框沿斜面向下运动,ab边刚好匀速穿出磁场时的速度为v,重力加速度为g,则 ( )
A.线框刚开始运动时,感应电流的方向为abcd
B.线框刚开始运动时,线框中的电功率为P=
C.线框离开磁场的过程中安培力所做的功W=mv2
D.线框从开始运动到穿出磁场过程中通过导线截面的电量q=
【答案】AD
【解析】磁场均匀增加,根据楞次定律,感应电流方向为abcd,A正确;线框刚要运动时,感应电流为I===,则线框中的电功率为P=I2R=,B错误;线框下滑过程中有重力、摩擦力、安培力三力做功,且重力沿斜面的分力小于摩擦力,根据动能定理,安培力做功大于动能变化量,C错误;由ab边由匀速穿出磁场,由平衡条件得mgsin θ+BIL=μmgcos θ,运动过程中通过的电荷量为q==,联立q=,D正确,故选AD.
二、非选择题
6.(2023年年河北衡水模拟)如图所示,间距L=1 m且足够长的平行金属导轨与水平面夹角θ=37°,导轨一端接入阻值R=3 Ω的定值电阻,质量m=1 kg、阻值r=1 Ω的金属棒置于导轨上,金属棒通过跨过光滑定滑轮的轻质细线与质量M=1.2 kg的重物相连,整个系统处于垂直导轨平面斜向下、磁感应强度B=2 T的匀强磁场中.释放重物后,金属棒开始做加速运动,已知从开始运动直到达到最大速度的过程中重物一直未落地,金属棒与导轨间因摩擦而产生的热量Q=12 J,金属棒与导轨始终垂直,二者间的动摩擦因数μ=0.5,重力加速度g=10 m/s2,sin 37°=0.6.
(1)求金属棒加速运动过程中的最大加速度(保留一位小数);
(2)求金属棒从开始运动到达到最大速度的过程系统产生的焦耳热;
(3)若在金属棒达到最大速度后剪断细线,金属棒将在沿导轨向上运动x′=0.15 m时速度恰好减为0,求剪断细线后金属棒减速运动的时间.
【答案】(1)0.9 m/s2 (2)1.6 J (3)0.185 s
【解析】(1)对系统由牛顿第二定律
Mg-mgsin θ-μmgcos θ-=(M+m)a
可知加速度随速度的增大而减小,当速度为零时,加速度最大,即Mg-mgsin θ-μmgcos θ=(M+m)a
解得a≈0.9 m/s2.
(2)金属棒达到最大速度后得
Mg=mgsin θ+μmgcos θ+
解得v=2 m/s;
从开始运动直到达到最大速度的过程中,金属棒与导轨间因摩擦产生的热量Q=μmgcos θ·x=12 J
解得x=3 m
对金属棒加速至最大速度的过程中,由能量守恒定律Mgx=mgsin θ·x+Q+(M+m)v2+QJ
解得QJ=1.6 J
(3)对金属棒减速过程,由动量定理得
-mgsin θ·t-μmgcos θ·t-BLt=0-mv
其中 t=q==
解得q=0.075 C
代入可得t=0.185 s.
7.(2023年年西安质检)如图甲所示,两条电阻不计的金属导轨平行固定在倾角为37°的斜面上,两导轨间距为L=0.5 m.上端通过导线与R=2 Ω的电阻连接,下端通过导线与RL=4 Ω的小灯泡连接.在CDFE矩形区域内有垂直斜面向上的磁场,CE间距离d=2 m.CDFE区域内磁场的磁感应强度B随时间变化的关系如图乙所示.在t=0时,一阻值为R0=2 Ω的金属棒从AB位置由静止开始运动,在金属棒从AB位置运动到EF位置过程中,小灯泡的亮度没有发生变化.设导轨AC段有摩擦,其他部分光滑,金属棒运动过程中始终与CD平行(g取10 m/s2,sin 37°=0.6,cos 37°=0.8).求:
甲 乙
(1)通过小灯泡的电流强度;
(2)金属棒与导轨AC段之间的动摩擦因数;
(3)金属棒从AB位置运动到EF位置过程中,整个系统产生的热量.
【答案】(1)0.1 A (2) (3)1.375 J
【解析】(1)0~4 s内,由法拉第电磁感应定律得
E==Ld=0.5 V
由闭合电路欧姆定律得
IL==0.1 A.
(2)灯泡亮度不变,则全程通过灯泡的电流恒为IL,设金属棒运动到CD时的速度为v,金属棒在AC段的加速度为a,则依题意有
BLv=ILRL+(IL+IR)R0
ILRL=IRR
由牛顿第二定律可得
mgsin 37°-μmgcos 37°=ma
由运动学公式v=at1
由题图乙可知t1=4 s,B=2 T
代入以上方程联立可得
v=1.0 m/s,μ=.
(3)金属棒在CE段做匀速直线运动,则有
mgsin 37°=B(IL+IR)L
解得m=0.05 kg
BD段的位移x=t1=2 m
根据能量守恒有
EILt1+mg(x+d)sin 37°=mv2+Q
解得整个系统产生的热量
Q=1.375 J.
8.(2023年届惠州调研)如图甲所示,放置在水平桌面上的两条光滑导轨间的距离L=1 m,质量m=1 kg的光滑导体棒放在导轨上,导轨左端与阻值R=4 Ω的电阻相连,导轨所在位置有磁感应强度为B=2 T的匀强磁场,磁场的方向垂直导轨平面向下,现在给导体棒施加一个水平向右的恒定拉力F,并每隔0.2 s测量一次导体棒的速度,乙图是根据所测数据描绘出导体棒的v-t图象.(设导轨足够长)求:
甲 乙
(1)力F的大小;
(2)t=1.6 s时,导体棒的加速度;
(3)若1.6 s内导体棒的位移x=8 m,试计算1.6 s内电阻上产生的热量.
【答案】(1)F=10 N (2)2 m/s2 (3)48 J
【解析】(1)感应电动势 E=BLv
感应电流I=
安培力F安=BIL
当速度最大时F=F安
解得F==10 N.
(2)当t=1.6 s时,v1=8 m/s
此时 F安==8 N
F-F安=ma
解得a=2 m/s2.
(3)由能量守恒得
Fx=Q+mv
解得1.6 s内电阻上产生的热量Q=48 J.
9.(2023年年合肥一中一模)如图所示,光滑的金属导轨固定在绝缘水平面上,导轨足够长,电阻不计,两轨间距为L,其左端连接一阻值为R的电阻.导轨处在竖直向下的匀强磁场中,磁感应强度大小为B,一质量为m的金属棒,放置在导轨上,其电阻为r,某时刻一水平力F垂直作用在金属棒中点,金属棒从静止开始做匀加速直线运动,已知加速度大小为a,金属棒始终与导轨接触良好.
(1)从力F作用开始计时,请推导F与时间t关系式;
(2)F作用时间t0后撤去,求金属棒能继续滑行的距离s.
【答案】(1)F=at+ma (2)s=
【解析】(1)设t时刻,电路中电流为I,对金属棒有
F-BIL=ma
根据闭合电路欧姆定律可得BLv=I(R+r)
金属棒速度v=at联立解得F=at+ma.
(2)撤去F瞬间,金属棒速度v0=at0
在Δt时间内,取金属棒速度方向为正方向.
由动量定理-F′安Δt=mΔv
两边求和∑-F′安Δt=∑mΔv
又F′安=·BL=
联立可得-∑vΔt=-mat0
结合s=∑vΔt=.
