2023 电视机 组装 实习 心得体会

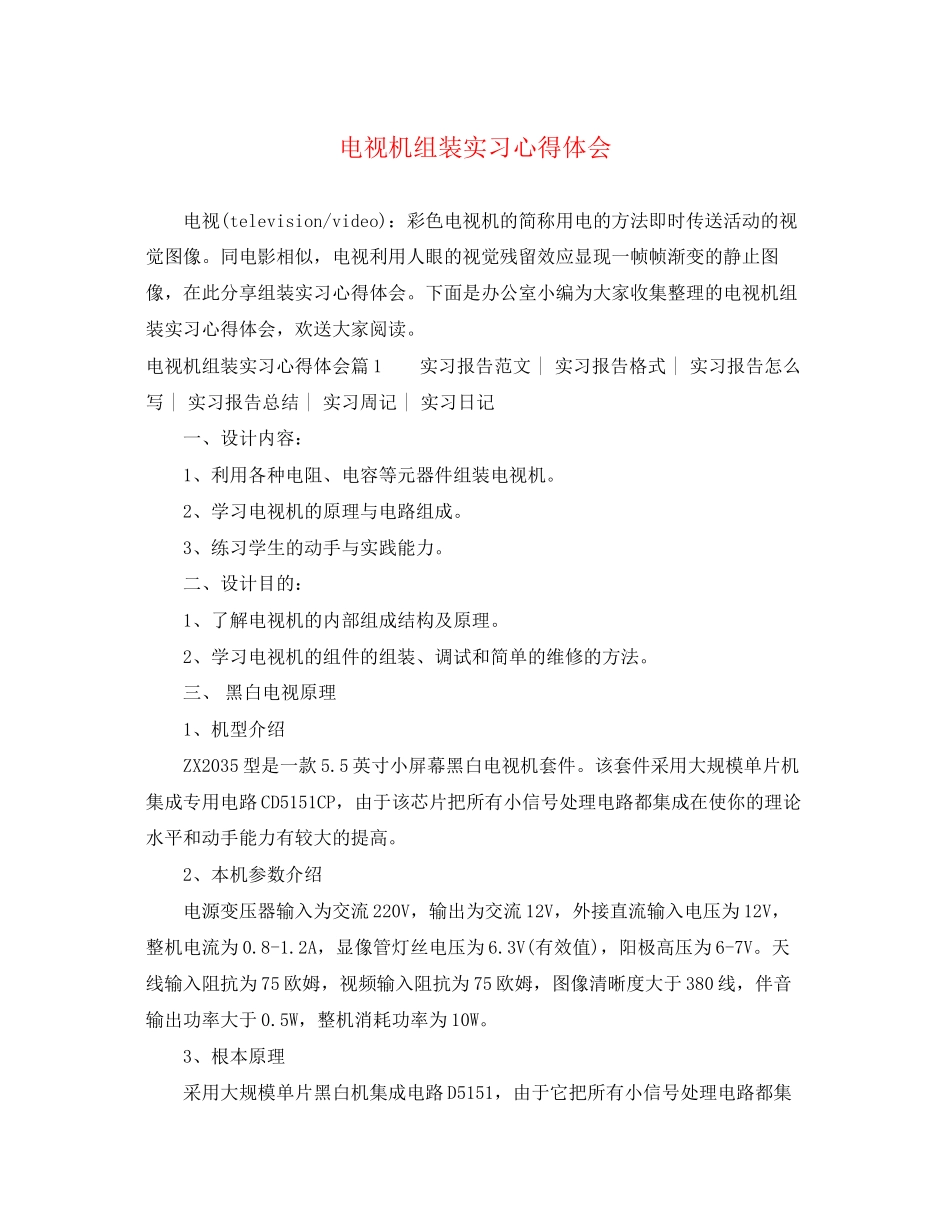

电视机组装实习心得体会   电视(television/video):彩色电视机的简称用电的方法即时传送活动的视觉图像。同电影相似,电视利用人眼的视觉残留效应显现一帧帧渐变的静止图像,在此分享组装实习心得体会。下面是办公室小编为大家收集整理的电视机组装实习心得体会,欢送大家阅读。 电视机组装实习心得体会篇1  实习报告范文 | 实习报告格式 | 实习报告怎么写 | 实习报告总结 | 实习周记 | 实习日记   一、设计内容:   1、利用各种电阻、电容等元器件组装电视机。   2、学习电视机的原理与电路组成。   3、练习学生的动手与实践能力。   二、设计目的:   1、了解电视机的内部组成结构及原理。   2、学习电视机的组件的组装、调试和简单的维修的方法。   三、 黑白电视原理   1、机型介绍   ZX2035型是一款5.5英寸小屏幕黑白电视机套件。该套件采用大规模单片机集成专用电路CD5151CP,由于该芯片把所有小信号处理电路都集成在使你的理论水平和动手能力有较大的提高。   2、本机参数介绍   电源变压器输入为交流220V,输出为交流12V,外接直流输入电压为12V,整机电流为0.8-1.2A,显像管灯丝电压为6.3V(有效值),阳极高压为6-7V。天线输入阻抗为75欧姆,视频输入阻抗为75欧姆,图像清晰度大于380线,伴音输出功率大于0.5W,整机消耗功率为10W。   3、根本原理   采用大规模单片黑白机集成电路D5151,由于它把所有小信号处理电路都集成在一块芯片上,所以整机和结构十分简单,外围元件少,调试也很容易。与 35CM(14英寸)黑白电视机相比,该机工作电流小,工作电压低,因而不易烧毁元器件,即或稍有失误也不至造成重大损失。显像管型号为14SX3Y4,屏幕尺寸(5.5英寸)。采用大规模单片黑白机集成电路D5151,由于它把所有小信号处理电路都集成在一块芯片上,所以整机和结构十分简单,外围元件少,调试也很容易。与35CM(14英寸)黑白电视机相比,该机工作电流小,工作电压低,因而不易烧毁元器件,即或稍有失误也不至造成重大损失。显像管型号为14SX3Y4,屏幕尺寸(5.5英寸)。   电视机方框图见图1,整机电原理图另附。电视信号被天线接收后送到电调谐高频头TDQ-4的1脚,电视信号在这里经过高放、混频后,变成38MHz 的图像中频,然后从9脚输出送到Q1进行预中放。Q1c输出端接到SFSAV38M称为“声外表波滤波器〞,它具有电视机所要求的特殊的频率特性,它只让 38MHz的图像中频信号和31.5MHz的伴音中频信号按规律通过,其他信号那么被滤去或被吸收。经过预中放后,信号进入ICI的1和28脚 ICI(D5151)是一款黑白电视机专用的大规模集成电路,黑白电视机中所有的小信号处理电路都集成在这一片电路中,用这种集成电路组成的黑白机通常称为单片机。   ICI内部完成下述一系列工作:(1)图像中频放大。(2)视频检波。(预视放)。(4)伴音中频放大。(5)伴音鉴频,(6)行场同步别离。(7)行振荡与行鼓励。(8)场振荡与场鼓励。(9)其他小信号处理等。   从ICI的1,28脚进来的图像中频信号经过ICI内部进行图像放大、视频检涉及预视放后,又ICI的5脚输出送到末级视放管Q8,放大到足够大时再送到显像管阴极,这个信号的瞬时值就代表屏幕上某一象素亮度的大小。   预视信号从IC的5脚输出后还有一局部送回6脚进行同步别离,同步信号制造被别离出来后分别送到行、场振荡,行频、场振荡的频率和相位与电视台发射的信号保持一致。只有保证这一点,才能在屏幕上形成完整的图像。   从IC的26脚输出场鼓励信号到场输出级,放大后场偏转线圈完成垂直扫描。另一路行鼓励信号由IC的17脚输出送到行推动级和输出级。行输出级的任务比拟多,首先它要输出足够大的扫描电流送到行偏转线圈完成水平扫描,另外它还依靠行回扫脉冲产生超高压(5KV以上)、中压(100V左右)及灯丝电压等多种电压显像管及视放末级之用。   总的来说,电视机可以分为通道和扫描两大局部,它的工作原理是比拟复杂的,在此只作一个粗略的介绍。读者如果需要作深入的学习,可以阅读其他专门讲述电视机工作原理的书籍   本机采用D2915单片黑白电视机集成电路,射频信号由天线进入高频头1脚经内部处理后,从9脚输出38MHz中频信号,该信号经Q1预中放后,再经SAWF进入IC1(D2915)1脚和28脚,在IC内部处理后从5脚输出视频信号(局部电路见附图所示)。视频信号分为三路:一路经视频开关输入视放管Q8,为显像管提供调制信号;一路经Y1(6.5MHz滤波器)滤出6.5MHz第二件音中频信号,由IC1 7脚返回集成块内部,经放大和 6.5MHz 鉴频,从11脚输出音频信号(A),经音量调节后送到IC2(LM386)3脚,经音频放大后从IC25脚输送到喇叭发声;一路进入 IC16脚内局部离出行、场同步信号,并完成行、场振荡。场振荡信号(V)经Q5(C1815)、Q6(8050)、Q7(8550)完成场扫描;行扫描信号(H)由IC117脚输出,经行推动管Q9(1815)放大后经行输出变压器和行输出管Q10(D880)完成行扫描。电源由变压器降压,再经 D1~D4整流后由Q2、Q3、Q4组成的稳压电路提供。   4、元器件的检查   (1)PCB电路板裣查   a、图形完整,有无短、断缺陷   b、孔位及尺寸   c、外表涂层(阻焊层)   (2)外壳及结构件   a、按材料清单查零件品种及数量   b、检查外壳有无缺陷及外观损伤   (3)元器件检测   a、清点发放的电子元器件数量、种类是否足够。   b、用万用表对电子元器件进行参数测量,其中电阻、电解电容、电位器要进行定量测量,即测出其数值并与标称值进行比拟。对其他元器件进行定性测量,测量其是否击穿等。   c、对于二极管、三极管等器件用万用表检测并识别出各个管脚。   d、列出详细的装配器件清单,其中要包含:器件编号、规格型号、标称值、实测值(或实测好坏),测量分工。   5、电视机的插板   为了方便焊接和检查元器件,提高焊接的速率,将相应的元器件插在相应的焊孔,并固定好,二极管和三极管,还有电容等要插对位置,从而降低焊接的失误和错误的可能。   四、电视机的焊接   稳压局部见整机电原理图,这是典型的串联工作稳压电路。Q2、Q3组成复合调整管,Q4是取样放大管,稳压管Z1作为基准电压源。调整W4的阻值可以微调稳压电源的输出电压。只焊上这一单元的元件,其他各单元的元件暂时都不焊接,Z1是6V稳压管,外形和普通的二极管差不多,注意不要与其他型号的二极管型混淆了。区别他们的方法如下:用万用表X10k 档测量它们的反向电阻。普通二极管的反向电阻为无穷大,电表指针不动;测量6V稳压管时电表却有一定读数。电源调整管的型号为D880。为NPN型大功率塑封管(Q2),安装在散热片上。焊好稳压电源的全部元件,确认整流电源的极性正确后。通电后合上开关K3,用万用表电压挡测得Z1两端电压应为6V左右,如大于此值较多,那么是因为Z1错用了普通二极管所致,如该电压正确,再测C31两端电压,微调W4使电压读数为10±0.2V。   场输出级为OTL电路,Q6、Q7为互补型对管,Q7为PNP型,Q6为NPN型,两管要求配对,即功率、耐压及B值都应一样这里所有型号为 8550和8050。焊好场输出的全部元件,并且一次性焊好主板上的全部跳线,偏转线圈暂时不焊。装配该单元时应特别注意Q5,Q6,Q7,D7不能焊错。通电后,C37正端电压应为5V左右,假设偏离此值较远,可增减R37的阻值,本单元静态电流值约为20mA,可在R34处断开测量。如电流远大于此值,那么多半是D7焊反或断路所致:如果略有偏差可适当改变R31的阻值。调整过程中任何时候都不能让R32断开,否那么会使通过Q6,Q7的电流急聚增大而烧毁。   LM386集成电路是本机音频功率放大电路,它将来自IC,(11)脚音频信号,经音量控制电位器2RP1,到放大器386推动扬声器工作。装配电路时要注意不要把LM386插错方向,其它元件只要焊接无误即可正常工作。   小信号处理局部包括图像中放、视频检波、伴音中放、伴音鉴频、同步别离、行场震荡等多种功能电路,它们全部集成在一片大规模集成电路 D5151(ICI)中,称为小信号处理电路。这局部电路复杂,元件也很多,能否正确装配这一局部是能否保证本机成功的关键。焊接元件前,应对这局部的元件逐个用万用表初步检测一遍。   元件检测完毕后即可进行焊接。ICI处可焊一个28脚IC插座,等通电调试时于插上D5151。全部元件焊好后即可通电调试。W7,W6先预调在一半阻值处,D5151各脚工作电压值见表3,如IC1各脚电压与表3大致相符方可进行下一步装配。   其中Q91815为行推动管Q10 D880(或D362)为行输出管,FBT为行输出变压器。这局部的零件不算太多,但对元件质量的要求却是很高的。因为这局部的元件都工作在大电流、大电压、高频状态下,故所有元件均应按规定型号使用,绝不可任意用其他型号的元件代用。   装上全部元件,包括行场偏转线圈,接上显像管。断开Q10C脚与高压包铜箔,并在此处接上1A的电流表。通电后,电流表读数约0.7A左右,如超过此值很多,应立即关机检查。0.7A是行、场两局部的总电流,其中场是出级约0.2A,行输出级约为0.5A。如果此值正常,下一步可检查 Q10e,b,c三脚电压及显像管各脚电压(见表4)。如果这些电压都正常,那么显像管灯丝应呈暗红色,同时应出现光栅。BRIG可调节光栅亮度。W7为行频调节;V-HOLD为帧频调节;W5为帧辐调节。如果没有光栅出现可参照本章第三节所述流程逐级检查。如果这级装好了,本机的装配就可以成功了一半。   焊上视放级的全部元件。Q8是视放管,要求耐压200V,特征频率fT>50MHz,常用型号为C3417,2N5551等。如有录像机或 VCD,可借用它们的视频输出信号(VIDIOOUT)接入AV输出插口,这时已能在屏幕上观看图像。如不同步,可调行频、场频电位器。如果没有这些设备,可用金属起子碰触Q8的基极,这时可在屏幕上看到淡淡的干扰花纹。   焊上高频头及前置中放的全部元件,高频头9脚与C4103用焊锡连接,接上天线或有线电视信号(注意高频头的方向不要装反),将K1拨到适当挡位,旋动2RP2就可收到电视信号了。收一个信号较强的台,反复微调2RP2;调T1可使伴音的音质音量满意。注意调节量不可过大。将W1调整在适中位置,使弱台灵敏度根本不受影响,而强台不产生行扭为准。至此一台小型黑白电视机就装配成功了。   五、电视机的调试   1、 电源电路的调试   电路装完后,经互检无焊错、连焊及虚焊,用万用表的电阻挡测试输入回路的总阻值应在200kΩ以上,如阻值小于此数值那么不能通电,应找出原因,排除故障,使输入电阻到达200kΩ以上,然后再与变压器相连接,通电后空载时整流输出电压应为18-19V。如果所测电源的数据超出以上数据范围,应查明稳压电源各晶体管的电位,找出原因,或调整取样电阻,最终得到正确的电流和电压。   2、 通道局部的调试   通道局部包括:高频头、中放、AGC控制,检波与视放局部,音频信号通道局部。对照电视机原理图与印制板检查无误后,接通电源,测试总电流应小于 750Ma,如果大雨此数值,应立即关掉电源,查出过流原因,故障查出后,必须将故障排除,然后在翻开电源测试各脚电位看是否正常。   3、 扫描电路的调试   扫描电路包括:同步别离,行场振荡、推动、输出电路,行输出变压器和显像管电路局部。经互检无误后,接通电源。试总电流应小于750mA,如果大于此数值,应立即关掉电源,查出过流原因。故障查出后,必须将故障排除,然后再翻开电源测试各脚电位(看是否正常)。如电位均正常,可用示波器观察行场电路各级输出波形。   4、 控制局部的调试   控制局部包括:频道选择电路、音量调
