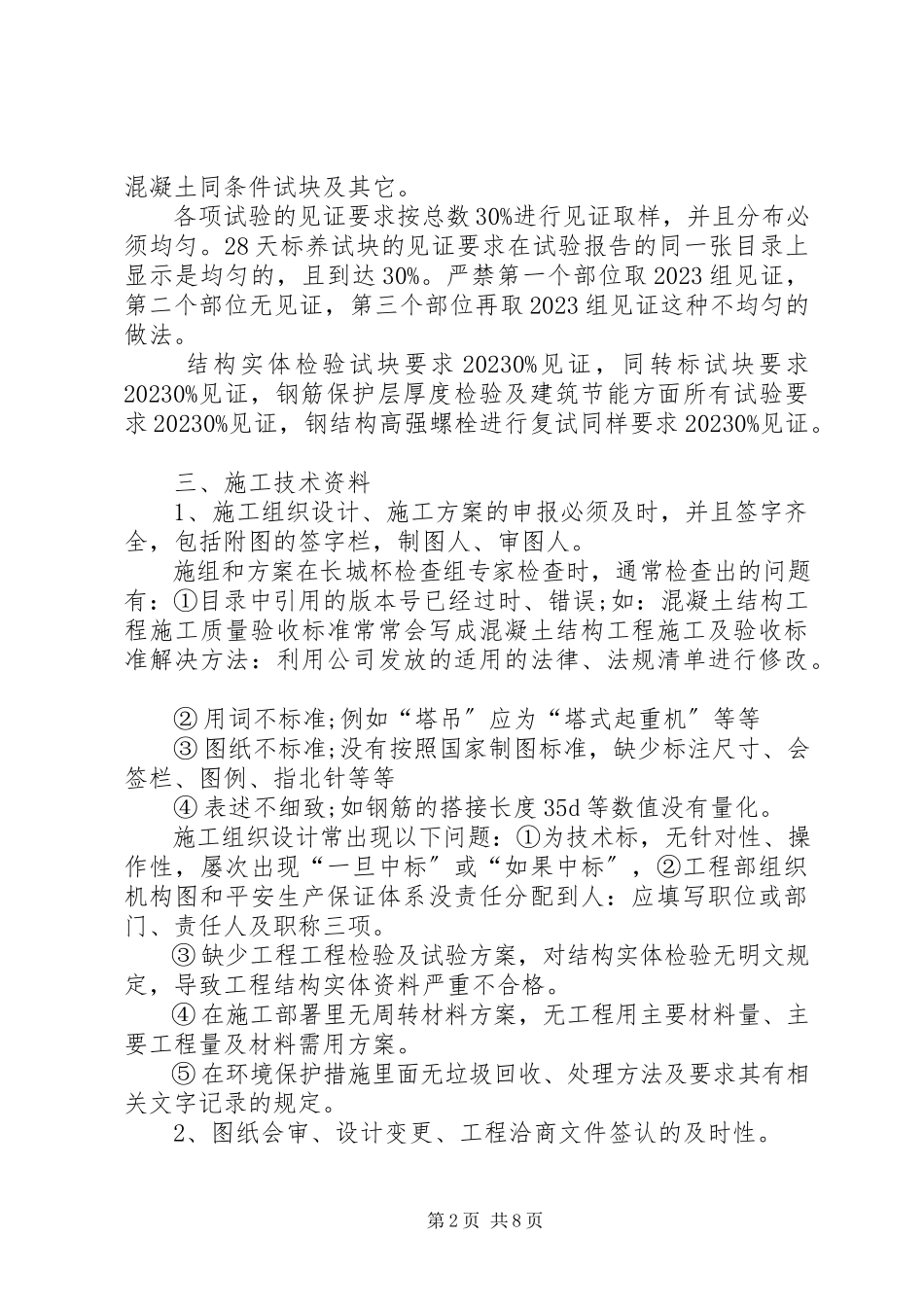

结构“长城杯〞工程技术资料注意要点 一、工程管理与验收资料 c0-1工程概况填写的工程名称、建设单位、监理单位、设计单位、施工单位，应按照合同填写全称，不能简写或缩写。抗震等级栏填写等级外，同时设防烈度需注明。构造特征、机电系统名称和其他应填写详细，将工程根本情况描述清楚。 二、施工管理资料 1、c1-1施工现场质量管理检查记录。应至少每月底检查一次，并有经总监签字认可的记录。 2、企业资质证书及相关专业人员岗位证书。企业营业执照要求年检连续有效，企业平安生产许可证有效，有质量、环境、平安体系认证证书复印件。此套资料要求盖红章方可生效。管理人员岗位证书复印件、特种工作业上岗证复印件要求分别有目录，并盖有公司红章。 3、本类资料里要求跟上各管理人员的岗位职责，工程部的各种管理制度，工程部组织机构，平安生产保证体系，公司工程管理奖罚细那么，工程管理检查记录，工程整改反响单及当地主管部门的检查、奖罚记录等。 4、c1-2施工日志。各施工员、质检员做好分管范围内的生产情况和质量平安日志记录工作，记录内容真实，与现场实际相对应，表达钢筋、模板验收日期和验收情况、砼浇注起始时间等，未能采用机打的，必须保证字迹清楚，内容齐全。 5、见证取样管理：①见证取样试验室：开工前由建设单位、监理单位、施工单位共同确定，出具一式5份有见证取样和送检见证人备案书，并经建设单位、监理单位盖章和施工单位工程负责人签字认可。依据建筑工程施工技术管理规程的规定，一个单位工程的见证试验只能由一个见证试验室承担。见证试验室资质齐全有效，且营业执照、计量认证盖有试验室红章。 ②需要见证取样的常见工程。承重结构的混凝土试块（28天标养;用于承重墙体的砌筑砂浆试块、砖、混凝土小型砌块;承重结构的钢筋和连接接头试件;用于拌制混凝土和砌筑砂浆的水泥、外加剂;地下、屋面所使用的防水材料;结构实体检验的混凝土同条件试块及其它。 各项试验的见证要求按总数30%进行见证取样，并且分布必须均匀。28天标养试块的见证要求在试验报告的同一张目录上显示是均匀的，且到达30%。严禁第一个部位取2023组见证，第二个部位无见证，第三个部位再取2023组见证这种不均匀的做法。 结构实体检验试块要求20230%见证，同转标试块要求20230%见证，钢筋保护层厚度检验及建筑节能方面所有试验要求20230%见证，钢结构高强螺栓进行复试同样要求20230%见证。 三、施工技术资料 1、施工组织设计、施工方案的申报必须及时，并且签字齐全，包括附图的签字栏，制图人、审图人。 施组和方案在长城杯检查组专家检查时，通常检查出的问题有：①目录中引用的版本号已经过时、错误;如：混凝土结构工程施工质量验收标准常常会写成混凝土结构工程施工及验收标准解决方法：利用公司发放的适用的法律、法规清单进行修改。 ②用词不标准;例如“塔吊〞应为“塔式起重机〞等等 ③图纸不标准;没有按照国家制图标准，缺少标注尺寸、会签栏、图例、指北针等等 ④表述不细致;如钢筋的搭接长度35d等数值没有量化。 施工组织设计常出现以下问题：①为技术标，无针对性、操作性，屡次出现“一旦中标〞或“如果中标〞，②工程部组织机构图和平安生产保证体系没责任分配到人：应填写职位或部门、责任人及职称三项。 ③缺少工程工程检验及试验方案，对结构实体检验无明文规定，导致工程结构实体资料严重不合格。 ④在施工部署里无周转材料方案，无工程用主要材料量、主要工程量及材料需用方案。 ⑤在环境保护措施里面无垃圾回收、处理方法及要求其有相关文字记录的规定。 2、图纸会审、设计变更、工程洽商文件签认的及时性。 图纸会审、设计变更、工程洽商必须要求四方签字齐全，如设计变更通知单上设计单位的签字是复印件，要求其加盖单位公章，便于工程结算和工程资料向档案馆移交。对于设计变更和洽商手续办理要求应前后保持一致，不能第一份是签字加盖章，第二份仅签字或仅盖章。以上三种资料上如有手动修改的，应有修改人在修改内容附近签字或加盖修改单位红章，所以要求资料应为机打手签字，且为原件，不应为复印件。由于工程洽商签认的不及时性，交与甲方签字时，办理文件签收手续并保存一份。 3、技术交底记录 分三级整理原那么。施工组织设计、专项施工方案交底、分项工程交底。进行分项工程交底时，应侧重于指导操作层，尽量通俗易懂，多插平面图和剖面图，少附图。在结构施工阶段，地上和地下分开、墙体和顶板分开、不同做法的分开进行交底，交底图示尺寸应合理，有可指导性。 4、混凝土技术合同。选定商砼供应厂家时，不仅仅签订经济合同，还需签订一份技术合同。技术合同除了对普通混凝土提出技术要求外，还需对抗渗混凝土及冬施混凝土供应提出技术要求，明确混凝土送达的各项技术参数，以保证混凝土供应的质量。 5、预拌混凝土砂、石、水泥放射性检测报告。要求混凝土搅拌站提供。对于自拌混凝土，应有砂、石、水泥放射性工程的检测报告。 四、施工测量记录 1、工程定位测量记录应该依据测绘院提供的放线成果、红线桩及控制网进行测定，坐标依据有纵横坐标、高程三个坐标依据。高程坐标填写要一致。工程定位插图上应具备的内容按建筑工程资料管理规程p54的要求一一核对。 对于创优工程，在工程定位测量记录后面还需有。①水准点引入工程定位测量记录，并后附水准原始记录，并观测者、持尺者、校对者签字齐全。 ②复测人、施测人上岗证复印件 ③水准仪、铅垂仪等测量仪器的有效检定证书。 2、基槽验线记录。基槽平面图上应注明建筑物基底轮廓线、基坑上线、基坑下线、基底相对标高、集水坑尺寸及位置、电梯井尺寸及位置、垫层标高、指北针，在基槽平面图的旁边附上基坑剖面图，并注明断面尺寸、放坡比例等。（所具备的内容应与图一一核对 3、楼层平面放线记录。平面图中需有控制线、控制点、所有墙柱边线、所有门窗洞口尺寸及位置线、垂直度偏差、结构面标高、指北针等。对于所有控制线、边线、位置线都必须进行标注。控制点编号按整栋楼进行大排号，不能按流水段来分。在首次确定控制点时，应有文字说明控制点是如何测设来的，并附所有控制点平面图。 4、楼层标高抄测记录。平面图应有+0.5m（或+1.0m水平控制线、顶板下标高线、顶板下20230mm（有的工程放的是200mm，按现场实际模板控制线、底板建筑面标高线，并对标高进行说明。 5、沉降观测记录。由甲方委托有资质的部门进行，在结构长城杯专家检查时，要求跟甲方索要一份原件以备接受检查。 五、施工物资资料 1、合格证。要求产品名称、数量、规格型号、生产日期等内容填写齐全，有出厂质检章，并且小于a4纸张的合格证用a4纸粘贴衬托。 2、质量证明文件、营业执照：复印件作好抄件处理，即四点：加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间。生产单位提供的营业执照复印件加盖生产单位红章后也务必作抄件处理。 3、所有物资应有：合格证、检测报告、生产单位营业执照。属许可生产的需厂家提供生产许可证，如：防水材料、电线、电缆、桥架等，防水材料需厂家提供环保证明文件，装修材料还需厂家提供环保检测报告及环保证明文件，使用商砼的预拌混凝土需搅拌站提供砂石料放射性检测报告。所有工程材料必需使用环保材料，严禁使有粘土砌块、粘土陶粒等。 4、非工程实体性材料进场。创优工程，在钢管、模板、顶托进场时，质检员、材料员和平安员进行检验合格后，填写材料进场检验记录，编号与实体性材料分开。钢管需进行复试，试验报告由平安资料员进行保管。 5、材料代理销售处理。对于钢筋、电缆、电气设备等不是直销的工程材料，需向供应商索取代销证，如是三级代理，一级代理、二级代理委托必需齐全。同时，供应商和生产单位的营业执照收集齐全。 6、防水卷材进场时，进行外观检查并作记录。钢筋连接采用现场直螺纹加工连接时，对加工的直螺纹和连接接头进行外观和质量检查，并做记录。 7、物资进场报验“使用部位〞栏务必实事求是填写使用在哪几层，严禁笼统填写“根底〞、“主体〞，安装材料使用部位应填写“xxx系统一至五层〞：如衬塑钢管使用部位“生活给水系统一至三层〞、pvc管使用部位“室外雨水系统〞、焊接钢管使用部位“电气照明系统地下 二、一层〞等。 8、钢筋原材试验代表批量不能千篇一律全部为60t，比生产厂家生产的同炉号同批次钢筋原材还多，不符合实际，应按实际进行数量复试并报验。 六、施工记录 施工记录是施工过程中的真实反映，只要有施工，就应有相应的文字记录。详见建筑工程资料管理规程（dbj01-51-2022p64~73。每一道施工工序，无论是隐检还是预检，不能遗漏，按所适用标准的要求填写内容齐全详尽，交待清楚，让人看了一目了然。 预检和隐检内容填写时，根据工艺流程的先后顺序，将事实的来龙去脉逐步描述，过程中使用的方法、材料及其型号规格、参与过程的辅料如钢筋的绑扎丝、模板的脱模剂及其分项工程到达验收状态所采取的措施，按先后逻辑顺序进行填写。 1、隐蔽工程检查记录 ①结构长城杯专家经常查到的隐蔽工程有。土方回填，地面垫层、找平层、防水层，外墙防水层、保温层，钢筋绑扎，钢筋连接，地下施工缝，后浇带等。 钢筋绑扎隐检一般描述的内容有：钢筋的材质、规格、品种、外观质量和清扫情况、进场复试结果及复试报告编号;钢筋的布置：间距、排距和分布筋、拉结筋设置;钢筋的三个50：横、竖向起步筋及箍筋起步;箍筋弯钩平直长度、钢筋锚固长度（量化：具体长度注明及搭接范围绑扣不少于3个;柱筋连接方式、同一截面接头率不大于50%;箍筋加密区（从哪里开始加密及加密后的间距、墙体洞口加筋;内墙和外墙的定位措施;钢筋保护层厚度（具体数字及其控制措施的描述;绑扎丝的描述等。 以上部位如有梁，除应写明梁筋的型号规格外，还应写明梁筋锚固于墙内的长度（量化、梁箍筋50（距梁支座50开始设置及加设构造筋等。 钢筋连接隐检一般描述的内容有。连接钢筋的规格型号、连接方式;连接件工艺检和现场检情况及其试验编号;接头距楼面≥600、丝扣外露或焊缝情况;钢筋接头试件截断处如何恢复、绑扎搭接的长度（量化;绑扎钢筋的规格型号、搭接长度（量化等。 地下施工缝隐检一般描述的内容有：施工缝留置的位置、施工缝的留置方法（如一顶板：底层钢筋下垫15厚木条，上、下铁之间用竹胶板保持净距，并依据钢筋间距做出豁口，卡住上、下铁，产在板反面钉50x20230的木方加固及施工缝的处理（如接上一顶板：在外墙上口正中凿出上口50、下口30、深20的沟槽，延外墙方向将遇水膨胀止水条参加。墙体上口施工缝处钢筋除锈、除污，墙体两侧弹出顶板底线，在顶板底线以上5处用云石机割一道5深的水平直缝，将直缝以上的混凝土软弱层剔除，露出石子，并清理干净。施工缝的留置和处理分别做隐检，由于留置和处理的时间不同，不能混在同一张隐检记录上。 2、预检记录 创优经常查到的有：钢筋加工、模板安装、地上施工缝、定位卡（马凳、梯子筋、顶模棍等、垫块。其它见建筑工程资料管理规程（dbj01-51-2022p69页。在模板安装预检里面，主要材料和设备描述清楚：如定型钢模板、竹胶板、木方、脱模剂、钢管、扣件等，模板所用材料的规格型号也应描述详细：如20230x20230mm木方、50x20230mm木方、15mm厚竹胶板、804水质脱模剂、φ48x3.5钢管等。 钢筋加工预检按马凳、梯子筋、
