ASTM_D_6556_-_16_rus.pdf

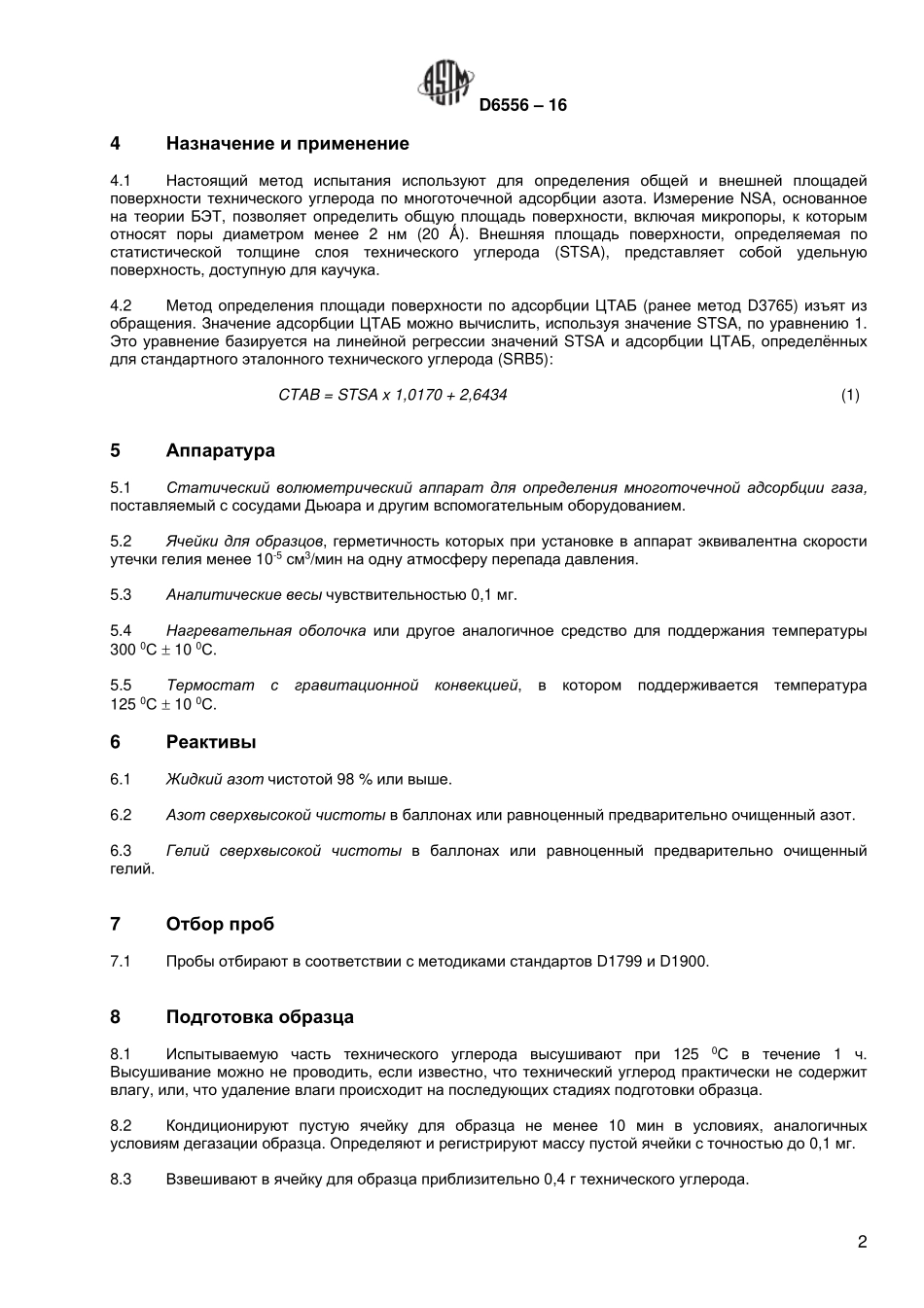

()“-,”(“”).9142 .Standard Test Method for Carbon Black Total and External Surface Area by Nitrogen Adsorption ASTM D6556-16 :6 160:6 160:6 160-.:10 :14.02.2017 2017.“”:9142/ASTM D :28.02.2017 D6556 16 1 1 D6556,.“”().1 1.1 (NSA),()(STSA).1.2 ,(SI).1.3 ,.,.(,).2 2.1 ASTM.2 D1799 ,D1900 ,D3765 ()3(2007).D4483 3 3.1 ,.NSA STSA._ 1 D24 (ASTM)D24.21 .1 2016.2016.2000.2014 D6556-14.-(DOI):10.1520/D6556-16.2 ASTM,Web-ASTM(www.astm.org)(serviceastm.org).ASTM Web-ASTM.3 Web-ASTM:www.astm.org.D6556 16 2 4 4.1 .NSA,2 (20).,(STSA),.4.2 (D3765).,STSA,1.STSA ,(SRB5):CTAB=STSA x 1,0170+2,6434 (1)5 5.1 ,.5.2 ,10-5 3/.5.3 0,1.5.4 300 0 10 0.5.5 ,125 0 10 0.6 6.1 98%.6.2 .6.3 .7 7.1 D1799 D1900.8 8.1 125 0 1.,.8.2 10 ,.0,1.8.3 0,4 .D6556 16 3 1 ,2 0,4 .8.4 8.4.1 ,1.8.4.2 300 0 10 0 ,.,(.,).2 ,.SRB B8,60.8.4.3 ,.,30.,.8.4.4 ,.8.4.5 9 .8.5 8.5.1 ,.8.5.2 ,.8.5.3 -300 0 10 0 ,1,4 (10 .).3 ,30,.8.5.4 ,.,.,(2).8.5.5 9 .9 9.1 .(P0),.9.2 (LN2).9.2.1 C (1)2 .D6556 16 4 9.2.2 C (1)16 ,P0.P0 .,.,.9.3 P0.9.3.1 P0()-,.9.3.2 P0 P0 ,P0 ,.STSA ,P0.P0 ,9.4.P0,NSA/STSA.9.3.3 P0-,0,13 (1 .).9.3.4 P0 P0 1,3 2,6 (10 20 .).,2,0 (15 .).9.4 ,P0 ,P0 NSA/STSA.P0 1,3 2,6 (10 .20 .),P0,10,0,13 (1 .),.,P0 .4 P0 10,.P0 LN2 .9.5 ,1,9/3.9.6 (P/P0)0,1 0,5.,N100 N200,(0,05 0,075)NSA.,.9.7 0,1.,(),1/3 .().D6556 16 5 10 10.1 .10.2 :()=(+)()(2)0,1.10.3 10.3.1 ,1 ,0,0001 3/:,3 Va=(3),10.4 10.4.1 (NSA),4:P 1 C 1 P =+,(4)V a(P 0-P)V m C V m C P 0:P ,;P 0 ,;V m ,3/;,.P 10.4.2 P/P0 X Y V a(P0 P)P/P0 0,05 0,30().10.4.3 ,y,.1.10.4.4 .N300 0,10,3 N100 N200 0,050,2 130 2/0,050,1 ,._ 4 Brunauer,Emmett and Teller;Journal of American Chemical Society,v.60,1938,p.309.D6556 16 6 1 NSA N121A P/P0 ,3/NSA,2/0,0500 26,716 0,1000 29,753 0,1500 32,313 0,050,15 0,999981 123,9 0,2000 34,692 0,050,20 0,999992 124,0 0,2500 37,110 0,050,25 0,999990 123,6 0,3000 39,641 0,050,30 0,999935 122,8 N326B P/P0 ,3/NSA,2/0,0500 16,675 0,1000 18,318 0,1500 19,859 0,050,15 0,999960 75,6 0,2000 21,426 0,050,20 0,999948 76,3 0,2500 23,035 0,050,25 0,999964 76,6 0,3000 24,751 0,050,30 0,999979 76,6 N683B P/P0 ,3/NSA,2/0,0500 8,194 0,1000 9,113 0,1500 9,945 0,050,15 0,999939 38,2 0,2000 10,739 0,050,20 0,999950 38,5 0,2500 11,543 0,050,25 0,999972 38,6 0,3000 12,364 0,050,30 0,999973 38,4 A NSA 0,05-0,20.B NSA 0,05-0,30.10.4.5 Y (2),.,Y.10.4.6 0,1 2/:,2/=Vm 4,35 (5):1 Vm -;B M B -,Y,10-5;M -10-5;(6,021023)(16,210-20)4,35 -,1 3 =;22400 6,02 1023 -;16,2 10-20-,2;22400 -,3,.D6556 16 7 10.5 10.5.1 STSA5 ,1 ,(V),(t).10.5.2 Va t,t(),Va(3/)Y,P/P0 0,2 0,5,:t-=0,088(P/P0)2 0,645(P/P0)0,298 5 c N762 P/P0 0,2 0,5.t,P/P0,STSA.10.5.3 Va-t,.10.5.4 STSA 0,1 2/:STSA=M 15,47,(6):M -Va t;15,47-2/.10.5.5 STSA ,N762,.,STSA NSA.STSA,NSA,STSA.11 11.1 :11.1.1 .11.1.2 ,NSA STSA.11.1.3 ,0,1.11.1.4 NSA STSA,0,1 2/.12 12.1 D4483,.12.2 2.().,(4).,.r R._ 5 Magee R.W.,Rubber Chemistry and Technology,Vol.68,.4,1995,p.590.D6556 16 8 12.3 (NSA):12.3.1 ,1.().,(4).-2.2 SRB8 SRB8 (M/H/L)D6556 D6556 NSA STSA SRB-8A N326 Continental 2008 58(0/1/0)54(1/2/0)SRB-8A2 N326 Continental 2013 67(1/2/0)63(1/2/0)SRB-8B N134 Cabot 2009 65(0/3/1)62(2/2/0)SRB-8B2 N134 Cabot/2014 11(1/1/0)15(1/1/0)SRB-8C HS Tread Columbian 2010 63(1/2/0)58(2/3/0)SRB-8D LS Carcass Cabot 2009 64(1/2/2)60(1/2/0)SRB-8E N660 Orion 2008 54(1/1/1)51(1/1/0)SRB-8F N683 Orion 2010 67(2/2/0)64(1/1/0)SRB-8F2 N683 Orion 2015 30(0/1/0)44(2/1/0)SRB-8G N990 Cancarb 1996 SRB-8G 1996 SRB-5G SRB.,D24 Sr .SR .,SR .SRB-G NSA,STSA,OAN ,1996.12.3.2 3 .12.3.3 ,(r),NSA 1,1%.3 .(),20 .3,.6 ,.,.12.3.4 ,(R),NSA 2,9%.3 .,20 .,3,.,/.D6556 16 9 12.3.5 -,().,.12.4 (STSA):12.4.1 ,1.().,(4).-2.12.4.2 4 .3 D6556 NSA (1)10-5 3/(3/100)Sr r(r)SR R(R)SRB-8B 142,0 0,47 1,34 0,91,44 4,06 2,9SRB-82 138,0 0,31 0,87 0,60,79 2,24 1,6SRB-8C 126,4 0,44 1,25 1,01,07 3,02 2,4SRB-8A 76,5 0,33 0,94 1,20,84 2,38 3,1SRB-8A2 75,9 0,29 0,81 1,10,70 1,98 2,6SRB-8E 36,7 0,23 0,65 1,80,53 1,49 4,1SRB-8F 36,7 0,21 0,58 1,60,38 1,09 3,0SRB-8D 21,6 0,18 0,52 2,40,30 0,85 3,9C 81,7 0,32 0,91 1,10,83 2,35 2,9 4 D6556 STSA (1)10-5 3/(3/100)Sr r(r)SR R(R)SRB-8B 133,1 0,71 2,00 1,51,39 3,92 2,9SRB-82 126,7 0,56 1,58 1,22,02 5,73 4,5SRB-8C 115,8 0,48 1,35 1,21,06 3,01 2,6SRB-8A 77,2 0,41 1,17 1,51,15 3,26 4,2SRB-8A2 76,0 0,47 1,32 1,71,23 3,49 4,6SRB-8E 35,8 0,34 0,96 2,70,71 2,02 5,6SRB-8F 35,4 0,33 0,93 2,60,69 1,95 5,5SRB-8D 21,2 0,26 0,73 3,50,54 1,52 7,2C 77,6 0,46 1,31 1,71,19 3,36 4,3 12.4.3 ,(r),STSA 1,7%.4 .(),20 .4,.7 ,.,.D6556 16 10 12.4.4 ,(R),STSA 4,3%.4 .,20 .,4,.,/.12.5 ,().,.13 13.1/;.(ASTM International)-,-,.,.;,.,.-ASTM International.,.,ASTM,.(:100 Barr Harbor Drive,PO 700,West Conshohocken,19428-2959,United States).(),ASTM ,610-832-9585,610-832-9555,e-mail(serviceastm.org)Web-ASTM(www.astm.org).(Copyright Clearance Center,222,Rosewood Drive,Danvers,MA 01923;Tel:(978)646-2600;http:/
