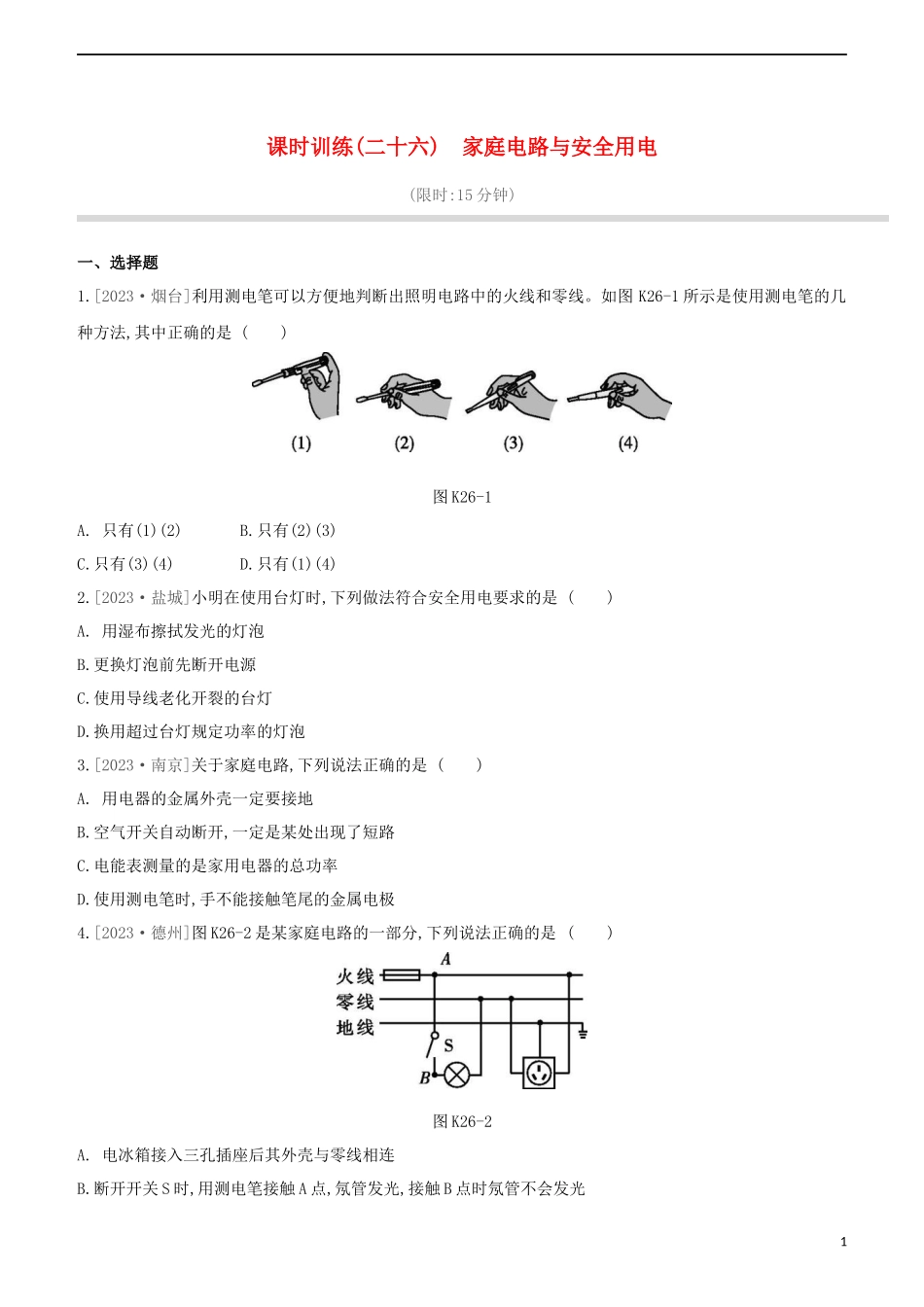

课时训练(二十六)　家庭电路与安全用电 (限时:15分钟) 一、选择题 1.[2023·烟台]利用测电笔可以方便地判断出照明电路中的火线和零线。如图K26-1所示是使用测电笔的几种方法,其中正确的是 (　　) 图K26-1 A. 只有(1)(2) B.只有(2)(3) C.只有(3)(4) D.只有(1)(4) 2.[2023·盐城]小明在使用台灯时,下列做法符合安全用电要求的是 (　　) A. 用湿布擦拭发光的灯泡 B.更换灯泡前先断开电源 C.使用导线老化开裂的台灯 D.换用超过台灯规定功率的灯泡 3.[2023·南京]关于家庭电路,下列说法正确的是 (　　) A. 用电器的金属外壳一定要接地 B.空气开关自动断开,一定是某处出现了短路 C.电能表测量的是家用电器的总功率 D.使用测电笔时,手不能接触笔尾的金属电极 4.[2023·德州]图K26-2是某家庭电路的一部分,下列说法正确的是 (　　) 图K26-2 A. 电冰箱接入三孔插座后其外壳与零线相连 B.断开开关S时,用测电笔接触A点,氖管发光,接触B点时氖管不会发光 C.保险丝烧断后可用铜丝代替 D.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路 5.[2023·绵阳]正确使用插线板是安全用电的要求。使用如图K26-3所示的插线板时发现:只有开关闭合时,指示灯才能发光,插孔才能提供工作电压;即使指示灯损坏,开关闭合时插孔也能提供工作电压。根据上述现象,图K26-4所示插线板内线路及电源连接方式正确的是 (　　) 图K26-3 图K26-4 二、填空题 6.[2023·河北]家用电灯的开关要接到　　　(选填“零线”或“火线”)和灯泡之间。造成家庭电路中电流过大的原因是　　　　　　　　　　　(只填写一种即可)。　  7.[2023·潍坊改编]为安全用电,家庭电路中的空气开关应装在　　　　线上。我国家庭电路的电压是　　　　V。空气开关“跳闸”后,受它控制的电路处于　　　　(选填“短路”“断路”或“通路”)状态。测电笔　　　　(选填“能”或“不能”)区分零线与接地线。  三、解答题 8.[2023·河南]某额定电压为220 V的电动扶梯(已接地),只需在白天且有人时开启,利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。请在图K26-5中按要求正确完成电路连接。 图K26-5 9.[2023·无锡]请在电路图K26-6中补画一根导线,使卧室灯L1和客厅灯L2都能独立工作。 图K26-6 【2023学年参考答案】 1.D 2.B　[解析]生活用水是导体,不可以用湿布擦拭发光的灯泡,容易触电,A错误。更换灯泡前应断 开电源,B正确。不能使用导线老化开裂的台灯,容易触电,C错误。不能换用超过台灯规定功率的灯泡,以免烧坏台灯内部的器件,D错误。 3.A　[解析]用带有金属外壳的用电器时,必须接地线,是为了防止发生触电事故,符合安全用电要求,故A正确;空气开关自动断开,可能是电路出现了短路,也可能是用电器的总功率过大,故B错误;电能表是测量电路消耗电能(或测量电功)的仪表,故C错误;使用测电笔辨别火线和零线时,手必须接触笔尾金属电极,故D错误。 4.B　[解析]电冰箱接入三孔插座能使电冰箱金属外壳接地,防止由于冰箱的外壳漏电而使人发生触电事故,故A错误;断开开关S时,A点在火线上,B点与零线相连,所以测电笔接触A点时氖管会发光,接触B点时氖管不会发光,故B正确;当电路电流过大时,保险丝容易熔断而保护电路,如果用铜丝代替保险丝,铜丝不易熔断,就起不到保护作用了,故C错误;若闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯断路,故D错误。 5.D　[解析]插线板上的指示灯在开关闭合时会发光,插孔正常通电,说明开关同时控制指示灯和插孔,指示灯和插孔之间可能是串联,也可能是并联,如果两者并联,开关应该在干路上;如果指示灯损坏,开关闭合时插孔也能提供工作电压,说明指示灯和插孔之间是并联的,开关接在指示灯、插孔和火线之间使用更安全,故选D。 6.火线　短路(或用电器总功率过大) 7.火　220　断路　不能 8.如图所示 9.如图所示 4
