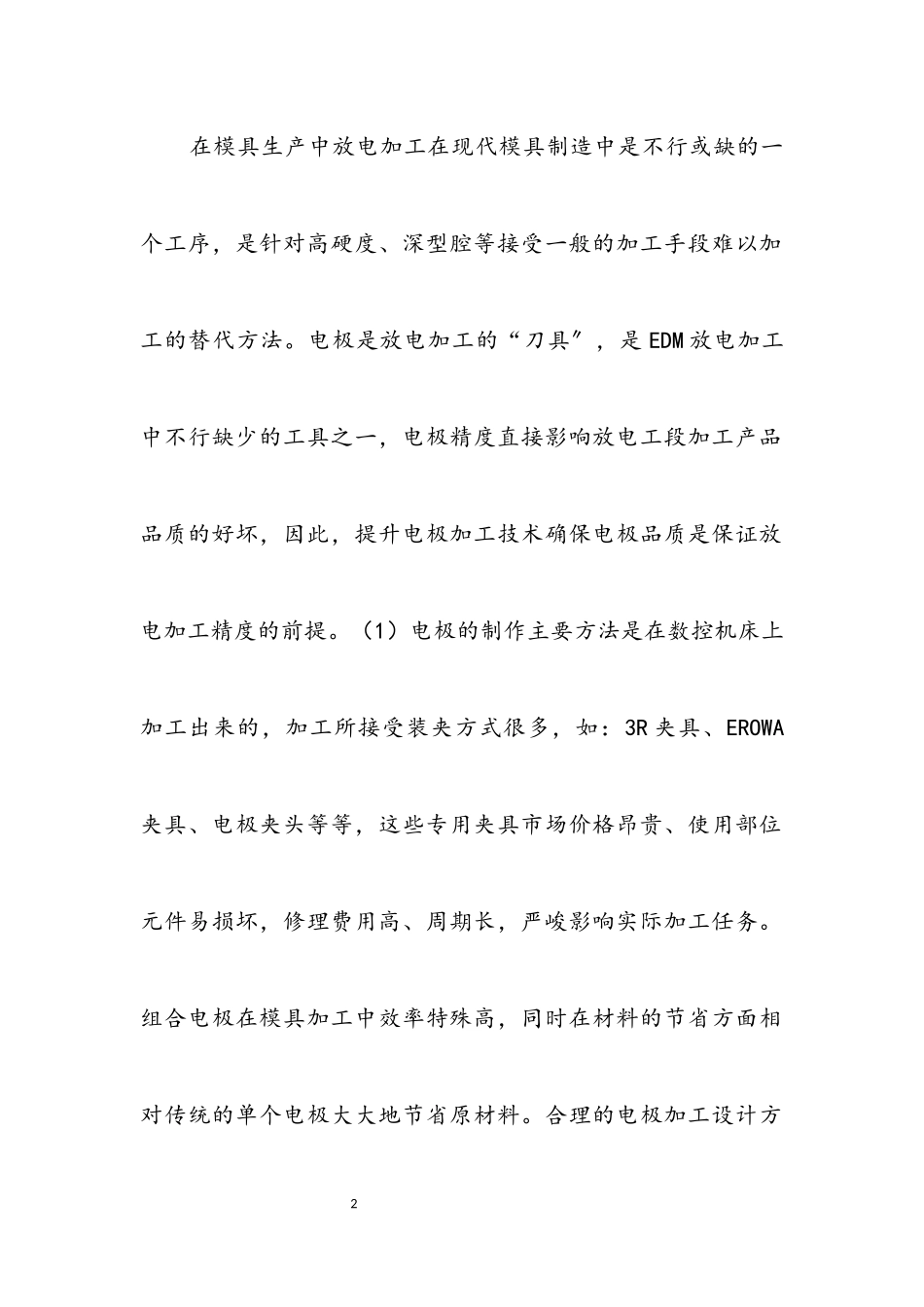

2023年无人稼动加工装置对数控机床的应用 ：模具生产中电极加工时使用的夹具，由于受本钱限制，导致现场使用的数量极少，无法满足实际生产需求，同时夹具长期使用，修理本钱高。从电极的加工设计工艺、工装夹具等方面开放了争辩，通过接受组合电极的加工设计、特殊组合夹具设计制作等方法，得到了实际有效的解决方案，削减了操作者的挂念时间，加工效率得到了很大的提高，夹具修理得到了把握，降低了夹具维护费用，满足了现场电极生产任务需求，实现了机床24小时无人稼动。 关键词：组合电极加工设计；特殊夹具设计制造；实现无人稼动运转 在模具生产中放电加工在现代模具制造中是不行或缺的一个工序，是针对高硬度、深型腔等接受一般的加工手段难以加工的替代方法。电极是放电加工的“刀具〞，是EDM放电加工中不行缺少的工具之一，电极精度直接影响放电工段加工产品品质的好坏，因此，提升电极加工技术确保电极品质是保证放电加工精度的前提。（1）电极的制作主要方法是在数控机床上加工出来的，加工所接受装夹方式很多，如：3R夹具、EROWA夹具、电极夹头等等，这些专用夹具市场价格昂贵、使用部位元件易损坏，修理费用高、周期长，严峻影响实际加工任务。组合电极在模具加工中效率特殊高，同时在材料的节省方面相对传统的单个电极大大地节省原材料。合理的电极加工设计方案和性价比较高且又能满足电极生产使用需求的夹具，能有效的减轻编程者工作量和削减操作者的挂念时间，对提高机床的加工效率，对实现机床无人稼动的争辩供应了较大的关心。 1电极的设计与工艺分析 1.1电极设计形式 电极设计形式通常有两种：一是独立的单体电极；一是组合电极。独立的单体电极单体电极如图1所示，单体电极主要针对小件简洁模型零件加工。1. 1.2组合电极 所谓组合电极，就是结构相差不大的电极组合在一起同时放电，但是组合电极要求结构相差不大就是要符合组合电极的高矮、宽窄、结构相近的原那么。常用的组合有以下两种：①将同一镶块同一放电位置的多个电极组合在一起，放电时只要旋转电火花的夹具角度就可以实现屡次放电，组合电极见图2（a）。②将电极结构相近的电极组合在一起，一次放电可以完成多个工位的加工，组合电极见图2（b）。（2） 2电极工装夹具结构及工艺分析 电极工装夹具的作用：电极工装夹具的主要作用是挂念工人快速地装夹电极毛坯；能够减轻编程员的工作强度，很多电极在一起编程时，只是相当于编一个略微简洁一些的工件的程序，在相同的时间里，能完成更多电极的编程作业。（3） 2.1常规工装夹具结构及加工工艺分析 常规工装夹具有：3R夹具、EROWA夹具、电极夹头等等，大多数接受液压张力螺丝锁紧的方式进行夹紧，常规3R夹具结构及加工方式如图3所示。如图3类似这样的工装夹具存在问题主要有以下几个方面：①夹具市场价格昂贵，购置本钱高。②受购置本钱的限制，现场使用的数量少，满足不了实际加工使用需求。③夹具长期频繁使用元件已损坏，修理周期长、费用高。④夹具底座整体体积较大，能安装到机床上的数量少，无法实现24小时无人稼动。 2.2特制组合工装夹具结构及加工工艺分析 2.2.1特制组合工装夹具结构示意图此组合专用工装夹具接受双弹簧推动锁块锁紧和弹出的机械结构，接受夹具圆孔内壁进行定位，夹具设计结构见图4。2.2.2特制组合工装夹具工作及加工原理此组合工装夹具优点：①此结构便于操作者作业操作；②制造本钱低、内部元件不易损坏、更换元件费用低、修理周期短；③使用灵敏性强，不受任何电极加工的制约，可随时更换要加工的电极：④便于单体电极或组合电极临时组合加工；⑤一次加工的数量多，能够满足机床无人稼动生产对夹具的需求。 3电极加工分析及特制组合工装夹具在实际加工中应用，实现无人稼动 3.1对于独立的单体电极加工 编程人员需要不断的进行大量的数据导入和导出操作，增加了编程人员的编程工作量；单件加工相对时间短，操作者需要反反复复装卸电极，给操作者操作带来不便，增加了操作者挂念时间，加工效率受到很大的影响。 3.2组合电极的加工 编程人员和操机人员的工作量得到了削减，但是增加了设计人员的电极设计工作量；同时也增加了毛坯原材，加工时铺张大量的切削时间。组合电极加工虽然削减电极装卸次数，但是由于夹具和机床等因素的影响，一次加工的时间相对还是较短，满足不了机床稼动运转的条件。 3.3特制组合工装夹具在单体电极和组合电极实际加工中应用 加工时，将单体电极依据特制组合工装间距尺寸组合为临时的组合电极，或将组合电极也依据特制组合工装间距尺寸再次组合为临时的组合电极，夹具工作原理及加工方式如图5所示。这样解决了单体电极由于加工时间短，反反复复装卸电极，增加了操作者挂念时间的问题；同时也解决设计人员设计组合电极的工作量，只需编程人编程时将单体电极或组合电极进行组合为临时组合电极进行编程即可。同时特制组合工装夹具一次可加工十多种单体电极或多种组合电极，加工时间是单体电极或组合电极的十多倍，远远满足无人稼动运转的条件，实现无人稼动。 4结束语 本文对机床无人稼动所需要的各条件因素和存在的问题进行了具体的分析，并通过转变电极加工设计工艺和设计制造专用夹具，不仅实现了机床无人稼动，同时也减轻了设计、编程和加工人员的工作量，降低原材料本钱，工作环境得到了明显的改善，工作效率得到了很大的提高，具有很好的应用前景和推广价值。 参考文献： （1）汪平.电极的加工讲解.新员工教材，2023. （2）李利宁.组合电极在注射模加工中的应用（J）.模具制造，2023. （3）詹建新.简易工装夹具在加工电极中的应用（J）.模具制造，2023 于强 郭立宇 杜威 刘新裕 单位：大连长丰实业总公司 5
