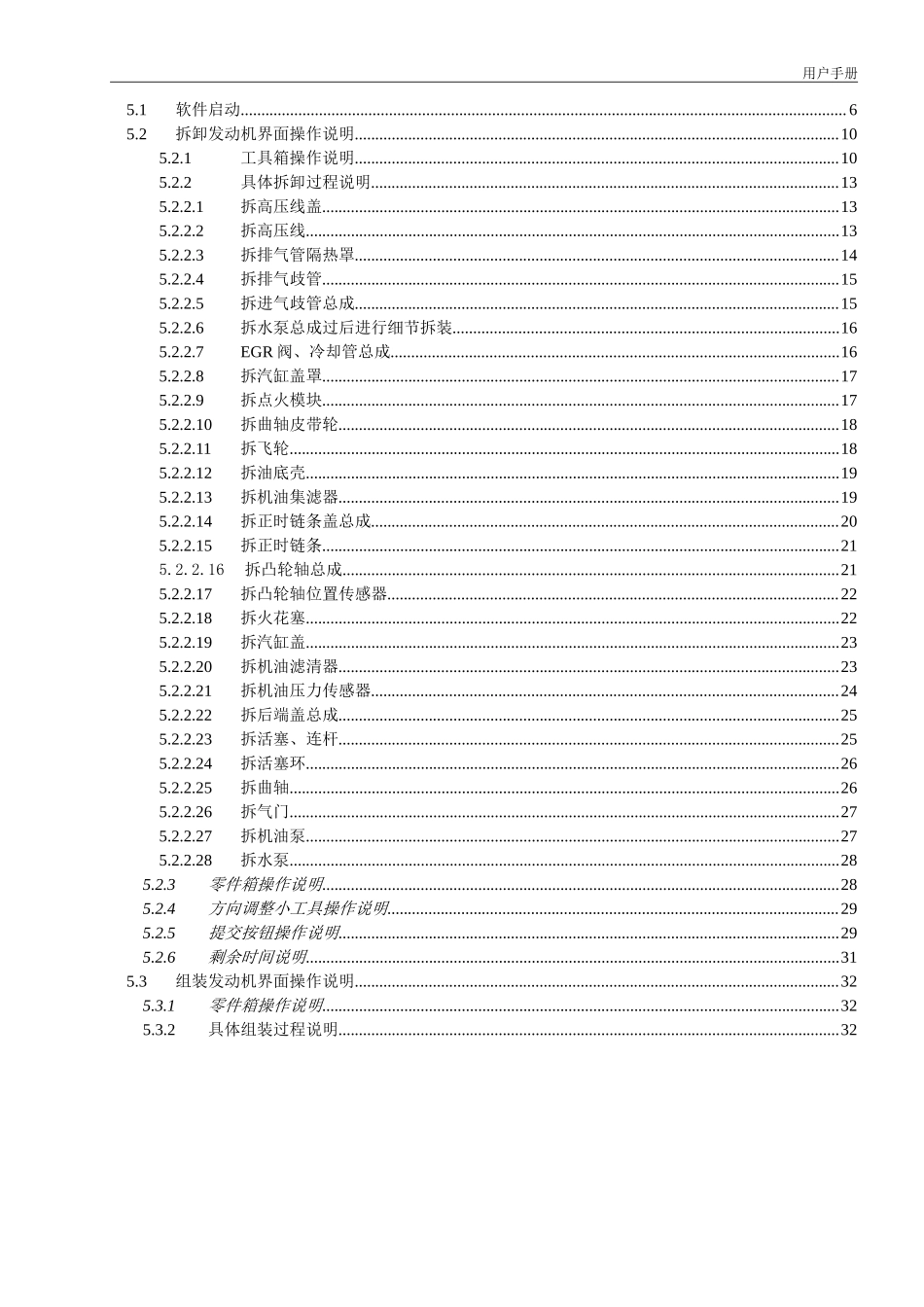

用户手册 星科通用别克轿车拆装实训考核软件 用 户 手 册 山东星科智能科技股份 目 录 1. 前言 2 1.1 文档说明 2 1.2 文档读者 4 2. 系统概述 4 3. 软件概述 4 3.1 软件版本说明 4 3.2 软件的结构 5 3.3 软件考核规那么说明 5 4. 系统要求 6 5. 系统操作说明 6 5.1 软件启动 6 5.2 拆卸发动机界面操作说明 10 5.2.1 工具箱操作说明 10 5.2.2 具体拆卸过程说明 13 5.2.2.1 拆高压线盖 13 5.2.2.2 拆高压线 13 5.2.2.3 拆排气管隔热罩 14 5.2.2.4 拆排气歧管 15 5.2.2.5 拆进气歧管总成 15 5.2.2.6 拆水泵总成过后进行细节拆装 16 5.2.2.7 EGR阀、冷却管总成 16 5.2.2.8 拆汽缸盖罩 17 5.2.2.9 拆点火模块 17 5.2.2.10 拆曲轴皮带轮 18 5.2.2.11 拆飞轮 18 5.2.2.12 拆油底壳 19 5.2.2.13 拆机油集滤器 19 5.2.2.14 拆正时链条盖总成 20 5.2.2.15 拆正时链条 21 5.2.2.16 拆凸轮轴总成 21 5.2.2.17 拆凸轮轴位置传感器 22 5.2.2.18 拆火花塞 22 5.2.2.19 拆汽缸盖 23 5.2.2.20 拆机油滤清器 23 5.2.2.21 拆机油压力传感器 24 5.2.2.22 拆后端盖总成 25 5.2.2.23 拆活塞、连杆 25 5.2.2.24 拆活塞环 26 5.2.2.25 拆曲轴 26 5.2.2.26 拆气门 27 5.2.2.27 拆机油泵 27 5.2.2.28 拆水泵 28 5.2.3 零件箱操作说明 28 5.2.4 方向调整小工具操作说明 29 5.2.5 提交按钮操作说明 29 5.2.6 剩余时间说明 31 5.3 组装发动机界面操作说明 32 5.3.1 零件箱操作说明 32 5.3.2 具体组装过程说明 32 用户手册 1. 前言 1.1 文档说明 本文档将向您介绍“星科通用别克轿车拆装实训考核软件〞用户如何对该系统进行操作。 在使用该系统的过程中如果您遇到任何疑问，请在本手册中查找相关的操作说明。如果在说明中无法获得问题的解决，请及时与我们联系。 地 址：山东省济南市高新区新泺大街786号物联网基地四楼 山东星科智能科技 电 话：0531-88881298 网 址： :// xktech / 我们期待您在使用过程中给予我们更多的珍贵意见和建议! 1.2 文档读者 本文档使用对象为使用该软件的最终用户。 2. 系统概述 该软件适用于所有开设汽车专业的中职院校。汽车行业如火如荼的开展着，市场对维修与养护的要求也越来越高，各中职学校竞相开放了汽修专业。 在详细调查分析后，发现某些中职院校的教学模式已经逐渐从授学模式转变为学生边做老师边教的模式。 局部进行改革的院校是这样对学生进行考核的：他们的课程是按项目来进行授课，每学完一个章节，会评定一次分数。这门课程有几个项目，就有几次得分，期中、期末考试就是平时成绩的平均分。 实操考核一局部是两人一组，在进行零部件拆装的时候，老师会提几个问题，然后老师根据拆装的顺序进行打分。 在了解到各大院校对汽车专业培训的重心和教学过程中缺少的内容后，设计出了本软件的详细架构。 3. 软件概述 3.1 软件版本说明 l 训练版：此版本程序操作界面右上角会给予操作提示，提示当前应该拆卸的步骤和应该选择使用的工具，用户只能按照提示，选择正确的工具按照正确的步骤操作。此版本重点让用户掌握正确的发动机拆装流程。 l 考核版：此版本程序操作界面不会给予操作提示，用户可以选择任意工具拆装任何部件，系统会对用户的操作步骤和工具选择进行记录评分。此版本重点在对用户的拆装流程进行考核评分。 l 教学版：此版本程序操作界面右上角会给予操作提示，提示当前应该拆卸的步骤和应该选择使用的工具，还有自动执行本步骤操作的【下一步】按钮，单击【下一步】按钮，系统会自动完本钱步骤的拆卸操作。也可以按照提示手动拆装部件。此版本重点在于演示整个发动机的拆装操作流程。 3.2 软件的结构 l 工具与零部件选择 在软件后，点击左下角的工具箱图标，可开启工具箱界面，点击工具箱中上方的下拉菜单进行工具类别的选择。在确定类别之后，需继续选择具体型号。 在工具选择完成后，系统会记录下来，此后需要使用者行走、旋转视角来找到并点击想要安装的部件。 l 细节螺栓安装 在整个发动机安装的大场景中嵌入了许多细节模块，例如在确定安装水泵局部后，跟着切换到水泵细节的安装，待水泵细节安装完成之后再将水泵安装到发动机上。 l 安装动画过程 在切换至细节螺栓安装之前，将播放此部件安装到发动机主体的动画，让使用者可以直观的看到此部件位于发动机主体的哪一衔接位置。 l 扭矩选择 在细节螺栓的安装中，考虑到实物操作上容易出现的零部件损毁，在选取工具并点击想要安装的螺栓后，会弹出使用扭矩大小的窗口供使用者选择。 3.3 软件考核规那么说明 软件的考核分为以下内容的计分： l 工具使用 软件中可以使用任意工具拆装任意零部件，但错误局部将记录下来，扣除相应分值，在提交操作之后弹出窗口告诉使用者错误内容。 l 大的零部件拆装顺序 对大的零部件进行整体顺序拆装考核，让使用者加强对零部件整体的认识。错误的步骤仍可拆装零部件，但错误局部将记录下来，扣除相应分值，在提交操作之后弹出窗口告诉使用者错误内容。 l 螺栓拆装顺序 标准螺栓拆装顺序，减少实物中的零部件损坏。 l 扭矩选择 标准零部件及螺栓拆装力度，减少实物中的零部件损坏。 4. 系统要求 硬件要求：〔推荐配置〕 CPU: 双核2.0 以上 内存：2GB 显卡：1G显存独立显卡 操作系统：Windows XP、Windows 7 5. 系统操作说明 5.1 软件启动 双击桌面图标【星科通用别克轿车拆装实训考核软件】图标进入程序首界面，如图5.1-1， 单击【拆卸发动机】按钮，进入如图5.1-2界面。单击 【组装发动机】按钮，进入如图5.1-3界面。 单击【退出系统】按钮，退出程序。 5.1-1 5.1-2〔训练版界面〕 5.1-2〔考核版界面〕 5.1-2〔教学版界面〕 5.1-3〔训练版〕 5.1-3〔考核版〕 5.1-3〔教学版〕 5.2 拆卸发动机界面操作说明 5.2.1 工具箱操作说明 单击【工具箱】按钮，弹出选择工具对话框，如图5.2-1。再次单击此按钮，工具箱窗口关闭。单击左侧的【组合工具按钮】，弹出如图5.2-2对话框，选择转接工具、接杆和套筒工具组合工具。 单击【返回工具箱】按钮，回到图5.1-1界面，单击左侧列出的分类工具按钮【特殊工具】、 【梅花扳手】、【抓手】、【手钳】、【开口扳手】、【专用工具】、【T型扳手】，到对应的工具列表中，单击选择需要使用的工具。窗口右上角的【提示信息窗口】，显示【当前步骤】、【所选工具】、 【正确工具】如图5.2-3。 5.2-1 5.2-2 5.2-3 5.2.2 具体拆卸过程说明 5.2.2.1 拆高压线盖 工具：内六角扳手 要求：对角拆，先对角松90度之后第二遍直接拆下 制作要点：螺栓的拆卸流程 5.2.2.2 拆高压线 工具：手 要求：拿掉点火模块上的连接处，再拔出火花塞连接处 制作要点：高压线的拆卸顺序 工具：短接杆、17套筒扳手、棘轮扳手 要求：先松下方螺栓、再松上方螺栓，然后拆下上方、下方螺栓 制作要点：螺栓的拆卸流程 5.2.2.3 拆排气管隔热罩 工具：10mmT型扳手、10mm套筒 要求：上方螺栓用12mmT型扳手按视频顺序先松90度，第二次直接拆下；下方螺栓按中、左、右的顺序用10mm扳手直接拆下 制作要点：螺栓的拆卸流程、工具的更换 5.2.2.4 拆排气歧管 工具：12mmT型扳手、12套筒、短接杆、棘轮扳手 要求：用套筒扳手松开螺栓，再用T型扳手按顺序拆下 制作要点：螺栓的拆卸流程、工具的更换 5.2.2.5 拆进气歧管总成 工具：10mmT型扳手 要求：先松90度，第二遍拆下 制作要点：螺栓的拆卸流程 5.2.2.6 拆水泵总成过后进行细节拆装 工具：12mmT型扳手 要求：螺栓局部先松90度，第二遍拆下 制作要点：螺栓的拆卸流程 5.2.2.7 EGR阀、冷却管总成 工具：10、12mmT型扳手、鲤鱼钳 要求：螺栓局部先松90度，第二遍拆下 制作要点：螺栓的拆卸流程、工具的更换 5.2.2.8 拆汽缸盖罩 工具：10mmT型扳手 要求：螺栓局部先松90度，第二遍拆下 制作要点：螺栓的拆卸流程 5.2.2.9 拆点火模块 工具：10mmT型扳手 要求：螺栓局部先松90度，第二遍拆下 制作要点：螺栓的拆卸流程 5.2.2.10 拆曲轴皮带轮 工具：预制式扭力扳手、17mm套筒、拉码、22开口扳手、17梅花扳手 要求：螺栓局部先松90度，第二遍拆下 制作要点：螺栓的拆卸流程、工具的更换 5.2.2.11 拆飞轮 工具：14套筒扳手、预制式扭力扳手、短接杆 要求：螺栓局部先松90度，第二遍拆下 制作要点：螺栓的拆卸流程 5.2.2.12 拆油底壳 工具：10mmT型扳手、一字螺丝刀〔起子〕、橡胶锤 要求：螺栓局部先松90度，第二遍拆下 制作要点：螺栓的拆卸流程、松动油底壳时的工具使用 5.2.2.13 拆机油集滤器 工具：10mmT型扳手 要求：螺栓局部先松90度，第二遍拆下 制作要点：螺栓的拆卸流程 5.2.2.14 拆正时链条盖总成 工具：10mmT型扳手、一字螺丝刀 要求：螺栓局部先松90度，第二遍拆下 制作要点：螺栓的拆卸流程，松动正时链条盖总成时的工具使用 5.2.2.15 拆正时链条 工具：10、12mmT型扳手 要求：螺栓局部先松90度，第二遍拆下 制作要点：链条导板、张紧器的拆装顺序〔安装时需插入针头〕，螺栓的拆卸流程，工具的选择 5.2.2.16 拆凸轮轴总成 工具：10套筒扳手、短接杆、棘轮扳手、快速摇手 要求：螺栓局部先松90度，第二遍拆下 制作要点：螺栓的拆卸流程 5.2.2.17 拆凸轮轴位置传感器 工具：12、13mmT型扳手 要求：螺栓局部先松90度，第二遍拆下 制作要点：螺栓的拆卸流程 5.2.2.18 拆火花塞 工具：短接杆、17火花塞套筒、棘轮扳手 要求：按顺序进行 制作要点：拆卸流程 5.2.2.19 拆汽缸盖 工具：磁力棒、预制式扭力扳手、短接杆、12齿专用扳手、快速摇手、橡胶锤 要求：螺栓局部先松90度，第二遍拆下 制作要点：螺栓的拆卸流程、工具的交换使用 5.2.2.20 拆机油滤清器 工具：链条扳手或滤清器专用扳手 要求：按视频顺序进行 制作要点：工具的选择 5.2.2.21 拆机油压力传感器 工具：20-22开口扳手 要求：按顺序进行 制作要点：工具的选择 5.2.2.22 拆后端盖总成 工具：10mmT型扳手、十字螺丝刀〔起子〕 要求：螺栓局部先松90度，第二遍拆下 制作要点：螺栓的拆卸流程、工具的更换 5.2.2.23 拆活塞、连杆
