GBT 14048.4-1993 低压开关设备和控制设备 低压机电式接触器和电动机起动器 GB 14048.4 1993 低压 开关设备 控制 设备 机电 接触器 电动机 起动器

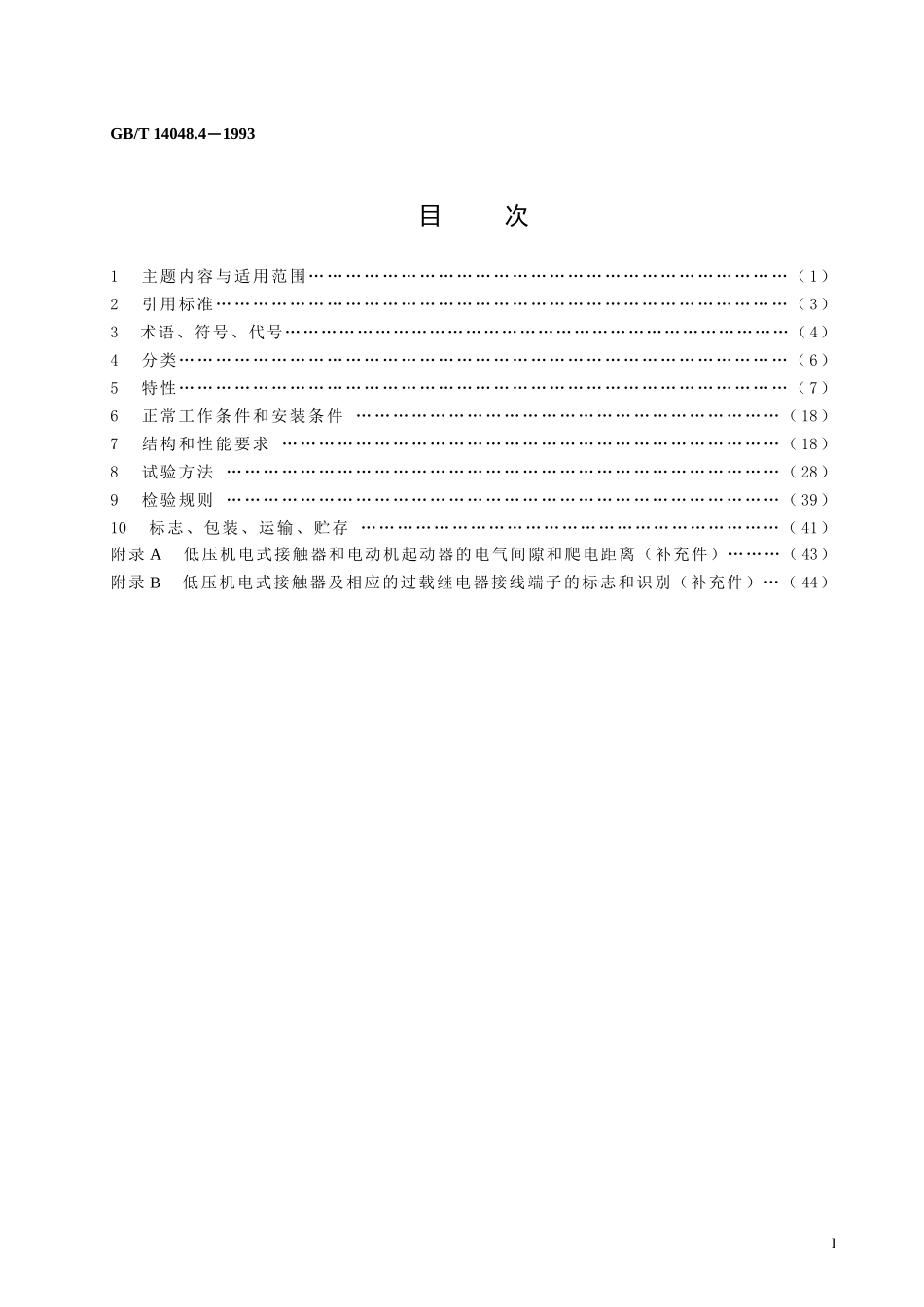

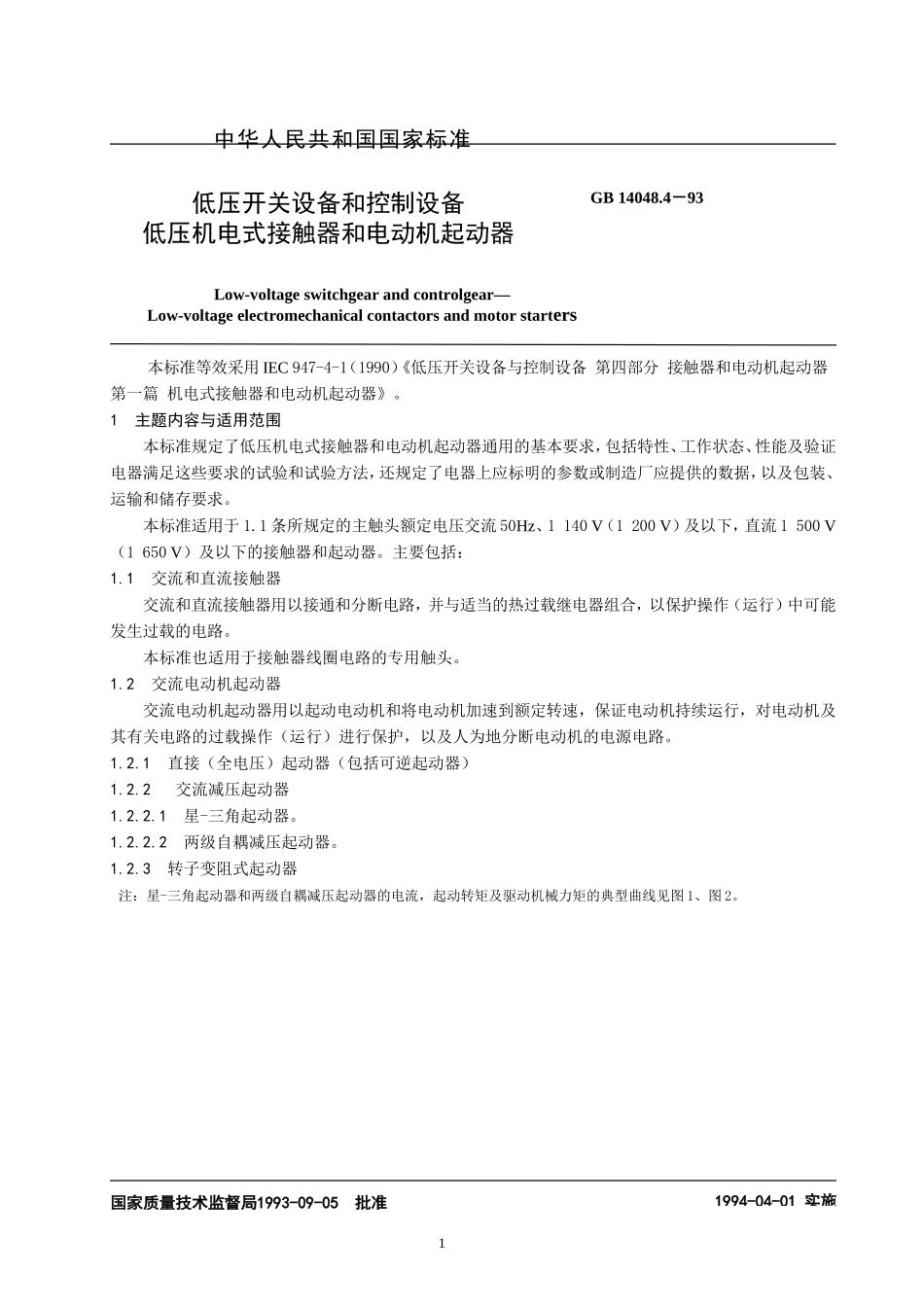

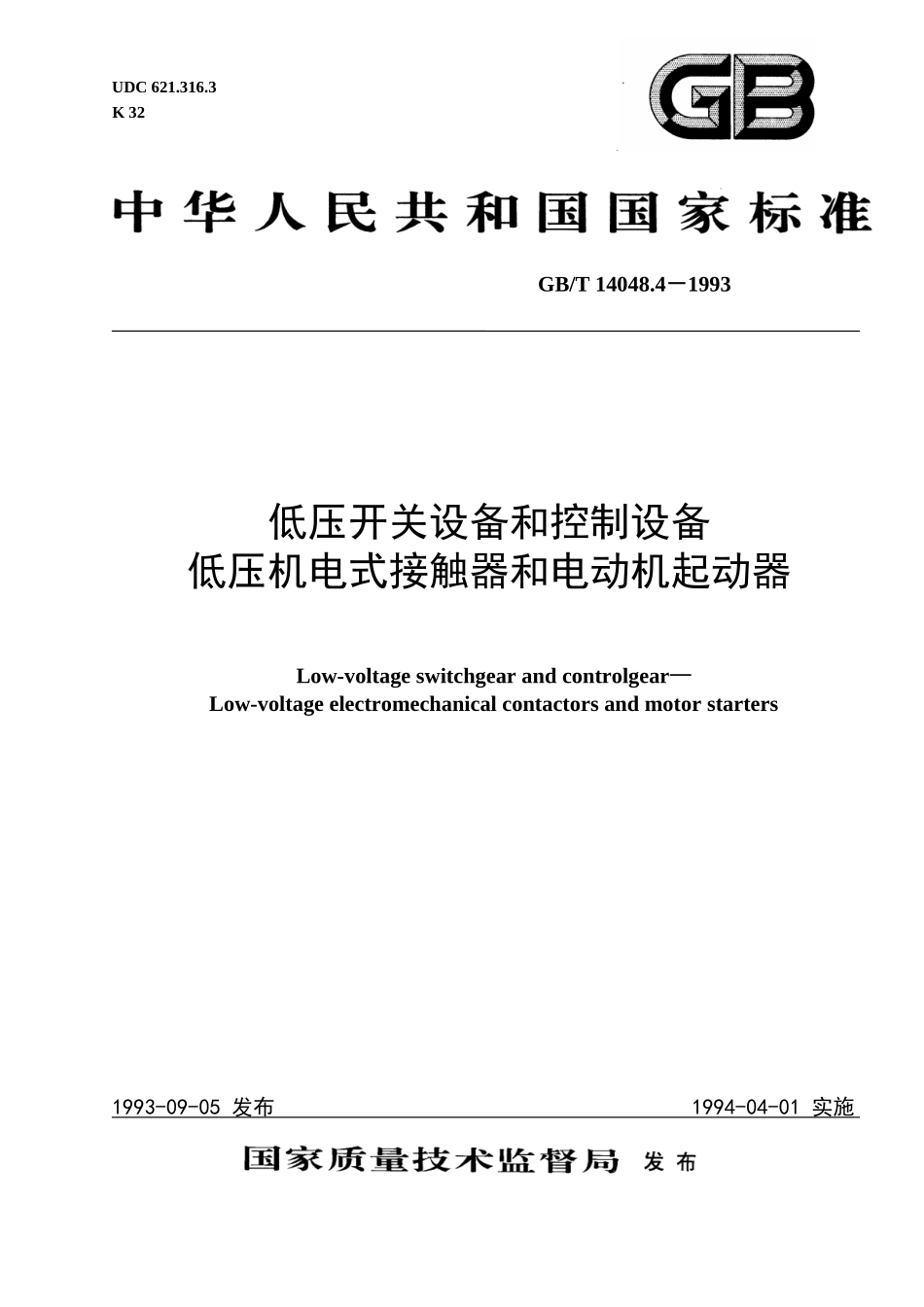

UDC 621.316.3 K 32 GB/T 14048.4-1993      低压开关设备和控制设备 低压机电式接触器和电动机起动器 Low-voltage switchgear and controlgear— Low-voltage electromechanical contactors and motor starters 1993-09-05 发布 1994-04-01 实施 GB/T 14048.4-1993 目 次 1 主题内容与适用范围……………………………………………………………………(1) 2 引用标准…………………………………………………………………………………(3) 3 术语、符号、代号…………………………………………………………………………(4) 4 分类………………………………………………………………………………………(6) 5 特性………………………………………………………………………………………(7) 6 正常工作条件和安装条件 ……………………………………………………………(18) 7 结构和性能要求 ………………………………………………………………………(18) 8 试验方法 ………………………………………………………………………………(28) 9 检验规则 ………………………………………………………………………………(39) 10 标志、包装、运输、贮存 ……………………………………………………………(41) 附录A 低压机电式接触器和电动机起动器的电气间隙和爬电距离(补充件)………(43) 附录B 低压机电式接触器及相应的过载继电器接线端子的标志和识别(补充件)…(44) I GB 14048.4-93 中华人民共和国国家标准 GB 14048.4-93 低压开关设备和控制设备 低压机电式接触器和电动机起动器 Low-voltage switchgear and controlgear— Low-voltage electromechanical contactors and motor starters 国家质量技术监督局1993-09-05 批准 1994-04-01 实施 47 GB 14048.4-1993 本标准等效采用IEC 947-4-1(1990)《低压开关设备与控制设备 第四部分 接触器和电动机起动器 第一篇 机电式接触器和电动机起动器》。 1 主题内容与适用范围 本标准规定了低压机电式接触器和电动机起动器通用的基本要求,包括特性、工作状态、性能及验证电器满足这些要求的试验和试验方法,还规定了电器上应标明的参数或制造厂应提供的数据,以及包装、运输和储存要求。 本标准适用于1.1条所规定的主触头额定电压交流50Hz、1 140 V(1 200 V)及以下,直流1 500 V(1 650 V)及以下的接触器和起动器。主要包括: 1.1 交流和直流接触器 交流和直流接触器用以接通和分断电路,并与适当的热过载继电器组合,以保护操作(运行)中可能发生过载的电路。 本标准也适用于接触器线圈电路的专用触头。 1.2 交流电动机起动器 交流电动机起动器用以起动电动机和将电动机加速到额定转速,保证电动机持续运行,对电动机及其有关电路的过载操作(运行)进行保护,以及人为地分断电动机的电源电路。 1.2.1 直接(全电压)起动器(包括可逆起动器) 1.2.2 交流减压起动器 1.2.2.1 星-三角起动器。 1.2.2.2 两级自耦减压起动器。 1.2.3 转子变阻式起动器 注:星-三角起动器和两级自耦减压起动器的电流,起动转矩及驱动机械力矩的典型曲线见图1、图2。 ID—三角形连接时的电流;IY—星形连接时的电流 电流/额定工作电流 同步转速 转速/额定转速 ID IY 0.8 6 5 4 3 2 1 TMD TMY TR 转速/额定转速 同步转速 0.8 1 1 0 转矩/额定转矩 图1 星-三角起动时的电流及转矩典型曲线 TMD—三角形连接时的电动机转矩;TMY—星形连接时的电动机转矩; TR—负载力矩 IR—额定电压下的电动机电流;IT—减压后的电动机电流; IL—减压后的线电流 转速/额定转速 转矩/额定转矩 同步转速 同步转速 TMR TMT0.65抽头 TR 1 1 0.8 IL0.65抽头 电流/额定工作电流 IT0.5抽头 IL0.8抽头 IL0.5抽头 IT0.65抽头 IT0.8抽头 IR 6 5 4 3 2 1 0 0.8 转速/额定转速 图2 自耦减压起动时的电流和转矩的典型曲线 IR—负载力矩;TMR—额定电压下的电动机转矩; TMY—减压后的电动机转矩 本标准不适用于下述电器 a. 直流起动器; b. 特殊用途和在起动位置连续运行的星-三角起动器,转子变阻式起动器及两级自耦减压起动器; c. 多于两级的自耦减压起动器; d. 不平衡(即各相的电阻值不同)转子变阻式起动器; e. 不仅用于起动而且用于调速的起动器; f. 液态起动器和“液态-汽态”起动器; g. 半导体接触器和在主电路中使用半导体接触器的起动器; h. 定子变阻式起动器; i. 特殊用途的接触器和起动器。 2 引用标准 GB/T 14048.1 低压开关设备和控制设备 总则 GB 14048.5 低压开关设备和控制设备 控制电路电器和开关元件 第一部分 机电式控制电路电器 GB 2900.18 电工名词术语 低压电器 GB 2423.4 电工电子产品基本环境试验规程 试验Db:交变湿热试验方法 GB 5169.4 电工电子产品着火危险试验 灼热丝试验方法和导则 GB 14048.2 低压开关设备和控制设备 低压断路器 GB 13539.1~13539.4 低压熔断器 注:本标准中引用了许多GB/T 14048.1中的要求和试验方法,本标准应与该标准结合使用。在引用时,本标准注明所引用的条款号,如:GB/T 14048.1中8.2.2.1适用。 3 术语、符号、代号 3.1 术语 本标准未作规定的术语参见GB 2900.18中的有关术语及其定义。 3.1.1 有关接触器的术语 3.1.1.1 (接触器的)休止位置 position of rest (of a contactor) 当接触器的电磁铁或压缩空气装置未施加能量时,接触器可动部件所处的位置。 3.1.2 有关起动器的术语 3.1.2.1 双向起动器 two-direction starter 仅在电动机停转的情况下反接电动机原先接线以使电动机反转的起动器。 3.1.2.2 减压起动器 reduced voltage starter 通过采用多于一级的方式将线电压施加到电动机的端子上或逐步增加施加在电动机端子上的电压的起动器。 3.1.2.3 定子变阻式起动器 rheostatic stator starter 在起动时循序切除预先接在笼型电动机定子电路中的一个或多个电阻器的变阻式起动器。 3.1.2.4 综合式起动器 combination starter 将起动器外部的人力操作开关电器和短路保护电器安装连接在一专用的外壳内构成的装置。开关和短路保护电器可以是熔断器组合电器,带熔断器的开关,有或无隔离功能的断路器(见图3)。 注:①专用外壳是根据使用情况专门设计和选定尺寸的外壳,它应满足相应的所有试验; ②人力操作的开关电器和短路保护电器可以是单一的电器,也可以包括过载保护。 3.1.2.5 保护式起动器 protected starter 由起动器、人力操作的开关电器和短路保护电器组成,并根据起动器制造厂的规程安装和接线、带外壳或不带外壳(见图3)。 注:人力操作的开关电器和短路保护电器可以是单一的电器,也可以包括过载保护。 3.1.2.6 (变阻式起动器的)起动时间 starting time (of a rheostatic starter) 起动时起动电阻或部分起动电阻的载流时间。 3.1.2.7 (自耦减压起动器的)起动时间 starting time (of an auto-transformer starter) 起动时自耦变压器的载流时间。 注:对于3.1.2.8条和3.1.2.9条,起动器的起动时间比电动机的起动时间短,后者包括开关处于运转位置时电动机的最后加速过程。 3.1.2.8 开路转换(自耦减压起动器或星-三角起动器) open transition (with an auto-transformer starter or star-delta starter) 电路设计成当起动器从一级转换到另一级时其电源被分断后再接通。 注:这种转换不作为附加级。 3.1.2.9 闭路转换(自耦减压起动器或星-三角起动器) closed transition (with an auto-transformer starter or star-delta starter) 电路设计成当起动器从一级转换到另一级时其电源不被分断(即使是瞬间)。 注:这种转换不作为附加级。 I> I> I> 4 2 3 1 4 2 9 4 5 2 3 4 4 3 2 7 6 3 2 8 图3 综合式起动器和保护式起动器的典型种类(3.1.2.4和3.1.2.5) 1—断路器;2—接触器;3—过载继电器;4—控制开关;5—仅带电磁 脱扣器的断路器;6—隔离开关;7—熔断器;8—隔离器熔断器组; 9—带符合本标准过载脱扣器的断路器 3.2 符号 GB/T 14048.1中3.2适用,补充下述符号: U 接通电压; Ue 额定工作电压; Ues 定子额定工作电压; Uer 转子额定工作电压; Uis 定子额定绝缘电压; Uir 转子额定绝缘电压; Ur 分断后的(工频或直流)恢复电压; Us 额定控制电源电压; I 接通电流; Ie 额定工作电流; Ic 通断电流; Iths 定子约定发热电流; Ithr 转子约定发热电流; Ies 定子额定工作电流; Ier 转子额定工作电流; cosφ 试验电路的功率因数; L/R 试验电路的时间常数; TP 脱扣时间; AC 交流; DC 直流; Db 交变湿热试验; SCPD 短路保护电器
