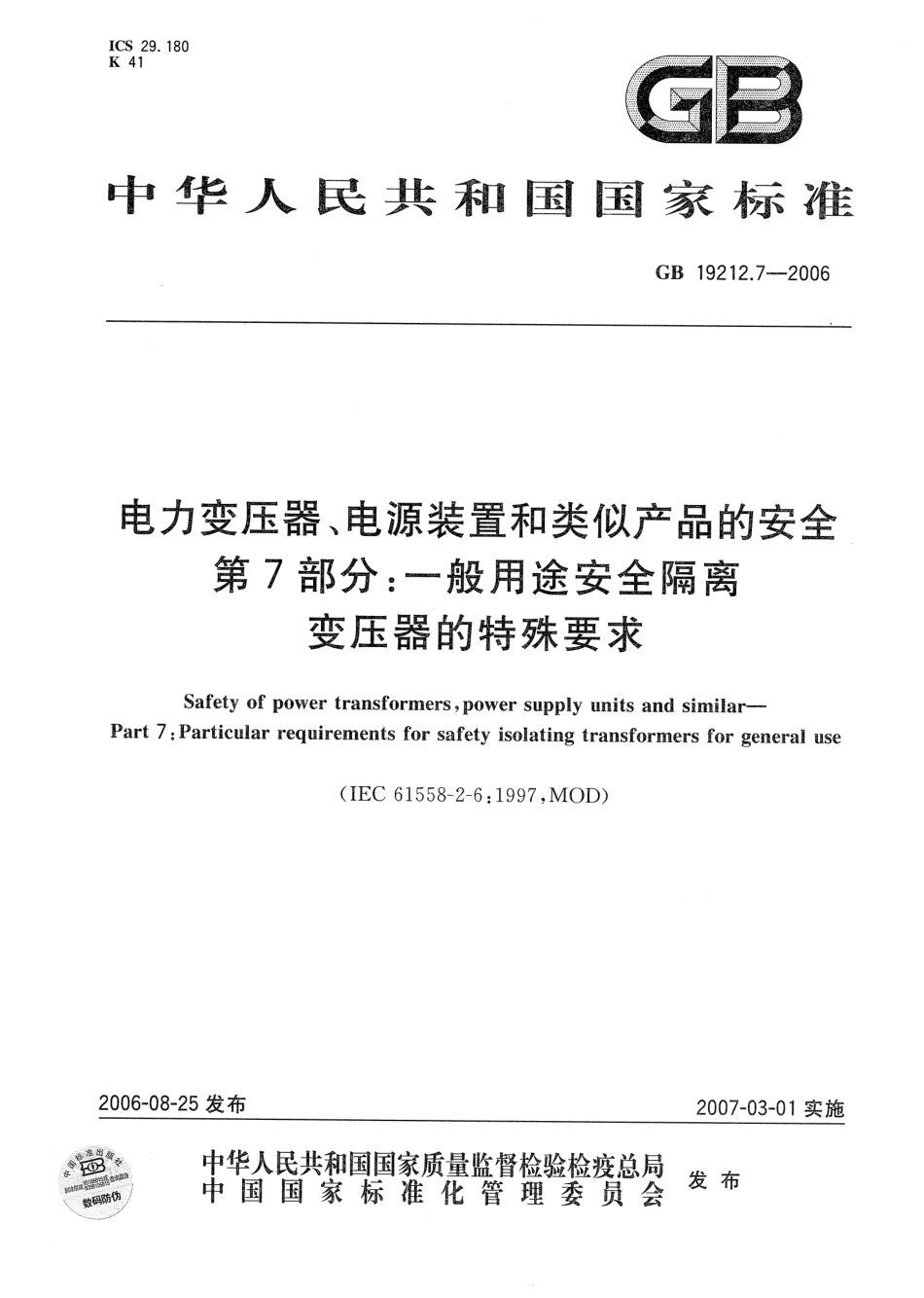

GB∕T 19212.7-2006电力变压器、电源装置和类似产品的安全 第7部分.pdf

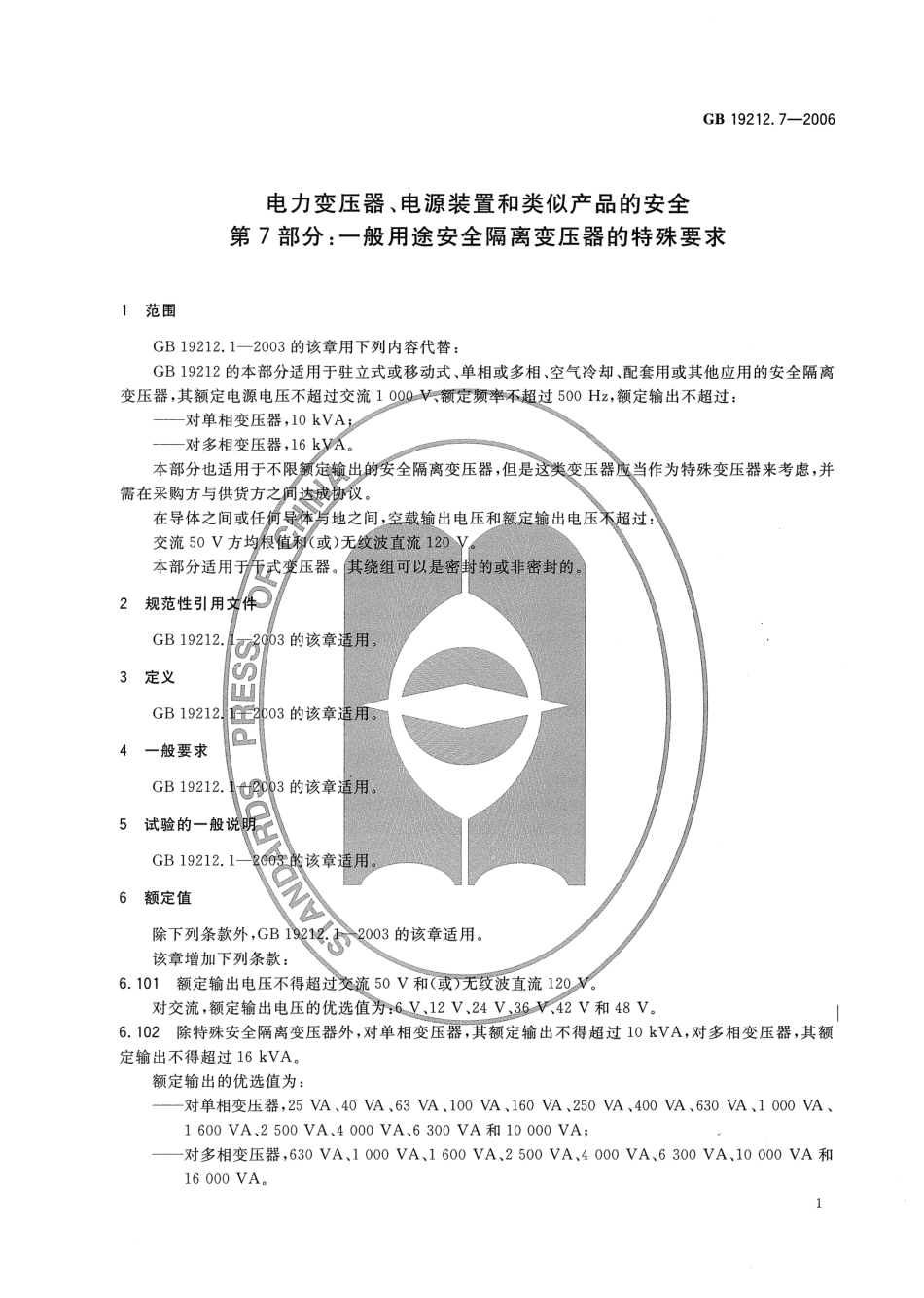

GB19212.7-2006电力变压器、电源装置和类似产品的安全第7部分：一般用途安全隔离变压器的特殊要求1范围GB19212.1一2003的该章用下列内容代替：GB19212的本部分适用于驻立式或移动式、单相或多相、空气冷却、配套用或其他应用的安全隔离变压器，其额定电源电压不超过交流1000V、额定频率不超过500Hz,额定输出不超过：对单相变压器，10kVA;对多相变压器，16kVA。本部分也适用于不限额定输出的安全隔离变压器，但是这类变压器应当作为特殊变压器来考虑，并需在采购方与供货方之间达成协议。在导体之间或任何导体为地之间，空载输出电压和额定输出电压不超过：交流50V方均根值和或)无纹波直流120V本部分适用所式变压器。其绕组可以是密封的或非密封的2规范性引用文件GB19212.2003的该章适用。3定义LGB19212.12003的该章适用。4一般要求GB19212.2003的该章适用。5试验的一般说明GB19212.12003的该章适用。6额定值除下列条款外，GBi212003的该章适用。该章增加下列条款：6.101额定输出电压不得超过交流50V和（或）无纹波直流120V。对交流，额定输出电压的优选值为：6V、12V、24V,36V、42V和48V。6.102除特殊安全隔离变压器外，对单相变压器，其额定输出不得超过10kVA,对多相变压器，其额定输出不得超过16kVA。额定输出的优选值为：-对单相变压器，25VA、40VA、63VA、100VA、160VA、250VA、400VA、630VA、1000VA、1600VA、2500VA、4000VA、6300VA和10000VA;-对多相变压器，630VA、1000VA、1600VA、2500VA、4000VA、6300VA、10000VA和16000VA。GB19212.7-20066.103额定频率不得超过500Hz。6.104额定电源电压不得超过交流1000V。7分类GB19212.1-2003的该章适用。8标志和其他信息除下列条款外，GB19212.1-2003的该章适用。8.11该条增加下列内容：无危害式安全隔离变压器非耐短路安全隔离变压器耐短路安全隔离变压器（固有耐短路的或非固有耐短路的)该章增加下列条款：8.101对预定要用电缆或软线以及插头与电源连接的变压器，应当随同变压器一起提供说明书或类似说明，使使用者注意到输出电路应当按国家布线规则进行安装和保护。9触及危险带电零部件的防护除下列条款外，GB19212.1-2003的该章适用。9.2在该条第一段前增加下列内容：空载输出电压不超过交流峰值35V和无纹波直流60V的带电零部件可以是可触及的。在第二个破折号后增加下列新内容：与带电零部件接触的零部件是可触及的。这些带电零部件通常连接到因其使用上的特点是可触及的输出电路上，只要在空载输出电压超过交流峰值35V或无纹波直流60V时，仅有一个极成为可触及的即可。10输入电压设定值的改变除下列条款外，GB19212.1-2003的该章适用。该章增加下列条款：10.101移动式变压器应当只有一个额定电源电压，除非一旦标在标志上的较高电压意外地连接到较低电压绕组上时，变压器的输出电压也不会产生超过本部分范围中规定的允许限值。注：就本要求而言，对装有某种调节装置的移动式变压器，该调节装置能将输人连接端调节到不大于相应电压范围中间值10%的合适的电压，则该变压器不认为是具有多于一个电源电压的变压器。11负载输出电压和输出电流GB19212.1-2003的该章适用。12空载输出电压除下列条款外，GB19212.1-2003的该章适用。2
